Geo-FENNEL GFE 32 Manuel utilisateur

BEDIENUNGSANLEITUNG

USER MANUAL

MODE D‘EMPLOI

www.geo-fennel.de

www.geo-fennel.com

www.geo-fennel.fr

DE | EN | FR

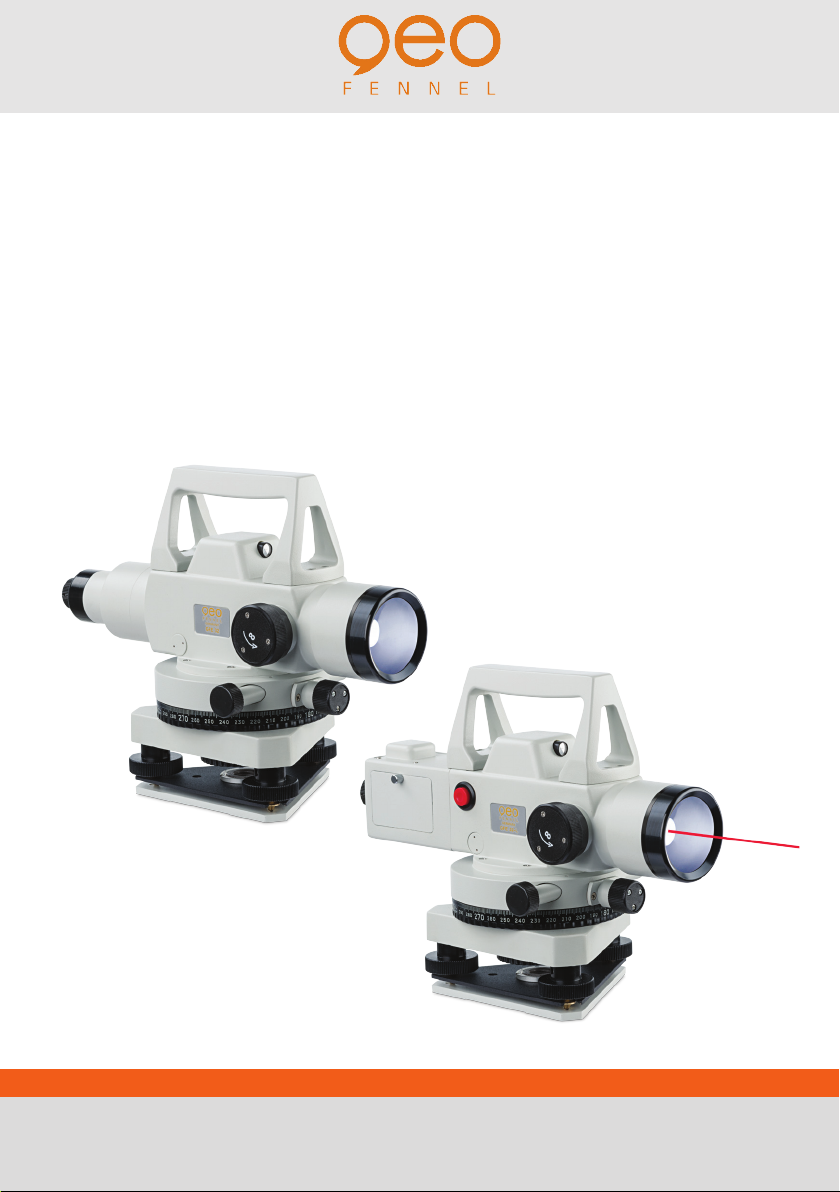

GFE 32 / GFE 32-L

Sehr geehrter Kunde,

vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes ent-

gegengebracht haben. Dieses hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und

qualitätsgeprüft.

Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie ins-

besondere auch die Sicherheitshinweise vor der Inbetriebnahme aufmerksam durch. Nur ein sachge-

rechter Gebrauch gewährleistet einen langen und zuverlässigen Betrieb.

geo-FENNEL

Precision by tradition.

Inhaltsverzeichnis

1. Lieferumfang A

2. Bedienelemente B

3. Bedienung C

4. Sicherheitshinweise D

LIEFERUMFANG

· Ingenieurnivellier GFE 32, 360

· Justiernadel

· Schraubendreher

· Staubpinsel

· Senklot

· Bedienungsanleitung

· Koffer

· Ingenieurnivellier GFE 32-L, 360°

· 2 x AA Alkalinebatterien (für die Strom-

versorgung des Lasers)

· Justiernadel

· Schraubendreher

· Staubpinsel

· Senklot

· Bedienungsanleitung

· Koffer

Technische Daten GFE 32, 360°

Fernrohrvergrößerung 32 x

Objektivdurchmesser 45 mm

Gesichtsfeld 1°

Kürzeste Zielweite 2 m

Mittlerer Km-Fehler / Doppelnivellement ± 2 mm

· mit Nutzung der Indexmarkierung < 1 mm

Multiplikationskonstante 100

Arbeitsbereich Kompensator ± 15‘

Einspielgenauigkeit 2“

Dosenlibelle 8‘ / 2 mm

Horizontalkreis 360°

Staub- / Wasserschutz IP 54

Gewicht 2,5 kg

Abmessungen 280 x 160 x 140 mm

Temperaturbereich -25°C bis + 50°C

Zusätzliche technische Daten GFE 32-L, 360°

Punktlaser zuschaltbar / Klasse 635 -670 nm / 2

Strahldurchmesser fokussierbar 2 mm

Arbeitsbereich Laser 120 m (Tag)

300 m (Dämmerung)

Toleranz zur optischen Achse 5“

Betriebsdauer / Stromversorgung 8h / 2 x AAA Alkaline

Laserﬁlter für Okular ja

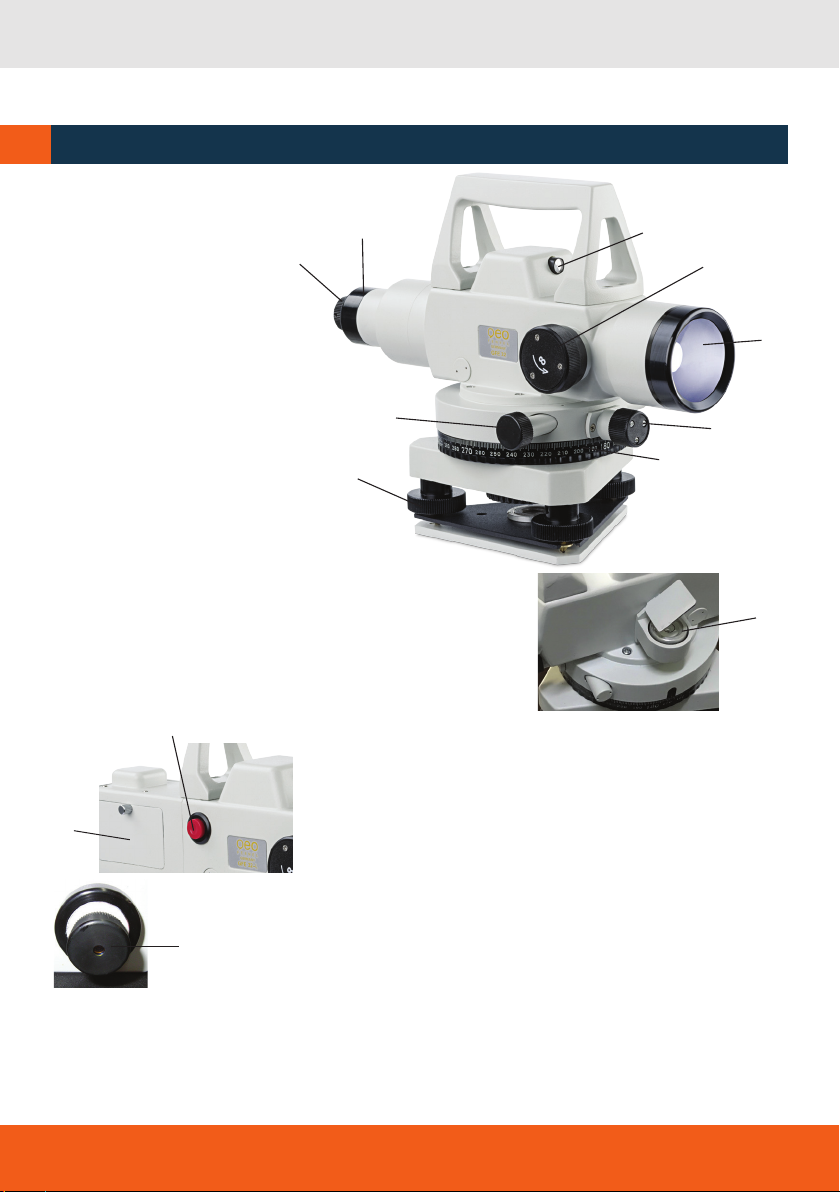

BBEDIENELEMENTE

1. Okular

2. Okularring

3. Grobvisier

4. Fokussierknopf

5. Objektiv

6. Horizonalklemmung

7. Teilkreis

8. Seitenfeintrieb

9. Fußschraube

10.Dosenlibelle

Zusätzlich bei GFE 32-L:

11. AN/AUS Laser

12.Batteriefachdeckel

13.Laserﬁlter

1 4

Zur Stromversorgung des Lasers dienen 2 x AA Alkalinebatterien.

Wenn der Laserstrahl schwächer wird, müssen die Batterien gewechselt werden.

BEDIENUNG C

GERÄT AUFSTELLEN

Stellen Sie ein Stativ möglichst waagerecht über dem Vermessungspunkt auf, und sorgen Sie für gute

Standfestigkeit.

Setzen Sie nun das Gerät vorsichtig auf das Stativ, und befestigen Sie es mit der Stativanzugsschraube.

Zentrieren Sie die Blase der Dosenlibelle mit Hilfe der Fußschrauben des Dreifußes. Gerät um 180°

drehen, Zentrierung überprüfen; ggf. nachstellen. Nur, wenn die Libelle exakt eingestellt ist, kann das

Gerät genau arbeiten.

1. Einspielen mit zwei Fußschrauben (Bild 1) in Richtung der Dritten

2. Einspielen durch die dritte Fußschraube (Bild 2).

PRÜFUNG DER DOSENLIBELLE

Das Gerät sollte regelmäßig auf seine Genauigkeit überprüft werden.

Nivelliergerät aufstellen und horizontal ausrichten. Gerät um 180° drehen und prüfen, ob sich die Blase

der Dosenlibelle noch im Einstellkreis beﬁndet.

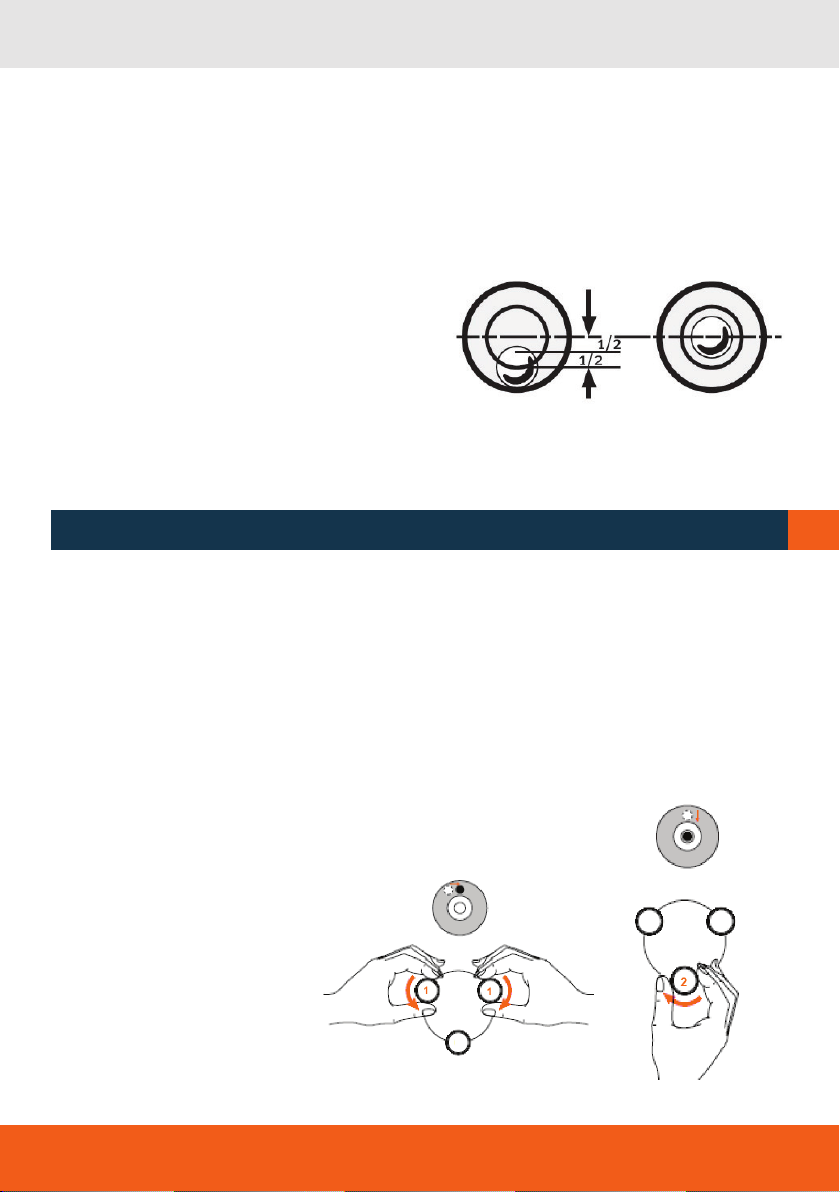

DOSENLIBELLE JUSTIEREN

Beﬁndet sich die Libellenblase außerhalb

des Einstellkreises, so ist der Fehler zur Hälfte

mit Hilfe der Fußschrauben wegzustellen. Die

andere Hälfte wird mit Hilfe der Justiernadel

an der Stellschraube der Dosenlibelle eingestellt.

MESSUNGEN DURCHFÜHREN

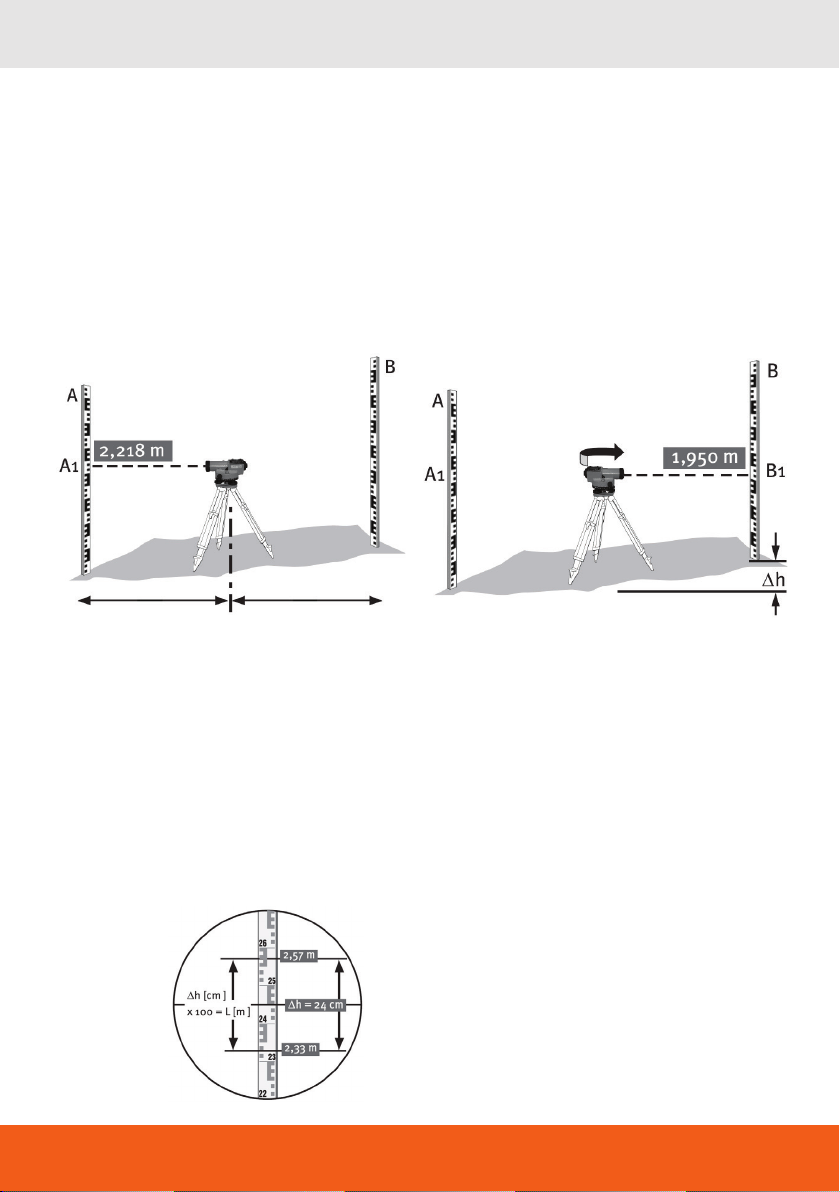

HÖHENMESSUNG

1. Stellen Sie das Gerät in der Mitte zwischen zwei Messpunkten A und B auf.

2. Nivellier auf den Messpunkt A ausrichten. An der Nivellierlatte den Wert A1 ablesen (A1 = 2,218 m).

3. Nivellier auf Messpunkt B ausrichten. An der Nivellierlatte den Wert B1 ablesen (B1 = 1,950 m)

4. Der Höhenunterschied ∆h wird wie folgt deﬁniert:

∆h = A1 - B1 = 2,218 m -1,950 m = 0,268 m

DISTANZMESSUNG

Entfernungsmessung über die Distanzstriche auf der Strichplatte

Zur Entfernungsmessung ist die Strichplatte des Nivelliers mit Distanzstrichen versehen. Der zwischen

den (kurzen) Distanzstrichen liegende Lattenabschnitt wird mit 100 multipliziert und ergibt somit die

Entfernung bis zur Latte.

Mit anderen Worten:

Die zwischen den Distanzstrichen liegenden Zentimeter des Lattenabschnitts entsprechen der Entfer-

nung in Metern.

L (m) = ∆h (cm) x 100

∆h = (2,57 m - 2,33 m) * 100

∆h = 24 cm * 100

∆h = 2400 cm / 100 = 24 m

oder

∆h = (2,57 m - 2,33 m) * 100

∆h = 0,24 m * 100

∆h = 24 m

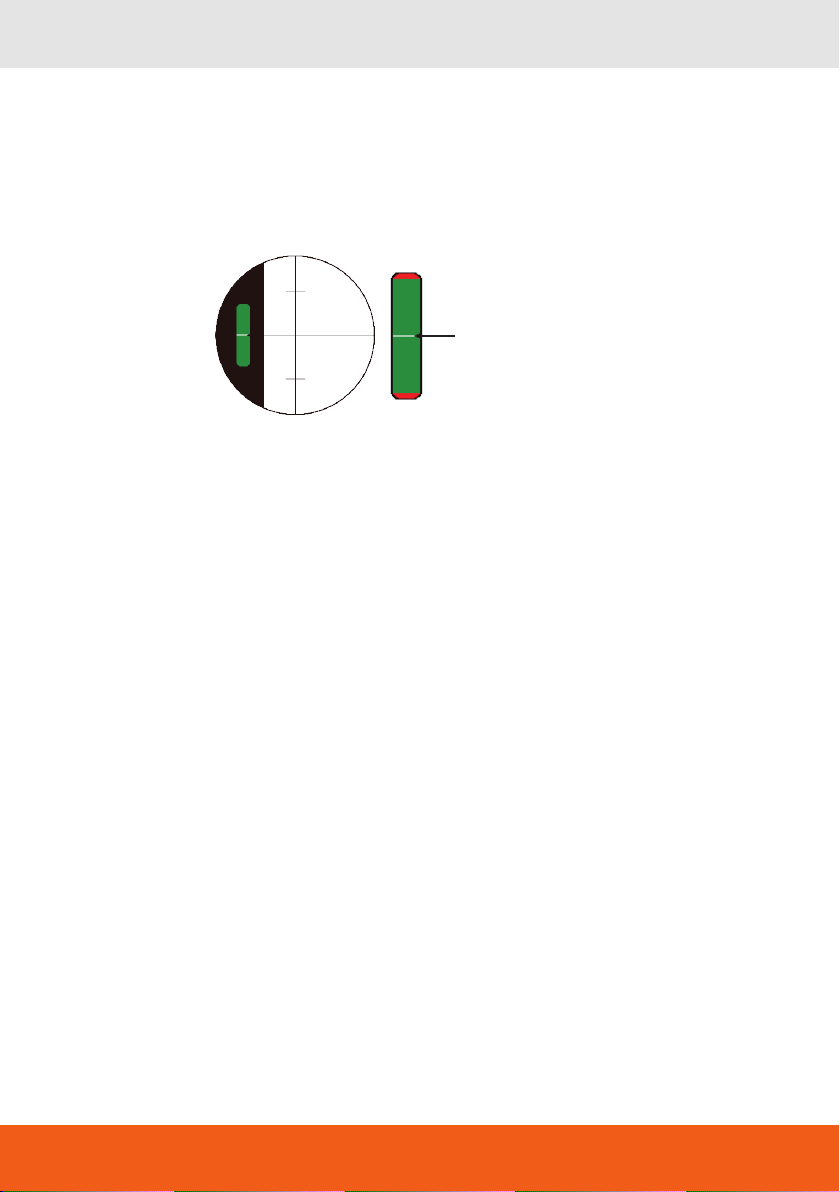

INDEXMARKIERUNG

Durch Einspielung einer Indexmarkierung in das Okular (Pendelstellung des Kompensators) können

Kompensationsfehler ausgeschlossen und somit die Messgenauigkeit erhöht werden.

(beste Genauigkeit)

Messungen sollten immer nur dann durchgeführt werden, wenn der schwarze Pfeil in der Indexmarkie-

rung im Zentrum der weißen Linie steht.

Hinweis:

Die höchste Genauigkeit kann nur erreicht werden, wenn sich der schwarzen Pfeil im weißen Bereich

beﬁndet.

EINSATZ DES LASERS

(nur Modell GFE 32-L)

Mit dem eingebauten Laserstrahl kann das Ziel anvisiert und markiert werden. Durch Fokussierung

kann der Laserpunkt angeglichen werden. Das Anzeichnen des Ziels kann also von nur einer Person

durchgeführt werden.

Mit dem Laserknopf den Laser einschalten.

Der Laserpunkt hat im fokussierten Bereich (bei scharf gestelltem Bild) dem geringsten Durchmesser.

Mit Hilfe des Laserstrahls können alle Messaufgaben durchgeführt und dem Anwender visuell sicht-

bar gemacht werden.

Die Übertragung des Laserspunktes entspricht den Genauigkeitsangaben des GFE 32-L.

DSICHERHEITSHINWEISE

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Gerät ist ausschließlich dafür bestimmt, z.B. folgende Messaufgaben durchzuführen: Ermittlung

von Höhen; rechten Winkeln, Ausrichtung von horizontalen und vertikalen Bezugsebenen sowie Lot-

punkten (je nach Gerät).

UMSTÄNDE, DIE DAS MESSERGEBNIS VERFÄLSCHEN KÖNNEN

Messungen durch Glas- oder Plastikscheiben; verschmutztes Okular oder Objektiv; Sturz oder starker

Stoß. Bitte Genauigkeit überprüfen.

Große Temperaturveränderungen: Wenn das Gerät aus warmer Umgebung in eine kalte oder umgekehrt

gebracht wird, vor Benutzung einige Minuten warten.

GARANTIE

Die Garantiezeit beträgt zwei (2) Jahre, beginnend mit dem Verkaufsdatum. Die Garantie erstreckt sich

nur auf Mängel wie Material-oder Herstellungsfehler, sowie die Nichterfüllung zugesicherter Eigen-

schaften. Ein Garantieanspruch besteht nur bei bestimmungsgemäßer Verwendung. Mechanischer

Verschleiß und äußerliche Zerstörung durch Gewaltanwendung und Sturz unterliegen nicht der Garantie.

Der Garantieanspruch erlischt, wenn das Gehäuse geöffnet wurde. Der Hersteller behält sich vor, im Ga-

rantiefall die schadhaftenTeile instand zusetzen bzw. das Gerät gegen ein gleiches oder ähnliches (mit

gleichen technischen Daten) auszutauschen.

WARN- UND SICHERHEITSHINWEISE

· Richten Sie sich nach den Anweisungen der Bedienungsanleitung.

· Anleitung vor Benutzung des Gerätes lesen.

· Niemals das Gehäuse öffnen. Reparaturen nur vom autorisierten Fachhändler durchführen lassen.

· Keine Warn- oder Sicherheitshinweise entfernen.

· Gerät nicht in Kinderhände gelangen lassen.

· Diese Gebrauchsanleitung ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

UMGANG UND PFLEGE

Messinstrumente generell sorgsam behandeln. Nach Benutzung mit weichem Tuch reinigen (ggfs. Tuch

in etwas Wasser tränken). Wenn das Gerät feucht war, sorgsam trocknen. Erst in den Koffer oder die

Tasche packen, wenn es absolut trocken ist. Transport nur in Originalbehälter oder -tasche.

HAFTUNGSAUSSCHLUSS

1. Der Benutzer dieses Produktes ist angehalten, sich exakt an die Anweisungen der Bedienungsan-

leitung zu halten. Alle Geräte sind vor der Auslieferung genauestens überprüft worden. Der Anwen-

der sollte sich trotzdem vor jeder Anwendung von der Genauigkeit des Gerätes überzeugen.

2. Der Hersteller und sein Vertreter haften nicht für fehlerhafte oder absichtlich falsche Verwendung

sowie daraus eventuell resultierende Folgeschäden und entgangenen Gewinn.

3. Der Hersteller und sein Vertreter haften nicht für Folgeschäden und entgangenen Gewinn durch

Naturkatastrophen wie z.B. Erdbeben, Sturm, Flut, usw. sowie Feuer, Unfall, Eingriffe durch Dritte

oder einer Verwendung außerhalb der üblichen Einsatzbereiche.

4. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch geän-

derte oder verlorene Daten, Unterbrechung des Geschäftsbetriebes usw., die durch das Produkt

oder die nicht mögliche Verwendung des Produktes verursacht wurden.

5. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn resultierend

aus einer nicht anleitungsgemäßen Bedienung.

6. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung

oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

Laser

IEC 60825-1:2014

P ≤ 1 mW @ 635 - 670 nm

www.geo-fennel.de

GERMANY

LASERKLASSIFIZIERUNG

(nur Modell GFE 32-L)

Das Gerät entspricht der Lasersicherheitsklasse 2 gemäss

der Norm DIN EN 60825-1:2014. Das Gerät darf ohne weitere

Sicherheitsmassnahmen eingesetzt werden. Das Auge ist bei

zufälligem, kurzzeitigem Hineinsehen in den Laserstrahl durch

den Lidschlussreﬂex geschützt.

Laserwarnschilder der Klasse 2 sind gut sichtbar am Gerät

angebracht.

Dear customer,

Thank you for your conﬁdence in us having purchased a geo-FENNEL instrument.

This manual will help you to operate the instrument appropriately.

Please read the manual carefully - particularly the safety instructions. A proper use only guarantees a

longtime and reliable operation.

geo-FENNEL

Precision by tradition.

Contents

1. Supplied with A

2. Features B

3. Operation C

4. Safety notes D

SUPPLIED WITH

· Engineers‘ Automatic Level GFE 32, 360°

· Adjustment pin

· Screw driver

· Dust brush

· Plumb bob

· User manual

· Container

· Engineers‘ Automatic Level GFE 32-L, 360°

· 2 x AA Alkaline batteries (for the power

supply of the laser)

· Adjustment pin

· Screw driver

· Dust brush

· Plumb bob

· User manual

· Container
