geo-FENNEL S-Digit multi Manuel utilisateur
Manual del usuario
Users‘
manual
Medidor de inclinaciones electrónico
Electronic
Slope Measurer
S-Digit
multi
2

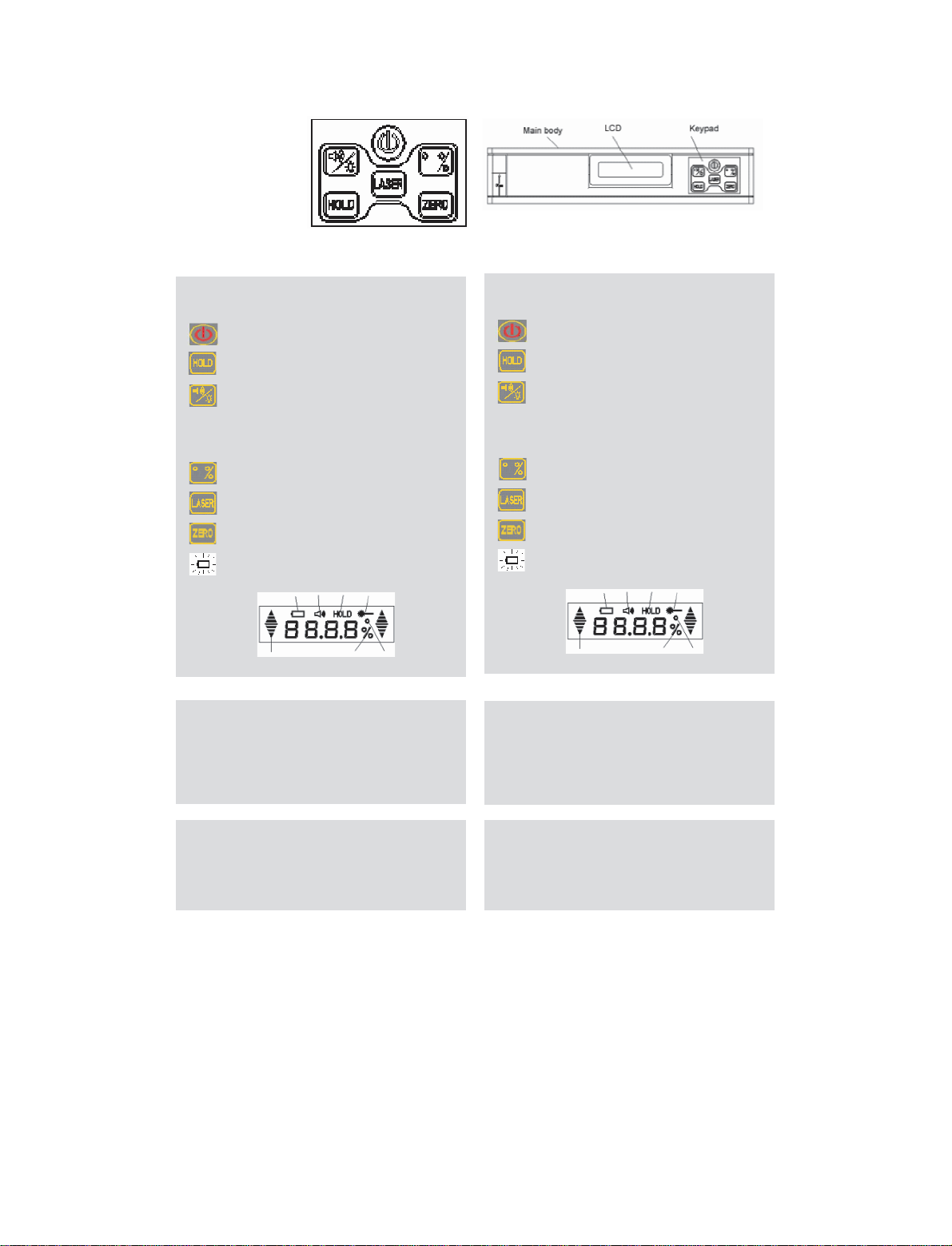

CARACTERISTICAS
Conexión– desconexión
Presionando HOLD mantendremos
fija la lectura actual
Pulsación corta
=
conexión luz
Pulsación larga
=
conexión audio
Posiciones 0º y 90º serán
confirmadas con una señal de
audio.
Ajusta las lecturas en display a
grados (º) o porcentaje
(%)
Calibración – ver instrucciones más
abajo.
Estado de la batería. Las baterías
deben ser cambiadas cuando el led
parpadee.
Batería Sonido Hold Laser
Flecha Grad Angl
FEATURES
Switch
on
/
off
S-Digit
multi
Current reading
will
be
frozen
by
pressing
HOLD
Press
1 x
shortly
=
light
on
Press
1 x
long
=
sound on
0°
and
90°
position
of
inclina-
tion
will
be
confirmed
by
a
signal
tone
Set reading
of
display
to
de-
grees
(°)
or percent
(%)
Switch
on
/
off
laser
beam
Calibration -
see
instructions
below
Battery
status
-
batteries
have
to
be
replaced
if
lamp is
flashing
Battery Soun Hol Laser
Arro Grad Angl
EL KIT CONSISTE EN:
Medidor electrónico de inclinacione s S-Digit
multi,funda acolchada, baterías y manual
de instrucciones.
KIT
CONSISTS
OF
Electronic Slope Measurer
S-Digit
multi,
padded bag,
batteries, users‘
manual
FUNCIONES
Medidor de inclinaciones electrónico, p ara
medición de inclinaciones y superficies planas.
FUNCTIONS
Electronic slope measurer,
for
measuring
inclinations,
slopes and plane surfaces
3
Fig.
4
DATOS TECNICOS
Rango de trabajo
0
-
360°
Resolución
0,1
°
o
0,1
%
Precisión
0°
+
90°
=
±
0,1°
1°
-
89°
=
±
0,2°
Alimentación
3 x
1,5
V
AAA
Tiempo de operación600h
Long. de onda
650
nm
Clase del láser
2
Poder del láser
<
1
mW
Precisión láser
vertical
±
0,3
mm
/
m
horizontal
±
2
mm
/
m
Rango de temperatura
-10°C
-
+
45°C
Tamaño
250x 30 x 55
mm
Peso
0,56
kg
TECHNICAL
DATA
Working
range
0
-
360°
Resolution
0,1
°
or
0,1
%
Accuracy
0°
+
90°
=
±
0,1°
1°
-
89°
=
±
0,2°
Power
supply
3 x
1,5
V
AAA
Operating
time
600h
Wave
length
650
nm
Laser
class
2
Laser
output
power
<
1
mW
Accuracy
laser
vertical
±
0,3
mm
/
m
horizontal
±
2
mm
/
m
Temperature range
-10°C
-
+
45°C
Size
156x 56 x 31
mm
Weight
0,3
kg
incl.
batteries
IMPORTANTE
Calibración del inclinómetro:
-
calibrar antes del primer uso
- antes de mediciones importantes
- después de un golpe o sacudida
- después de un gran cambio de tem peratura
IMPORTANT
Calibration
of
inclinometer:
- calibrate before
first
use
- before
important
measurements
-
after
a
hit
or
drop
-
after
a
large
fluctuation
in temperature

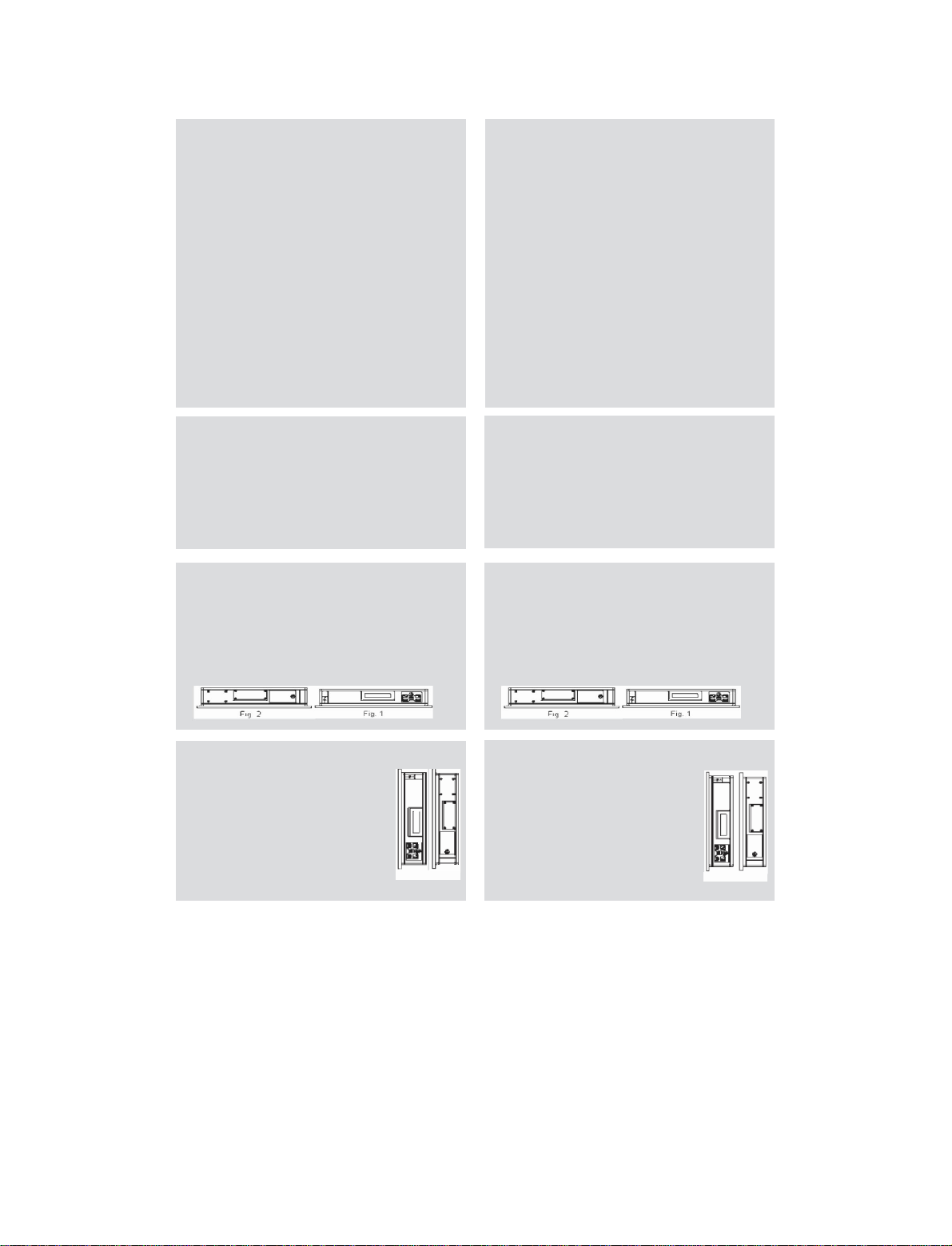

COMPROBACION DE LA CALIBRACION HORIZONTAL
Dejar la unidad en una superficie llana horizontal
(Fig.
1).
Conectar y anotar el valor de la
inclinación. Girar la unidad
180°
(Fig.
2) y tomar
de nuevo el valor medido.Si la desviación entrelos
dos valores supera los
0,2°
entonces el aparato
debe ser calibrado.
CHECK OF
VERTICAL
CALIBRATION
Lay
down unit
to
a
flat
horizontal
surface (Fig.
1).
Switch
on and
note
down
value
of
measured
incli-
nation.
Turn
unit
by
180°
(Fig.
2)
and
note
down
measured
value.
If
deviation between
two
values is
more
than
0,2°
instrument
has
to
be
calibrated.
COMPROBACION DE LA CALIBRACION VERTICAL
Sostener la unidad contra una superficie
vertical (Fig.
3).
Conectar y anotar el
valor de la inclinación. Girar la
unidad 180º (Fig.
4)
y tomar de
nuevo el valor medido. Si la
desviación entre los dos valores
supera los
0,2°, el instrumento
deberá calibrarse.
CHECK OF
VERTICAL
CALIBRATION
Lay
down unit
to
a
flat
vertical
surface
(Fig.
3). Switch
on and
note
down
val-
ue
of
measured
inclination.
Turn
unit
by
180°
(Fig.
4)
and
note
down
measured
value.
If
deviation bet-
ween
two
values is more
than
0,2°
instrument
has
to
be
calibrated.
Fig.
3
Fig.
3
Fig.
4
4
CALIBRACION HORIZONTAL
Dejar la unidad sobre una superficie llana
horizontal (Fig.
5)
y conectar. Presionar CERO
(El display mostrará
“0“).
Esperar
10
Seg. y
presionar
ZERO de nuevo
(El display mostrará “
1“).
Girar la unidad 180º (Fig.
6),
Esperar
10
Seg. y
presionar
ZERO
(El display mostrará “
2“)
=>
Proceso de calibración completado. Ahora la
unidad empieza a medir automáticamente.
HORIZONTAL
CALIBRATION
Lay
downunit
on
a
flat
horizontal
surface (Fig.
5)
and
switchunit
on.
Press
ZERO
(display
shows
„0“).
Wait
10
sec,
press
ZERO
again (display
shows
„1“).
Turn
unit
by
180°
(Fig.
6),
wait10
sec and
press
ZERO
(display
shows
„2“)
=>
calibration
process
completed.
Nowunit
starts
measuring
automatically.
CALIBRACION VERTICAL
Sostener la unidad contr a una superficie
vertical (Fig.
5)
y conectar. Presionar
ZERO
(Display mostrará “
0“).
Esperar
10
Seg. y presionar
ZERO de nuevo.
(El display mostrará “1“). Girar la unidad
180° (Fig. 6), Esperar 10 seg. y
presionar ZERO (El display mostrará
“2“)
=>
Proceso de calibración
completado. Ahora la unidad
empieza a medir automáticamente.
VERTICAL
CALIBRATION
Lay
downunit
on
a
flat
vertical
sur-
face
(Fig.
5)
and
switchunit
on.
Press
ZERO
(display
shows
„0“).
Wait
10
sec.
press
ZERO
again (display
shows„1“).
Turn
unit
by
180°
(Fig.
6),
wait10
sec.
and press
ZERO
(display
shows
„2“)
calibration
process
completed.
Now
unit
starts
measuring
auto-
matically.

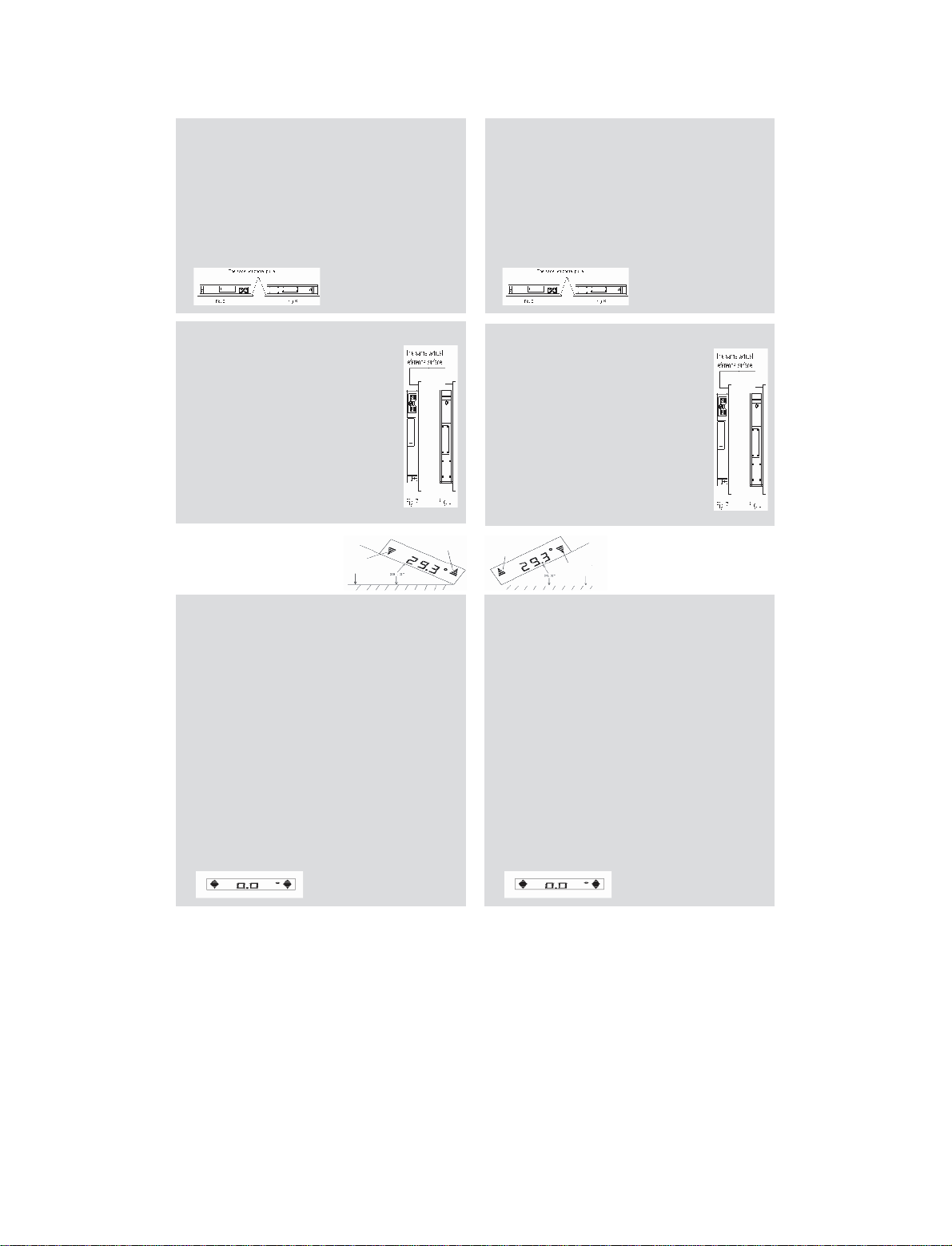

MEDICION DE INCLINACION
Conectar elS-Digit
multi
.
El valor de la medición se mostrará en grados
(°)
– Puede cambiarse a porcentaje %
pulsando “°/%“. Colocar la unidad sobre la
superficie por el lado en blanco.
Las dos flechas que aparecen en display
indican en que dirección debe moverse el S-
Digit multi para llegar a la posición 0º o 90º.
0°- 45,0° Nos guía hacia posición “0º”
45.1° - 90° Nos guía hacia posición “90º”
La posición exacta de “0” se mostrará con
doble flecha.
MEASUREMENT
OF
INCLINATION
Switch
on
S-Digit
multi.
Measured
inclination
value is
shown
in
de-
grees
(°)
–
can
be
changed
to
percent
(%)
by
pressing
button
„°/%“.
Lay
unit
on sur-
face
with
blank
bottom
side
only.
The
2
arrows in the
display
indicate
which
direction S-Digit
multi
has
to
be
moved
in
order
to
reach
0°
or
90°-position.
0°
-
45.0°
Leading
to 0°-position
45.1°
-
90°
Leading
to 90°-position
The
exact
„0“-position
is
shownby
double-
arrows.
5
El display tiene automática inversion de d ígitos
para mediciones que superan nuestra altura.
La lectura de cualquier valor es posible en
cualquier posición.
Display
has
automatic
digit
inversion
for
over-
head
measurements.
Reading
of
measured
values is possible
in
every
position.
APLICACION ESPECIAL
S-Digit
multi
tiene un display rotativo que
puede girarse e n un rango de 1
80°.
SPECIAL
APPLICATION
S-Digit
multi
has
a
rotable
display
which
can
be
turned
within
a
range
of
180°.
BATERÍAS
Abrir el compartimento de las baterías y
ponerlas correctamente teniendo en cuenta
la polaridad.
Importante:Cuando deban cambiarse las
baterías, elsímbolo correspondiente
parpadeará.
Batteries
Open
the
battery
compartmentcover
and
put
in batteries (take
care
of
polarity).
Important:
Battery symbol
flashes
when bat-
teries
need
to
be
replaced.
Conexión a trípode de cámara
Con su rosca¼“- que lleva enla parte
inferior, el S-Digit multi puede sujetarse a
un trípode de cámara.
Connection
to
camera
tripod
With 1/4“-thread
(at
bottom
side)
S-Digit
multi
can
be
connected
to
a
camera
tripod.
Clasificación del láser
Laser
classification
•
El instrumento es un laser de clase
2
según normas DIN
EN
60825-1:2003-10.
•
Se permite usar la u nidad sin más
precauciones de seguridad.
•
La protección del ojo está normalmente
asegurada por la misma respuesta natural
del parpadeo
.
•
The
instrument
is
a
laser
class
2
laser
pro-
duct
according
to
DIN
IEC
60825-1:2003-10.
•
It
is
allowed
to
use
unit
without
further
safe-
ty
precautions.
•
Eye
protection
is
normally
secured
by
aver-
sion responses and
the blink
reflex.
Table des matières
Autres manuels geo-FENNEL Instrument de mesure
geo-FENNEL
geo-FENNEL FET 420K Manuel utilisateur
geo-FENNEL
geo-FENNEL FET 220 Manuel utilisateur
geo-FENNEL
geo-FENNEL GeoTape 2in1 Manuel utilisateur
geo-FENNEL
geo-FENNEL FL 100HA Junior Manuel utilisateur
geo-FENNEL
geo-FENNEL FL-200A-N Manuel utilisateur
geo-FENNEL
geo-FENNEL S-Digit multi Manuel utilisateur
geo-FENNEL
geo-FENNEL FR 55 Manuel utilisateur
geo-FENNEL
geo-FENNEL FL 40-3Liner Manuel utilisateur
geo-FENNEL
geo-FENNEL FL 1000 HP Manuel utilisateur
geo-FENNEL
geo-FENNEL FHT 100 Manuel utilisateur
geo-FENNEL
geo-FENNEL EL 515 Manuel utilisateur
geo-FENNEL
geo-FENNEL FL 45 Manuel utilisateur
geo-FENNEL
geo-FENNEL GeoDist 60-GREEN Manuel utilisateur
geo-FENNEL
geo-FENNEL Geo5X-L360 HP Manuel utilisateur
geo-FENNEL
geo-FENNEL FL 550H-G Manuel utilisateur
geo-FENNEL
geo-FENNEL FLM 400 Data Manuel utilisateur
geo-FENNEL
geo-FENNEL EcoDist Plus Manuel utilisateur
geo-FENNEL
geo-FENNEL S-Digit multi+ Manuel utilisateur
geo-FENNEL
geo-FENNEL FLM 400 Data Manuel utilisateur
geo-FENNEL
geo-FENNEL FSM 130+ Manuel utilisateur
Manuels Instrument de mesure populaires d'autres marques
Endress+Hauser
Endress+Hauser Proline Promag 50 Caractéristiques techniques
Siemens
Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces
KLINGER
KLINGER CMF V Series Manuel utilisateur
EXFO
EXFO FTB-2 Manuel d'exploitation et d'entretien
Keysight
Keysight M8290A Manuel utilisateur
ADTEK
ADTEK MW-5 Manuel utilisateur
