Frigidaire FGC36S5E Manuel utilisateur

FGC36S5EC.eps LA9922T08A.eps LA00BR77423-2.eps 318047111.eps

Sim m er B u rner

Right

Rear

Right

Front

Left

Rear

Left

Front

PowerPlusBurner

Product No. FGC36S5ECA

37754462651S1

Series 36" gas

Color stainless

Market North America

Wiring Diagram 318047111

Owner's Guide 318200657

Installation Instructions 318201463

Electrolux Major Appliances

North & Latin America

P.O. BOX 212378

AUGUSTA, GA 30917

Publication No.

5995454120

05/11/15

(EN/SERVICE/ECL)

377

GAS COOK-TOP

RANGE

Model No.

FGC36S5E

Publication No: 5995454120 FGC36S5ECA

11/05 2

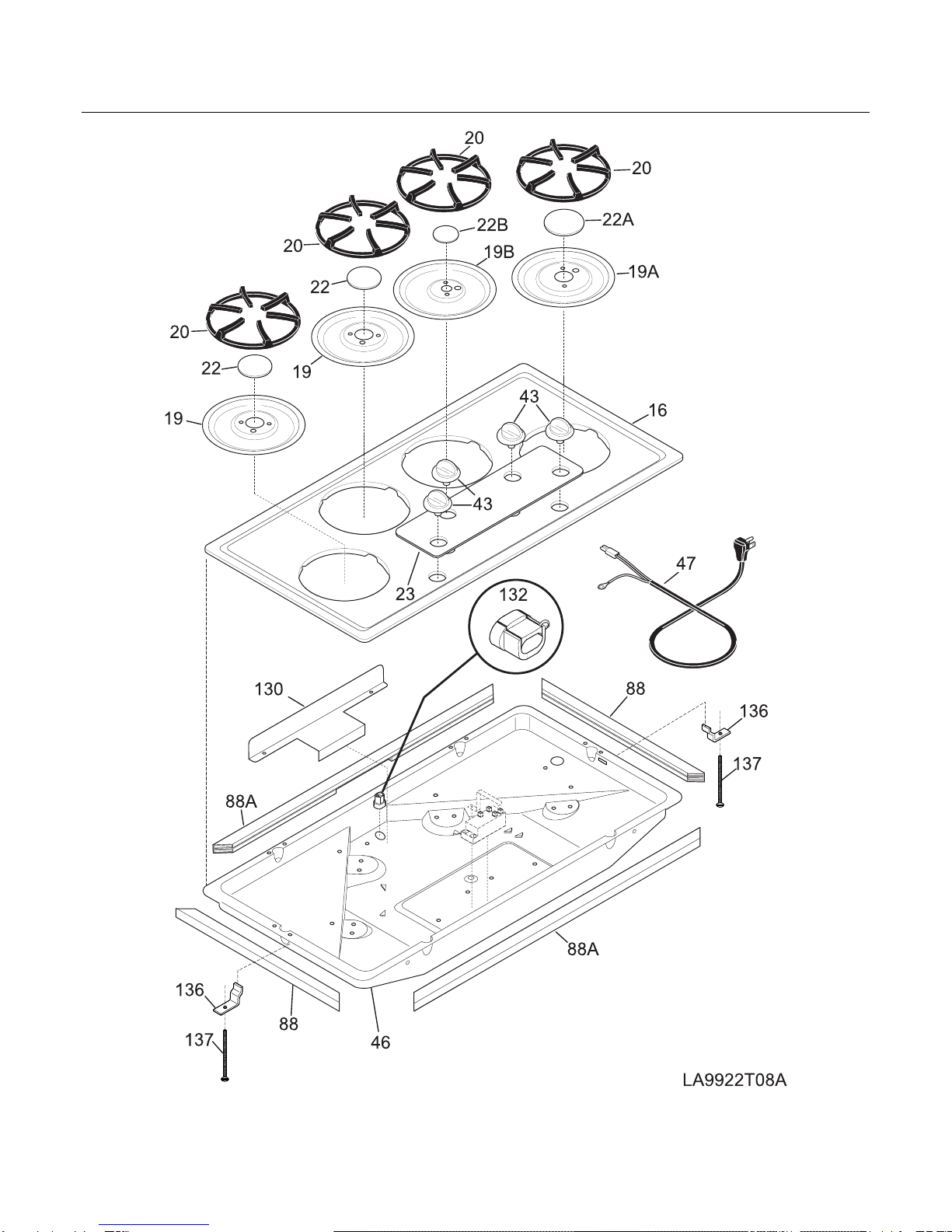

COOK TOP

FGC36S5ECA Publication No: 5995454120

# Functional Parts 3 11/05

* Non-Illustrated Parts

COOK TOP

POS. NO PART NO. DESCRIPTION

16 318327400 Maintop, stainless

19 318168014 Pan, burner, medium, black

19A 318168024 Pan, burner, large, black

19B 318168004 Pan, burner, small, black

20 # 318226800 Grate, black, (4)

22 316213500 Cap, 9.5K burner, black

22A 318076420 Cap, burner, black, large RF

22B 318076400 Cap, burner, black, small RR

23 318242401 Panel, control, black

43 318196149 Knob, control, black

46 318077130 Burner Box

47 318144006 Cord, service

88 318052804 Gasket, cooktop

88A 318052803 Gasket, cooktop

130 318125001 Shield, burner box

132 3201437 Strain relief

136 5303935029 Support

137 5303323138 Screw, 10-24x1/2

* 318163602 Cleaner, stainless steel

* 5303311532 Screw, 6-32 x 1/4", back

* 5303323140 Screw, ground, 10-32 x 0.375

* 5304403558 Screw, 10-16 x 0.250

Publication No: 5995454120 FGC36S5ECA

11/05 4

BURNER

FGC36S5ECA Publication No: 5995454120

# Functional Parts 5 11/05

* Non-Illustrated Parts

BURNER

POS. NO PART NO. DESCRIPTION

1 318177100 Manifold Pipe

2 # 5303935042 Valve, top burner, 2-position, 9100 BTU

2A # 318087001 Valve, top burner, 5000 BTU

2B # 318087040 Valve, top burner, 13000 BTU

3 # 318232603 Wiring Harness, w/igntr switch

4 # 318167711 Tube, burner, FR

5 # 318167708 Tube, burner, FL

6 # 318167709 Tube, burner, BR

7 # 318167710 Tube, burner, BL

8 # 316135701 Module, spark

10 # 318148001 Burner, top, 9100 BTU, medium LF & LR

10A# 318148002 Burner, top, 13000 BTU, large RF

10B# 318148000 Burner, top, 5000 BTU, small RR

13 318054508 Manifold tube connector, connection, manifold

14 # 5308007974 Regulator, pressure

24 318054000 Elbow, fitting

35 318146301 Bushing

51 318024201 Bracket, spark module

72 5303323141 Screw, valve mtg, 1/4-20 x 5/16

74 # 318148700 Ignitor, top burner

75 318148800 Clip, electrode

76 # 318167801 Tube, mixing, medium & large

76A# 318167800 Tube, mixing, small

77 318112010 Bracket, burner mtg, medium & large

77* 5304403558 Screw, 10-16 x 0.250

77A 318112000 Bracket, burner mtg, small

77B 318180900 Bracket, burner tube

* # 318127410 LP Conversion Kit

* 08011955 Screw, 10-24 x 0.375, square drive

* 5303311532 Screw, 6-32 x 1/4", back

Publication No: 5995454120 FGC36S5ECA

11/05 6

WIRING DIAGRAM
