Frigidaire FAS153K1A1 Manuel utilisateur

PRODUCT NO. BASE MODEL NO. OWNER’S GUIDE BTU-COOLING

FAS153K1A1 FAS153K1A 309000825 15000BTU

Publication No.

5995353603

010511

-EN/SERVICE /DJH

345

ROOM AIR CONDITIONER

Model No.

FAS153K1A

FACTORY PARTS CATALOG

ROOM AIR CONDITIONER

WIRING DIAGRAM - # 309341601

OWNER’S GUIDE - # 309000825

ELECTROLUX HOME PRODUCTS NORTH AMERICA

P.O.BOX 212378, AUGUSTA, GA 30917

08/01 2

Publication No. FAS153K1A

5995353603

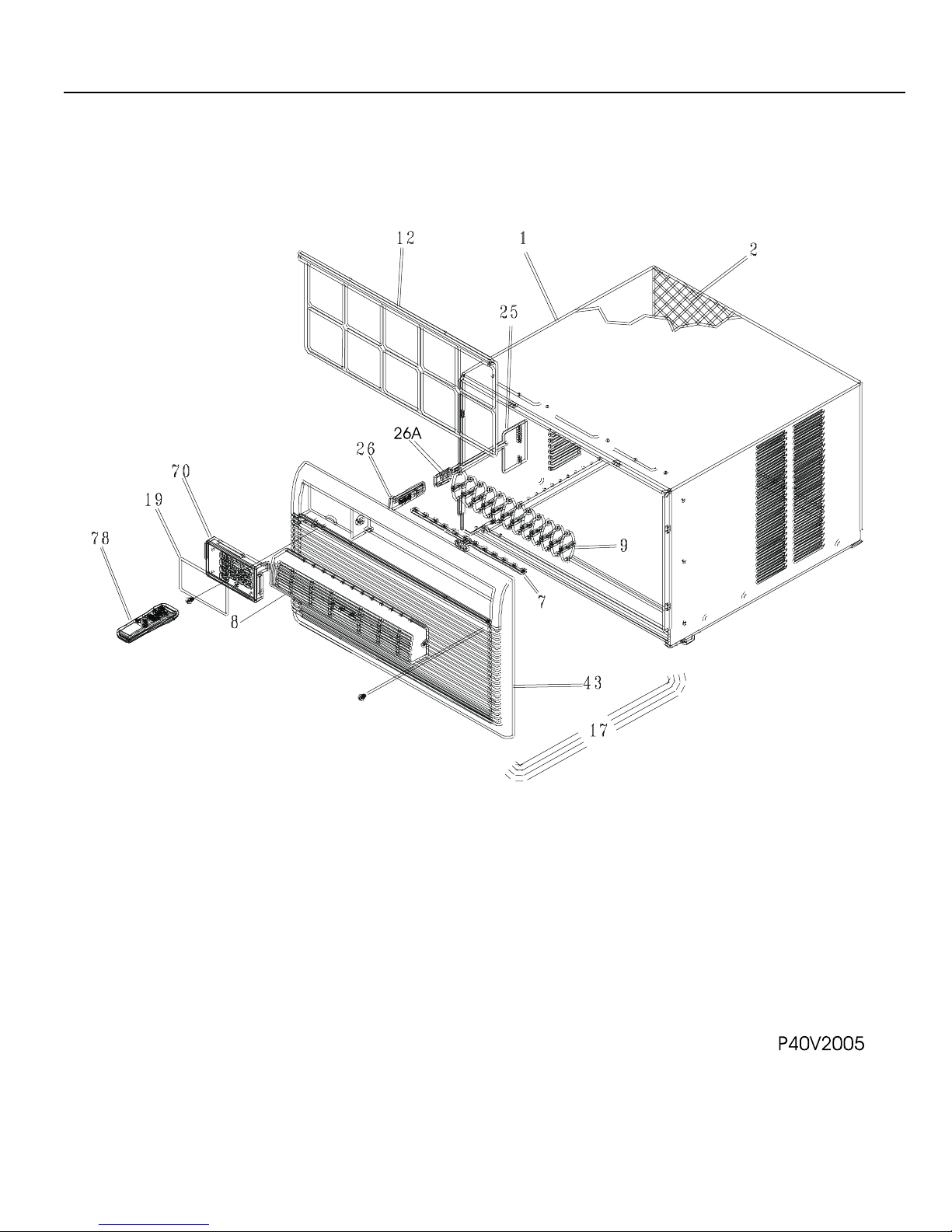

CABINET FRONT AND WRAPPER

# = Fast-moving Parts 3 08/01

* = Non-Illustrated Parts

FAS153K1A Publication No.

5995353603

CABINET FRONT AND WRAPPER

POS. NO PART NO DESCRIPTION

1 309632704 Cabinet,sleeve ,top louvers

2 309632804 Grille,rear ,with rail

7 309631104 Link,vertical louver

8 309630804 Louver,horizontal

8* 309633305 Louver Assy,horizontal

9 309631004 Louver

12 309631404 Filter-air,molded plastic

17 309633205 Front-cabinet,complete assy

19 309341003 Overlay,Frigidaire

25 309321401 Door-vent,actuator

26 309330404 Handle-vent,gray

26A 309330202 Detent-vent

43 309630904 Panel,cabinet front

70 309342401 Enclosure,elec control mt

78 309350502 Remote Control,transmitter ,with batteries

08/01 4

Publication No. FAS153K1A

5995353603

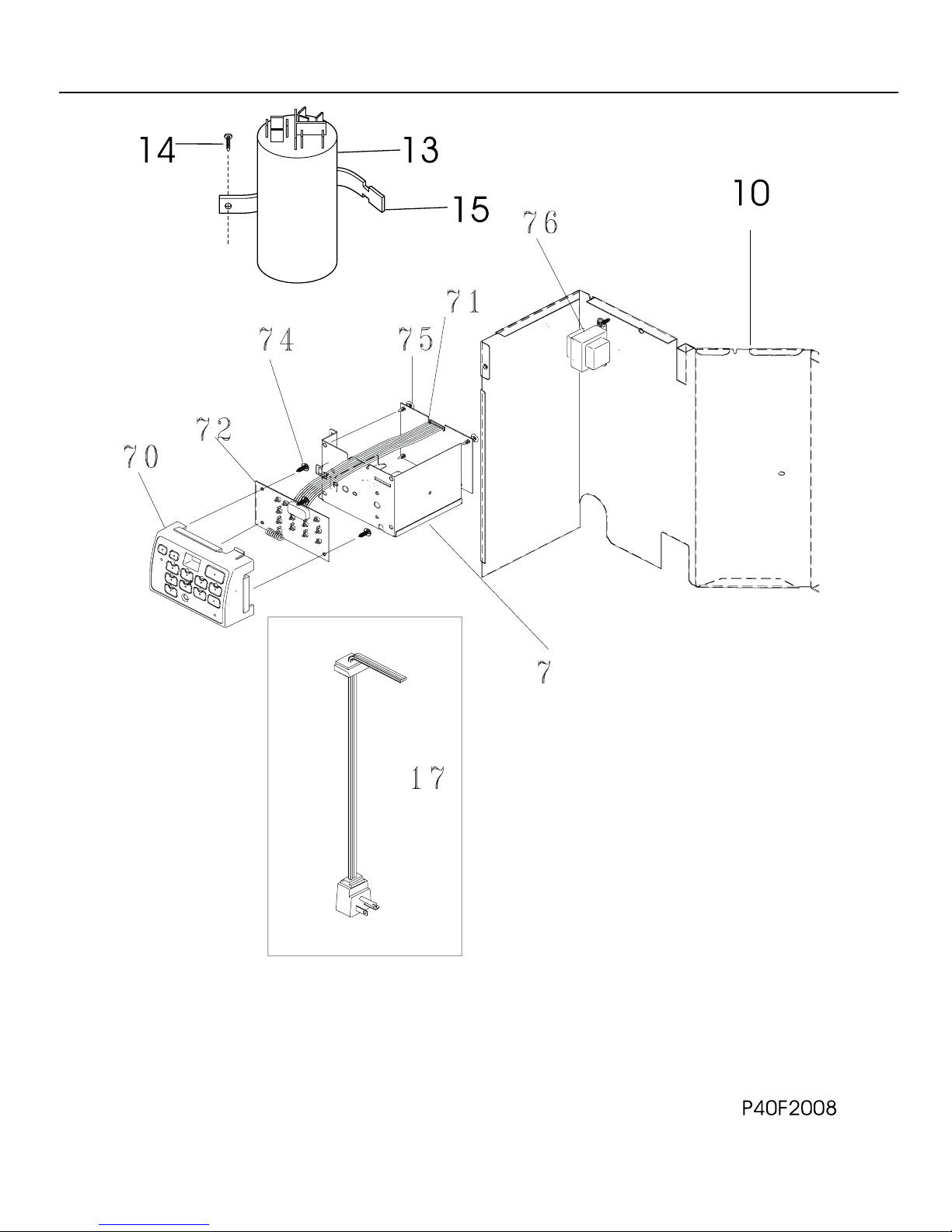

CONTROLS

# = Fast-moving Parts 5 08/01

* = Non-Illustrated Parts

FAS153K1A Publication No.

5995353603

CONTROLS

POS. NO PART NO DESCRIPTION

7 309630403 Control Box

10 309623601 Bulkhead,control systeml

13 # 5303318963 Capacitor,370 V

14 5303015427 Screw,truss head ,8-18AB x 0.47

15 5303303077 Strap-capacitor

16 # 5304408752 Wiring Harness

17 309343111 Cord-electric power,type A ,14 AWG

70 309342401 Enclosure,elec control mt

71 # 309350401 PC Board,power,Sagem

72 # 309350403 Board-input,Sagem HD

72* 5304417643 Ribbon Protector

74 5303301590 Screw-bracket

75 5304413781 Support-pc board

76 309111601 Transformer,120/12 Volt

08/01 6

Publication No. FAS153K1A

5995353603

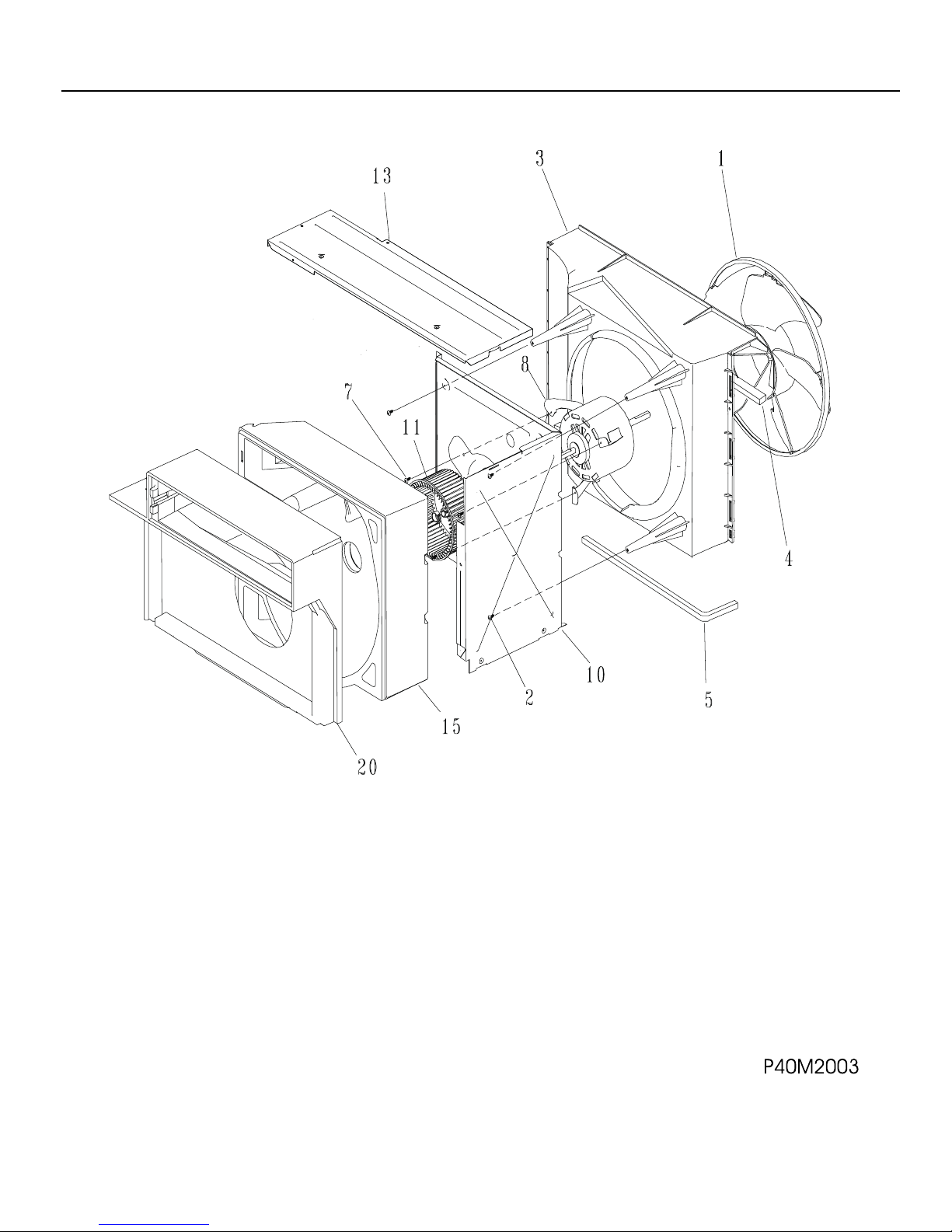

AIR HANDLING PARTS

# = Fast-moving Parts 7 08/01

* = Non-Illustrated Parts

FAS153K1A Publication No.

5995353603

AIR HANDLING PARTS

POS. NO PART NO DESCRIPTION

1 # 5303311048 Fan Blade,with clamp

2 3202975 Screw,10-16 x 0.72 ,square drive

3 309623201 Shroud-condenser,one piece

5 5303015311 Seal,fan housing ,lower

7 3015312 Screw,8-18AB x 0.500

8 # 309630605 Motor-fan,Heshan

10 309623401 Bulkhead,air system

11 309633001 Blower Wheel,plastic ,with clamp

13 309630301 Cover-blower wheel,top

15 309630101 Housing-blower,evap scroll

20 309630201 Plate-blower housing,scroll plate

08/01 8

Publication No. FAS153K1A

5995353603

COMPRESSOR PARTS

# = Fast-moving Parts 9 08/01

* = Non-Illustrated Parts

FAS153K1A Publication No.

5995353603

COMPRESSOR PARTS

POS. NO PART NO DESCRIPTION

1 # 5303925103 Compressor,w/overload

2 5303283877 Grommet,compressor mtg ,(3)

3 5308006948 Nut,compressor mtg ,(3)

6 5303272298 Gasket-cover,terminal

7 3206230 Cover-terminal

8 # 5303016697 Overload Protector

9 5303211017 Nut-terminal cover

11 # 309634103 Evaporator

12 # 5303303600 Condenser

13 309623501 Tray-evaporator

14 309632907 Base-compressor

16 5303289577 Capillary Tube,40 inch long ,cut-to-length

17 # 5304417722 Process tube

19 5303002664 Washer,compressor mtg

19* 309112501 Washer,metallic

08/01 10

Publication No. FAS153K1A

5995353603

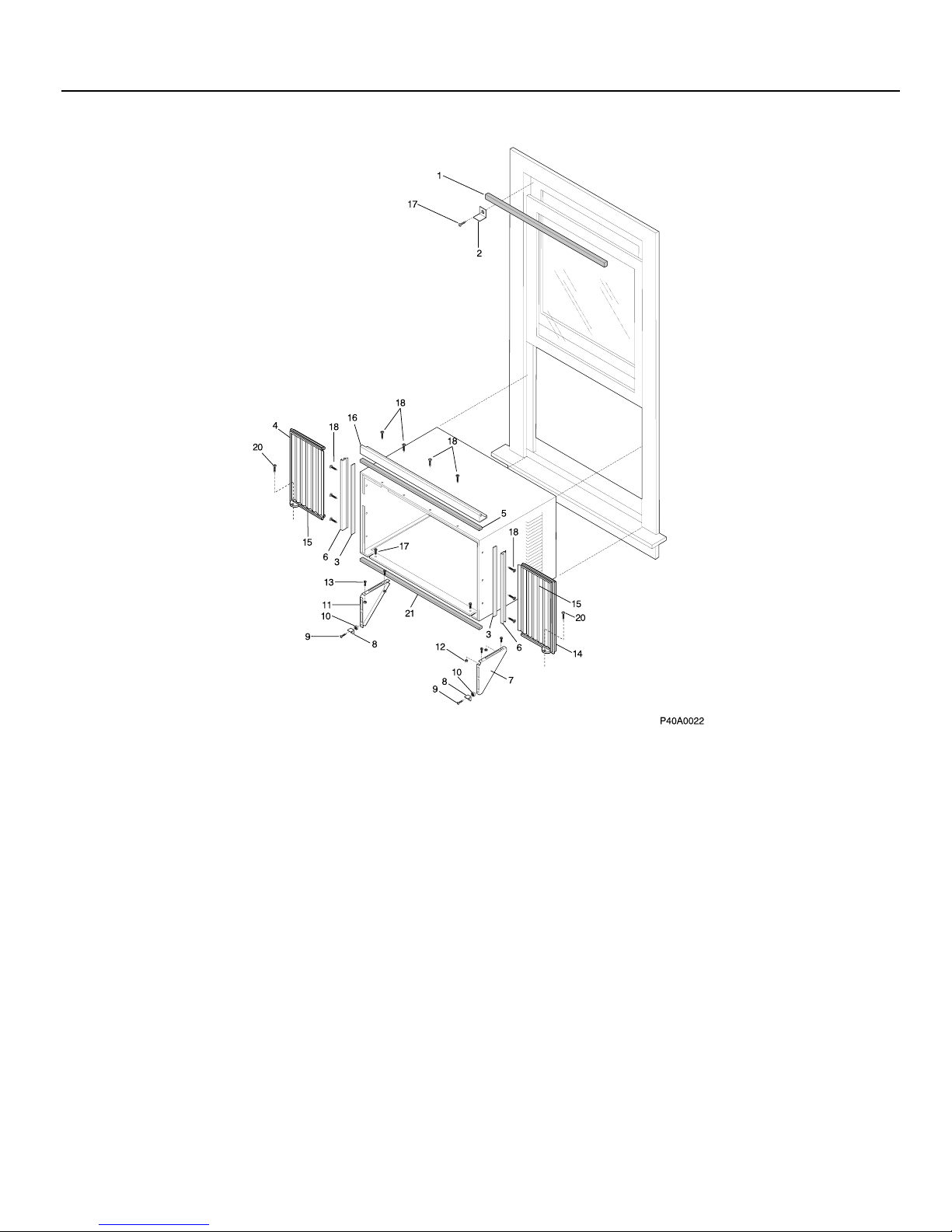

WINDOW MOUNTING PARTS

POS. NO PART NO DESCRIPTION

1 5304407729 Seal-window frame,stuffer

4 5304414928 Frame,LH

4* 309313303 Kit-window mounting,heavy duty

5 5304409250 Seal-top rail

6 5304414933 Retainer,accordian

7 5304414105 Bracket-support,RH

7* 309313204 Kit-mounting support

7* 5304409248 Hardware-mounting

11 5304414106 Bracket-support,LH

14 5304414929 Frame,RH

15 5304414930 Closure,accordian type ,window mount

16 5304414116 Rail,top

21 5303212504 Seal-sleeve/chassis,bottom

* 5304409249 Seal-hole,shipping screws
