Fluke 61 Manuel utilisateur

Fluke-61

Users Manual

Bedienungshandbuch

Mode d‘emploi

Manual de uso

Manual do Usuário

PN 1645059

Rev.1 7/02

All product names are trademarks of their respective companies

Noncontact Thermometer

Specifications

Temperature range -18 to 275°C (0 to 525°F)

Display Resolution 0.2°C or 0.5°F

Accuracy For targets at:

(assumes ambient operating -1 to 275°C (30 to 525°F) ±2% of reading

temperature of 23°C [73°F]) or ±2°C (±3.5°F), whichever is greater

-18 to -1°C (0 to 30°F) ±3°C (±5°F)

Temperature Coefficient 0.2K per °C or 0.2% per °C, whichever is greater

Repeatability ± 2% of reading, or ± 2°C (±3.5°F)

whichever is greater

Response time 500 mSec, 95% response

Spectral response 7–18 µm

Emissivity pre-set 0.95

Ambient operating range 0 to 50°C (32 to 120°F)

Relative humidity 10–90% RH noncondensing, @ up to 50°C (120°F)

Storage temperature -20° to 60°C (-4° to 140°F) without battery

Weight / Dimensions 227 g (0.5 lb);184 x 45 x 38 mm

(7.25 x 1.75 x 1.5 in) without holster

341 g (0.75lb);190 x 51 x 41 mm

(7.5 x 2.0 x 1.6 in) with holster

Power 9V Alkaline or NiCd battery

Battery life (Alkaline) 12 hrs

Distance to Spot Size 8:1

Specifications subject to change without notice.

• Battery Compartment

• Batteriefach

• Logement des piles

• Compartimento de las pilas

• Compartimento de bateria

•

• On Button

• Einschaltknopf

• Bouton Marche

• Botón de encendido

• Gatilho

•

HOLD

• Wrist Strap Connection

• Befestigung der Handschlaufe

• Point d’attache de la dragonne

• Correa de mano

• Conexão para alça

•

• °C/°F Switch

• °C/°F-Schalter

• Commutateur °C/°F

• Interruptor de °C/°F

• Chave °C/°F

•

• Laser

• Láser

•

• Battery Cover

• Batterieabdeckung

• Couvercle du lcompartiment pile

• Tapa de las pilas

• Tampa da bateria

•

• Serial Number Label

• Laser Warning

Label

• Display

• Anzeige

• Affichage

• Pantalla

• Display

•

Portugués Atenção ( modelos com mira laser )

Não aponte o laser para os olhos ou para superfícies

reflectivas.

Cuidados

Todos os modelos devem ser protegidos de :

▲EMF ( campos eletro-magnéticos ) gerados por

equipamentos que operam com indução

▲Eletricidade estática

▲Choque térmico ( causado por mudanças

bruscas na temperatura ambiente – aguarde 30

minutos para a estabilização da unidade antes

da utilização )

▲Não deixe a unidade próxima a objetos com alta

temperatura.

Introdução

Temos segurança em que você encontrará muitas

aplicações para o seu termômetro portátil sem conta-

to. É compacto, robusto e fácil de usar – apenas

aponte, pressione o gatilho e leia a temperatura

superficial dos objetos em menos de um segundo.

Permite a medição segura da temperatura de objetos

quentes, perigosos ou difíceis de alcançar sem a

necessidade de tocá-los.

Como funciona

Termômetros infravermelhos medem a temperatura

superficial dos objetos. O sistema ótico do produto

coleta as energias emitida (E), refletida ( R), e trans-

mitida (T), as quais são concentradas sobre um

detetor. Esta energia é traduzida em uma indicação

de temperatura a qual é indicada no display. A mira

laser apenas indica o ponto central da área de

medição.

Reflected Energy

Transmitted Energy

Emitted Energy

Object

Infrared

Thermometer

Portugués

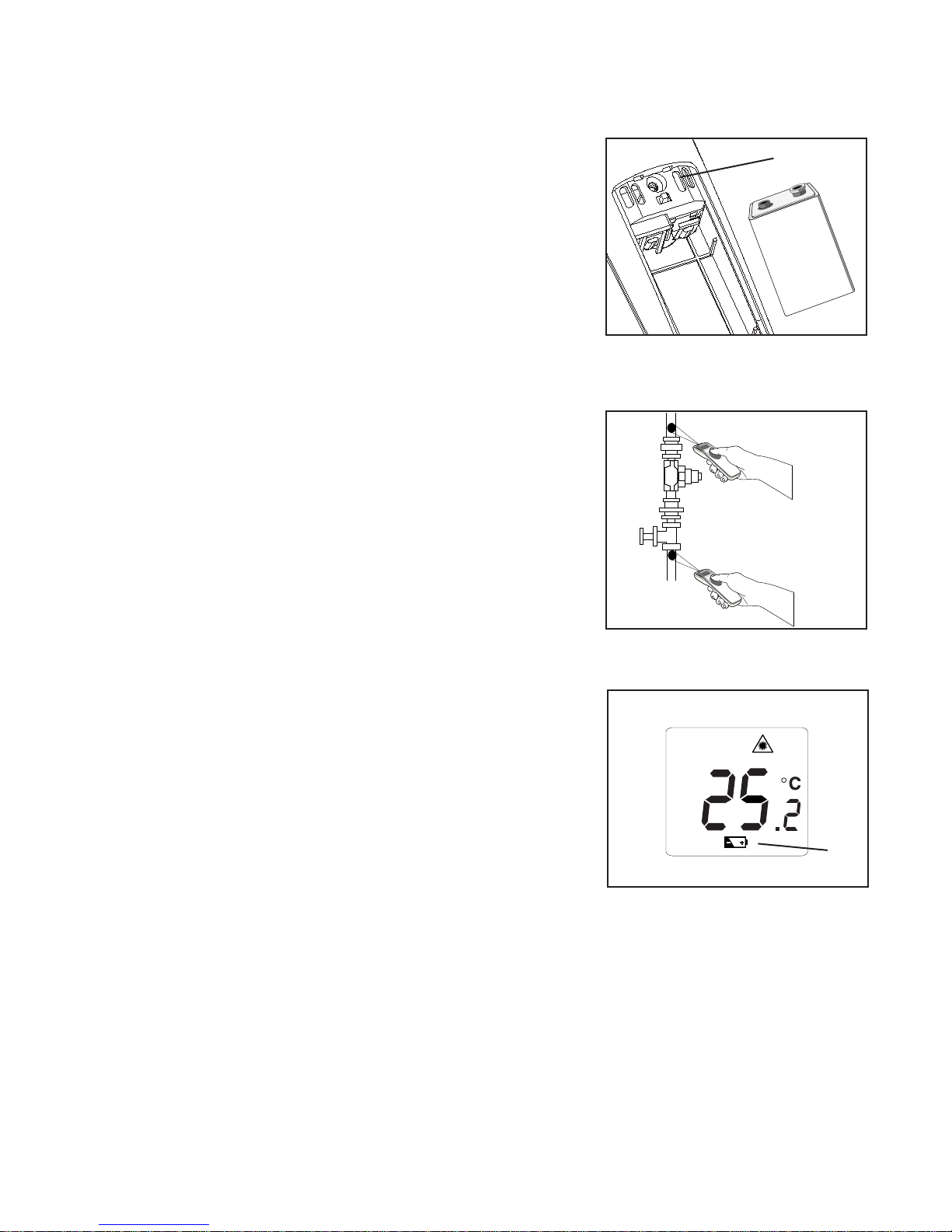

Como operar a unidade

Bateria e °C/°F

Puxe e abra o compartimento da bateria usando a

ranhura próxima ao gatilho para acessar a chave de

seleção C/F ou para inserir / remover a bateria. Para

selecionar °C e °F pressione a chave (A). Insira

primeiro o polo positivo da bateria de 9V dentro do

compartimento.

Operando a unidade

Para medir temperatura de um objeto aponte o ter-

mômetro e aperte o botâ. Certifique-se de levar em

conta a distância e a área de medição desejada, con-

forme diagram ótico. Se for um modelo com mira

laser utilize o laser somente para mirar. Veja a seção

Como Medir Temperaturas Com Precisão.

Display

O display de cristal líquido retroiluminado mostra a

temperatura corrente em graus Celsius ou

Fahrenheit. O termômetro mantém a última leitura no

display por 7 segundos depois do gatilho ser libera-

do; o termo HOLD aparece. A presença do ícone da

bateria indica bateria fraca (B).

Battery

HOLD

Portugués Como Medir Temperaturas Com

Precisão

Localizando um Ponto Quente

Aponte o termometro para fora da área de interesse e

então inicie um movimento de varredura ao longo da

área de interesse, movimentado a unidade para cima

e para baixo, até localizar o ponto quente.

Campo de Visão

Certifique-se que o objeto é maior do que a Área de

Medição do termômetro. Quanto menor for o objeto,

mais próximo o termômetro deverá estar. Quando a

precisão for crítica, certifique-se de que o objeto é

pelo menos duas vezes maior do que a Área de

Medição.

Distância e Área de Medição

A medida que a distância (D) do termômetro ao obje-

to aumenta, a área de medição ( S) aumenta propor-

cionalmente.

Lembretes

■Não recomendado para medir superfíces metáli-

cas brilhantes ou polidas ( aço inoxidável,

alumínio etc. ). Veja Emissividade.

■O termômetro não mede através de superfíces

transparentes tais como vidro.Medirá a temper-

atura superficial do vidro.

■Vapor, pó, fumaça etc. podem prejudicar a pre-

cisão das medições, obstruindo o campo de

visão do instrumento.

3"@ 24"

2"@ 16"

1"@ 8"

25 @ 200mm

50 @ 400mm

75 @ 600mm

Yes No

Portugués

Emissividade

A grande maioria dos materiais orgânicos, ou materiais metálicos pintados ou com

superfície oxidada possuem fator de emissividade de 0.95 ( pré-ajustado no ter-

mômetro ). Leituras imprecisas podem ocorrem quando medindo superfícies poli-

das ou brilhantes.Para compensar, cubra a superfície a ser medida com fita ou tinta

preta. Espere a temperatura da fita / tinta atingir a temperatura da superfície abaixo

e meça a temperatura na porção coberta com a fita / tinta.

Manutenção

Limpeza das lentes : sopre as partículas aderidas à lene com ar comprimido limpo.

Escove com suavidade as partículas remanescentes com uma escova macia. Utilize

um cotonete umedecido em água para finalizar. NOTA : NÃO utilize solventes ou

álcool para limpar as lentes.

Limpeza da Caixa : utilize um pano macio umedecido em água com sabão. NOTA :

NÃO mergulhe o produto na água.

Identificação de problemas

Code Problem Action

– – – ( no display ) Temperatura fora da faixa Selecione um objeto dentro

de medição da faixa de medição

Icone de bateria Bateria fraca Verifique e/ou troque a bateria

Display apagado Bateria esgotada Verifique e/ou troque a bateria

Laser não funciona Bateria fraca Troque a bateria

GARANTIA LIMITADA E LIMITAÇÃO

DE RESPONSABILIDADE

A Fluke garante que este produto não apresentará defeitos de material nem de mão-

de-obraduranteoprazode1ano dadata da compra.Estagarantianão cobre fusíveis,

baterias ou pilhas descartáveis, ou danos devidos a acidente, negligência, uso inade-

quado, alterações, contaminação, ou condições anormais de operação ou manuseio.

Os revendedores não estão autorizados a ampliar de nenhuma forma a garantia em

nome da Fluke. Para obter serviços durante o prazo da garantia, contate o centro

de assistência técnica autorizado Fluke mais próximo e peça informações sobre

autorização de devolução. Depois disso, mande o produto para esse Centro de

AssistênciaTécnica e inclua uma descrição do problema.

ESTA GARANTIA É O SEU ÚNICO RECURSO. NÃO É DADA NENHUMA OUTRA

GARANTIA, EXPRESSA OU IMPLÍCITA, TAL COMO GARANTIA DE ADEQUAÇÃO

DO PRODUTO PARA DETERMINADO FIM. A FLUKE NÃO SE RESPONSABILIZA

POR NENHUM DANO OU PERDA, INCIDENTAL OU CONSEQÜENTE, QUE POSSA

OCORRER POR QUALQUER MOTIVO OU QUE SEJA DECORRENTE DE

QUALQUERTEORIA JURÍDICA.

Como alguns estados ou países não permitem a exclusão ou limitação de uma

garantia implícita nem de danos incidentais ou conseqüentes, esta limitação de

responsabilidade pode não ser aplicável no seu caso.

Fluke Corporation Fluke Europe B.V.

P.O. Box 9090 P.O. Box 1186

Everett,WA 98206-9090 5602 BD Eindhoven

E.U.A. Holanda

11/99

Portugués

Certificado ce

Este instrumento está em conformidade com os seguintes padrões:

• EN 61326-1 Electromagnetic Emissions and Susceptibility

• EN 61010-1 General Safety

• EN 60825-1 Laser Safety

Between approximately 250Mhz and 800 Mhz at 3V/m, the instrument may not

meet its stated accuracy.

Noncontact Thermometer Uses

CREAM

MILK

CREAM

MILK

Electrical/Industrial •

Industrieanwendungen • Électricité-Méchanique

•Uso electromecánico Industrial • Manutenção Elétrica e Industrial

••

Automotive & Diesel •

KFZ-Instandesetzung und Wartung

• Maintenance automobile • Automotriz y Diesel/Vehicules (essence et diesel)

••

Food Safety •

Lebensmittelüberwachung

•

Hygiène alimentaire

• Seguridad en Alimentos • Segurança de Alimentos Pereciveis

••

Contacting Fluke

To contact Fluke, order accessories, or locate the nearest Fluke

Service Center or distributor, call:

• USA: 1-888-99-FLUKE (1-888-993-5853)

• Canada: 1-800-36-FLUKE (1-800-363-5853)

• Europe: +31-402-678-200

• Japan: +81-3-3434-0181

• Singapore: +65-738-5655

• Anywhere in the world: +1-425-446-5500

Or, visit Fluke’s Web site at www.fluke.com.

57012-1 Rev.B
