Flexit Nordic S4 Manuel utilisateur
ART.NR. 800130, 800131, 800132, 800133
115553-01
2018-03
Nordic S4
HURTIGGUIDE
Ventilasjonsaggregat og styringsautomatikk
Flexit
GO
PIKAOPAS
Ilmankäsittelykone ja automaatio
SNABBGUIDE
Ventilationsaggregat och styrautomatik
KVIKGUIDE
Ventilationsaggregat og styringsautomatikk

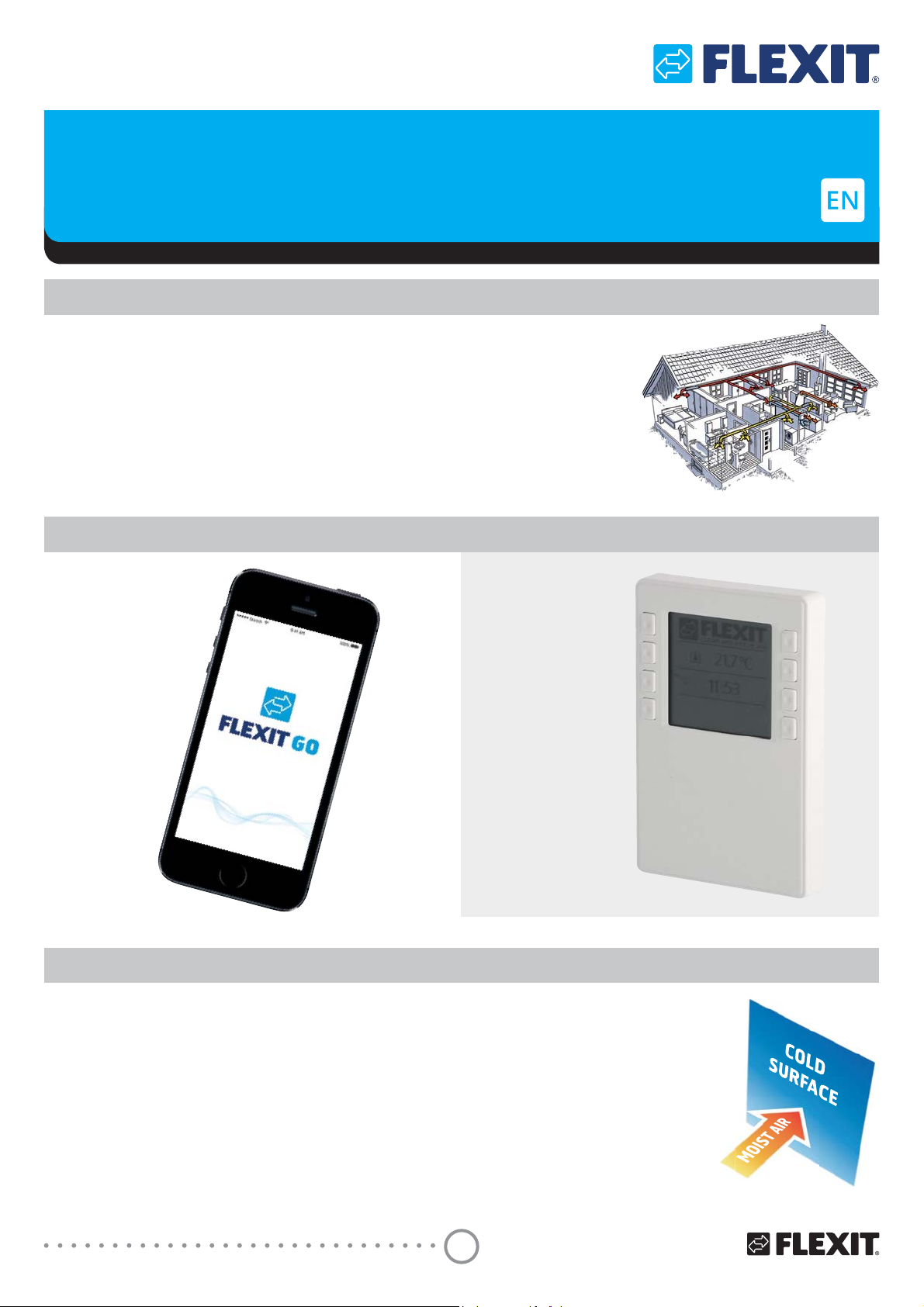

QUICK GUIDE
Air handling unit and automation
Systembeskrivelse
Aggregatet sørger for ventilasjon i boligen.
Det tilfører friskluft i boligens oppholds- og soverom via ventiler som normalt er
plassert i tak. Samtidig suges brukt luft ut fra kjøkken, bad, toalett og vaskerom.
Aggregatet inneholder en roterende varmeveksler som tar vare på ca 80% av
varmen i avtrekksluften, og overfører varmen til tilluften når det er behov for
dette.
Aggregatet styres fra et eget betjeningspanel.
Styring
Konsekvenser ved feil drift
Kondens. På våtrom produseres det ofte mye fukt fra tørking av klær, dusjing o.l.
Hvis utelufta er kald, vil den kjøle ned veggene og fukten i innelufta vil kunne kondensere
på aggregatet. De som opplever dette må øke ventilasjonen til Max i perioder med høy
fuktproduksjon. Økt ventilasjon sørger for å trekke den fuktige lufta ut av rommet og erstatte
den med mindre fuktig luft.
Filter. Gamle og tette filter gir dårlig ventilasjon og kan også føre til kondensproblemer.
Ny bolig. Nye boliger avgir store mengder fukt og gasser fra tekstiler, byggematerialer,
maling osv. Dette kan blant annet forårsake heksesot, mugg- og fuktskader i boliger. Det er
derfor svært viktig å ventilere godt og sikre et godt luftskifte, slik at man kan sikre seg mot
disse skadelige forurensningene.
For installatør,
se hurtigguide
(116628).
For sluttbruker,
se bruker-
veiledning
(116908).
Flexit GO
(standard)
CI 70 styrepanel
(tilbehør)
Se veiledning
(116081).
ART.NR.
Produktnavn
Produktdatablad ARTIKKELNR.-VERSJON
ÅR-MÅNED
2
ART.NR. 800130, 800131, 800132, 800133
115553NO-01
2018-03
Hurtigguide
Nordic S4
Vedlikehold
Dokumentasjon
Rengjøring av vifter
For at viftene skal beholde sin
kapasitet er det viktig at de er rene
for smuss. Dette er spesielt viktig for
anlegg som er tilkoplet kjøkkenhette.
Viftene skal derfor rengjøres en gang
i året. Viftebladene rengjøres med en
klut eller en børste med rødsprit på
og med trykkluft, hvis det er mulig.
OBS! Sørg for at motoren ikke blir
utsatt for vann.
Kontroll av anleggets funksjon
Samtidig med vedlikeholdet bør
det kontrolleres at viktige deler av
anlegget fungerer som det skal:
Vifter
Still aggregatet på maks og sjekk at
det blåser i tilluftventiler og suges ut i
avtrekksventiler.
Rotor
Det er av avgjørende betydning at
denne går rundt når det er behov
for varmegjenvinning, eks under
10°C ute. Er ikke rotorfunksjonen i
orden sees dette som et feilsignal på
styrepanelet.
Sjekk samtidig at luftinntak og
luftavkast er åpne og ikke tettet igjen
med løv og rusk.
6NLIWHȴOWHU
Filtrene vil, avhengig av støv-
belastningen på stedet, bli gradvis
tettere og slippe mindre luft
igjennom. Filtrene må derfor byttes
minimum 1 gang årlig (normalt på
høsten).
For utfyllende informasjon, se bruker- og
monteringsveiledningene som følger med produktet.
Disse kan også hentes på www.flexit.no.
Ta godt vare på prosjekteringsunderlaget inkludert
ventilasjonstegninger.
!
Før alt vedlikehold må aggregatet gjøres strømløst
ved å dra ut strømkabel.
Vent så et par minutter til vifter har stanset.
21 3
%HJJHȴOWUHE§GHWLOOXIWRJDYWUHNNVȴOWHUVNLIWHV
samtidig.
21 4
3
3
NORDIC S4
Systembeskrivning
Aggregatet ger ventilation i hemmet.
Det tillför friskluft till bostadens uppehållsrum och sovrum genom ventilerna
som normalt är placerade i taket. Samtidigt sugs den använda luften från kök,
badrum, toalett och tvättstuga.
Enheten innehåller en roterande värmeväxlare som tar hand om ca 80% av
värmen i frånluften och överför värmen till tilluften vid behov.
Aggregatet styrs från en separat manöverpanel.
Konsekvens vid felaktig drift
Kondens. I våtutrymmen är det ofta mycket fukt från torkning av kläder, duschning etc.
Om utomhusluften är kall kommer den att kyla ner väggarna, och fuktig inomhusluft kan
kondensera på aggregatet. De som upplever detta måste öka ventilationen till Max under
perioder med hög fuktproduktion. Ökad ventilation drar ut den fuktiga luften från rummet,
och ersätter den med mindre fuktig luft.
Filter. Gamla och igensatta filter resulterar i dålig ventilation och kan också orsaka problem
med kondens.
Nya bostäder. Nya bostäder släpper ut stora mängder fukt och gaser från textilier, bygg-
material, färg, etc. Vissa material kan bidra til att förorsaka ”black magic dust” som kan miss-
färga väggar och ytor i hemmet. Detta är viktigt att ventilera ut!
Styr
För installatør,
se snabbguide
(116628).
För slut-
användare,
se bruks-
anvisning
(116908).
Flexit GO
(standard)
CI 70 styrpanel
(tillbehör)
Se anvisning
(116081).
Produktnavn
Produktdatablad ARTIKKELNR.-VERSJON
ÅR-MÅNED
4
ART.NR. 800130, 800131, 800132, 800133
115553SE-01
2018-03
Nordic S4
Snabbguide
Underhåll
Dokumentation
5HQJ¸ULQJDYȵ¦NWDU
)¸UDWWȵ¦NWDUQDVNDXSSU¦WWK§OODVLQ
kapacitet, så är det viktigt att de hålls
rena. Detta är särskilt viktigt för system
som är anslutna till spiskåpan. Fläktarna
skall rengöras en gång om året.
Fläktbladen rengörs med rödsprit på en
trasa eller en borste och tryckluft om det
är möjligt.
OBS! Se till att motorn inte utsätts för
vatten.
Kontroll av anläggningens funktion
Samtidigt med underhållet, kontrolleras att
viktiga delar av systemet fungerar:
Fläktar
Ställ in aggregatet på max och kontrollera
att det blåser i tillufts-
ventilerna och suger ur frånlufts-
ventilerna.
Rotorn
Det är väsentligt att denna går runt om
GHWȴQQVHWWEHKRYI¸UY¦UPH§WHUYLQQLQJ
t.ex. under 10°C utomhus. Fungerar inte
rotorn som avsett så ses detta som en
felsignal på kontrollpanelen. Kontrollera
också att luftintag och avluft är öppna
och inte igensatta med löv och skräp.
%\WDȴOWHU
Filtren kommer, beroende på
belastningen av damm på platsen, bli
gradvis tätare och tillåter mindre luft
igenom. Filtren måste bytas minst 1 gång
per år (vanligtvis på hösten).
För ytterligare information hänvisas till bruksanvisning och
monteringsanvisning som medföljer produkten.
Se också www.flexit.se.
Ta väl hand om prosjektets inreglerings dokument inklusive
ventilationsritningar.
!
Innan något underhåll utförs måste enheten
göras strömlös genom att dra ut elkontakten.
9¦QWDQ§JUDPLQXWHUWLOOVȵ¦NWDUQDKDUVWDQQDW
21 3
%§GDȴOWUHQE§GHWLOOXIWVRFKIU§QOXIWVȴOWHUE\WV
samtidigt.
21 4
3
5
NORDIC S4
6
Nordic S4
Kvikguide
ART.NR. 800130, 800131, 800132, 800133
115553DA-01
2018-03
Systembeskrivelse
Enheden leverer ventilation i boligen.
Den leverer frisk luft til stuer og soveværelser via ventiler, der normalt
er placeret i loftet. Samtidig trækkes den brugte luft fra køkkenet,
EDGHY¨UHOVHWbRJbEU\JJHUVHW
(QKHGHQEHVW§UDIHQURWHUHQGHYDUPHYHNVOHUGHUJHQYLQGHUFDbDIYDUPHQ
LbIUDOXIWHQRJRYHUIºUHUGHQWLOLQGEO¨VQLQJVOXIWHQHIWHUEHKRY
Enheden betjenes fra et separat kontrolpanel.
Konsekvenser ved forkert drift
Kondens. Der dannes ofte masser af fugt i vådrum, når der tørres tøj, bades osv.
+YLVbXGHOXIWHQHUNROGDINºOHUGHQY¨JJHQHRJIXJWHQLLQGHOXIWHQNDQNRQGHQVHUHV
S§bHQKHGHQHvis du oplever dette, skal ventilationen øges til maks., når der dannes masser
DIbIXJWØget ventilation sikrer, at den fugtige luft trækkes ud af rummet og erstattes
DIbPHUHbWºUOXIW
Filtre. Gamle og blokerede filtre giver dårlig ventilation og kan også forårsage
kondensproblemer.
Nye boliger. Nye boliger afgiver store mængder fugt og gasser fra tekstiler, byggematerialer,
maling osv. Dette kaldes også
afgasning
og kan forårsage misfarvning af vægge og overflader
i boligen. Derfor er ventilation meget vigtig!
Styring
Installatør:
se kvikguide
(116628).
Forbruger:
se manual
(116908).
Flexit GO
(standard)
.RQWUROSDQHO&Ζb
(tilbehør)
Se manual
(116081).
7
NORDIC S4
Dokumentation
Rengøring af blæserne
Hvis blæserne skal bevare deres kapacitet,
er det vigtigt at sikre, at de er rene.
Det er især vigtigt for systemer, der er
forbundet med et emfang. Blæserne skal
derfor afmonteres og efterses hvert år
og rengøres, hvis der er snavs og fedt på
blæserbladene. Rengør blæserbladene
med sprit på en klud eller børste og
HYWbWU\NOXIW
NB! Motoren må ikke komme i kontakt
med vand.
Funktionskontrol
Under vedligeholdelse skal systemet
kontrolleres for at sikre, at vigtige dele
fungerer korrekt:
Blæsere
Sæt enheden på maks., og kontrollér,
DWbLQGEO¨VQLQJVOXIWYHQWLOHUQHEO¨VHU
RJbIUDOXIWYHQWLOHUQHVXJHU
Rotorveksler
Det er afgørende, at denne roterer,
Q§UbGHUHUEHKRYIRUYDUPHJHQYLQGLQJHQ
I[KYLVXGHWHPSHUDWXUHQHUXQGHUbr&
Hvis rotoren ikke fungerer korrekt,
YLVHVHWbIHMOVLJQDOS§EHWMHQLQJVSDQHOHW
Kontrollér også, at luftindtag og -afkast
HUbIULHRJLNNHEORNHUHGHDIEODGHRJVNLGW
8GVNLIWQLQJDIȴOWUH
Afhængigt af, hvor støvede RPJLYHOVHUQHbHU
bliver filtrene efterhånden blokerede og
slipper mindre luft igennem. Filtrene skal
derfor skiftes mindst én gang om året
(normalt om efteråret).
/¨VPHUHLSURGXNWHWVEUXJHUPDQXDORJbLQVWDOODWLRQVDQYLVQLQJHU
De kan også downloades på www.flexit.com.
Opbevar projekteringsdokumenterne, inkl. ventilationstegningerne,
forsvarligt.
21 3
%HJJHȴOWUHE§GHȴOWHUHWIRULQGEO¨VQLQJVOXIW
RJbIUDOXIWVNDOVNLIWHVVDPWLGLJ
21 4
3
Vedligeholdelse
!
Strømmen til enheden skal afbrydes før enhver
form for vedligeholdelse. Vent derefter et par
minutter på, at blæserne standser.
8
TUOTENUMERO 800130, 800131, 800132, 800133
Nordic S4
Pikaopas 115553FI-01
2018-03
Järjestelmän kuvaus
Laite hoitaa kotisi ilmanvaihtoa.
Se toimittaa raitista ilmaa olohuoneeseen ja makuuhuoneisiin yleensä kattoon
sijoitettujen venttiilien kautta. Samaan aikaan käytettyä ilmaa imetään keittiöstä,
pesuhuoneesta, wc-tiloista ja kodinhoitohuoneesta.
Laitteessa on pyörivä lämmönvaihdin, joka ottaa talteen noin 80 % imetyn ilman
lämmöstä ja siirtää sen tarvittaessa tuloilmaan.
Laitetta käytetään erillisestä ohjauspaneelista.
Väärän käytön seuraukset
Kosteuden tiivistyminen Märkätiloista tulee usein runsaasti kosteutta vaatteiden
kuivaamisesta, suihkussa käynnistä tms. johtuen. Jos ulkona on kylmä, seinät jäähtyvät ja
sisällä oleva kosteus saattaa tiivistyä laitteen pinnalle. Jos näin tapahtuu, lisää ilmanvaihto
maksimiin silloin, kun kosteutta syntyy. Ilmankierron lisäämisellä varmistetaan, että kostea
ilma imetään tilasta ja korvataan kuivemmalla ilmalla.
Suodattimet Vanhat ja tukkeutuneet suodattimet voivat myös aiheuttaa kosteuden
tiivistymistä.
Uudet rakennukset Uusissa rakennuksissa tulee runsaasti kosteutta ja kaasuja tekstiileistä,
rakennusmateriaaleista, maalista jne. Tämä
ilmiö
saattaa aiheuttaa kodin seinien ja pintojen
värjäytymistä. Tästä syystä ilmanvaihdolla on tärkeä tehtävä!
Säätö
Asentaja, katso
pikaopas
(116628).
Kuluttaja,
katso
käyttöohje
(116908).
Flexit GO
(vakio)
CI 70 -ohjauspaneeli
(lisävarusteet)
Katso käyttöohje
(116081).
9
NORDIC S4
Asiakirjat
Puhaltimien puhdistaminen
Jotta puhaltimet säilyttävät
kapasiteettinsa, on tärkeää varmistaa,
että ne ovat puhtaita. Tämä on erityisen
tärkeää liesituulettimeen kytkettyjen
järjestelmien kohdalla. Tästä syystä
puhaltimet pitää irrottaa vuositarkastusta
varten, ja ne on puhdistettava, jos likaa
ja rasvaa on päässyt kerääntymään
puhaltimen siipiin. Puhdista tuulettimen
siivet metyloidulla alkoholilla ja liinalla
tai harjalla ja mahdollisuuksien mukaan
paineilman avulla.
Huom.! Varmista, ettei moottoriin
S¦¦VHbYHWW¦
Toiminnan tarkistus
Järjestelmä pitää tarkistaa huollon aikana,
jotta voidaan varmistaa, että tärkeät
RVDWbWRLPLYDWRLNHLQ
Puhaltimet
Aseta laite maksimille ja tarkista,
HWW¦bWXORLOPDYHQWWLLOLWSXKDOWDYDW
MDbHWW¦bLPXYHQWWLLOLWLPHY¦W
Roottori
On ehdottoman tärkeää, että roottori
pyörii silloin, kun lämpöä pitää ottaa
talteen, esim. jos ulkolämpötila on
alle 10 °C. Jos roottori ei toimi oikein,
ohjauspaneelilla näkyy vikailmoitus.
Tarkista myös, että ilmanotto- ja
-poistoaukot ovat puhtaat, eikä lehdet
WDLbPXXOLNDS¦¦VHWXNNLPDDQQLLW¦
Suodattimien vaihtaminen
Ympäristön pölyisyydestä riippuen
suodattimet tukkeutuvat ajan myötä,
MDbY¦KHPP¦QLOPDDS¦¦VHHYLUWDDPDDQ
niiden läpi. Tästä syystä suodattimet on
vaihdettava vähintään kerran vuodessa
(yleensä syksyisin).
Lisätietoa saa tuotteen mukana toimitetusta käyttöohjeesta
ja asennusohjeesta.
Voit ladata ne myös osoitteesta www.flexit.com.
Säilytä asiakirjat ja piirustukset turvallisessa paikassa.
21 3
0ROHPPDWVXRGDWWLPHWVHN¦WXORHWW¦SRLVWRLO-
PDDYDUWHQRQYDLKGHWWDYDVDPDDQDLNDDQ
21 4
3
Ylläpito
!
Laite on irrotettava sähkövirrasta ennen minkään
huoltotöiden tekemistä. Odota muutama minuutti
puhaltimien pysähtymistä.
Produktnavn
Produktdatablad ARTIKKELNR.-VERSJON
ÅR-MÅNED
10
ART.NO. 800130, 800131, 800132, 800133
115553EN-01
2018-03
Quick Guide
Nordic S4
System description
The unit provides ventilation in the home.
It supplies fresh air to living rooms and bedrooms via valves, which are normally
located in the ceiling. At the same time used air is extracted from the kitchen,
bathroom, toilet and laundry room.
The unit contains a rotating heat exchanger that recovers around 80% of the heat
in the extract air and transfers it to the supply air when needed.
The unit is operated from a separate control panel.
Consequences of incorrect operation
Condensation. A lot of moisture is often generated in wet rooms as a result of drying
clothes, showering, etc. If the outdoor air is cold, it will cool the walls down and the moisture in
the indoor air could condense on the unit. If you experience this, you must increase ventilation
to Max when a lot of moisture is being generated. Increased ventilation will ensure that the
humid air is extracted from the room and replaced with drier air.
Filters. Old and blocked filters provide poor ventilation and can also cause condensation
problems.
New homes. New homes give off large quantities of moisture and gases from textiles, build-
ing materials, paint, etc. This is known as
off-gassing
and can cause discolouration of walls
and surfaces in the home. Ventilation is therefore very important!
Control
For installer,
see quick guide
(116628).
For consumer,
see manual
(116908).
Flexit GO
(standard)
CI 70 control panel
(accessories)
See manual
(116081).
Autres manuels pour Nordic S4
4
Table des matières
Langues :
Autres manuels Flexit Ventilateur
Flexit
Flexit Roomie Dual Manuel de la liste des pièces
Flexit
Flexit Roomie One WiFi Manuel de la liste des pièces
Flexit
Flexit Roomie Dual Manuel de la liste des pièces
Flexit
Flexit AERO 100 Manuel utilisateur
Flexit
Flexit 100 DFM Manuel utilisateur
Flexit
Flexit Elect 100 STD Manuel utilisateur
Flexit
Flexit 100 DF Manuel utilisateur
Flexit
Flexit EASY 100 Manuel utilisateur
Flexit
Flexit Roomie One WiFi Manuel utilisateur
Flexit
Flexit 100 DFM Manuel utilisateur
Flexit
Flexit Silent Eco Series Manuel utilisateur
Flexit
Flexit Eq 2 Manuel de la liste des pièces
Flexit
Flexit K2.1 Manuel utilisateur
Flexit
Flexit 100 DFM Manuel utilisateur
Flexit
Flexit VARIO Manuel utilisateur
Flexit
Flexit Eq 2 Manuel de la liste des pièces
Flexit
Flexit Silent Eco Manuel utilisateur
Flexit
Flexit 119713 Manuel utilisateur
Flexit
Flexit 100 DF Manuel utilisateur
Flexit
Flexit Nordic CL3 Manuel utilisateur
