Flexit Motion 114258 Manuel utilisateur

Motion

114239-03

2017-12

ART.NR.:

114258

Brukerveiledning side 2

Bruksanvisning sida 15

Käyttöopas sivu 28

User guide page 41

Instrukcja strona 54

Bedienungsanleitung seite 67

Viften er konstruert for ventilasjon av våtrom, men kan også brukes i andre typer rom hvor man ønsker ventilasjon.

Viften har en rekke funksjoner som er beskrevet i denne veiledningen. Les veiledningen grundig og ta vare på den til senere bruk.

Dette apparatet må ikke benyttes av små barn eller

personer med nedsatte fysiske eller psykiske evner, eller

som ikke har erfaring med eller kjenner til bruken av

apparatet med mindre de får opplæring eller er under

tilsyn eller instrueres i bruken av apparatet av en

ansvarlig person. Påse at barn ikke leker med apparatet.

Elektrisk tilkopling skal utføres av autorisert

installatør

Produktet må ikke behandles som husholdningsavfall.

Det skal derimot bringes til et mottak for resirkulering av

elektrisk og elektronisk utstyr.

Våre produkter er i kontinuerlig utvikling og vi

forbeholder oss derfor retten til endringer. Vi tar også forbehold

om eventuelle trykkfeil som måtte oppstå.

Innhold

Emballasjen består av:

• Vifte - 1 stk

• Fjernkontroll - 1 stk

• Stuss Ø100 mm - 1 stk

• Stuss Ø125 mm - 1 stk

• Skruesett - 1 stk

• Brukerveiledning - 1 stk

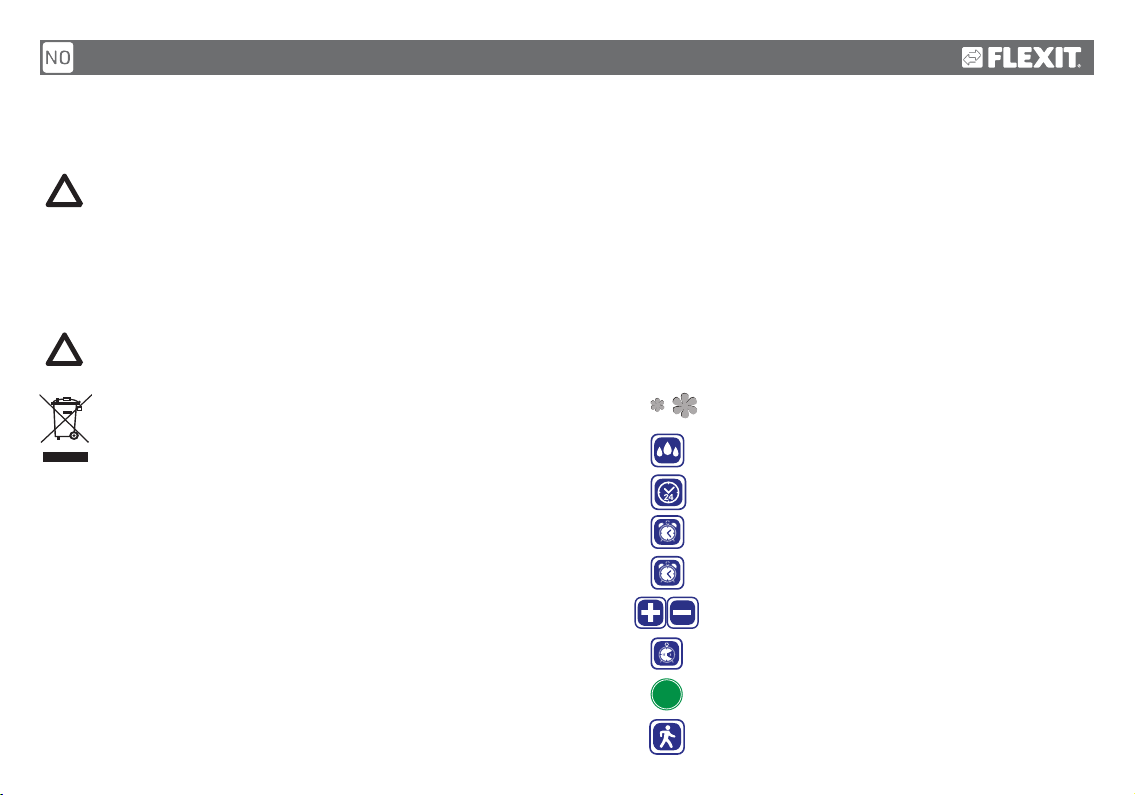

Silent modus og Max modus

Automatisk fuktstyring

24 Hours modus

Timer for ettergangstid

Timer for forsinket start

Hastighetsregulering

Intervallventilasjon

Pausefunksjon

Bevegelsessensor med rekkevidde 4 m/ 100˚

Funksjoner

Beskrivelse

BrukerveiledningBrukerveiledning

PAUS E

100-240 V / 50-60 Hz

3,8 W

0,03 A

2200 RPM

IP 44

0,35 Kg

Omgivelsestemperatur +1° - +45°C

Viften har ﬁre driftsmodus:

STANDBY - Viften er av inntil den mottar signal fra bevegelsessensor, fuktssensor eller ekstern bryter.

24 HOURS - Døgnkontinuerlig ventilasjon på minimum hastighet. Når fuktighetsnivå øker går viften over til Max-modus

(som standard), eller til Silent-modus (endret av bruker). Viften går til Silent-modus på signal fra bevegelses-

sensor eller ekstern bryter hvis dette er tilkoblet.

SILENT - Stillegående driftsmodus med ti trinns hastighetsregulering. Kan aktiveres av bevegelsessensor, ekstern bryter

eller viftens fuktsensor.

MAX - Maks hastighet med ti trinns regulering. Aktiveres som standard av viftens fuktsensor når luftfuktigheten øker.

Tekniske data

Brukerveiledning

Ø Speed dB(A) 3m Pa Max Min - Max

24 Hours 17 33 -

Silent 22 19 74 58 - 74

Max 31 31 91 66 - 91

24 Hours 17 40 -

Silent 21 20 90 69 - 90

Max 32 32 115 87 - 115

100 mm

125 mm

m³/h

152

206

29 28

100/125

Montering

For å oppnå best mulig resultat bør viften monteres høyest

mulig på vegg. Viften er dobbeltisolert og trenger ikke jord.

Bør monteres så langt fra friskluftsinntaket som mulig for å

oppnå best mulig luftgjennomstrømming i rommet. Den nye

luften tilføres enten direkte utenfra gjennom veggventil, eller

fra tilliggende rom, f.eks. gjennom rist eller spalte i dør.

Viften kan monteres både horisontalt og vertikalt. Fig. 1.

Viften har en integrert strømbryter. Fig. 2.

(Bryter har allpolig brudd, 2 mm kontaktavstand).

Viften er designet for montering i rund kanal med dimensjon

Ø 100 mm og Ø 125 mm. Velg medfølgende stuss etter

behov. Fig. 3. Viften kan også monteres uten stuss over

åpningen hvis denne avviker fra disse dimensjonene.

1. Elektrisk tilkopling skal utføres av autorisert in-

stallatør i henhold til koplingsskjema.

2. Skjær ut et hull i veggen som er litt større enn stussens

diameter.

3. Tilpass en veggjennomføring/kanal mellom utvendig og

innvendig åpning. Gjennomføringen skal ha et svakt fall

mot yttervegg slik at evt. kondens renner ut.

4. Ta av frontdeksel ved å vippe fronten over sneppfestene i

bunn eller topp. Fig 4.

5. Viften har tre utstansinger for kabelgjennomføring. Skjær

ut den som passer installasjonen. Fig 5.

6. Følg anvisningene på neste side.

Fig. 1

Fig. 2

Fig. 4 Fig. 5

Fig. 3

BrukerveiledningBrukerveiledning

Brukerveiledning

8109

BrukerveiledningBrukerveiledning

Koblingsskjema 1 - STANDBY modus

Viften er i standby og går ikke.

Aktiveres 24 Hours modus så går viften kontinuerlig på laveste

hastighet. Når bevegelsessensoren aktiveres, går viften over til

SILENT modus. Dersom det ikke registreres noen bevegelse, går

viften tilbake til hvilemodus. Når fuktigheten stiger starter viften i

MAX modus (standard instilling), eller i SILENT modus (endret av

bruker). Når fuktigheten er ventilert ut går viften tilbake til standby

eller 24 Hours modus.

Koblingsskjema 2 - SILENT modus

Viften går kontinuerlig i SILENT modus.

24 Hours modus kan ikke aktiveres. Uansett hvilket signal

bevegelsessensoren får, vil viften kjøre i SILENT modus.

Når fuktigheten stiger starter viften i MAX modus (standard

innstilling), eller fortsetter i SILENT modus (endret av bruker).

Når fuktigheten er ventilert ut går viften tilbake til SILENT

modus.

Brukerveiledning

Koblingsskjema 3 - Ekstern bryter

LT kontakt er tilkoblet ekstern bryter/lysbryter.

Viften er i standby og går ikke.

Aktiveres 24 Hours modus så går viften kontinuerlig på laveste

hastighet.

Den eksterne bryteren aktiverer viften som starter i SILENT

modus. Når bryteres slås av går viften tilbake til standby.Når

bevegelsessensoren aktiveres, går viften over til SILENT modus.

Dersom det ikke registreres noen bevegelse, går viften tilbake til

hvilemodus.

Når fuktigheten stiger starter viften i MAX modus (standard innstilling),

eller i SILENT modus (endret av bruker). Når fuktigheten er ventilert ut

går viften tilbake til standby eller 24 Hours modus.

Koblingsskjema 4 - Pulsbryter

LT kontakt er tilkoblet pulsbryter som aktiveres når

dør til rommet åpnes.

Viften er i standby og går ikke.

Aktiveres 24 Hours modus så går viften kontinuerlig på laveste

hastighet. Pulsbryter aktiverer viften som starter i SILENT modus og

går iht TIMER-innstilt ettergangstid. Når bevegelsessensoren aktiveres,

går viften over til SILENT modus. Dersom det ikke registreres noen

bevegelse, går viften tilbake til hvilemodus.

Når fuktigheten stiger starter viften i MAX modus (standard innstilling),

eller i SILENT modus (endret av bruker). Når fuktigheten er ventilert ut

går viften tilbake til standby eller 24 Hours modus.

BrukerveiledningBrukerveiledning

Innstillinger

Viften er fabrikkinnstilt og klar til bruk og krever ingen ekstra

innstillinger.

Er det behov for justeringer gjøres dette på viftens

kontrollpanel eller på medfølgende fjernkontroll.

Fjernkontrollens rekkevidde er 3 meter. Rett vinkel mot viften

gir best signaler. Mottatt signal bekreftes med et lydsignal. I

tilfelle signal uteblir så gå nærmere og prøv på nytt.

SILENT modus hastighetsregulering

Trykk på bryter “3CP” og “4CP” på viftens kontrollpanel, eller

bryter “4RC” på fjernkontrollen.

For å se innstilt hastighet trykk en gang på brytere “3CP”,

“4CP” eller “4RC”.

MAX Modus hastighetsregulering

Trykk og hold bryter “7CP” og så trykk “3CP” og “4CP” på

viftens kontrollpanel, eller “5RC” på fjernkontrollen.

For å se innstilt hastighet trykk og hold “7CP” og så trykk en

gang på “3CP” eller “4CP” samtidig. For å se innstilt hastighet

med fjernkontrollen trykk “5RC”.

Valg av modus for fuktavtrekk

Som standard er avtrekksmodus MAX modus.

Endring av modus mellom SILENT og MAX kan gjøres

ved å trykke inn bryter “1CP” på kontrollpanelet, eller på

fjernkontrollens brytere “2RC” (SILENT) og “3RC” (MAX).

MAX modus gir best avtrekk. SILENT modus gir lavest lyd.

For å se innstilt modus trykk bryter “1CP” en gang. SILENT MAX

1C P

2C P

3C P

4C P

5C P

6C P

7C P

TEMPERATURE SETTINGS

TIMER SE TTINGS

PAUS E

MAX

SILENT

ON/OFF

24 H

ON/OFF

MOV E

1R C

2RC

3RC

4RC

6RC

5RC

7RC

9RC

8RC

10RC 11RC

Brukerveiledning

Justering av timer for fuktavtrekk

Når fukt er ventilert ut og nivå er stabilisert fortsetter viften å gå iht

timerens innstiling før den går tilbake til foregående modus.

Stabilisering av luftfuktighet er deﬁnert som en fuktendring på maks 3% i

løpet av 5 minutter.

Fabrikkinnstilling er 30 minutter. Hvis fuktigheten øker mindre enn 20% i

løpet av 10 minutter endres ettergangstiden til 15 minutter.

Justering av timer:

Trykk og hold bryter “7CP” og velg tid med “2CP” på viftens kontrollpanel.

Denne justeringen er ikke mulig fra fjernkontrollen.

For å se innstilt ettergangstid trykk og hold “7CP” og trykk “2CP” en gang.

Timer for ettergangstid

Timeren styrer hvor lenge viften går etter at den er aktivert av

bevegelsessensoren eller en ekstern bryter. Viften går iht innstilt

ettergangstid før den går tilbake til foregående modus.

Fabrikkinnstilling er 5 minutter.

Justering av timer:

Velg ettergangstid med bryter “2CP” på kontrollpanelet, eller “9RC” (5, 15,

30) på fjernkontrollen.

Trykk “2CP” på kontrollpanelet en gang for å se innstilt tid.

Timer for forsinket start

Timer gjør at viften starter en deﬁnert tid etter at den har blitt aktivert av

bevegelsessensoren, en ekstern bryter eller den interne fuktsensoren.

Ved kortere opphold i rommet kan dette være hensiktsmessig.

Fabrikkinnstilling er 0 minutter. Justering av timer:

Trykk og hold bryter “5CP” og velg tid med “2CP” på kontrollpanelet, eller

trykk “8RC” (0,2,5) på fjernkontrollen.

Trykk og hold “5CP” og trykk “2CP” en gang på kontrollpanelet for å se

innstilt tid.

30 minutter 60 minutter45 minutter

5 minutter 30 minutter15 minutter

0 minutter 5 minutter2 minutter

BrukerveiledningBrukerveiledning
