Festo EasyPort USB D16A Manuel utilisateur

721876

DEENESFR

EasyPort USB

Manual

CD-ROM included

Order No.: 721876

Edition: 11/2008

Authors: Eberhardt, Löffler

Graphics: Schwarzenberger

Layout: 11/2008

Internet: www.festo-didactic.com

e-mail: [email protected]

The copying, distribution and utilization of this document as well as the

communication of its contents to others without expressed

authorization is prohibited. Offenders will be held liable for the payment

patent, utility model or ornamental design registration.

Hinweis

Soweit in dieser Broschüre nur von Lehrer, Schüler etc. die Rede ist,

sind selbstverständlich auch Lehrerinnen, Schülerinnen etc. gemeint.

Die Verwendung nur einer Geschlechtsform soll keine

geschlechtsspezifische Benachteiligung sein, sondern dient nur der

besseren Lesbarkeit und dem besseren Verständnis der

Formulierungen.

 721876 3

English _______________________________________________ 87

Español ______________________________________________ 171

Français ______________________________________________ 255

Die Kapitel 7 bis 10 finden Sie in der PDF-Datei

zum EasyPort USB Handbuch auf der mitgelieferten CD-ROM

1. Einleitung __________________________________________ 5

1.1 Überblick zu EasyPort USB ____________________________ 5

1.2 Wichtige Hinweise __________________________________ 11

1.3 Verpflichtung des Betreibers __________________________ 12

1.4 Verpflichtung der Auszubildenden _____________________ 12

1.5 Gefahren im Umgang mit dem Prozessinterface EasyPort ___ 12

1.6 Gewährleistung und Haftung__________________________ 13

1.7 Bestimmungsgemäße Verwendung ____________________ 13

2. Sicherheitshinweise_________________________________ 14

3. Technische Daten ___________________________________ 15

3.1 EasyPort USB allgemein______________________________ 15

3.2 SysLink-Schnittstelle für digitale Daten _________________ 16

3.3 Sub D Buchse für analoge Daten_______________________ 18

3.4 Datenschnittstellen zum PC___________________________ 19

3.5 Stromversorgung ___________________________________ 20

4. Transport/Auspacken/Lieferumfang____________________ 21

5. Aufbau und Funktion ________________________________ 22

5.1 Aufbau von EasyPort USB ____________________________ 22

5.2 Bedienelemente ____________________________________ 24

5.3 Befestigen von EasyPort USB _________________________ 25

5.4 Verbinden von EasyPort USB mit PC und Prozess _________ 26

5.5 Einstellen der Adresse am EasyPort USB ________________ 28

Inhalt

Deutsch

Inhalt

4  721876

6. Inbetriebnahme ____________________________________ 29

7. Softwareschnittstellen zu EasyPort USB_________________ 36

7.1 Überblick: Kommunikation mit EasyPort USB_____________ 36

7.2 Kommunikation über EzOPC __________________________ 38

8. ActiveX Steuerelement zu EasyPort USB_________________ 42

8.1 Verwendung des ActiveX Steuerelementes ______________ 42

8.2 Installation des ActiveX Steuerelementes _______________ 43

8.3 Beispiel: EasyPort Demo-Anwendung___________________ 44

9. Befehlsinterpreter von EasyPort USB ___________________ 51

9.1 Befehlsinterpreter __________________________________ 51

9.2 Befehlsstruktur_____________________________________ 52

9.3 Übertragungsebene _________________________________ 54

9.4 Befehle zur Initialisierung und Diagnose ________________ 56

9.5 Befehle für digitale Signale ___________________________ 58

9.6 Befehle für analoge Signale___________________________ 61

9.7 Befehle zum Messen von analogen Signalen _____________ 68

9.8 Befehle für schnellen Zähler __________________________ 74

9.9 Beispiel: Aufbau einer Verbindung zu EasyPort USB _______ 75

10. Erstellen eigener Anwendungen _______________________ 86

Inhalt der CD-ROM

Prozessmodellsimulation EasyVeep

OPC-Server EasyOPC

Handbuch EasyPort USB

Handbuch EasyVeep

USB-Treiber für EasyPort

EasyPort USB ActiveX Steuerelement

Beispiele zur Ansteuerung

Beispiel mit Excel

Beispiel mit FluidSIM

Beispiel mit InTouch

Beispiel mit LabVIEW

Beispiel mit VC6

 721876 5

Was ist EasyPort USB?

Das Prozessinterface EasyPort USB dient der bidirektionalen

Übertragung von Prozesssignalen zwischen einem realen

Steuerungsprozess in Niedervolttechnik (24 VDC) und einem PC. Um

Rückwirkungen aus dem Prozess auf den PC auszuschließen, werden für

die Datenübertragung zwischen EasyPort USB und dem PC

grundsätzlich nur galvanisch getrennte Schnittstellen verwendet.

Die Einsatzmöglichkeiten von EasyPort USB sind vielfältig:

Steuern eines realen Steuerungsprozesses mit einer Steuerung, die

auf dem PC läuft

Steuern eines simulierten Prozessmodells mit einer realen SPS

Regelung eines realen Prozesses, die Regelung läuft auf dem PC

Aufnehmen und Auswerten von Messwerten aus einem realen

Prozess

1. Einleitung

1.1

Überblick zu

EasyPort USB

1. Einleitung

6  721876

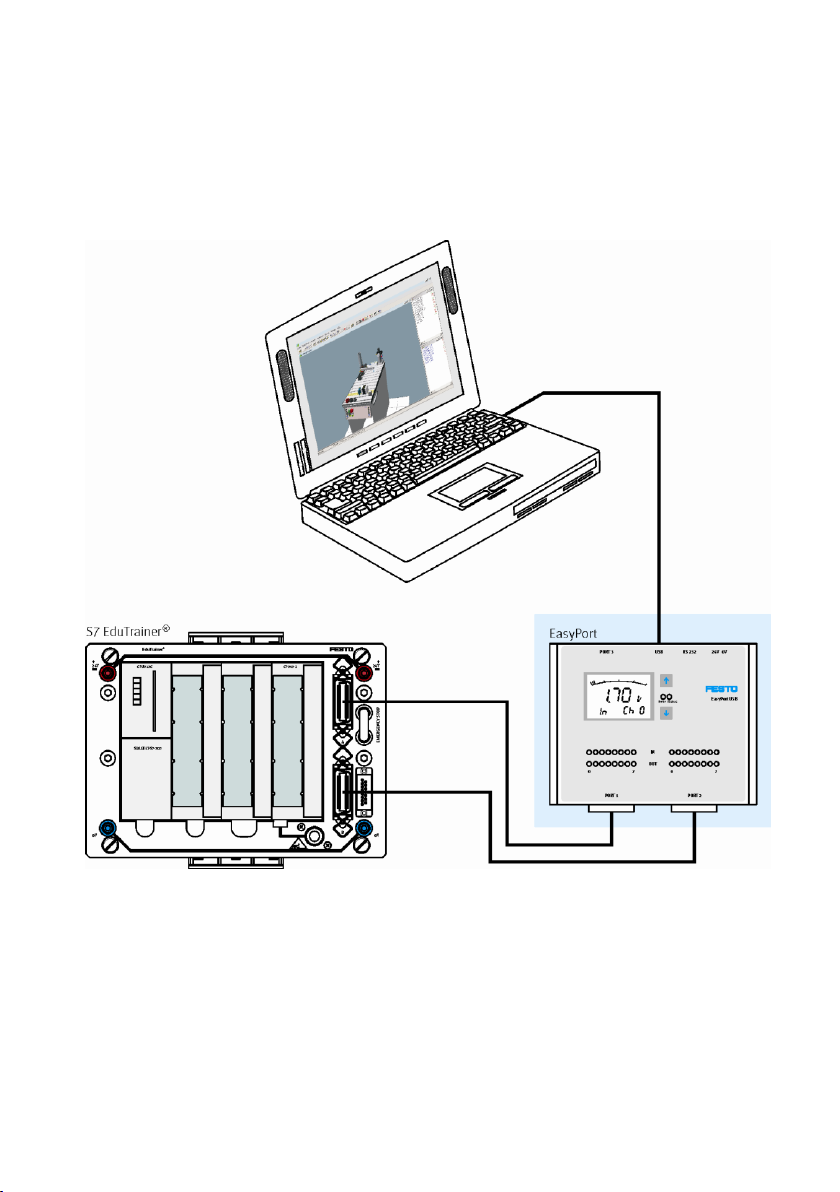

Beispielanwendung: Konfiguration mit simuliertem Prozess und realer SPS

In all diesen Anwendungen verbindet EasyPort USB die reale Welt mit

der virtuellen Welt des PC.

Das Prozessinterface EasyPort USB verfügt über je 16 digitale Ein- und

Ausgänge sowie 4 analoge Ein- und 2 analoge Ausgänge.

1. Einleitung

 721876 7

Maximal 4 EasyPort USB Module können über einen USB Hub oder über

4 USB-Anschlüsse an einem PC zusammengeschaltet werden. Dabei ist

darauf zu achten, dass die Adressen der Module unterschiedlich sind.

EasyPort USB

PORT 2PORT 1

PORT 3 USB RS 232 24V 0V

StatusError

OUT

0707

EasyPort USB

PORT 2PORT 1

PORT 3 USB RS 232 24V 0V

StatusError

OUT

0707

EasyPort USB

PORT 2PORT 1

PORT 3 USB RS 232 24V 0V

StatusError

OUT

0707

EasyPort USB

PORT 2PORT 1

PORT 3 USB RS 232 24V 0V

StatusError

OUT

0707

USB-Hub

Konfiguration mit 4 EasyPort USB Modulen

Für den Austausch der Prozesssignale zwischen EasyPort USB und der

PC-Software steht der OPC-Server EzOPC oder das ActiveX

Steuerelement von EasyPort USB zur Verfügung.

1. Einleitung

8  721876

Wie setzen Sie EasyPort USB ein?

Die Tabelle zeigt Ihnen, wie Sie das Prozessinterface EasyPort USB

zusammen mit anderen Festo Didactic Produkten einsetzen können.

Als realer Steuerungsprozess ist möglich

ein Automatisierungsprozess mit Aktoren und Sensoren

eine reale SPS

eine Simulationsbox.

Auch für die virtuelle Welt stehen Ihnen unterschiedliche

Softwareprogramme zur Verfügung. Es sind Programme zur

Steuerung

Regelung

Messwerterfassung

Visualisierung.

In diesen vorbereiteten Konfigurationen ist EasyPort USB sehr einfach

zu nutzen.

1. Einleitung

 721876 9

Steuern eines realen

Prozesses

Steuern eines

simulierten Prozesses

Messen

Regeln

Software, eingesetzt zur

Steuerung von

Prozessen:

FluidSim (nur digital)

S7PLCSIM

CoDeSys Soft-SPS

Software, eingesetzt zur

Simulation von

Prozessen:

EasyVeep

FluidSim

CIROS

Software, eingesetzt

zur

Messwerterfassung:

FluidLab PA

FluidLab P

FluidLab H

Software, eingesetzt

zur Regelung:

FluidLab PA

FluidLab P

ab Version 2.0

Interface

EasyPort USB:

Schnittstelle

digital/analog

Das EasyPort USB ist die

Schnittstelle zwischen

PC und realem Prozess.

Vom PC aus wird der

Prozess gesteuert.

Interface

EasyPort USB:

Schnittstelle

digital

Das EasyPort USB ist die

Schnittstelle zwischen

PC und SPS.

Die SPS steuert den

simulierten Prozess auf

dem PC.

Interface

EasyPort USB:

Schnittstelle

digital/analog

Das EasyPort USB ist

die Schnittstelle

zwischen PC und

realen Sensoren.

Interface

EasyPort USB:

Schnittstelle

digital/analog

Das EasyPort USB ist

die Schnittstelle

zwischen PC und

realer Regelstrecke.

Realer Prozess:

Simulationsbox,

digital/analog

MPS PA

MPS

TP301

Reale Steuerung:

SPS beliebig

Simulationsbox,

digital

SPS EduTrainer

SPS Board

Reale Sensoren:

Simulationsbox,

digital/analog

MPS PA

TP210

TP610

Reale Regelstrecke:

Simulationsbox,

digital/analog

MPS PA

TP210

TP610

Beispielanwendungen zu EasyPort USB

1. Einleitung

10  721876

Genauso ist es möglich, das Prozessinterface EasyPort USB in eigene

Anwendungen einzubinden. Dazu nutzen Sie das ActiveX Steuerelement

von EasyPort USB. Die Ansteuerung selbst können Sie programmieren

Visual Basic

C++

LabVIEW

InTouch.

Was erfahren Sie in diesem Handbuch?

Das Handbuch beschreibt

wie das Prozessinterface EasyPort USB aufgebaut ist und wie es

funktioniert,

welche Sicherheitshinweise Sie beim Arbeiten mit EasyPort USB

beachten müssen,

welche Schnittstellen und welche Befehle es für die Kommunikation

mit EasyPort USB gibt,

wie Sie die Befehle für EasyPort USB mit einem einfachen Terminal-

Programm ausführen,

wie Sie anhand einer Demo-Anwendung die Methoden des ActiveX

Steuerelementes nutzen,

wo Sie weitere Beispiele für das Einbinden von EasyPort USB in

eigene Anwendungen finden.
