Festo SDE1 Series Manuel utilisateur

(de) Bedienungs−

anleitung

(en) Operating

instructions

Drucksensor

Pressure sensor

SDE1−...

689 940

0511e

US patent no. 6,429,548

SDE1−...

Festo SDE1−... 0511e

Symbole/Symbols: Einbau und Inbetriebnahme nur von qualifi

ziertem Fachpersonal, gemäß Bedienungs

anleitung.

Warnung

Warning, Caution

Hinweis

Please note

Umwelt

Antipollution

Zubehör

Accessories

Fitting and commissioning to be carried out

by qualified personnel only in accordance

with the operating instructions.

Deutsch 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

English 33. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SDE1−...

Festo SDE1−... 0511e Deutsch 3

Drucksensor Typ SDE1−...Deutsch

Inhaltsverzeichnis

1 Bedienteile, Anschlüsse und Varianten 4. . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Schnellinbetriebnahme mit Werkseinstellung 7. . . . . . . . . . . . . . . . . . . . .

3 Funktion und Anwendung 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 Voraussetzungen für den Produkteinsatz 8. . . . . . . . . . . . . . . . . . . . . . . . .

5 Einbau 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Mechanisch (...−R14/R18/H../W../FQ4) 10. . . . . . . . . . . . . . . . . . . . . . . . . . .

Pneumatisch (...−R14/R18/H../W../FQ4) 11. . . . . . . . . . . . . . . . . . . . . . . . . . .

Elektrisch 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 Inbetriebnahme 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Symbolik auf dem Display 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Inbetriebnahme Vorbereitung 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Probelauf 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 Bedienung und Betrieb 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 Wartung und Pflege 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 Ausbau 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 Zubehör 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 Störungsbeseitigung 26. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 Technische Daten 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 Menüstruktur 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SDE1−...

Festo SDE1−... 0511e Deutsch

1 Bedienteile, Anschlüsse und Varianten

12 3 4

679

882

SDE1−...

Festo SDE1−... 0511e Deutsch 5

1Display

2Elektrischer Anschluss

(Ausführung abhängig vom Typ)

3Adapterplatte zur Flächenmontage

4Spannplatte für den Fronttafeleinbau

5Haltewinkel

6Adapter zur Montage an Wartungsgeräte

der MS6−Reihe

7Adapter zur Montage an Wartungsgeräte

der MS4−Reihe

8Druck−/Vakuumanschluss oder −öffnung auf

der Unter− oder Rückseite (Ausführung

abhängig vom Typ)

9Adapter mit Außengewinde zur Montage an

Wartungsgeräte der MS− oder D−Reihe

aJ DOWN−Taste (B)

aA EDIT−Knopf

aB UP−Taste (A)

aC Riegel zur Flanschbefestigung

aD Schutzhaube (optional)

Bild1

SDE1−...

Festo SDE1−... 0511e Deutsch

Merkmale Typenbezeichnung

Drucksensor SDE1−...

Druckbereich −V1−...

(0...−1 bar)

−B2−...

(−1...+1 bar)

−D2−...

(0...2 bar)

−D6−...

(0...6 bar)

−D10−...

(0...10 bar)

Genauigkeit −G2−... (Genauigkeit siehe Technische Daten)

Pneumatischer

Anschluss,

Montage,

Messgröße

−R18− 1) (Außengewinde Rx, Relativdruck)

−R14− 1) (Außengewinde R¼, Relativdruck)

−H18− (InnengewindeGx, Hutschienenmontage, Relativdruck)

−W18− (InnengewindeGx, mit Adapterplatte zur Flächenmontage, Relativdruck)

−FQ4− (Steckanschluss QS−4, Fronttafeleinbau, Differenz− und Relativdruck)

−HQ4− (Steckanschluss QS−4, Hutschienenmontage, Differenz− und Relativdruck)

−WQ4− (Steckanschluss QS−4, mit Adapterplatte zur Flächenmontage, Differenz−

und Relativdruck)

−MS4− (zur Adaption an Wartungseinheiten der MS4−Reihe, Relativdruck)

−MS6− (zur Adaption an Wartungseinheiten der MS6−Reihe, Relativdruck)

Anzeige −C− (LCD−Anzeige mit Hinterleuchtung, bedienoptimiert)

−L− (Leucht−LCD−Anzeige, ableseoptimiert)

Elektrische

Ausgänge

−P1− (1 Schaltausgang PNP)

−P2− (2 Schaltausgänge PNP)

−PU− (1 Schaltausgang PNP und 0...10 V analog)

−PI− (1 Schaltausgang PNP und 4...20 mA analog)

−2I− 2) (2 Schaltausgänge PNP und 4...20 mA analog)

−N1− (1 Schaltausgang NPN)

−N2− (2 Schaltausgänge NPN)

−NU− (1 Schaltausgang NPN und 0...10 V analog)

−NI− (1 Schaltausgang NPN und 4...20 mA analog)

Elektrischer

Anschluss

−M8− (Stecker M8x1)

−M12− (Stecker M12x1)

Anschlusskabel −G (SIM−Kabel mit gerader Anschlussdose, 2,5 m)

−W (SIM−Kabel mit Winkel−Anschlussdose, 2,5 m)

−G5 (SIM−Kabel mit gerader Anschlussdose, 5 m)

−W5 (SIM−Kabel mit Winkel−Anschlussdose, 5 m)

1) z.B. zur Montage an eine Wartungseinheit der MS− oder D−Reihe

2) Nicht über den Produktbaukasten bestellbar (Sondervariante)

Bild2

SDE1−...

Festo SDE1−... 0511e Deutsch 7

2 Schnellinbetriebnahme mit Werkseinstellung

Der SDE1−... wird mit folgender Werkseinstellung ausgeliefert:

SSchaltverhalten: Schwellwert−Komparator

SSchaltcharakteristik: NO (normally open  Schließer)

SHysterese: 0,2% FS (Full Scale).

Wenn Sie die Werkseinstellung nutzen möchten, können Sie einen Schaltpunkt für

Out A oder Out B wie folgt festlegen:

Nach dem Einschalten der Betriebsspannung befindet sich der SDE1−... automa

tisch im RUN−Modus (Grundstellung). Wenn Sie nicht sicher sind, ob sich der

SDE1−... im RUN−Modus befindet, halten Sie 3 s den EDIT−Knopf gedrückt. Der

SDE1−... ist dann im RUN−Modus. Schaltpunkte können Sie manuell einstellen oder

teachen.

So stellen Sie einen Schaltpunkt manuell ein:

1. Um den EDIT−Mode zu aktivieren, EDIT−Knopf drücken. [Out A] blinkt.

2. Wenn Sie Out B einstellen möchten, B−Taste (DOWN) drücken. [Out B] blinkt.

3. 2 mal EDIT−Knopf drücken. SP−Feld blinkt.

4. Den gewünschten Schaltpunkt mit den Tasten UP/DOWN einstellen.

5. EDIT−Knopf 3 s gedrückt halten. Der SDE1−... ist dann im RUN−Modus.

So teachen Sie einen Schaltpunkt:

1. Messdruck anlegen (Relativdruck p1 / Differenzdruck p1  p2).

2. Um den Messwert als Teach−Punkt (TP1) für Out A zu übernehmen, zuerst die

A−Taste, dann zusätzlich EDIT−Knopf drücken ([A] blinkt).

Oder:

Um den Messwert als ersten Teach−Punkt (TP1) für Out B zu teachen, zuerst

die B−Taste, dann zusätzlich EDIT−Knopf drücken ([B] blinkt).

3. Punkt 1 und 2 für den gleichen Ausgang wiederholen. Daraufhin wird der

zweite Teach−Punkt (TP2) übernommen und der neue Schaltpunkt (SP) gültig.

Der SDE1−... ist dann wieder im RUN−Modus.

Bei der Einstellung Schwellwert−Komparator gilt: Der neue (geteachte) Schaltpunkt

(SP) ergibt sich aus dem Mittelwert beider Teach−Punkte (TP1, TP2).

Berechnungsformel: SP = 1/2 (TP1 + TP2)

Wenn beide Teach−Punkte gleich sind, gilt: SP = TP1 = TP2.

SDE1−...

Festo SDE1−... 0511e Deutsch

3 Funktion und Anwendung

Der SDE1−... dient bestimmungsgemäß zur Überwachung von Druckveränderungen

in Druckleitungssystemen oder Endgeräten und zur Umwandlung pneumatischer

Druckwerte in elektrische Signale, die für Steuerungs− oder Regelfunktionen nutz

bar sind. Die Messung erfolgt über ein piezoresistives Sensorelement mit nachge

schalteter elektronischer Auswerteeinheit. Das Messergebnis wird nummerisch im

Display angezeigt. Die Anbindung an übergeordnete Systeme erfolgt je nach Typ

über 1 oder 2 Schaltausgänge oder Analogausgänge.

Die Produktausführungen P2, 2I und N2 (siehe Bild2) bieten 2 Schaltausgänge

(Out A/Out B). Andere Produktausführungen bieten nur 1 Schaltausgang (Out A).

Die Schaltausgänge lassen sich als Öffner und Schließer konfigurieren. Die ge

wünschten Schaltpunkte lassen sich als Schwellwert− oder Fenster−Komparator

festlegen. Die Produktausführungen FQ4, HQ4 und WQ4 (siehe Bild2) bieten 2

pneumatische Anschlüsse zur Differenzdruckmessung (Messdruck p1  Bezugs

druck p2). Wird p2 nicht verschlaucht, ist der Umgebungsdruck der Bezugsdruck

(Relativdruckmessung). Die Produktausführungen PU, PI, NU, NI (siehe Bild2)

bieten einen Analogausgang, der den Messwert als elektrisches druckpropor

tionales Signal weiterleitet.

4 Voraussetzungen für den Produkteinsatz

Warnung

Abhängig von der Funktionalität der Maschine/Anlage kann die Manipulation

von Signalzuständen schwere Personen− oder Sachschäden verursachen.

SBerücksichtigen Sie, dass das Ändern des Schaltverhaltens der Schaltaus

gänge im EDIT−Modus sofort wirksam wird.

Aktivieren Sie den Passwortschutz (Sicherheitscode), um das versehentliche

Ändern durch unbefugte Dritte zu verhindern (siehe Abschnitt 6 unter EDIT−

Modus).

Hinweis

Durch unsachgemäße Handhabung entstehen Fehlfunktionen.

SStellen Sie sicher, dass die folgenden Vorgaben stets eingehalten werden.

SDE1−...

Festo SDE1−... 0511e Deutsch 9

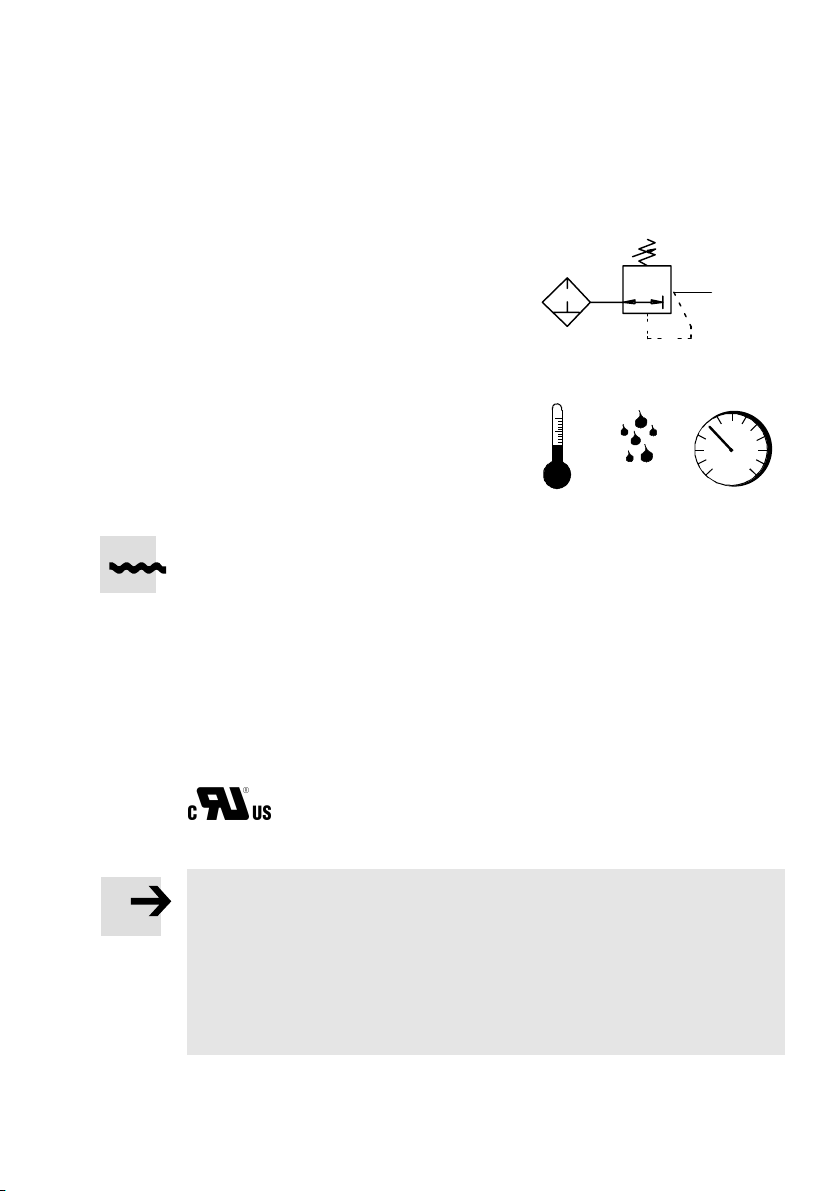

SVergleichen Sie die Grenzwerte in dieser

Bedienungsanleitung mit denen Ihres Ein

satzfalls (z.B. Betriebsmedium, Drücke,

Kräfte, Momente, Temperaturen, Massen,

Geschwindigkeiten, Spannungen).

SBerücksichtigen Sie die Umgebungsbedin

gungen am Einsatzort.

SBerücksichtigen Sie die Vorschriften der

Berufsgenossenschaft, des Technischen

Überwachungsvereins, des VDE oder

entsprechende nationale Bestimmungen.

SEntfernen Sie die Transportvorkehrungen

wie Schutzwachs, Folien (Polyamid),

Kappen (Polyethylen), Kartonagen.

Die Verpackungen sind vorgesehen für eine Verwertung auf stofflicher Basis

(Ausnahme: Ölpapier = Restmüll).

SVerwenden Sie den Artikel im Originalzustand ohne jegliche eigenmächtige

Veränderung.

Einsatzbereich und Zulassungen

Produktausführungen, die mit folgendem Zeichen versehen sind, erfüllen die

Anforderungen nach:

 Recognized Component Marks for Canada and the United States

Only for use in Class 2 Circuits.

Hinweis

Beachten Sie Folgendes, wenn in Ihrem Einsatzfall die Anforderungen nach

Recognized Component Marks for Canada and the United States" erforderlich

sind:

 Vorschriften zur Einhaltung der UL−Zulassung finden Sie in der UL−spezifi

schen Kurz−Bedienungsanleitung. Es gelten vorrangig die dortigen techni

schen Angaben. Die technischen Angaben in der vorliegenden Dokumenta

tion können abweichende Werte aufweisen.

Bild3

LF−... LR−...

Bild4

[°C] [%] [mbar]

SDE1−...

Festo SDE1−... 0511e Deutsch

5 Einbau

Mechanisch (...−R14/R18/H../W../FQ4)

SBefestigen Sie den SDE1−... an der vorgesehenen Stelle.

SDE1−G2−...

R14/R18 H.. W.. FQ4

Wartungseinheit MS−

oder D−Reihe

Hut

schiene

Wand−/Flächen

befestigung

Fronttafeleinbau

SDen Adapter mit max.

folgendemAnzugs

drehmoment festzie

hen 1)



R14 :12Nm

SAdapterplatte

montieren

(z.B. 2 x M3)

MaximalesAnzugsdrehmo

ment: 0,5 Nm (Spannplatte

gegen Fronttafel)

1. SDE1−... in die Aus−

sparung (85 5 x 36 mm)

R14−...: 12 Nm

R18−...: 7 Nm

Ein zusätzliches Abdich

ten des PTFE−beschich

tetenAnschlussgewin

des ist nicht notwendig.

SDen SDE1−... in die Hut

schiene oder Adapterplatte

einhängenundandrücken,

bis der Befestigungsschie

ber (a) einrastet.

sparung (85,5 x 36 mm)

der Fronttafel einführen.

Spannplatteeinhängen

und andrücken bis der

Befestigungsschieber

einrastet.

2. Schrauben eindrehen 2)

1) Mit einem Sechskant−Schraubenschlüssel  Schlüsselweite 5 mm

2) Bei Fronttafelstärke kleiner 2 mm keine Unterlegscheiben verwenden.

Bild5

Autres manuels pour SDE1 Series

Table des matières

Langues :

Autres manuels Festo Accessoires

Festo

Festo AS-i Series Manuel de la liste des pièces

Festo

Festo VN Series Manuel utilisateur

Festo

Festo SDBT-MSX Manuel de la liste des pièces

Festo

Festo SPAU Manuel utilisateur

Festo

Festo SDE5 series Manuel de la liste des pièces

Festo

Festo SBSI-EN Manuel utilisateur

Festo

Festo VMPA-FB-PS Series Manuel utilisateur

Festo

Festo SOPA Manuel utilisateur

Festo

Festo SFAB-10U Manuel utilisateur

Festo

Festo SOEC-RT-Q50-PS-S-7L Manuel utilisateur

Festo

Festo SRAP-M-CA1 Series Manuel utilisateur

Festo

Festo SDAP-...-M50-Series Manuel utilisateur

Festo

Festo SDE5 series Manuel utilisateur

Festo

Festo SDE5 series Manuel utilisateur

Festo

Festo HMP-...-SL Series Manuel utilisateur

Festo

Festo SDE3 series Manuel utilisateur

Festo

Festo SFAM-62 Manuel utilisateur

Festo

Festo SDE3 series Manuel utilisateur

Festo

Festo SFAW Series Manuel utilisateur

Festo

Festo SOPA Series Manuel utilisateur

Festo

Festo SRAP-M-CA1 Series Manuel utilisateur

Festo

Festo SFAW Manuel utilisateur

Festo

Festo SBSi Manuel utilisateur

Festo

Festo SDE5 series Manuel utilisateur

Manuels Accessoires populaires d'autres marques

Hillco

Hillco 2810 Manuel utilisateur

Siemens

Siemens QSA2700D Manuel de l'opérateur

Contours

Contours ZY024 Manuel utilisateur

Saivod

Saivod VS621 Manuel utilisateur

Virtuox

Virtuox VirtuCLEAN 2.0 Manuel utilisateur

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Manuel utilisateur

Z-Wave

Z-Wave HSD-200Z Manuel utilisateur

turck

turck FMX-IM-2UPLI63FX Manuel utilisateur

Decagon Devices

Decagon Devices 10HS Manuel utilisateur

UPPAbaby

UPPAbaby Cup Holder Manuel utilisateur

Elko

Elko SmartSensor Leakage Wireless Manuel utilisateur

Grizzly

Grizzly H8371 Manuel utilisateur

Panasonic

Panasonic HG-T Series Manuel utilisateur

IFM Electronic

IFM Electronic Efector 250 Series Guide de référence

DigiDesign

DigiDesign 888/24 I/O Manuel utilisateur

PROZIS

PROZIS QUAY Manuel utilisateur

patagonia

patagonia PSI Vest Manuel utilisateur

SFC Energy

SFC Energy EFOY GO! Manuel utilisateur
