Festo VN Series Manuel utilisateur

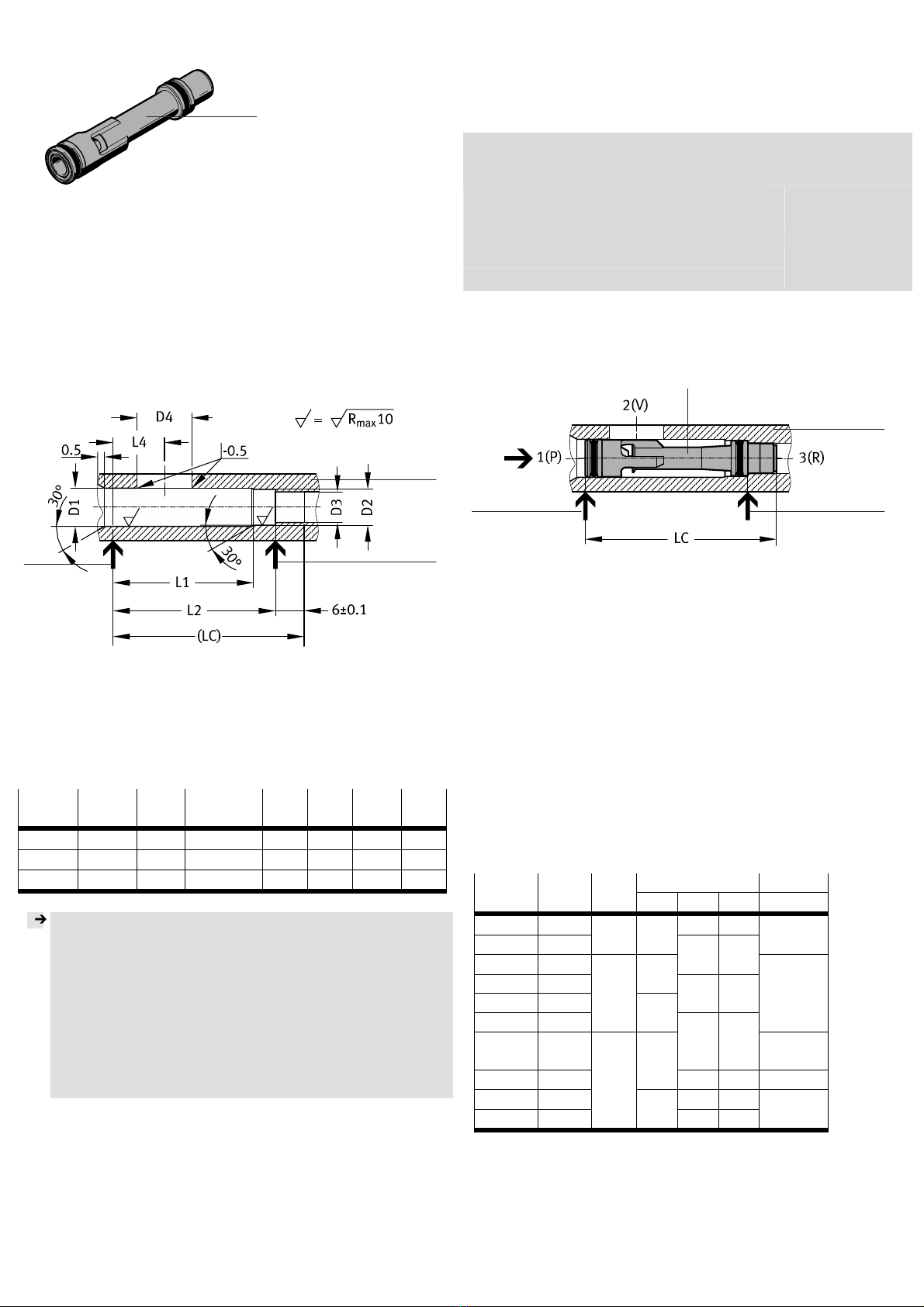

1. Teileliste

10629d_1

1Vakuumsaugdüsen-

Patrone

VN-....

2. Maße der Aufnahmebohrung für kundenspezifisches Gehäuse

10629d_3

A Kundenspezif. Gehäuse

B Montagebezug

C Maßbezug

•Vermeiden Sie eine

Beschädigung der

O-Ringe.1)

D1 2)

[mm]

6+0,05 5,7+0,05 4,9+0,1 3,03)-3,5 14 19_0,2 9,5_0,2 25

8+0,05 7,5+0,05 6,5+0,1 6,03)-7,5 29 34_0,2 11_0,2 40

11,1+0,05 10,7-0,05 9,4_0,1 12,83)-15,6 49 54_0,2 13_0,2 60

Hinweis

Bei Geräten mit Abwurfimpuls am Vakuumanschluss:

•Sichern Sie die Position der Vakuumsaugdüsen-Patrone, bündig

zum Montagebezug (B).

Um die Technische Daten zu gewährleisten:

•Achten Sie auf korrekte Positionierung und nicht zu kleine An-

schlussbohrungen.

•Vermeiden Sie zu lange Bohrungen und Schläuche.

3. Montage

10629d_2

1(P) Druckluft-Anschluss

2(V) Vakuum-Anschluss

3(R) Abluft-Anschluss

•Fetten Sie die O-Ringe

leicht ein.

•Führen Sie die Vaku-

umsaugdüsen-Patrone 1

nur von links in Pfeilrich-

tung ein.

•Achten Sie darauf, dass

die Vakuumsaugdüsen-

Patrone 1beim Einpres-

sen nicht beschädigt wird.

4. Empfohlene Anschlussnennweite NW und Zubehör Schalldämpfer UO…

NW [mm] Schalldämpfer

Typ Farbe LC

[mm] 1(P) 2(V) 3(R) 3(R)

VN-05-H Blau 2,0 2,0

VN-05-L Grau 25 1,5 UO-M7

VN-07-H Weiß 2,5 2,5

VN-07-L Schwarz 2,0

VN-10-H Grün 3,5 3,5

VN-10-L Rot

3,0

UO-1/8

VN-14-H Gelb 4,5 4,5 UO-1/4

UOM-1/4

VN-14-L Rosa

4,0

5,5 5,5 UOM-1/4

VN-20-H Blau 6,0 6,0

VN-20-L Grau

5,0 8,0 8,0 UOM-3/8

1) Sehen Sie Einführschrägen für die O-Ringe vor. Vermeiden Sie eine Gratbildung, indem Sie

zuerst die Querbohrung und dann die Längsbohrung fertigen.

2) Bei D1 mit @11,1: Wählen Sie für einen Gewindeanschluss G1/4 Kern-@11,8+0,1.

3) Mindestquerschnitt. Festo empfiehlt den größtmöglichen Querschnitt.

Montageanleitung (de)

707 573 / 2006-11NH

†‡

Vakuumsaugdüsen-Patrone

VN-…

Festo AG & Co. KG

Postfach

73726 Esslingen

++49/(0)711/347-0

www.festo.com

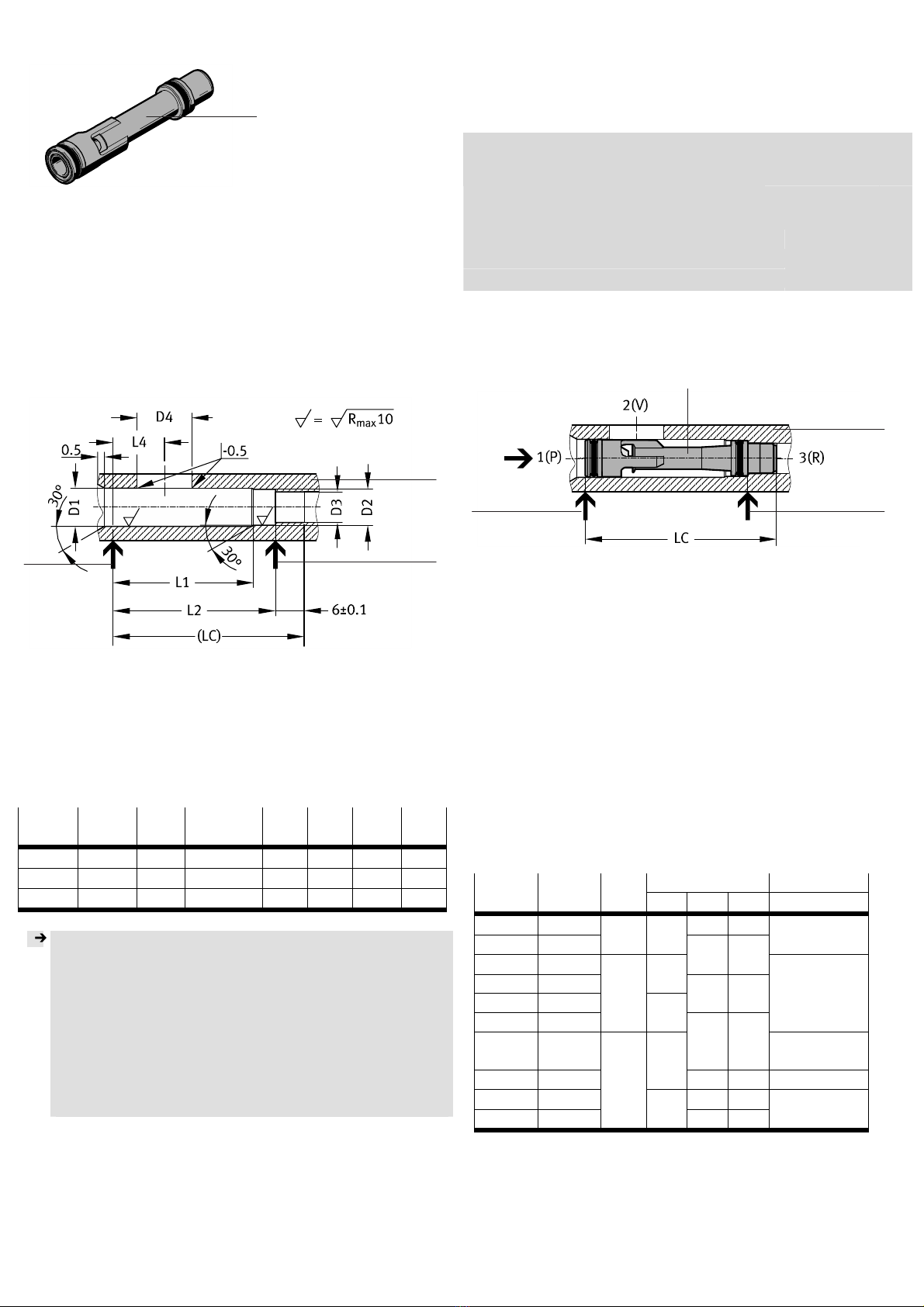

1. Parts list

10629d_1

1Vacuum generator

cartridge

VN-....

2. Dimensions of the locating hole for customer-specific housing

10629d_3

A Customer-spec. housing

B Mounting reference

C Dimension reference

•Avoid damaging the O-

rings.1)

D1 2)

[mm]

6+0,05 5,7+0,05 4,9+0,1 3,03)-3,5 14 19_0,2 9,5_0,2 25

8+0,05 7,5+0,05 6,5+0,1 6,03)-7,5 29 34_0,2 11_0,2 40

11,1+0,05 10,7-0,05 9,4_0,1 12,83)-15,6 49 54_0,2 13_0,2 60

Please note

On devices with reject pulse on the vacuum connection:

•Lock the position of the vacuum generator cartridge flush with the

mounting reference (B).

In order to comply with the technical specifications:

•Make sure that positioning is correct and that the connection holes

are not too small.

•Avoid holes and tubing which are too long.

3. Fitting

10629d_2

1(P) Compressed air

2(V) Vacuum

3(R) Exhaust

•Lubricate the O-rings

slightly.

•Insert the vacuum genera-

tor cartridge 1only from

the left in the direction of

the arrow.

•Make sure that the

vacuum generator car-

tridge 1is not damaged

when it is pressed in.

4. Recommended connection size NW and accessory silencer UO…

NW [mm] Silencer

Type Colour LC

[mm] 1(P) 2(V) 3(R) 3(R)

VN-05-H Blue 2.0 2.0

VN-05-L Grey 25 1.5 UO-M7

VN-07-H White 2.5 2.5

VN-07-L Black 2.0

VN-10-H Green 3.5 3.5

VN-10-L Red

3.0

UO-1/8

VN-14-H Yellow 4.5 4.5 UO-1/4

UOM-1/4

VN-14-L Pink

4.0

5.5 5.5 UOM-1/4

VN-20-H Blue 6.0 6.0

VN-20-L Grey

5.0 8.0 8.0 UOM-3/8

1) Provide insert slopes for the O-rings. Avoid flash formation by making first the lateral hole

and then the longitudinal hole.

2) On D1 with @11.1: Select core-@11.8+0.1 for a G1/4 thread connection.

3) Minimum cross-section. Festo recommends the largest cross section possible.

Assembly instructions (en)

707 573 / 2006-11NH

†‡

Vacuum generator cartridge

VN-…

Festo AG & Co. KG

Postfach

73726 Esslingen

++49/(0)711/347-0

www.festo.com
