Fermax F9445 Guide de l'utilisateur
Monitor Veo Duox con Memoria
Duox Veo Monitor with Memory
Moniteur Veo Duox avec Mémoire
Duox Veo Monitor mit Speicher
Monitor Veo Duox com Memória
MANUAL DE INSTALADOR
INSTALLER’S MANUAL
MANUEL D’INSTALLATION
INSTALLATIONSHANDBUCH
MANUAL DO INSTALADOR
¡ENHORABUENAPOR DISPONER DE UN PRODUCTO DE CALIDAD!
Fermax electrónica desarrolla y fabrica equipos de prestigio que
cumplen los más altos estándares de diseño y tecnología. Esperamos
disfrute de sus funcionalidades.
Cod. 970159 V04_19
Publicación técnica de carácter informativo editada por FERMAX ELECTRÓNICA S.A.U.
FERMAX ELECTRÓNICA, en su política de mejora constante, se reserva el derecho a modificar el contenido de este
documento así como las características de los productos que en él se refieren en cualquier momento y sin previo aviso.
Cualquier modificación será reflejada en posteriores ediciones de este documento.
Este producto está protegido con las siguientes patentes y modelos de utilidad:
PATENTES: US 9215410, US 9762852, BE1023440, AU2014203706.
MODELOS DE UTILIDAD: ES1187384U, ES1141495U, FR3038192, DE202016000632U1, CN205987229(U).
2MONITOR VEO DUOX
ÍNDICE
INTRODUCCIÓN 4
INSTALACIÓN 5
-Instalación monitor 5
-Conexiones 6
DESCRIPCIÓN DE PRODUCTO 9
- Botones 9
- Led 10
- Bucle inductivo 10
PROGRAMACIÓN 10
1. Acceder a menú de administrador y de usuario 10
2. Botones de navegación y pulsadores del monitor 12
3. Menu administrador 12
1. Programacion dirección monitor 12
2. Reset de parámetros 15
3. Acerca de 15
4. Menú usuario 15
1. Ajuste de volumen 16
2. Función no molestar 16
3. Visualizar imágenes 16
4. Función F2 17
5. Ajustes de parámetros de usuario 17
5. Ajustes de video y audio 21
FUNCIONAMIENTO 23
1. Atender una llamada 24
2. Activación manual del monitor (Autoencendido) 25
3. Visualización de imágenes 27
CARACTERÍSTICAS TÉCNICAS 8
MONITOR VEO DUOX 3
INTRODUCCIÓN
El monitor VEO DUOX incorpora la tecnología DUOX de audio y video, alimentación y datos a
través de dos hilos no polarizados.
Las características fundamentales del sistema DUOX son las siguientes:
• Alimentación de los monitores por medio del bus de 18Vdc / 24 Vdc.
• Secreto de conversación.
• Bus no polarizado.
Las funciones disponibles en el monitor VEO DUOX se resumen en la siguiente lista:
• Apertura de puerta.
• Llamada a Conserje.
• Regulación de volumen de llamada.
• Desconexión de llamada (No molestar).
• Selección de melodías.
• Timbre de puerta.
• Programación desde placa, monitor y timbre de puerta.
• Regulación del volumen del audio.
• Configuración de parámetros por menú en pantalla (OSD).
• Ajustes de brillo, contraste y color.
• Funciones auxiliares F1 y F2.
• Bucle inductivo (según modelo).
• Captura de imágenes (con memoria).
FUNCIONALIDADES
4MONITOR VEO DUOX
INSTALACIÓN

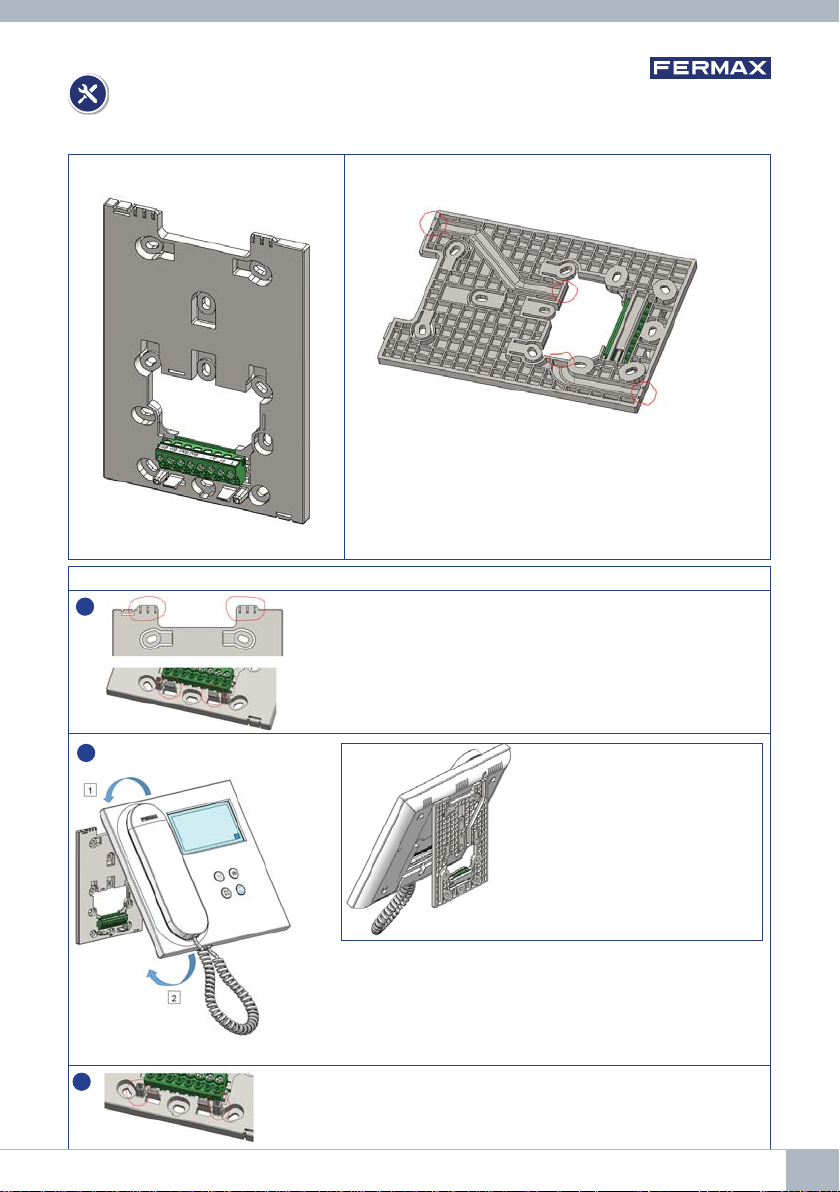

INSTALACIÓN MONITOR
Montaje monitor
Conector
Para instalaciones no empotradas, el conector dispone
de dos canales para guiar los cables hasta la regleta
de conexión desde suelo o techo. Dos de los tabiques
marcados deben eliminarse mediante un alicate de corte
para permitir el acceso de los cables desde la cara
inferior o superior del conector.
Cableado en superficie
El monitor se cuelga en los dos ganchos superiores del
conector y queda retenido a él mediante dos engaces situados
en el área inferior.
1
3Para posicionar el monitor y reforzar la retención, el conector tiene
dos guías situadas a ambos lados de los engarces.
La figura siguiente muestra el
monitor durante el colgado en
el conector antes de abatirlo
para finalizar el montaje.
2
Situar el monitor frente al conector formando un ángulo entre 15 y
30 grados, colgándolo en los ganchos antes mencionados. Abatir el
monitor sobre conector ejerciendo fuerza hacia el muro en ambos
lados del extremo inferior hasta escuchar o notar que los engarces
inferiores han cerrado.
MONITOR VEO DUOX 5
CONEXIONES
Desmontaje monitor
El conector está diseñado para desmontar el
monitor sin necesidad de herramienta alguna.
Para ello, basta con tirar de las esquinas inferiores
en dirección perpendicular a la pared hasta
desbloquear los engarces y alcanzar un ángulo con
la pared de 10 grados mínimo. Entonces, descolgar
el monitor de los ganchos superiores del conector.
aa) Instalado en la pared
En el caso de que el monitor y el conector estén
unidos, sin estar éste último anclado a un muro, es
necesario utilizar un destornillador plano para hacer
palanca y separarlos como se indica.
bb) Monitor y conector unidos
6MONITOR VEO DUOX
Conectores Monitor:
Bin,Bin: Datos, audio y video entrada.
Bout,Bout: Datos, audio y video entrada (conexión en cascada).
T, -: Pulsador de llamada puerta vivienda (P1).
A+, -: Posibilidad conexión siguientes equipos:
• Prolongador de llamada ref. 2040.
• Activador de Luces y timbres ref. 2438.
F1: Función adicional. (Salida negativo “-” / envío de comando, ver capítulo Botones:
Función auxiliar F1).
JP1: Puente adaptador de línea integrado
• Arriba: Adaptación tipo A.
• Centro: Adaptación tipo C.
• Abajo: Sin adaptación de línea: OFF, (por defecto).
CASCADA
DISTRIBUCIÓN
TB
in
-
B
out
+A F1
TB
in
-
B
out
+A F1
F1
F1
BB
TB
in
-
B
out
+A F1 TB
in
-
B
out
+A F1
F1 F1
AMPLIACIONES:
- Prolongador de llamada: Ref. 2040
- Timbre de puerta: P1
TB
in
-
B
out
+A F1
F1
Ref. 2040
P1
MONITOR VEO DUOX 7

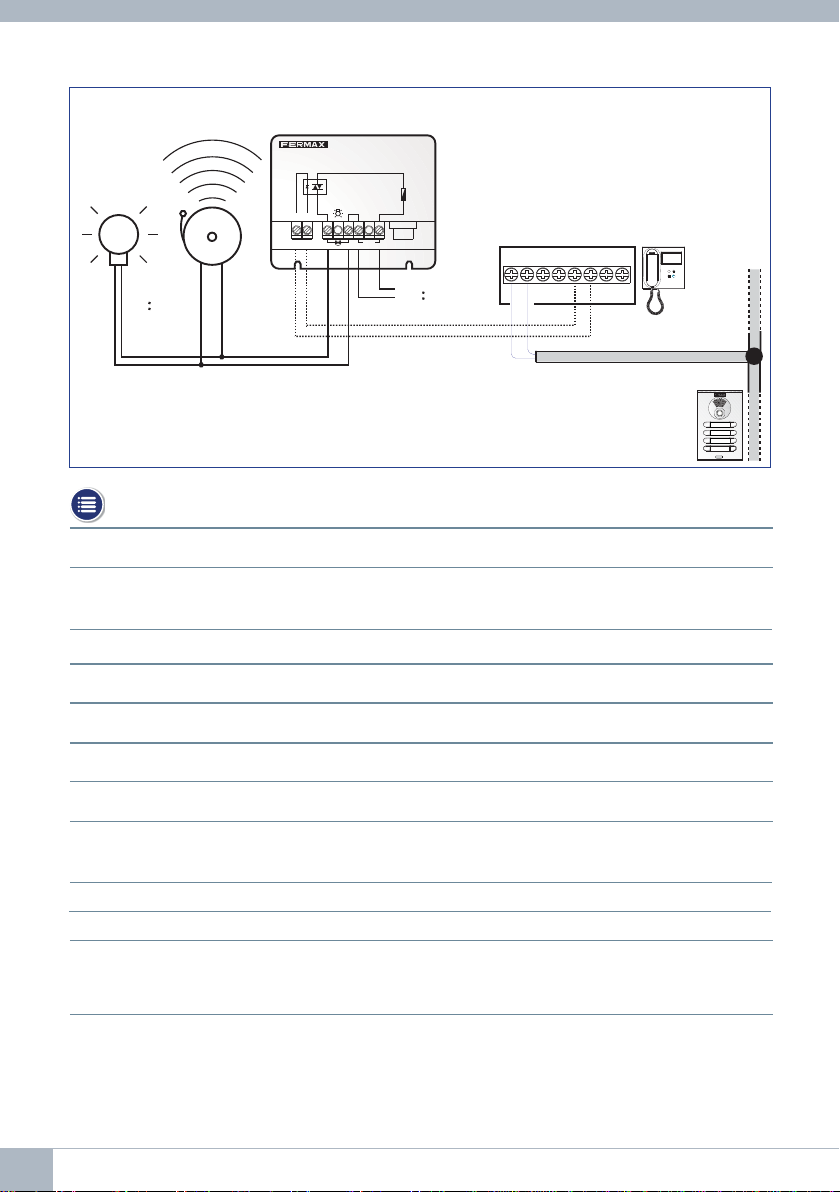

AMPLIACIONES: Activador de luces y timbres Ref. 2438
TB
in
-
B
out
+A F1
F1
-A+A
Red
F1 2A
2A.
Max. 2A
+A -A
110-240Vac
50-60Hz
REF. 24 8
ADS LIGHT COMMANDER
ACTIVADOR DE LUCES ADS
110-240Vac
110-240Vac
Ref. 2438
Nota importante: Este monitor VEO es compatible con Monitores VEO y VEO XS con
versiones V2.x y V3.x.
Si se sustituye alguno de los monitores de las versiones indicadas, también se deberá
cambiar el conector del monitor. El conector del monitor actual tiene la referencia 9447.
CARACTERÍSTICAS TÉCNICAS
Alimentación (sin polaridad) 18 - 24 Vdc
Consumo
Consumo en reposo 0,8 W
Consumo máximo 5,2 W
Número de terminales por vivienda 3
Dirección de cada monitor: 6 dígitos 000001...999999
Temperatura de funcionamiento [-5º , +40ºC] / [23º, 104ºF]
Humedad [0% - 90%]
Pantalla OSD TFT 4.3”
Resolución
Hor.: 480 Line TV
Ver.: 272 Line TV
Dimensiones monitor 200 x 200 x 46mm - 8” x 8” x 1.8”
(Alto x Ancho x Profundo)
8MONITOR VEO DUOX
Función Auxiliar F1
Función auxiliar (salida negativo “-” / envío de comando).
Envío de negativo: Salida de negativo por la borna F1 al pulsar el botón F1 y
también
envía un comando F1 de activación para poder activar un dispositivo
auxiliar.
Botón Autoencendido.
Conexión con cámara del Bloque o de la Entrada General (función disponible
según tipo de instalación, ver capítulo Funcionamiento: Autoencendido).
Botón de abrepuertas / llamada a conserje.
• Estando en comunicación con la Placa de Calle (audio solo o video sólo o
audio+video), al pulsar este botón se activa el abrepuertas.
• Con el brazo colgado (monitor en reposo), al pulsar este botón se realiza
una llamada al conserje (si existe conserjería y el monitor está en modo
día o mixto).
DESCRIPCIÓN DE PRODUCTO
Monitor VEO
BOTONES
Botones
Led
MONITOR VEO DUOX 9
Botón Menú.
· Para acceder a:
- Menú de Programación, se accede cuando elmonitor noestá programado.
Desde este menú, se puede realizar la programación del monitor según
necesidades de la instalación.
- Menú de Usuario, (una vez programado el monitor). Desde este menú, se
puede acceder a los ajustes de usuario para su personalización.
LED Led Rojo:
Intermitente rapido. Monitor sin programar.
Intermitente lento. Indica que la función no molestar está activada.
Encendido. Monitor en reposo.
PROGRAMACIÓN:
1. PROGRAMACIÓN: ACCEDER A MENÚ DE ADMINISTRADOR Y DE USUARIO
Pantalla: Menú ADMINISTRADOR Pantalla: Menú USUARIO
LosiconosdeNoMolestar (Pantalla: Menú Usuario) y Captura deImagen(PantallaMenú
Usuario. Opción Parámetros de usuario) cambiarándependiendo de si estánactivados/
desactivados. Si están activados se mostrará un tick verde en la parte superior
derecha del icono, mientras que si están desactivados se mostrará una cruz roja .
Bluce Inductivo
Bucleinductivo.Vieneidentificado con esta etiqueta (según modelo). Existe
unmodelodel monitor VEO con bucle inductivoen el brazodel monitor. Ver
97507 Brazo Teléfono bucle inductivo en www.fermax.com.
· Incluye un bucle que interactúa con los dispositivos de audición de
personas con discapacidad auditiva.
Nota: En dispositivos de audición con selección manual de modo, debe
estar configurado el Modo Digital.
F2
10 MONITOR VEO DUOX
