Monitor Veo XS Ambiance Duox

Duox Veo XS Ambiance Monitor

MANUAL DE INSTALADOR

INSTALLER’S MANUAL

2MONITOR VEO XS AMBIANCE DUOX

Publicación técnica de carácter informativo editada por FERMAX ELECTRÓNICA S.A.U.

FERMAX ELECTRÓNICA, en su política de mejora constante, se reserva el derecho a modiﬁcar el contenido de este

documento así como las características de los productos que en él se reﬁeren en cualquier momento y sin previo aviso.

Cualquier modiﬁcación será reﬂejada en posteriores ediciones de este documento.

Este producto está protegido con las siguientes patentes y modelos de utilidad:

PATENTES: US 9215410, US 9762852, BE1023440, AU2014203706.

MODELOS DE UTILIDAD: ES1187384U, ES1141495U, FR3038192, DE202016000632U1, CN205987229(U).

Cód. 970103EIb V02_19

¡ENHORABUENAPOR DISPONER DE UN PRODUCTO DE CALIDAD!

Fermax electrónica desarrolla y fabrica equipos de prestigio que

cumplen los más altos estándares de diseño y tecnología. Esperamos

disfrute de sus funcionalidades.

MONITOR VEO XS AMBIANCE DUOX 3

INTRODUCCIÓN 4

INSTALACIÓN 5

-Instalación monitor 5

-Conexiones 5

DESCRIPCIÓN DE PRODUCTO 7

- Monitor Veo XS AMBIANCE 7

- Botones 8

- Leds 8

PROGRAMACIÓN 9

1. Pantalla táctil - Botones de navegación 9

2. Acceder a menú de administrador y de usuario 9

3. Menu administrador 11

1. Programacion dirección monitor 11

2. Bucle inductivo 13

3. Doormatic 13

4. Reset de parámetros 13

5. Acerca de 14

6. Modo de conversación 14

4. Menu usuario 14

1. Ajuste de volumen 15

2. Función no molestar 15

3. Visualizar imágenes 15

4. Función F2 16

5. Ajustes de parámetros de usuario 16

6. Acceso al menú domótico DOBISS 20

5. Ajustes de video y audio 20

FUNCIONAMIENTO 22

1. Atender una llamada 22

2. Activación manual del monitor (Autoencendido) 23

3. Regulación de volumen de llamada (Potenciómetro) 24

4. Visualización de imágenes 24

ÍNDICE

CARACTERÍSTICAS TÉCNICAS 7

4MONITOR VEO XS AMBIANCE DUOX

El monitor VEO XS AMBIANCE DUOX con pantalla táctil, representa un nuevo diseño

electrónico que incorpora la tecnología DUOX de audio y video, alimentación y datos a

través de dos hilos no polarizados.

Las caracteristicas fundamentales del sistema duox son las siguientes:

• Alimentación de los monitores por medio del bus de 18 Vdc.

• Secreto de conversación.

• Bus no polarizado.

INTRODUCCIÓN

FUNCIONALIDADES

El monitor VEO XS AMBIANCE DUOX presenta las siguientes funcionalidades:

• Recepción de llamada.

• Control del monitor mediante botones y pantalla táctil.

• Apertura de puerta.

• Llamada a Conserje.

• Modos de conversación manos libres y simplex (Push to talk: pulsar para hablar,

soltar para escuchar).

• Regulación de volumen de llamada.

• Desconexión de llamada (No molestar).

• Selección Melodías.

• Timbre de puerta.

• Posibilidad activación de luces y timbres.

• Programación desde placa, monitor y timbre de puerta.

• Regulación del volumen del audio.

• Conﬁguración de parámetros por menú mediante la pantalla táctil.

• Ajustes de brillo, contraste y color.

• Funciones auxiliares F1 y F2.

• Bucle inductivo (según modelo).

• Doormatic (según conﬁguración).

• Captura de imágenes automática (con memoria).

• Control domótico.

MONITOR VEO XS AMBIANCE DUOX 5

INSTALACIÓN

INSTALACIÓN MONITOR

CONEXIONES

Bin, Bin: Datos, audio y video.

T, -: pulsador de llamada puerta vivienda (P1).

A+, -: Conexión Prolongador de llamada ref 2040 /Activador de Luces y timbres ref. 2438.

CL, CH, M: Para conectar el monitor a una red domótica DOBISS mediante una red de

comunicación CAN.

Notas:

- En el caso de instalar la red domótica, dejar la resistencia suministrada en el conector

entre “CL” y “CH”, en los casos que corresponda.

- En el caso de NO conectar el monitor a la red domótica, dejar la resistencia suministra-

da en el conector entre ‘M’ y ‘CL’.

Ver Manual 970105 Monitor VEO XS AMBIANCE Modo Domótica.

JP1: Puente adaptación de línea:

• Derecha: Adaptación tipo A.

• Centro: Adaptación tipo C.

• Izquierda: Sin adaptación de línea.

1.60m

5.25 feet

1.60m

5.25 feet

Montaje Desmontaje

CH A+

Bin

TCL

CH A+

Bin

Detalle

6MONITOR VEO XS AMBIANCE DUOX

A+

CASCADA

A+

DISTRIBUCIÓN

ref. 2438

AMPLIACIONES

ref. 2040

A+

-A+A

Red

F1 2A

2A.

Max. 2A

+A -A

110-240Va

50-60Hz

REF. 2438

ADS LIGHT COMMANDER

ACTIVADOR DE LUCES ADS

110-240Va

A+

MONITOR VEO XS AMBIANCE DUOX 7

CARACTERÍSTICAS TÉCNICAS

Alimentación (sin polaridad)

Consumo

18 Vdc

- en reposo: 77 mA

- máximo: 407 mA

- menú de domótica: 140 mA

CON Bucle inductivo

SIN bucle inductivo

Pantalla TÁCTIL 4.3”

Resolución

Humedad [0% - 95%]

Hor.: 480 Line TV

Ver.: 272 Line TV

Temperatura de funcionamiento [-5, +40 °C] / [23, 104 °F]

- en reposo: 77 mA

- máximo: 850 mA

- menú de domótica: 140 mA

Número de terminales por vivienda 3

Dirección de cada monitor: 6 dígitos 000001...999999

Dimensiones monitor: 165 x 125 x 21mm - 6.5” x 4.9” x 0.8” - (Alto x Ancho x Prof)

DESCRIPCIÓN DE PRODUCTO

Monitor VEO XS AMBIANCE

Potenciómetro

Botones

Leds

Bucle inductivo. Viene identiﬁcado con esta etiqueta (según modelo).

· Incluye un bucle que interactúa con los dispositivos de audición de personas

con discapacidad auditiva.

Nota: En dispositivos de audición con selección manual de modo, debe estar

conﬁgurado el Modo Digital.

8MONITOR VEO XS AMBIANCE DUOX

BOTONES

Botón de abrepuertas / llamada a conserje.

· Estando en comunicación con la Placa de Calle (audio sólo o video sólo o

audio + video), al pulsar este botón se activa el abrepuertas.

· Con el monitor en reposo, al pulsar este botón se realiza una llamada al con-

serje (si existe conserjería y el monitor esta en modo día o mixto).

Botón Autoencendido.

Conexión con cámara del Bloque o de la Entrada General (función disponible

según tipo de instalación ver capítulo Funcionamiento: Autoencendido).

Funcion Auxiliar F1.

Función auxiliar (envío de comando / llamada de pánico).

Envío de comando:

Envía un comando F1 de activación para poder activar un

dispositivo auxiliar.

Botón Menú.

· Para acceder a:

-Menú de Programación, seaccedecuandoel monitor no está programado.

Desde este menú, se puede realizar la programación del monitor según

necesidades de la instalación.

- Menú de Usuario, (una vez programado el monitor). Desde este menú, se

puede acceder a los ajustes de usuario para su personalización.

Botón Audio.

Alrecibirunallamada,pulsarestebotónparahablarconelvisitante.Seabreel

canal de audio en sentido calle y vivienda, (el led azul se iluminará para indicar

que se está en conversación con la calle y todo lo que se diga será escuchado

enésta),elfuncionamiento es enmodomanoslibres. Pulsar al ﬁnalizarlacomu-

nicación, (al terminar se apaga de nuevo el led azul y se enciende el led rojo).

LEDs Led Rojo:

Encendido. Monitor en reposo.

Intermitente. Indica que la función no molestar está activada.

Led Azul:

Intermitente. Monitor no programado (reposo).

Encendido. Conversación en modo de audio manos libres.

Encendido/Intermitente. Conversación en modo de audio simplex

Led Verde: Según conﬁguración.

MONITOR VEO XS AMBIANCE DUOX 9

PROGRAMACIÓN:

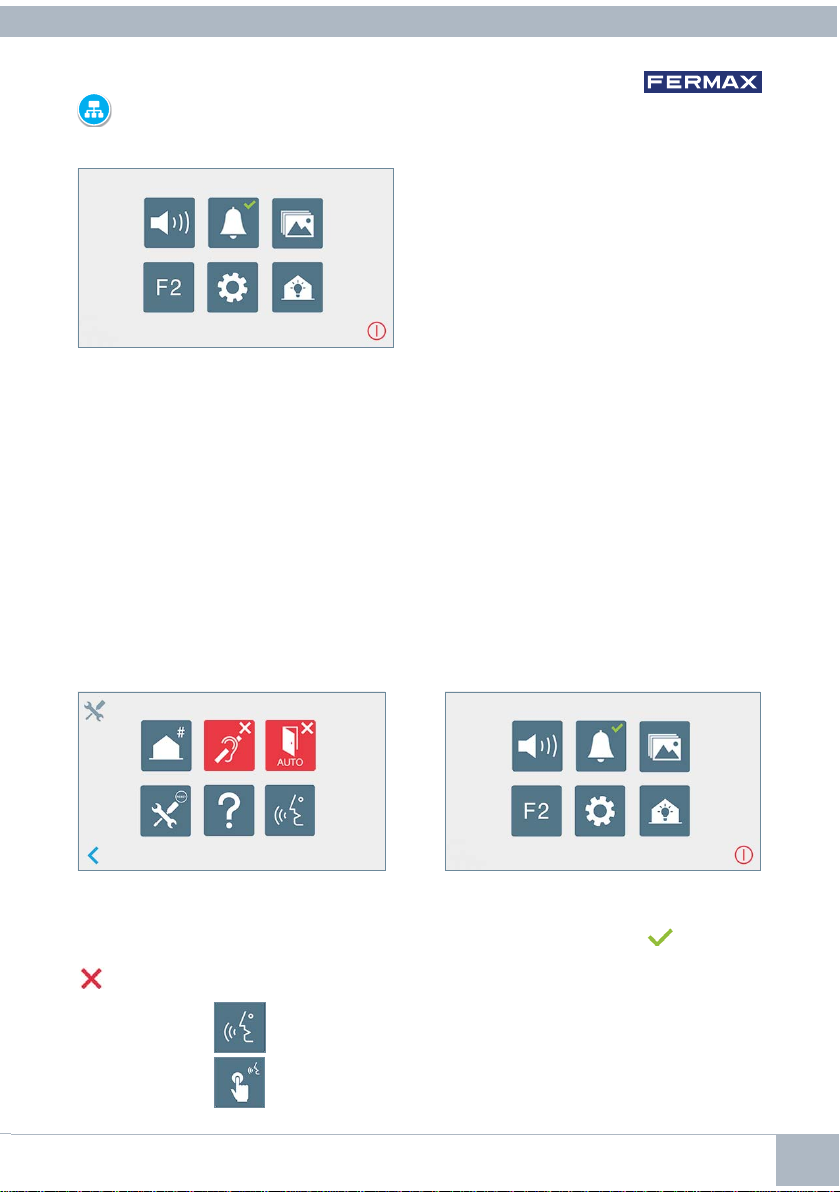

2. PROGRAMACIÓN: ACCEDER A MENÚ DE ADMINISTRADOR Y DE USUARIO

Pantalla: Menú ADMINISTRADOR Pantalla: Menú USUARIO

Los iconos de bucle inductivo, doormatic y no molestar cambiarán dependiendo de si es-

tán activados/desactivados. Si están activados se mostrará un tick verde en la parte

superior derecha del icono, mientras que si están desactivados se mostrará una cruz

. El icono del modo de conversación cambiará dependiendo del modo seleccionado:

Modo Manos Libres

Modo Simplex (Push To Talk)

1. PROGRAMACIÓN: PANTALLA TÁCTIL - BOTONES DE NAVEGACIÓN

iconos gráﬁcos de navegación

En la pantalla táctil del monitor se mostrarán las opciones a traves de icónos gráﬁcos.

La navegación se realizará a través de los iconos y su selección a través de la pulsación

en la pantalla.

Notas:

- La pantalla se desactiva pulsando el icono de apagar o automáticamente transcurridos

60 segundos de inactividad.

- Una vez se sale de cualquier menú de conﬁguración es necesario dejar que transcurran

1,5 segundos para realizar una nueva acción.

10 MONITOR VEO XS AMBIANCE DUOX

2.Estandoen la pantalladelMenúde Usuario,

pulsar simultáneamente los botónes:

Para acceder al Menú de Administrador cuando el monitor está programado se deben

realizar dos pasos:

1. Pulsar el botón MENÚ, se accede a la

pantalla del Menú de Usuario.

Pulsando el botón MENÚ, se accede directamente:

- A la opción de Programación del monitor del Menú de Administrador, si el monitor

no está programado.

- A la pantalla del Menú de Usuario si el monitor está programado.

Pantalla: Menú ADMINISTRADOR Pantalla: Menú USUARIO

Pantalla: Opción Programación del

monitor del Menú ADMINISTRADOR. Pantalla: Menú USUARIO
