INSTALACIÓN

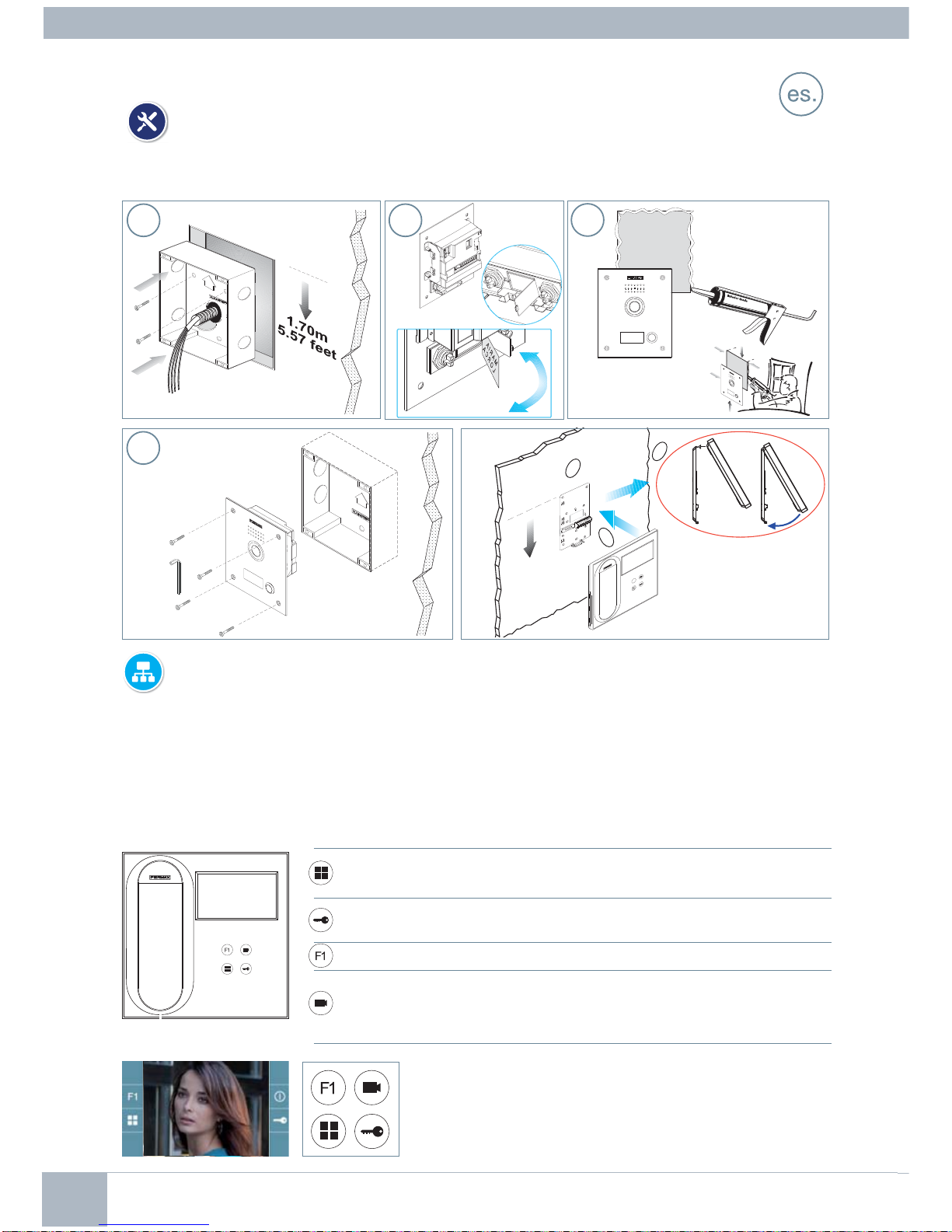

INSTALACIÓN DE LA PLACA EN LA CALLE Y DEL MONITOR

Cod. 97907 V09_16

CONFIGURACIÓN

MONITOR VEO DUOX

El monitor suministrado en el kit YA SALE PROGRAMADO de fábrica.

En el caso del kit de 2 líneas ambos monitores SALEN PROGRAMADOS.

BOTONES CONTROL

Menú digital para ajustes y conﬁguración de parámetros internos.

(Si el monitor está programado).

En conversación, pulsar para abrir la puerta.

En reposo, llamada al conserje (si existe conserjería).

Función auxiliar (consulte con su instalador).

En reposo, pulsar y se visualiza en pantalla la posibilidad de realizar

autoencendido con diferentes placas. Pulsando secuencialmente

Placa 0, Placa 1, Placa General, (según disponibilidad de placas).

El monitor VEO incorpora un menú OSD que se gestiona

a través de los pulsadores del monitor para acceder a las

funciones de uso y programación del terminal.

Los iconos visualizados en pantalla se manejan con los

pulsadores correspondientes ubicados en el monitor.

1.60m

5.25 feet

out

DUOX VIDEO MARINE 1-2 L KIT 3

Teniendo imagen en el monitor al pulsar el botón , (o al recibir una llamada sin descolgar),

pulsar la tecla para mostrar los ajustes de video.

Durante el tiempo que está abierto el canal de audio pulsar el botón y aparecerá en pantalla

el menú para dicho ajuste.

Seleccionar la opción del ajuste e ir aumentando o decrementando con y.

Ir aumentando o

decrementando con

y, hasta

obtener la regulación

deseada.

1. AJUSTES DE MONITOR

AJUSTES VÍDEO

AJUSTES AUDIO

AJUSTES MANUAL

COMPLETO

MONITOR

Nota: Tiempo de conversación máximo: 90 segundos.

2. AJUSTES PLACAS

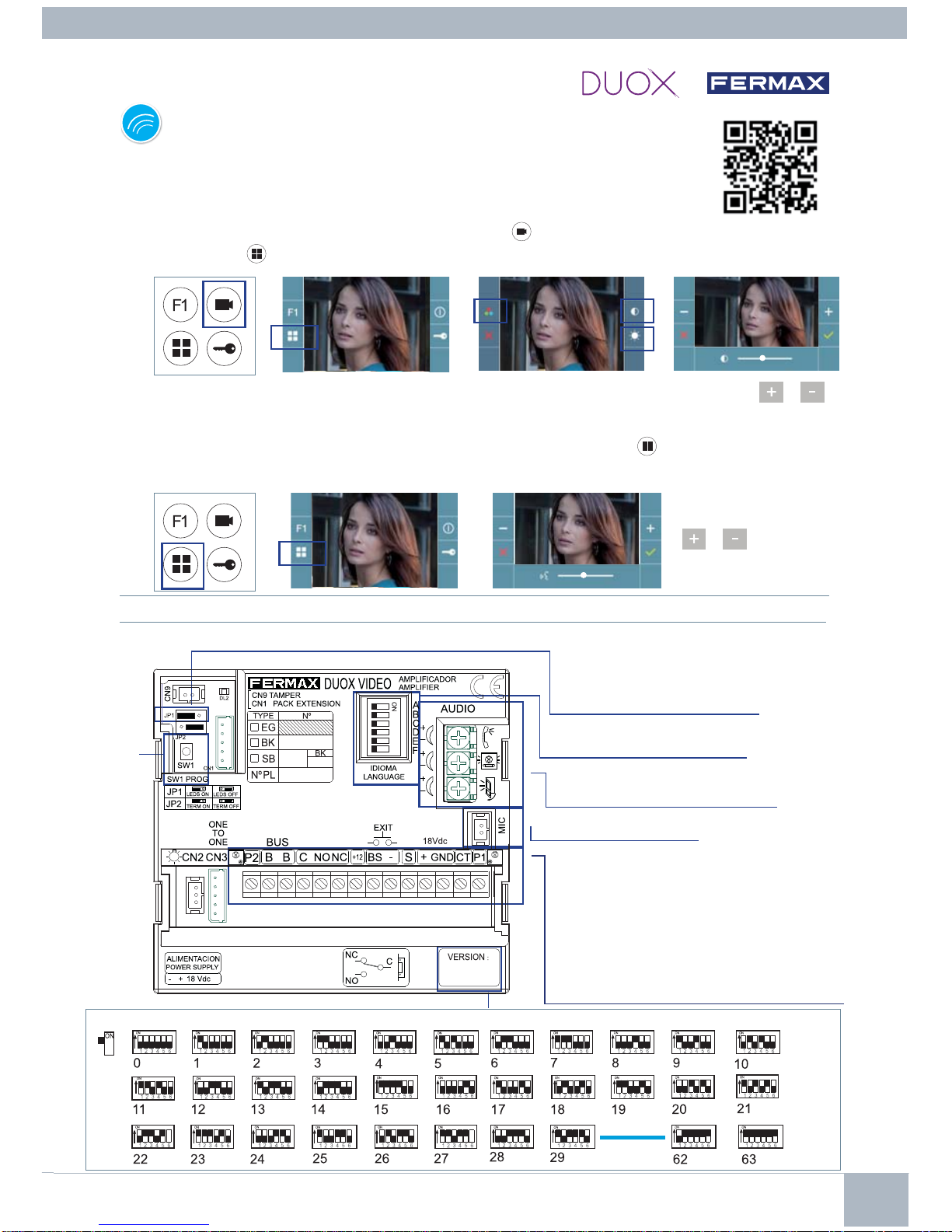

Conectores Placa:

B,B: Bus DUOX: alimentación teléfonos/monitores, datos,

audio y video.

C, NO, NC: contactos relé, 2A@30Vdc (conexión abrepuertas).

+12: salida12 Vdc-250mA (máximo 500mA durante 100 seg.)

BS, -: pulsador zaguán.

S, -: entrada sensor de puerta.

+, GND: no disponible. Futuras versiones.

P1, P2: conexión pulsadores.

JP1: Leds cámara

LEDS ON. encendidos cuando la

camara está activada.

LEDS OFF. apagados siempre

Selección del idioma1

del mensaje “puerta abierta”

Ajustes audio

del Monitor, la placa y puerta abierta.

Conexión micrófono

Versión ampliﬁcador

Botón SW1

castellano inglés francés alemán catalán valenciano balear portugués euskera gallego

1Selección del idioma del mensaje “puerta abierta”

holandés/

ﬂamenco

ﬁnés sueco

turcogriego polaco checo eslovaco chino persa/

farsi árabe noruego

danés islandés ruso hindi húngaroitaliano hebreo croata 30...62

Campana DESACTIVADOcampana

4 DUOX VIDEO MARINE 1-2 L KIT

4. ENFOQUE DE LA CÁMARA / TIEMPOACTIVACIÓN DELABREPUERTAS

Para ajustar la imagen de la cámara o ajustar el tiempo de activación del abrepuertas, ver

Conﬁguración asistida por voz en placas de pulsadores cod. 97765. Instrucción incluida en este

equipo.

CARACTERÍSTICAS TÉCNICAS

VALORES PLACA

Tiempo activación abrepuertas 01...99 seg. (por defecto: 03)

Tiempo activación botón salida 00...99 seg. (por defecto: 06) / (desactivado: 00)

Tipo de placa sub-bloque/bloque/entrada general. (por defecto: bloque)

Número de placa 0...9 (por defecto: 00)

Placa MÁSTER no activa

CARACTERÍSTICAS TÉCNICAS PLACA

Alimentación 18 Vdc

Consumo en reposo 165mA

Consumo audio activo 275 / 480(max) mA

Potencia audio sentido vivienda-calle 1 W

Potencia audio sentido calle-vivienda 0,15 W

Temperatura de funcionamiento [-25º , +55ºC] / [-13º, 131ºF]

Volumen regulable en ambos sentidos

CARACTERÍSTICAS TÉCNICAS MONITOR (Pantalla OSDTFT4,3”)

Alimentación 18 Vdc

Consumo en reposo 25 mA

Consumo audio + video 230 mA

Temperatura de funcionamiento [-5º , +40ºC] / [23º, 104ºF]

ESQUEMAS

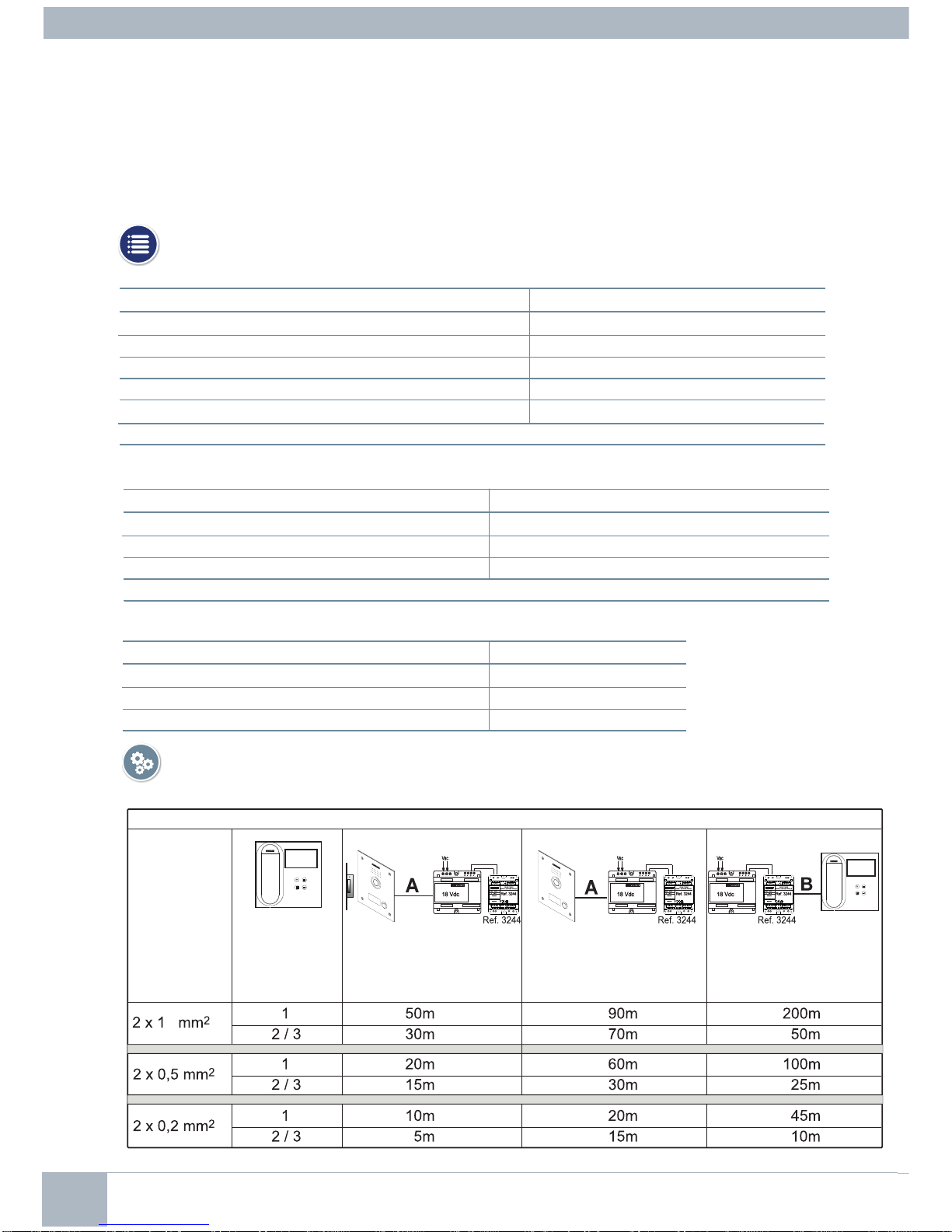

TABLA SECCIONES - DISTANCIAS

- (i) Para abrepuertas de 12Vdc y consumo máx. 250mA, alimentador desde el ampliﬁcador.

3. CODIFICAR PLACAS

Siempre que exista más de una placa, sera necesario programar el número de placas.

(Para más detalles ver manual placas marine cod. 97899 en www.fermax.es).

Tablas secciones distancias - INSTALACIÓN DE KITS de VIDEO con FILTRO (1 y 2 Líneas)

SECCIÓN

CABLE

TERMINALES

por vivienda

sin fuentes

adicionales

Distancia máxima (A)

Fuente/Filtro hasta Placa

(Placa-Abrepuertas) (i)

Distancia máxima (A)

Fuente/Filtro hasta Placa

(SIN Abrepuertas)

Distancia máxima (B)

Fuente/Filtro hasta el

Terminal más alejado

DUOX VIDEO MARINE 1-2 L KIT 5

Nota: Para un funcionamiento óptimo, se recomienda utilizar el mismo tipo de cable para toda la instalación.

Nota: Este documento muestra los conceptos más básicos para la rápida puesta en marcha, para más información

descargar los manuales en www.fermax.com

- Placas Marine Video Duox cod. 97899.

- Monitor Duox Veo cod. 97858.

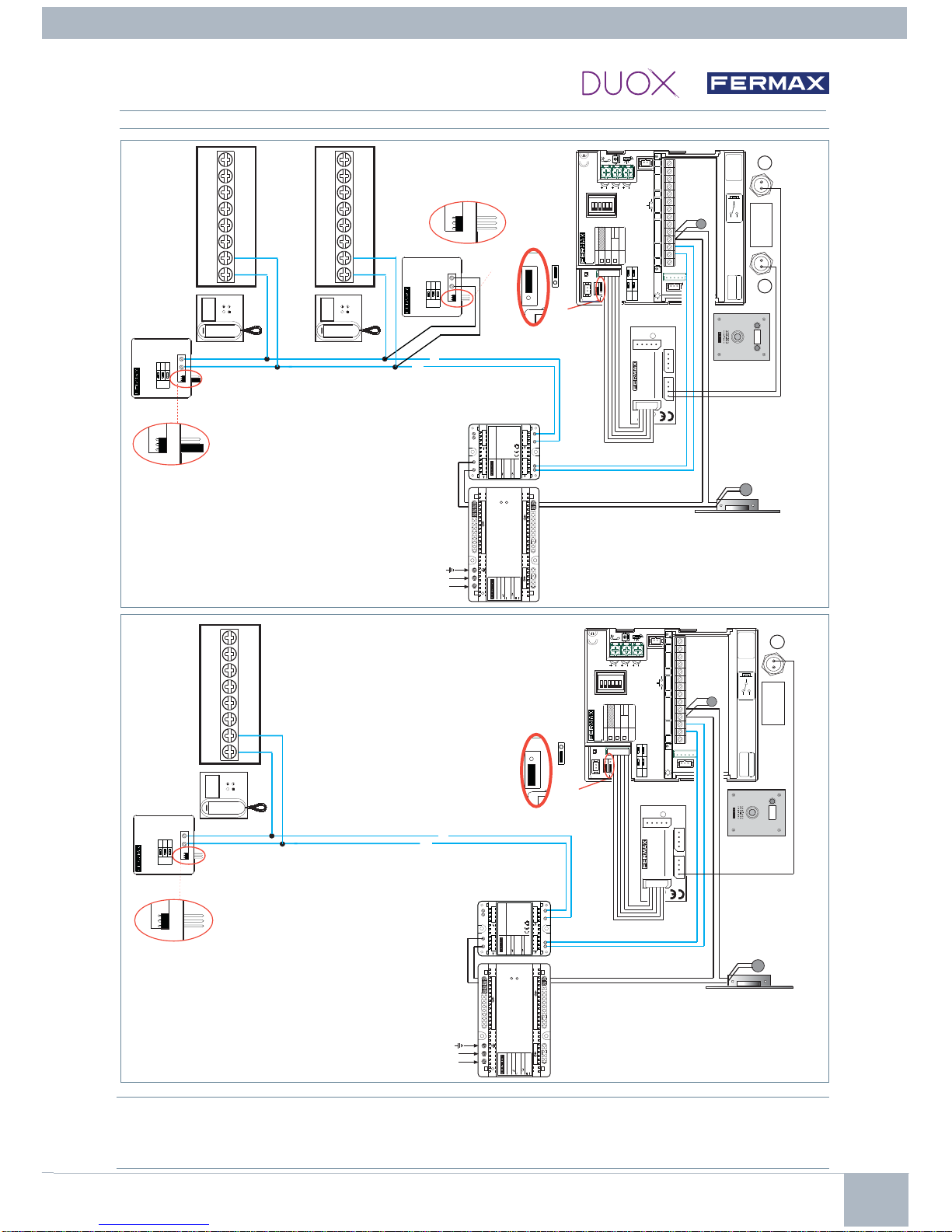

ESQUEMA CABLEADO KIT 2 LÍNEAS

ESQUEMA CABLEADO KIT 1 LÍNEA

B in

-+-

Vac

18Vdc+12Vac

240V

OVERLOA

12 Vac

OUTPUT

INPUT

100-240 V ; 1,2A

50-60 Hz

18 V ; 1.5

12 V ;

JP2

JP1

UOX LINE

A APTOR

REF: 3255

JP1

out

+A F1

Ref. 3244

18Vdc/2A

MA E IN SPAIN

INPUT

REF. 3244

UOX POWER

SUPPLY A APTER MO ULE

OUTPUT

18Vdc/2A

18 Vdc IN

PREV BUS

PWR BUS PWR BUS

Nº

TYPE

L2 CN9 TAMPER

CN1 PACK EXTENSION

SW1 PROG

JP2

JP1 LE S ON

TERM OFF

TERM ON

LE S OFF

UOX VI EO

AMPLIFICA OR

AMPLIFIER

ALIMENTACION

POWER SUPPLY

18 Vdc

JP1

JP2

+12

NCNO

EXIT

ONE

MIC

AU IO

LANGUAGE

I IOMA

BUS

CN3CN2

VERSION

18Vdc

SW1

CN9

CN1

PREVIOUS CN1

CN4

CN1

REF. 2008

CN3

CN2

12 Vac

18 Vdc

TERM ON

JP2

TERM ON

B in

UOX LINE

A APTOR

REF: 3255

JP1

JP1 B

JP1

-+-

Vac

18Vdc+12Vac

240V

OVERLOA

12 Vac

OUTPUT

INPUT

100-240 V ; 1,2A

50-60 Hz

18 V ; 1.5

12 V ;

out

+A F1

JP1

UOX LINE

A APTOR

REF: 3255

JP1

JP1 B

out

+A F1

JP2

Ref. 3244

18Vdc/2A

MA E IN SPAIN

INPUT

REF. 3244

UOX POWER

SUPPLY A APTER MO ULE

OUTPUT

18Vdc/2A

18 Vdc IN

PREV BUS

PWR BUS PWR BUS

Nº

TYPE

L2 CN9 TAMPER

CN1 PAC K EXTENSION

SW1 PROG

JP2

JP1

LE S ON

TERM OFF

TERM ON

LE S OFF

UOX VI EO

AMPLIFICA OR

AMPLIFIER

ALIMENTACION

POWER SUPPLY

18 Vdc

JP1

JP2

+12

NCNO

EXIT

ONE

MIC

AU IO

LANGUAGE

I IOMA

BUS

CN3CN2

VERSION

18Vdc

SW1

CN9

CN1

TERM OFF

JP2

PREVIOUS CN1

CN4

CN1

REF. 2008

CN3

CN2

2 1

12 Vac

18 Vdc

TERM OFF

2DUOX VIDEO MARINE 1-2 L KIT

INSTALLATION

INSTALLATION OF STREET PANELAND MONITOR

Code 97907 V09_16

CONFIGURATION

VEO DUOX MONITOR

The monitor supplied in the kit comes PRE-PROGRAMMED from the factory.

If the kit has 2 lines, both monitors, they are PRE-PROGRAMMED.

CONTROL BUTTONS

Digital menu for internal parameter settings and conﬁguration. (When

the monitor has already been programmed)

In conversation, press to open the door.

In standby, call to guard unit (if applicable).

Auxiliary function, (contact your installer).

In standby, press and it displays the option of auto-starting with

different panels. By sequentially pressing Panel 0, Panel 1, General

Panel, (depending on the available panels).

VEO monitor incorporates an OSD menu that is managed

via the monitor´s push buttons to access the terminals´user

and programming functions.

The icons displayed are managed with the corresponding

buttons located on the monitor.

1.60m

5.25 feet

out

DUOX VIDEO MARINE 1-2 L KIT 3

With an image on the monitor, by pressing the button , (or upon receiving a call without picking

up), press the key to show the video settings.

While the audio channel is open, press the button and a menu screen appears for this setting.

Select the settings option and increase or decrease with and .

Increase or

decrease with

and ,

until obtaining the

desired regulation.

1. MONITOR SETTINGS

VIDEO SETTINGS

AUDIOSETTINGS

SETTINGS MANUAL

FULL

MONITOR

Notice: Maximum conversation time: 90 seconds.

2. PANEL SETTINGS

Panel Connectors:

B,B: DUOX Bus: telephone/monitors power, data, audio and

video.

C, NO, NC: Relay contacts 2A@30Vdc (lock-release

connection).

+12: 12 Vdc-250mA output (maximum 500mA for 100 seconds).

BS, -: entrance hall button.

S, -: door sensor input.

+, GND: not available Future versions.

P1, P2: Button Connection

JP1: Camera leds

LEDS ON. On when the

camera is activated.

LEDS OFF. always off

Selecting the language1

of the "door open" message

Audio Settings

of the Monitor, panel and open door.

Microphone Connection

Ampliﬁer Version

SW1 Button

Spanish English French German Catalonian Valencian Balearic Portuguese Basque Galician

1'Door open' warning language selection

Dutch/

Flemish

Finnish Swedish

TurkishGreek Polish Czech Slovak Chinese Persian/

Farsi Arabic Norwegian

Danish Icelandic Russian Hindi HungarianItalian Hebrew Croatian 30...62

Bell DEACTIVATEDbell

234

4DUOX VIDEO MARINE 1-2 L KIT

4. CAMERA FOCUS / LOCK RELEASE ACTIVATION TIME

To adjust the camera image or adjsut the lock-release activation time, see Voice assisted

conﬁguration in button panels cod. 97765. Instructions included with this equipment.

PANEL VALUES

Lock-release activation time 01...99 sec. (Default: 03)

Exit button activation time 00...99 sec. (Default: 06) / (deactivated: 00)

Panel type sub-block/block/general entrance. (Default: block)

Panel number 0..9 (by default: 00)

- MASTER panel: not active.

TECHNICAL FEATURES

PANEL TECHNICAL CHARACTERISTICS

Power Supply 18 Vdc

Standby Consumption 165mA

Audio active consumption 275 / 480 (max) mA

Audio Power in Residence - Entry Panel Direction 1 W

Audio Power in Entry Panel - Residence Direction 0.15 W

Operating temperature [-25º , +55ºC] / [-13º, 131ºF]

Volume can be Regulated in Both Directions.

MONITOR TECHNICAL CHARACTERISTICS (OSD TFT 4,3” Screen)

Power supply 18 Vdc

Standby consumption 25 mA

Audio + video consumption 230 mA

Operating temperature [-5º , +40ºC] / [23º, 104ºF]

FLOOR

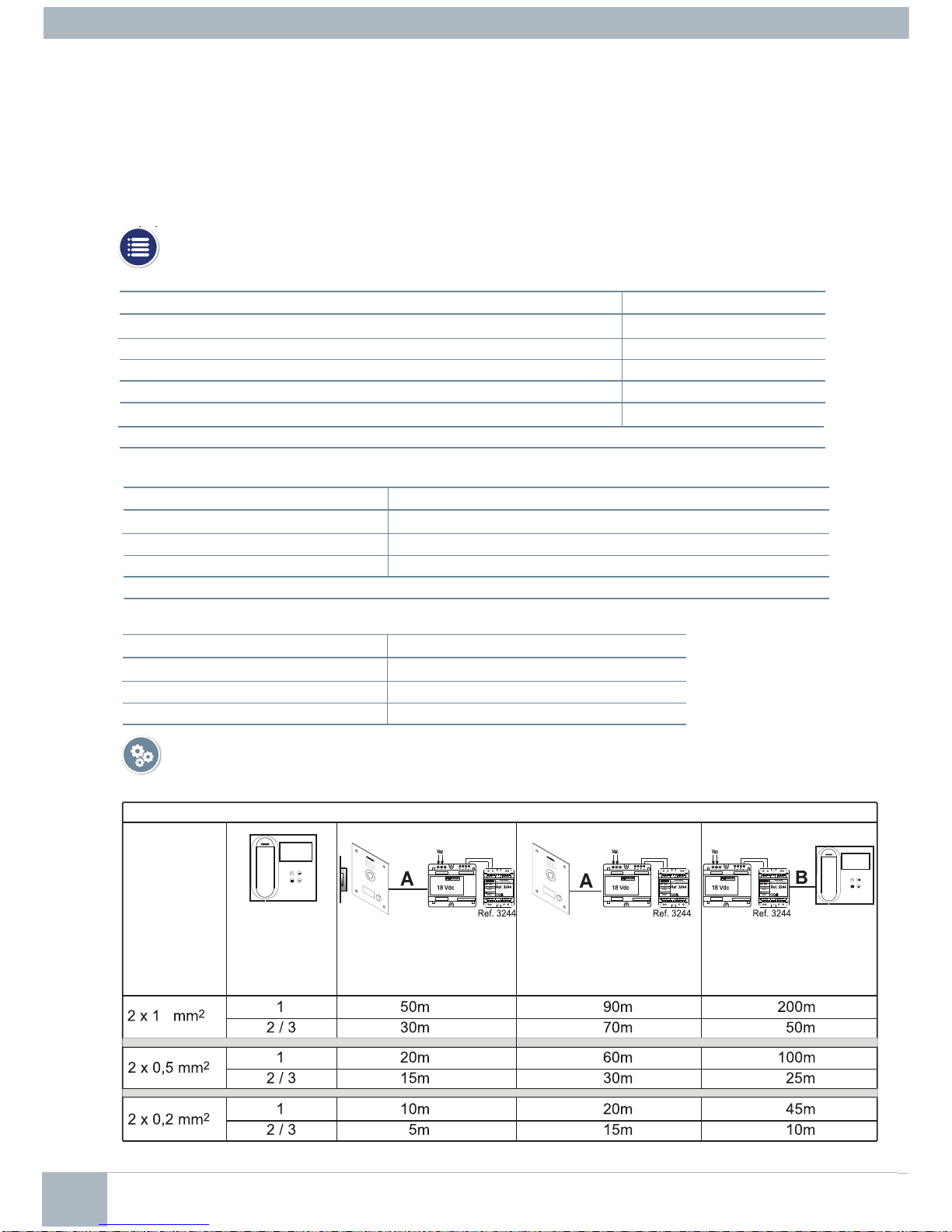

SECTIONS-DISTANCES TABLE

- (i) For the 12Vdc lock-release and max. consumption 250mA, powered by the ampliﬁer.

3. ENCODING PANELS

Whenever there is more than one panel, you must program the number of panels.

For more details see the marine panel´s manual cod. 97899 at www.fermax.es).

Distance section table - VIDEO KIT INSTALLATION WITH FILTER (1 AND 2 LINES)

SECTION

CABLE

TERMINALS

per home

without additional

power source

Maximum distance (A)

Source/Filter up to Panel

(Panel-Lock release) (i)

Maximum distance (A)

Source/Filter up to Panel

(WITHOUT lock release)

Maximum distance (B)

Source/Filter up to

Panel

Furthest terminal

DUOX VIDEO MARINE 1-2 L KIT 5

Notice: For optimal performance, we recommend using the same type of cable throughout the installation.

Notice: This document shows the basic concepts for a quick start-up. For more information download the manuals at www.

fermax.com

- Marine Video Duox Panels cod. 97899.

- Monitor Duox Veo cod. 97858.

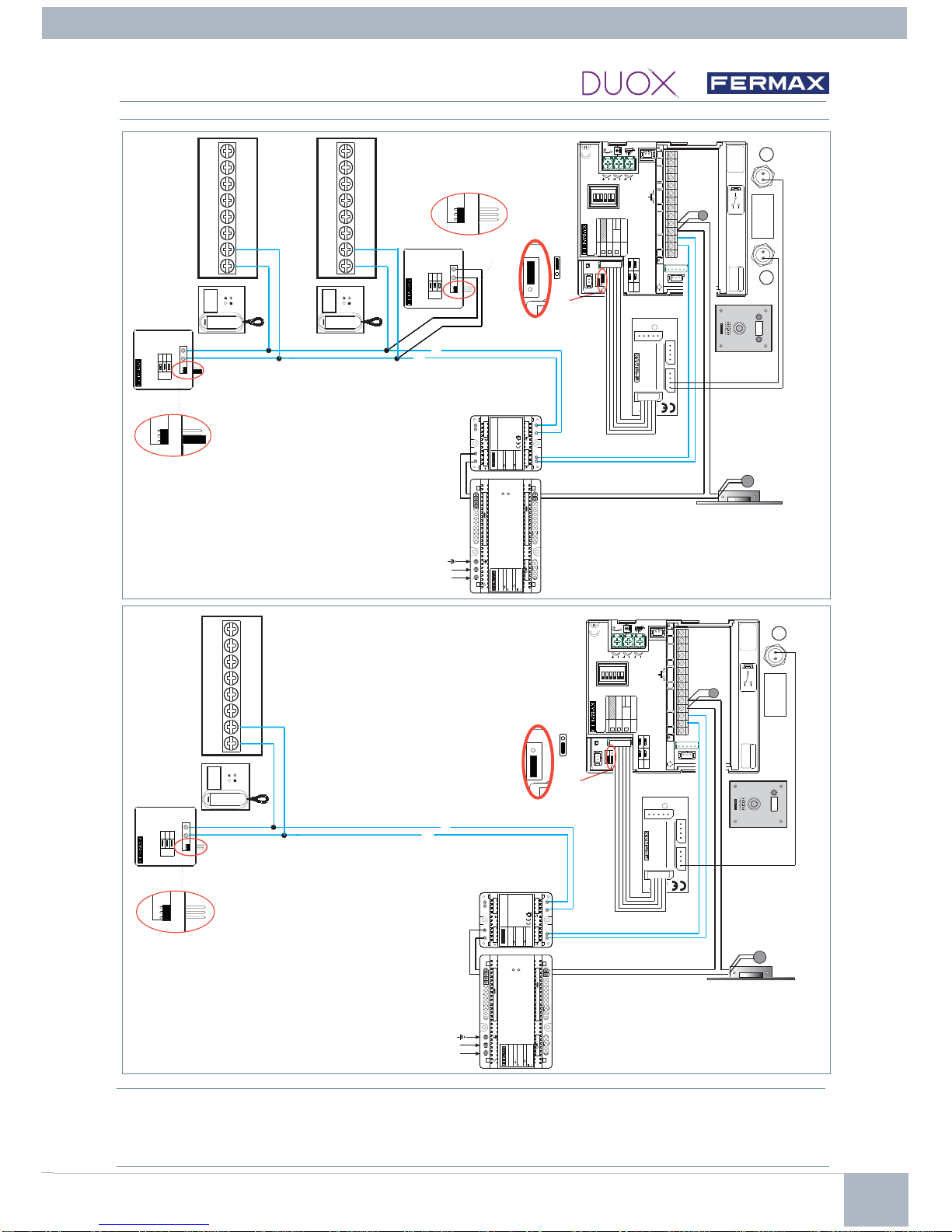

1 LINES WIRING DIAGRAM KIT 2 LINES WIRING DIAGRAM KIT

B in

-+-

Vac

18Vdc+12Vac

240V

OVERLOA

12 Vac

OUTPUT

INPUT

100-240 V ; 1,2A

50-60 Hz

18 V ; 1.5

12 V ;

JP2

JP1

UOX LINE

A APTOR

REF: 3255

JP1

out

+A F1

Ref. 3244

18Vdc/2A

MA E IN SPAIN

INPUT

REF. 3244

UOX POWER

SUPPLY A APTER MO ULE

OUTPUT

18Vdc/2A

18 Vdc IN

PREV BUS

PWR BUS PWR BUS

Nº

TYPE

L2 CN9 TAMPER

CN1 PACK EXTENSION

SW1 PROG

JP2

JP1 LE S ON

TERM OFF

TERM ON

LE S OFF

UOX VI EO

AMPLIFICA OR

AMPLIFIER

ALIMENTACION

POWER SUPPLY

18 Vdc

JP1

JP2

+12

NCNO

EXIT

ONE

MIC

AU IO

LANGUAGE

I IOMA

BUS

CN3CN2

VERSION

18Vdc

SW1

CN9

CN1

PREVIOUS CN1

CN4

CN1

REF. 2008

CN3

CN2

12 Vac

18 Vdc

TERM ON

JP2

TERM ON

B in

UOX LINE

A APTOR

REF: 3255

JP1

JP1 B

JP1

-+-

Vac

18Vdc+12Vac

240V

OVERLOA

12 Vac

OUTPUT

INPUT

100-240 V ; 1,2A

50-60 Hz

18 V ; 1.5

12 V ;

out

+A F1

JP1

UOX LINE

A APTOR

REF: 3255

JP1

JP1 B

out

+A F1

JP2

Ref. 3244

18Vdc/2A

MA E IN SPAIN

INPUT

REF. 3244

UOX POWER

SUPPLY A APTER MO ULE

OUTPUT

18Vdc/2A

18 Vdc IN

PREV BUS

PWR BUS PWR BUS

Nº

TYPE

L2 CN9 TAMPER

CN1 PACK EXTENSION

SW1 PROG

JP2

JP1

LE S ON

TERM OFF

TERM ON

LE S OFF

UOX VI EO

AMPLIFICA OR

AMPLIFIER

ALIMENTACION

POWER SUPPLY

18 Vdc

JP1

JP2

+12

NCNO

EXIT

ONE

MIC

AU IO

LANGUAGE

I IOMA

BUS

CN3CN2

VERSION

18Vdc

SW1

CN9

CN1

TERM OFF

JP2

PREVIOUS CN1

CN4

CN1

REF. 2008

CN3

CN2

2 1

12 Vac

18 Vdc

TERM OFF

2KIT VIDÉO DUOX MARINE 1-2 L

INSTALLATION

INSTALLATION DE LA PLATINE CÔTÉ RUE ET DU MONITEUR

Code 97907 V09_16

CONFIGURATION

MONITEUR VEO DUOX

Le moniteur fourni dans le kit EST DÉJÀ PROGRAMMÉ par défaut.

Dans le cas des kits à 2 lignes, les deux moniteurs SONT PROGRAMMÉS.

BOUTONS DE COMMANDE

Menu numérique pour les réglages et conﬁguration des paramètres

internes (si le moniteur est programmé).

Lors d'une communication, appuyez dessus pour ouvrir la porte.

En veille, appel au concierge (s'il y a une conciergerie).

Fonction auxiliaire (contactez votre installateur).

En veille, appuyez dessus. On a, à l'écran, la possibilité d'effectuer

l'auto-insertion avec différentes platines. En appuyant de manière

séquentielle sur la platine 0, platine 1, platine générale (selon la

disponibilité des platines).

Le moniteur VEO intègre un menu OSD qui est géré à l'aide

des boutons-poussoirs du moniteur aﬁn d'accéder aux

fonctions d'utilisation et de programmation du terminal.

Les icônes qui apparaissent à l'écran se manipulent à

l'aide des boutons-poussoirs correspondants du moniteur.

1.60m

5.25 feet

out

Autres manuels pour DUOX VIDEO MARINE KIT 1-2 L

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Fermax Système d'interphone

Fermax

Fermax VIDEO KIT NEOX 2 WIRES-2 MONITORS Manuel utilisateur

Fermax

Fermax iLOFT VDS Basic Manuel utilisateur

Fermax

Fermax CITY LINE Manuel utilisateur

Fermax

Fermax SMILE 3.5" Monitor Manuel utilisateur

Fermax

Fermax DUOX PLUS 1W MEMOPHONE Guide de l'utilisateur

Fermax

Fermax Lynx Series Manuel du propriétaire

Fermax

Fermax DUOX SKYLINE Series Guide de l'utilisateur

Fermax

Fermax 1-2L Bus2 Audio Kit Mode d’emploi

Fermax

Fermax LOFT BUS2 Manuel utilisateur

Fermax

Fermax SKYLINE VDS / BUS2 Instructions de montage

Fermax

Fermax KIN PANEL Guide de l'utilisateur

Fermax

Fermax VDS Smile Monitor Instructions de montage

Fermax

Fermax FVQ-6020APP Guide de l'utilisateur

Fermax

Fermax CityMax 1035 Manuel utilisateur

Fermax

Fermax 97085b Manuel utilisateur

Fermax

Fermax LOFT 60 Years Limited Edition Manuel utilisateur

Fermax

Fermax LOFT VDS Mode d’emploi

Fermax

Fermax Loft Mode d’emploi

Fermax

Fermax IP-Fermax IPF-00 Manuel utilisateur

Fermax

Fermax LYNX SKYLINE Guide de l'utilisateur

Fermax

Fermax LOFT VDS Mode d’emploi

Fermax

Fermax DUOX plus 970049b Guide de l'utilisateur

Fermax

Fermax Kit Audio MINI 4+N Manuel utilisateur

Fermax

Fermax LOFT VDS Series Manuel utilisateur

Manuels Système d'interphone populaires d'autres marques

Bticino

Bticino LINEA 3000 Manuel utilisateur

MSI

MSI MSI-140 Manuel utilisateur

golmar

golmar Stadio Plus Manuel utilisateur

CyberData

CyberData 011211 series Manuel

Vidos

Vidos duo M1021 Manuel utilisateur

Vimar

Vimar ELVOX 7539/E Manuel utilisateur

SSS Siedle

SSS Siedle BTSV 850-03 Manuel utilisateur

Dahua

Dahua VTO Series Manuel utilisateur

Elvox

Elvox 5651 Manuel utilisateur

Videx

Videx VIDEOKIT Series Manuel utilisateur

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuel utilisateur

Viking

Viking E-35-EWP Manuel utilisateur

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuel utilisateur

SSS Siedle

SSS Siedle BFCV 850 Series Manuel utilisateur

GRD

GRD MAX V2 Manuel utilisateur

Alecto

Alecto ADI-250 Manuel utilisateur

Aiphone

Aiphone IE-8MD Manuel utilisateur

Perel

Perel EDB4 Manuel utilisateur
