Fein KS10-38E Manuel utilisateur

EN 60745, EN 55014, EN 61000-3-2, EN 61000-3-3

2006/42/EG, 2004/108/EG

FEIN Service

C. & E. FEIN GmbH

Hans-Fein-Straße 81

D-73529 Schwäbisch Gmünd-Bargau

www.fein.com

 KS10-38E 7 221 67

Hammersdorf

Quality Manager Dr. Schreiber

Manager of R&D department

OBJ_DOKU-0000001028-001.fm Page 1 Monday, June 6, 2011 1:04 PM

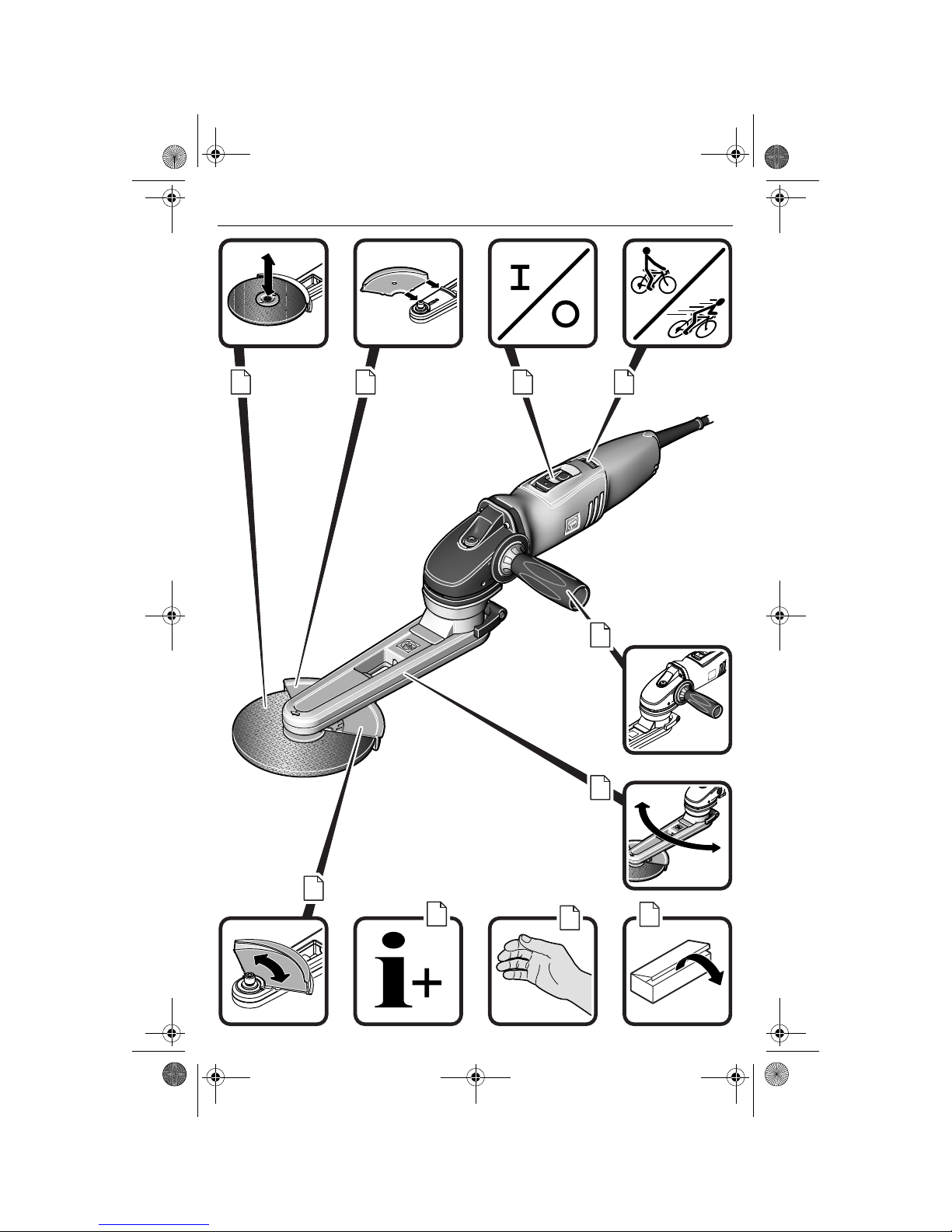

KS10-38E

7 221 67

P1W800

P2W550

n/min 1350–3750

ØDmm 150

ØHmm 25

Tmm 3/6

MM14

lmm 20

kg 3,2

LpA dB 85

KpA dB 3

LwA dB 96

KwA dB 3

LpCpeak dB 101

KpCpeak dB 3

h,P/T=3 m/s22,5

h,P/T=6 m/s25,0

Kam/s21,5

114

138

118

143

122

147

zh(CM)

126

155

104

zh(CK)

130

109

134

OBJ_BUCH-0000000037-001.book Page 2 Monday, June 6, 2011 12:51 PM

54 7 7

OBJ_BUCH-0000000037-001.book Page 3 Monday, June 6, 2011 12:51 PM

CBA

ABC

OBJ_BUCH-0000000037-001.book Page 4 Monday, June 6, 2011 12:51 PM

ABC

OBJ_BUCH-0000000037-001.book Page 5 Monday, June 6, 2011 12:51 PM

ABC

OBJ_BUCH-0000000037-001.book Page 6 Monday, June 6, 2011 12:51 PM

1 350/min

1 800/min

2 300/min

2 800/min

3 300/min

3 750/min

54321

1 350/min

1 800/min

2 300/min

2 800/min

3 300/min

3 750/min

456

OBJ_DOKU-0000001030-001.fm Page 7 Thursday, June 9, 2011 11:21 AM

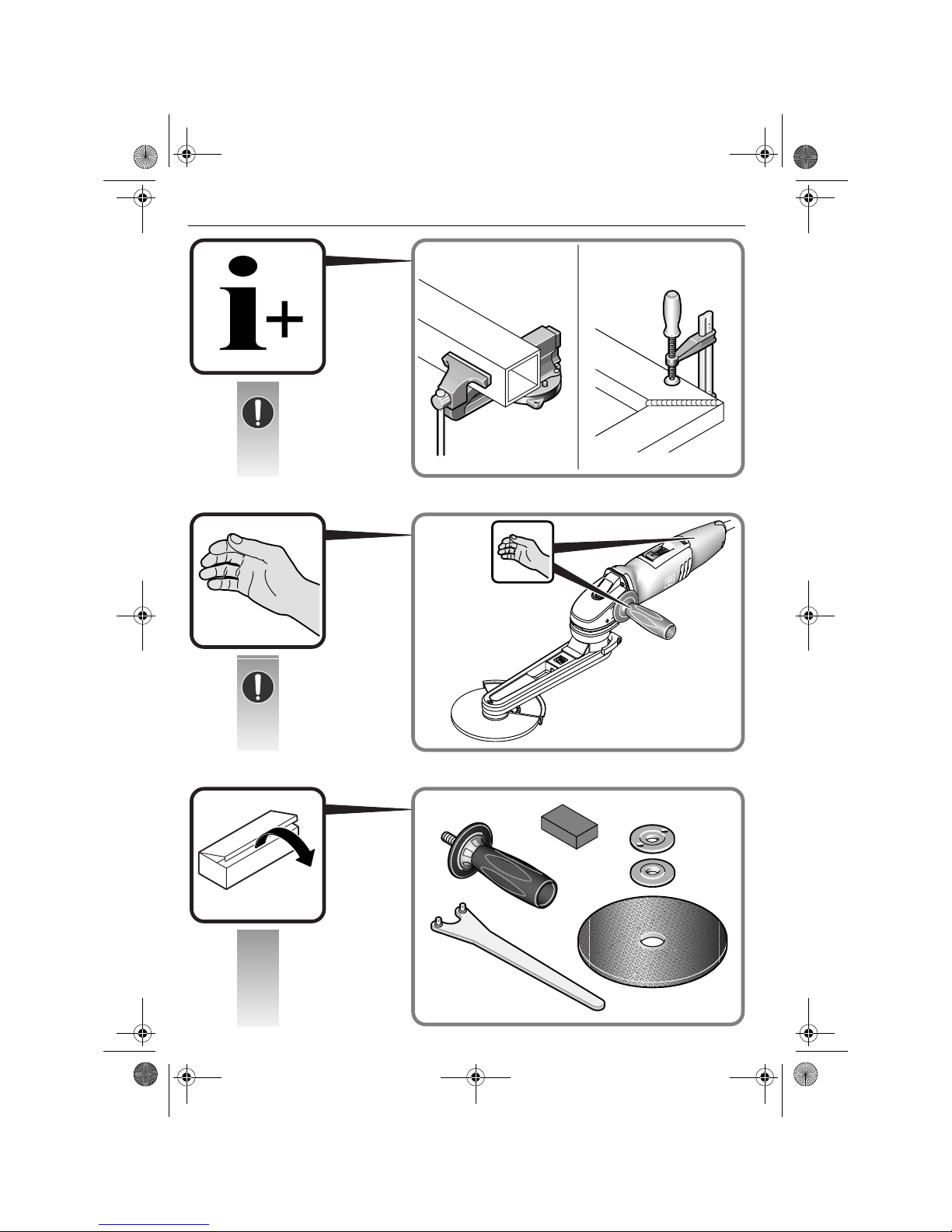

OBJ_BUCH-0000000037-001.book Page 8 Monday, June 6, 2011 12:51 PM

OBJ_BUCH-0000000037-001.book Page 9 Monday, June 6, 2011 12:51 PM

10 de

Originalbetriebsanleitung Kehlnahtschleifer.

Verwendete Symbole, Abkürzungen und Begriffe.

Symbol, Zeichen Erklärung

Allgemeines Verbotszeichen. Diese Handlung ist verboten.

Rotierende Teile des Elektrowerkzeugs nicht berühren.

Den Anweisungen im nebenstehenden Text oder Grafik folgen!

Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise

unbedingt lesen.

Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteckdose ziehen. Sonst besteht Ver-

letzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.

Beim Arbeiten Augenschutz benutzen.

Beim Arbeiten Gehörschutz benutzen.

Beim Arbeiten Handschutz benutzen.

Eine berührbare Oberfläche ist sehr heiß und dadurch gefährlich.

Griffbereich

Zusatzinformation.

Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen

Gemeinschaft.

Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verlet-

zungen oder zum Tod führen kann.

Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeugnisse

getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen.

Erzeugnis mit doppelter oder verstärkter Isolierung

Kleine Drehzahl

Große Drehzahl

WARNUNG

Zeichen Einheit international Einheit national Erklärung

n /min /min Bemessungsdrehzahl

P1W W Leistungsaufnahme

P2W W Leistungsabgabe

UV V Bemessungsspannung

fHz Hz Frequenz

M... mm mm Maß, metrisches Gewinde

Ø mm mm Durchmesser eines runden Teils

mm mm ØD=max. Durchmesser Schleifscheibe

ØH=Durchmesser der Aufnahmebohrung

T=Dicke der Schleifscheibe

mm mm M=Gewinde für Spannflansch

l=Länge der Gewindespindel

kg kg Gewicht entsprechend EPTA-Procedure 01/2003

OBJ_BUCH-0000000037-001.book Page 10 Monday, June 6, 2011 12:51 PM
