3) - Seguire le istruzioni della pagina precedente per il fissaggio del monitore e citofono (o citotelefono) ed infine applicare la memoria video

o altro modulo seguendo le istruzioni presenti nell'imballo dell'articolo da applicare.

-Followtheinstructionsgivenonthepreviouspagetofixthemonitorandintercom(orintercom-phone)andinstallthevideomemoryorother

module according to the instructions supplied with the product.

- Procéder comme détaillé dans la page précédente pour fixer l’écran et l’interphone (ou interphone-téléphone) et, pour finir, appliquer la

mémoire vidéo ou le module supplémentaire en suivant les instructions fournies avec l’article à installer.

- Seguir las instrucciones de la página anterior para fijar el monitor e interfono (o teléfono-interfono), y finalmente aplicar la memoria vídeo

u otro módulo siguiendo las instrucciones en el embalaje del artículo.

- Seguir as instruções da página precedente para a fixação do monitor e interfone (ou interfone/telefone) e, finalmente, aplicar a memória-

vídeo ou outro módulo, seguindo as instruções presentes na embalagem do artigo a ser aplicado.

- Anweisungen der vorhergehenden Seite zur Befestigung des Monitors und des Sprechgeräts (oder Telefon-Sprechgeräts) befolgen.

Anschließend Videospeicher oder sonstige Module unter Beachtung der dem Gerät beiliegenden

Anleitungen anbringen.

Mi 2249

STAFFA DI FISSAGGIO PER MONITORI ST 7100 E ST7100C

WALL BRACKET FOR ST7100 AND ST7100C MONITORS

SUPPORT DE FIXATION POUR MONITEURS ST7100 ET ST7100C

SOPORTE DE FIJACION PARA MONITORES ST7100 Y ST7100C

SUPORTE DE FIXAÇÃO PARA MONITORES ST7100 E ST7100C

BEFESTIGUNGSBÜGEL FÜR FLACHBILDSCHIRMMONITORE ST7100 UND ST7100C

Art. WB 7100

Mi 2249

JP1

JP3 JP4

YXPP81

JP5

JP2

123

aaaaaaaaaaaaaa

4'13"

MONITORE ST7100W O ST7100CW

/ MONITOR ST7100W OR ST7100CW

MONITEUR ST7100W OU ST7100CW /

MONITOR ST7100W Ó ST7100CW

MONITOR ST7100W

ST7100CW /

MONITOR ST7100W ODER ST7100CW

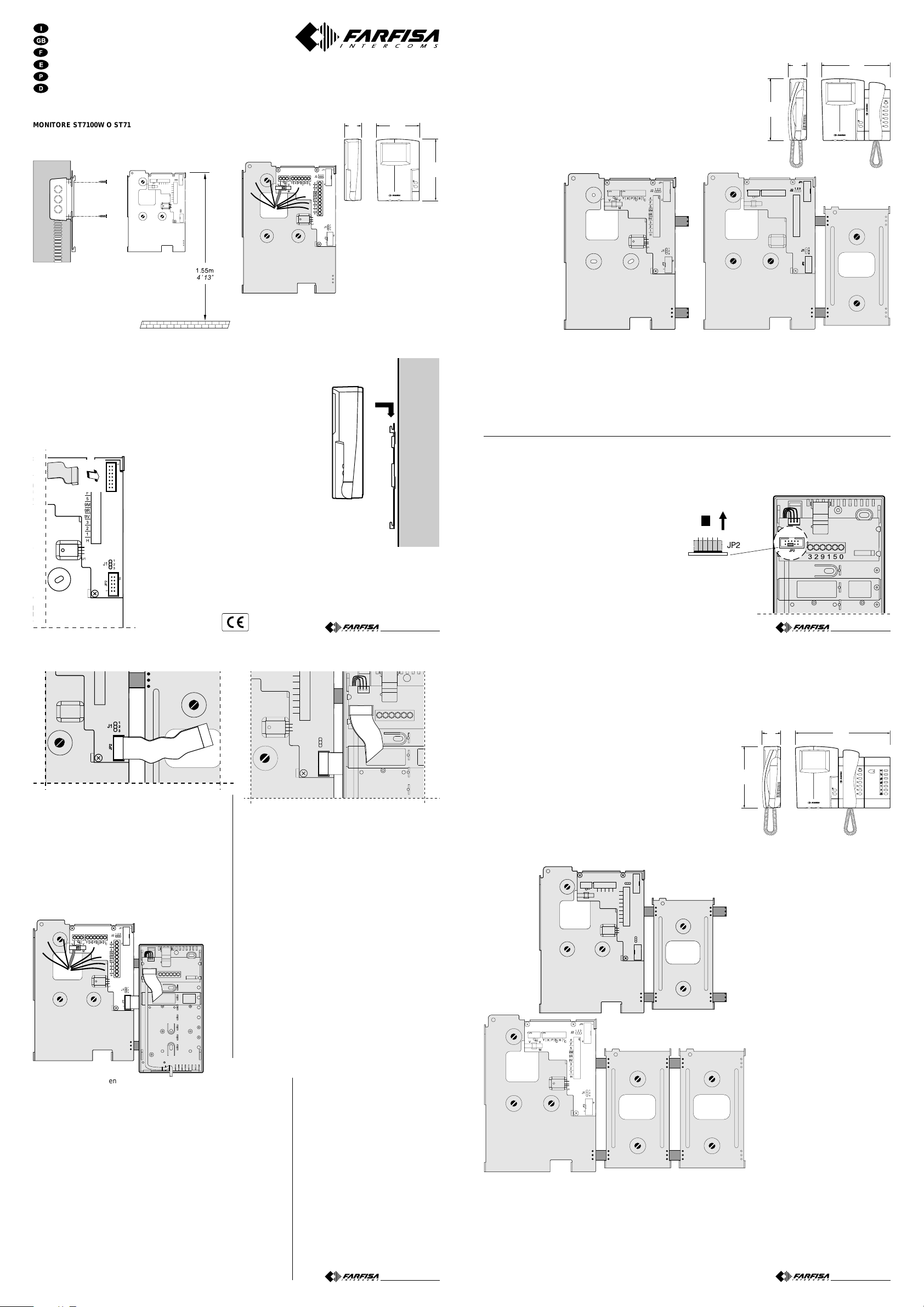

1) - Fissare la staffa WB7100 a

murotramitei3puntidifissag-

gio previsti e ad un'altezza

dallapavimentazioneallapar-

te superiore di circa 1,55m.

- Fix bracket WB7100 to the

wall in the 3 fixing points at a

INSTALLAZIONE /

INSTALLATION

INSTALACIÓN

/ INSTALAÇÃO /

INSTALLATION

224

156

3) - Collegare il cavetto del monitore alla staffa

- Connect the monitor cable to the bracket.

- Connecter le câble de l’écran à la bride

- Conectar el cable del monitor al soporte.

- Ligar o cabinho do monitor à presilha

- Monitorkabel an den Bügel anschließen

4) - Fissare il monitore alla staffa

- Fix the monitor to the bracket.

- Fixer l’écran sur la bride

- Afianzar el monitor al soporte.

- Fixar o monitor à presilha

- Monitor am Bügel befestigen

2) - Effettuare i collegamenti sulla morsettiera della staffa

- Make the connections on the bracket terminal board.

- Effectuer les connexions sur le bornier de la bride

- Realizar las conexiones en la caja de bornes del soporte.

- Efetuar as ligações na caixa de terminais da presilha

- Anschlüsse am Klemmenbrett des Bügels vornehmen.

- 1 -

recommended height of about 1.55m from the floor.

- Fixer la bride WB7100 au mur au moyen des 3 points de

fixation; la hauteur du sol à la partie supérieure doit être

d’environ 1,55m.

- Fijar el soporte WB7100 a la pared a través de los 3 puntos de

afianzamiento indicados y a una altura del piso hasta la parte

superior de aprox. 1,55m.

- Fixar a presilha WB7100 de parede através dos 3 pontos de

fixação previstos e com uma altura desde o chão até a parte

superior de aproximadamente 1,55m.

-BefestigungsbügelWB7100 an den 3Befestigungspunktenan

der Wand befestigen. Dabei sollte der obere Teil des Bügels

sich auf einer Höhe von circa 1,55m über dem Boden befinden.

Mi 2249

- Per applicare, a fianco del monitore, un citofono (o citotelefono) occorre utilizzare

la staffa WB700.

- Use bracket WB700 to install an intercom (or intercom-phone) next to the monitor.

-Pourappliquer un interphone(ouun interphone-téléphone) àcôtédel’écran, il faut

installer la bride WB700.

- Para aplicar al lado del monitor un interfono de portería (o un teléfono-interfono),

es necesario emplear el soporte WB700.

- Para aplicar, ao lado do monitor, um interfone (ou interfone/telefone) é necessário

utilizar a presilha WB700.

- Zur Anbringung eines Sprechgeräts (oder Telefon-Sprechgeräts) neben dem

Monitor ist der Bügel WB700 zu verwenden.

249

224

1) - Prima del fissaggio

della staffa WB700,

collocare le 2 dime

presenti nell'imballo

sugliappositiforidella

staffa WB7100.

- Place the two tem-

platescontainedinthe

packing on the holes

of bracket WB7100

before fixing bracket

WB700,

-Avantdefixerlabride

WB700, placer les 2

gabaritsfournissurles

trous de la bride

WB7100 prévus à cet

effet. 2) Fissare a muro le 2 staffe seguendo le indicazioni del disegno

1 di pagina 1.

-Fixthetwobracketstothewallasshownindrawing1onpag.1

- Fixer les 2 brides au mur comme illustré dans le dessin 1 de

page 1.

- Fijar los 2 soportes a la pared según las indicaciones del

dibujo 1 de la página 1.

- Fixar na parede as 2 presilhas, seguindo as indicações do

desenho 1 da página 1.

- Die beiden Bügel unter Befolgung der Zeichnung 1 auf Seite

1 an der Wand befestigen.

4) - Togliere il ponticello mobile presente all'interno del connettore JP2 del citofono

- Remove the jumper located inside connector JP2 of the intercom.

- Enlever le cavalier mobile situé à l’intérieur de la broche JP2 de l’interphone.

- Quitar el puente móvil que está dentro del conectador JP2 del interfono.

- Retirar o pontinho móvel presente no interior do conectador JP2 do interfone

- Bewegliche Überbrückungsklemme im Innern des Verbinders JP2 des Sprechgeräts

entfernen.

- 2 -

Solo per citofono. Per il citotelefono vedere le istruzioni allegate al prodotto.

For intercom only. For the intercom-phone see the instructions supplied with the product.

Uniquement pour l’interphone. Pour l’interphone-téléphone, consulter les instructions fournies avec l’appareil.

Sólo para interfono de portería. Para el teléfono-interfono vea las instrucciones adjuntas al artículo.

Somente para interfone. Para o interfone/telefone ver as instruções anexas ao produto.

Nur für Sprechgerät. Für das Telefon-Sprechgerät ist die dem Gerät beiliegende Anleitung zu befolgen.

MONITORE ST7100 O ST7100C + CITOFONO ST720 O CITOTELEFONO ST740 /

ST7100 OR ST7100C MONITOR + ST720

INTERCOM OR ST740 INTERCOM-PHONE

/ MONITEUR ST7100 OU ST7100C + INTERPHONE ST720 OU INTERPHONE-

TELEPHONEST740/

MONITORST7100ÓST7100C+INTERFONOST720ÓTELÉFONO-INTERFONOST740

/MONITORST7100

OU ST7100C + INTERFONE ST720 OU INTERFONE/TELEFONE ST740 /

MONITOR ST7100 ODER ST7100C + SPRECHGERÄT

ST720 ODER TELEFON-SPRECHGERÄT ST740

- Antes de montar el soporte WB700 poner los 2 patrones que

seencuentran enel embalajeencima delos orificiosdel soporte

WB7100.

- Antes da fixação da presilha WB700, colocar os 2 moldes

presentes na embalagem nos respectivos furos da presilha

WB7100.

- Vor Befestigung des Bügels WB700 sind die 2 in der Verpak-

kung enthaltenen Schablonen in die eigens hierfür vorgesehe-

nen Löcher des Bügels WB7100 zu stecken.

3) - Togliere la calotta del citofono

- Remove the cover from the intercom.

- Enlever la calotte de l’interphone.

- Quitar la tapa del interfono.

- Retirar a calota do interfone

- Haube des Sprechgeräts abnehmen.

Mi 2249

JP2

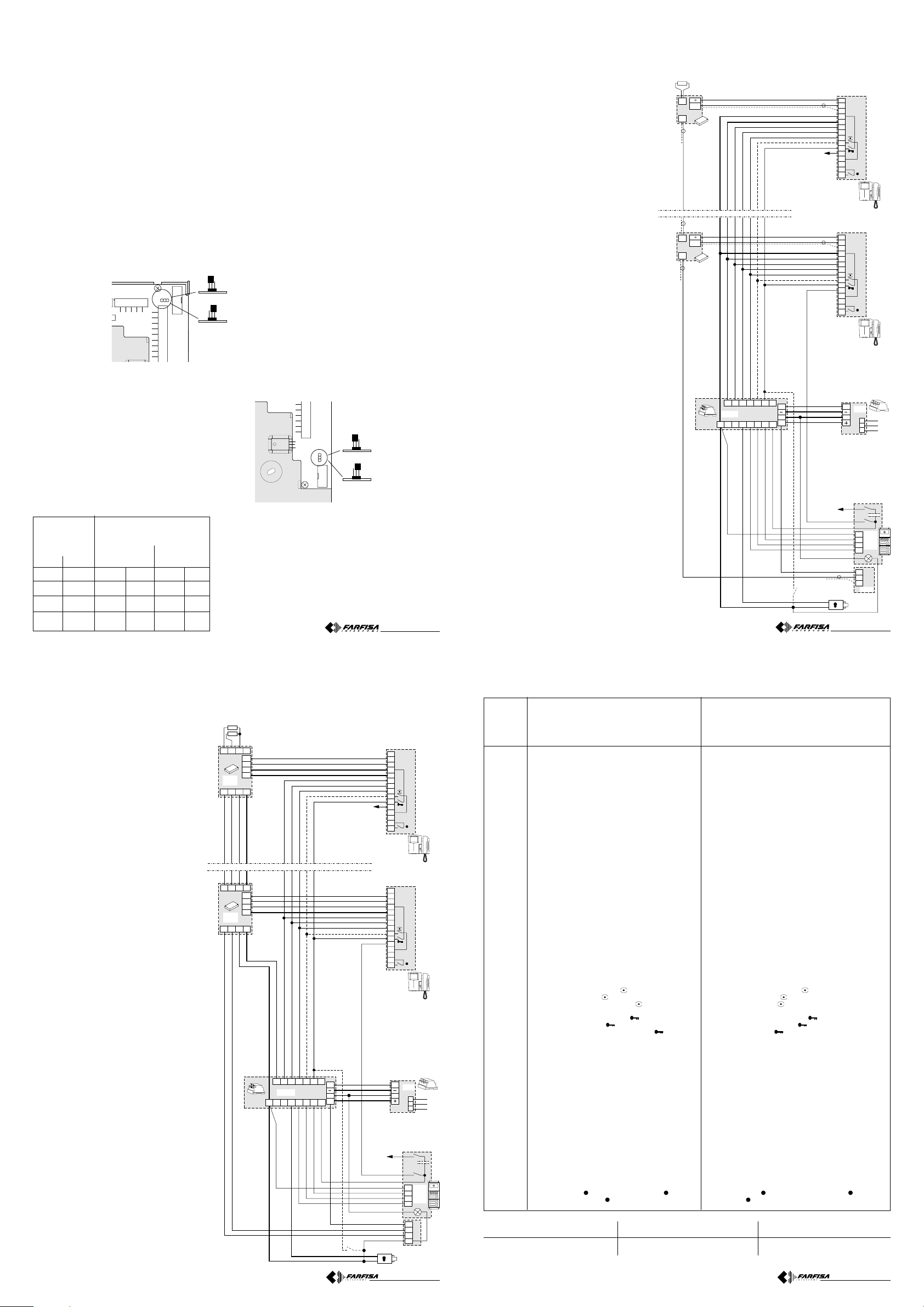

7) Effettuare i collegamenti sulla morsettiera della staffa del monitore ST7100

rispettando le indicazioni dello schema installativo da utilizzare. Solo nel caso di

pulsantisupplementariomoduliaggiuntivioccorreprevedereulterioriconnessioni

all'interno del citofono.

- Make the connections on the bracket terminal board of monitor ST7100

according to the installation diagram used. Other connections inside the intercom

are only necessary in the case of supplementary buttons or additional modules.

-Procéder auxconnexions sur le bornier de la bride de l’écranST7100 conformé-

ment aux indications détaillées dans le correspondant schéma d’installation. Des

connexions ultérieures dans l’interphone ne sont pas nécessaires, sauf en cas

d’installations de boutons-poussoirs ou de modules supplémentaires.

- Realizar las conexiones en la caja de bornes del soporte del monitor ST7100

respetando las indicaciones del esquema de instalación. Sólo en caso de

pulsadores suplementarios o de módulos adicionales es necesario preparar

ulteriores conexiones dentro del interfono.

- Efetuar as ligações na caixa de terminais da presilha do monitor ST7100,

respeitando as indicações do esquema de instalação a ser utilizado. Somente no

caso de botões suplementares ou de módulos adicionais, é necessário prever

ulteriores conexões no interior do interfone.

-AnschlüsseamKlemmenbrett desBügelsdesMonitors ST7100 vornehmenund

dabei den entsprechenden Installationsplan beachten. Nur bei eventuell vorhan-

denen Zusatztasten oder Ergänzungsmodulen sind zusätzliche Anschlüsse im

Innern des Sprechgeräts vorzusehen.

- 3 -

5) - Collegare il cavetto di connessione presente nell'imballo

della staffa WB700 sul connettore JP2 della staffa WB7100.

- Connect the connection cable contained in the packing of

bracket WB700 on connector JP2 of bracket WB7100.

-Relier le câblede connexionfourniavec labrideWB700 sur

la broche JP2 de la bride WB7100.

- Conectar el cable de conexión, que se encuentra en el

embalaje del soporte WB700,al conectador JP2 del soporte

WB7100.

- Ligar o cabinho de conexão presente na embalagem da

presilha WB700 no conector JP2 da presilha WB7100.

- Das in der Verpackung des Bügels WB700 mitgelieferte

Anschlusskabel an den Verbinder JP2 des Bügels WB7100

anschließen.

6) -FissarelabasedelcitofonosullastaffaWB700ecollegarel'altro

capo del cavetto di connessione sul connettore ICD del citofono

facendo passare il cavetto tra la base del citofono e la staffa.

Tirareilcavettoinmodochelaparteeccedenterimangaall'interno

del citofono.

- Fix the intercom base to bracket WB700 and connect the other

end of the connection cable to the intercom ICD connector by

passing the cable between the intercom base and the bracket.

Pullthe cableso thatthe extracable remainsinside theintercom.

- Fixer la base de l’interphone sur la bride WB700 et relier l’autre

extrémité du câble de connexion sur la broche ICD de l’inter-

phone, en enfilant le câble entre la base de l’interphone et la

bride. Tirer le câble de manière à ce que la longueur excédante

reste renfermée dans l’interphone.

- Fijar la base del interfono al soporte WB700 y conectar la otra

extremidaddelcablede conexión al conectadorICDdelinterfono

pasandoelcable entrelabase del interfonoy el soporte.Tirardel

cabledemaaneraquelapartesobrantequededentroelinterfono.

-FixarabasedointerfonenapresilhaWB700eligaraoutraponta

do cabinho de conexão ao conector ICD do interfone, fazendo

passar o cabinho entre a base do interfone e a presilha. Retirar

ocabinhoemmodo que a parte excedente permaneça nointerior

do interfone.

- Basis des Sprechgeräts am Bügel WB700 befestigen. Das

andere Ende des Verbindungskabels am Verbinder ICD des

Sprechgeräts anschließen und darauf achten, dass das Kabel

zwischen der Basis des Sprechgeräts und dem Bügel

hindurchgeführtwird.Kabelsoanordnen,dassderüberschüssige

Teil im Innern des Sprechgeräts untergebracht ist.

8) Collegare e fissare il monitore alla staffa

(come indicato nei punti 2 e 3 di pag.1).

- Connect and fix the monitor to the bracket

(as shown in points 2 and 3 on page 1).

- Connecter et fixer l’écran à la bride (voir

points 2 et 3 de page 1).

- Conectar y afianzar el monitor al soporte

(como indicado en los puntos 2 y 3 de la

página 1).

- Ligar e fixar o monitor à presilha (como

indicado nos pontos 2 e 3 da página 1).

- Monitor an den Bügel anschließen und

befestigen (wie in den Punkten 2 und 3 auf

Seite 1 gezeigt).

9) Chiudere il citofono.

- Close the intercom.

- Fermer l’interphone.

- Cerrar la tapa del interfono.

- Fechar o interfone.

- Sprechgerät schließen.

Mi 2249

342

224

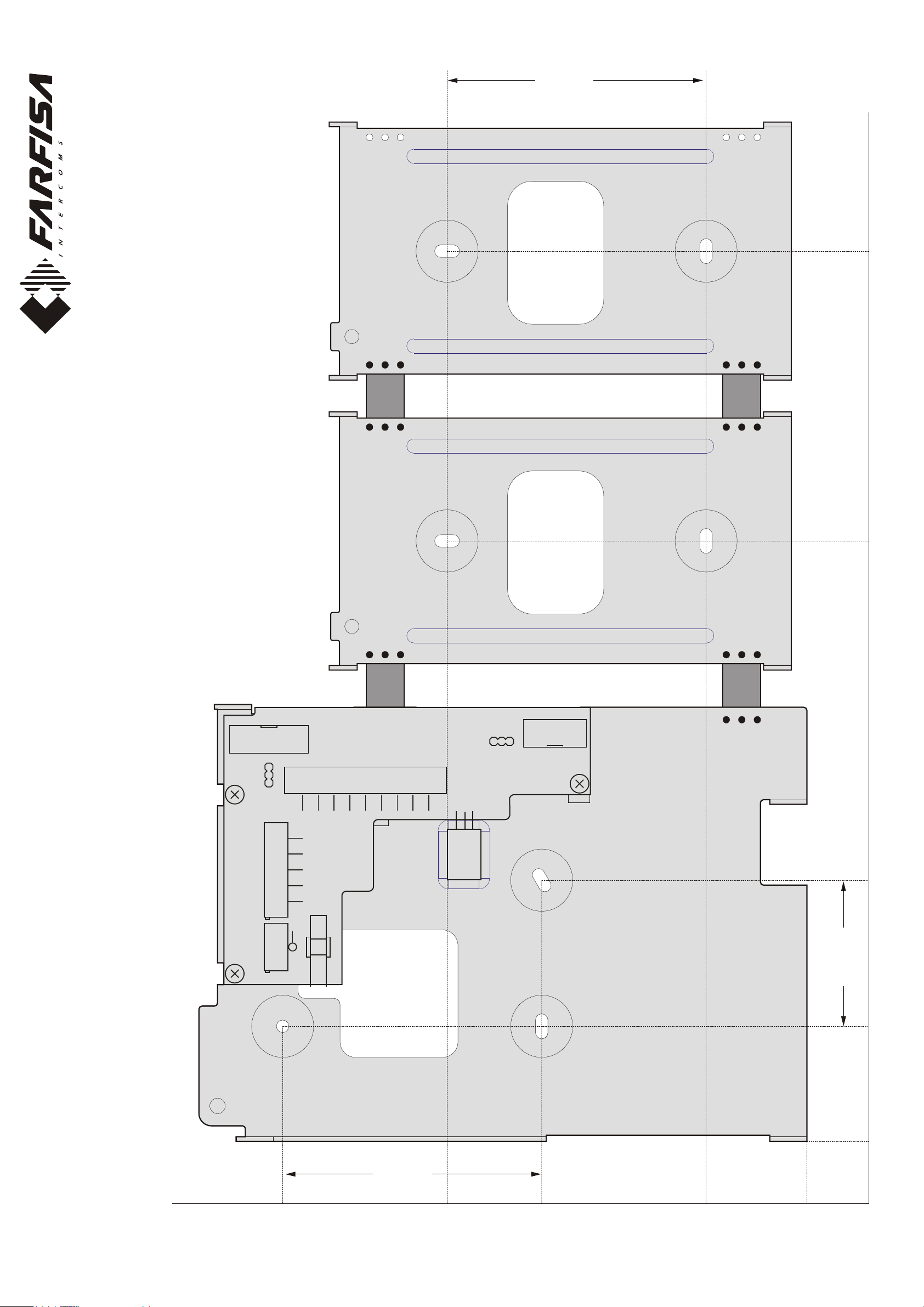

MONITORE ST7100 O ST7100C + CITOFONO ST720 O CITOTELEFONO ST740 + MEMORIA VIDEO ST7M32 O ALTRI MODULI

ST7100 OR ST7100C MONITOR + ST720 INTERCOM OR ST740 INTERCOM-PHONE + ST7M32 VIDEO MEMORY OR OTHER MODULES

MONITEUR ST7100 OU ST7100C+INTERPHONE ST720 OU INTERPHONE-TELEPHONE ST740+MEMOIRE VIDEO ST7M32 OU MODULES DIVERS

MONITOR ST7100 Ó ST7100C + INTERFONO ST720 Ó TELÉFONO-INTERFONO ST740 + MEMORIA VÍDEO ST7M32 U OTROS MÓDULOS

MONITOR ST7100 OU ST7100C + INTERFONE ST720 OU INTERFONE/TELEFONE ST740 + MEMÓRIA- VÍDEO ST7M32 OU OUTROS MÓDULOS

MONITOR ST7100 ODER ST7100C + SPRECHGERÄT ST720 ODER TELEFON-SPRECHGERÄT ST740 + VIDEOSPEICHER ST7M32 ODER

SONSTIGE MODULE

2) - Fissare a muro la 3ª staffa.

- Fix the third brackets to the wall.

- Fixer le 3ème bride au mur.

- Fijar el 3° soporte a la pared.

- Fixar na parede a terceira presilha.

- Die 3. Bügel an der Wand befestigen.

1)-Primadelfissaggiodella2ªstaffaWB700,collocare

le2 dime presenti nell'imballosugliappositi fori della

staffa.

-Placethetwotemplatescontainedinthepackingon

the bracket holes before fixing the second bracket

WB700.

- Avant de fixer la 2ème bride WB700, placer les 2

gabarits fournis sur les trous de la bride prévus à cet

effet.

- Antes de fijar el 2º soporte WB700, poner los 2

patrones que se encuentran en el embalaje encima

de los orificios del soporte.

- Antes de fixar a segunda presilha WB700, colocar

os 2 moldes presentes na embalagem nos respecti-

vos furos da presilha.

- Vor der Befestigung des 2. Bügels WB700 sind die

beideninderVerpackungenthaltenenSchablonenin

diehierfürvorgesehenenLöcherdesBügelszustek-

ken.

- 4 -

-Perapplicare,afiancodelmonitoreecitofono(ocitotelefono)unamemoriavideoodaltri

moduli occorre, prima del fissaggio della staffa WB700, collocare le 2 dime presenti

nell'imballo.

-Toinstallavideomemoryorothermodulesnexttothemonitorandintercom(orintercom-

phone ) place the two templates contained in the packing before fixing bracket WB700.

- Pour appliquer à côté de l’écran et de l’interphone (ou de l’interphone-téléphone) une

mémoirevidéooudesmodulessupplémentaires, il faut positionner les 2 gabarits fournis

avant de procéder à la fixation de la bride WB700.

- Para aplicar al lado del monitor e interfono (o teléfono-interfono) una memoria vídeo u

otros módulos, es necesario, antes de fijar el soporte WB700, posicionar los 2 patrones

que se encuentran en el embalaje.

-Para aplicar, ao ladodo monitor e interfone(ou interfone/telefone) uma memória-vídeo

ou outros módulos, é necessário, antes da fixação da presilha WB700, colocar os 2

moldes presentes na embalagem.

- Um neben dem Monitor und dem Sprechgerät (oder Telefon-Sprechgerät) einen

Videospeicher oder sonstige Module anzubringen, müssen vor Befestigung des Bügels

WB700 die beiden in der Verpackung enthaltenen Schablonen positioniert werden.

Mi 2249

IMPIANTO VIDEOCITOFONICO AD UN INGRESSO (collegamento video con doppino twistato)

VIDEO INTERCOM INSTALLATION WITH ONE ENTRANCE (video connection with twisted pair)

INSTALLATION VIDEOPHONIQUE A UNE ENTREE (connexion vidéo via câble torse à deux fils)

INSTALACIÓN DE VIDEOPORTERO A UNA ENTRADA (conexión vídeo con cable telefónico retorcido)

INSTALAÇÃO VÍDEO-INTERFÔNICA A UM INGRESSO (ligação com dobrado twistado)

VIDEOSPRECHANLAGE MIT EINEM EINGANG (Videoanschluss mit gedrillter Schleife)

Se occorre l'accensione di controllo dai videoci-

tofoni collegare il morsetto 4 (conduttore tratteg-

giato).

Connect terminal 4 (dotted wire) if the camera

control switch-ON from the video intercoms is

required.

Sil’allumagedecontrôlesurlesvidéophonesest

nécessaire, il faut connecter la borne 4 (conduc-

teur en pointillé).

Si se necesita encender el control de los

videoporteros conectar el borne 4 (conductor

punteado).

Seocorrer oa acendimento de controle partindo

dos vídeo-interfones, conectar o grampinho 4

(condutor tracejado).

Bei erforderlicher Kontrolleinschaltung von den

Videosprechgeräten ist Klemme 4 anzuschlie-

ßen (gestrichelter Leiter).

PA = Pulsante apriporta (opzionale)

Door release push-button (optional)

Bouton poussoirouvre porte (optional)

Pulsador abrepuerta (opcional)

Botão para abrir a porta (optional)

Türöffnertaste (optional)

SE = Serratura elettrica (12Vca-max1A)

Electric door lock (12Vac-1A max)

Gâche électrique (12Vca-1A max)

Cerradura eléctrica (12Vca-1A máx)

Fechadura eléctrica (12Vca-1A max)

elektrisches Türschloss (12Vac-1A max)

- 7 -

- Per il segnale video usare un doppino twistato da

0.35mm². Se la distanza tra gli apparati più lontani è

superiore a 200m si consiglia il collegamento con cavo

coassiale.

- Use a 0.35mm² twisted pair for the video signal.

Connection with coaxial cable is recommended if the

maximum distance between the devices is higher than

200m.

Pour le signal vidéo, utiliser un câble torse à deux fils

de0.35mm²desection.Siladistanceentrelesappareils

lespluséloignésdépasse200m,onconseillederéaliser

la connexion à l’aide d’un câble coaxial.

- Para la señal vídeo emplear un cable telefónico retor-

cido de 0.35 mm². Si la distancia entre los aparatos más

lejanos es mayor de 200 m se aconseja la conexión con

cable coaxial.

Para o sinal vídeo usar um dobrado twistado de

0.35mm². Se a distância entre os aparelhos mais

afastados for superior a 200m, aconselha-se a ligação

com o cabo coaxial.

- Für das Videosignal ist eine gedrillte Schleife von

0.35mm² zu verwenden. Wenn der Abstand zwischen

den Geräten mehr als 200m beträgt, empfiehlt es sich,

den Anschluss mit einem Koaxialkabel vorzunehmen.

MD7.

MD1.

MD2.

MD30

MD41D

230V

127V

1282E

2D1D 3D 5 7

1281

FXS123+ C+

DV2D

DV4D

DV2D

DV4D

Ω

XFHY

ST7100+

WB7100+

ST720+

WB700

ST7100+

WB7100+

ST720+

WB700

Mi 2249

La ACI Srl Farfisa Intercoms si riserva il diritto di

modificare in qualsiasi momento i prodotti qui illustrati. La ACI Srl Farfisa Intercoms se réserve le droit de

modifier à tous moments les produits illustrés.

ACI Srl Farfisa intercoms behält sich das Recht vor,

jederzeit die hier veranschaulichten Produkte zu än-

dern.

Bornier et données électriques

Terminales y datos eléctricos

Morsettiera e dati elettrici

Terminal board and electrical data

Terminais e dados elétricos

Klemmenbrett und elektrische Daten

E’ reservada à ACI Srl Farfisa intercoms o direito de

modificar a qualquer momento os produtos aqui

ilustrados.

ACISrlFarfisaIntercomsreservestherighttomodifythe

products illustrated at any time.

ACISrlFarfisaintercomssereservaelderechodemodi-

ficarencualquiermomentolosproductosilustradosaquí

Morsetti

Bornes

Terminals

Terminales

Terminais

Klemmen

Caratteristiche

Description

Caractéristiques

Uscita tensione +12V /

+12V output

Sortie tension positive +12V

Ingresso-uscita segnale video (cavo coassiale)

Video signal input-output (coaxial cable)

Entrée-sortie signal vidéo (câble coaxial)

Massa video (schermo coassiale)

Video ground (coaxial shield)

/ Masse vidéo (blindage coaxial)

Ingresso segnale video bilanciato (negativo)

Video signal balanced input (negative)

Entrée signal vidéo balancé (négatif)

Ingresso segnale video bilanciato (positivo)

Video signal balanced input (positive)

Entrée signal vidéo balancé (positif)

Massa generale /

General ground

/ Masse general

Ingresso tensione positiva (18÷24Vcc)

Power supply input (18÷24Vdc)

Entrée tension positive (18÷24Vcc)

Fonia verso l'esterno (microfono)

Audio to external (microphone)

Phonie vers l'extérieur (microphone)

Fonia dall'esterno (altoparlante)

Audio from external (speaker)

Phonie depuis l'extérieur (haut-parleur)

Massa fonica /

Audio ground

/ Masse phonique

Accensione di controllo (pulsante )

Control switch-ON (button )

Allumage de contrôle (bouton-poussoir )

Apertura serratura elettrica (pulsante )

Electric lock release (button

)

Ouverture serrure électrique (bouton-poussoir )

Ingresso soneria elettronica per chiamate da esterno con

abilitazionemonitore/

Electronicbell input for calls from external

stationswithenabledmonitor/

Entréesonnerieélectroniquepour

appel depuis l’externe avec activation de l’écran

Ingresso soneria elettronica per chiamate intercomunicanti, di

piano o digitali /

Electronic bell input for intercom, floor or digital

calls /

Entrée sonnerie électronique pour appels intercommuni-

cants, de palier ou digitaux

Abilitazione monitore con comando di massa

Monitor enabling with ground command

Activation écran avec commande de masse

Comune pulsanti accensioni di controllo

Common for control switch-ON buttons

Borne commune des poussoirs allumage de contrôle

Comune pulsanti di servizio /

Common for service buttons

Borne commune des poussoirs de service

Pulsante di servizio (max 0,3A) /

Service button (max 0.3A)

Bouton-poussoir de service (0,3A max)

Descriptión

Descrição

Beschereibung

Salida tensión positiva +12V

/ Saída tensão positiva +12V

Ausgang positive spannung +12V

Entrada-salida señal vídeo (cable coaxial)

Ingresso-saída sinal vídeo (cabo coaxial)

Videosignaleingang / -ausgang (Koaxialkabel)

Masa vídeo (pantalla coaxial)

/ Massa vídeo (tela coaxial)

Video-Erdung(Koaxialkabel)

Entrada señal vídeo balanceada (negativa)

Ingresso sinal vídeo balanceado (negativo)

AusgeglichenerVideosignaleingang (negativ)

Entrada señal vídeo balanceada (positiva)

Ingresso sinal vídeo balanceado (positivo)

AusgeglichenerVideosignaleingang (positiv)

Masa general /

Massa geral

/ Allgemeine Masse

Entrada tensión positiva

(18÷24Vcc)

Entrada tensão positiva (18÷24Vcc)

Eingang positive Spannung

(18 bis 24Vdc)

Sonido hacia el exterior (micrófono)

Fonia em direcção ao exterior (microfone)

Sprechverbindung zur Türstation (Mikrofon)

Sonido del exterior (altavoz)

Fonia do exterior (altifalante)

Sprechverbindung von Türstation (Lautsprecher)

Masa fónica

/ Massa fônica /

Sprechleitungsmasse

Autoencendido de control (pulsador )

Acensão de controle (botão )

Taste Kontrolleinschaltung

Apertura cerradura eléctrica (pulsador

)

Abertura fechadura elétrica (botão )

Elektro-Türschloßöffnung

Entradatimbre electrónico para llamadas delexteriorcon habilitación

delmonitor/

Ingressosom eletrônico para chamadas do exterior com

habilitação do monitor /

Eingang Elektronikruf für Außenrufe mit

Monitoraktivierung

Entrada timbre electrónico para llamadas intercomunicantes, de piso

odigitales/

Ingressosomeletrônicoparachamadasintercomunicantes

deandaroudigitais/

EingangElektronikruffürGegensprech-Etagenrufe

oder -Digitalrufe

Habilitación monitor con mando de masa

Habilitação do monitor com comando de massa

Monitoraktivierung mit Erdungsfunktion

Común pulsadores autoencendido de control

Comum botões de acensão de controle

Gemeinsamer Taste Kontrolleinschaltung

Común pulsadores de servicio /

Comum botões de serviço

Gemeinsamer Funktionstasten

Pulsador de servicio (máx 0,3A)

/ Botão de serviço (máx 0.3A)

Funktionstaste (max. 0,3A)

- 8 -

Mi 2249

A= Monitore senza segreto fonico

Monitors without private conversation

Moniteurs sans secret de conversation

Monitor sin secreto fónico

Monitor sem segredo fónico

Monitor ohne Mithörsperre

B= Monitore con segreto fonico

Monitors with private conversation

Moniteurs avec secret de conversation

Monitor con secreto fónico

Monitor com segredo fónico

Monitor mit Mithörsperre

JP2

123

JP1

JP4

YXPP 81

JP5

123

A= Collegamento video con cavo coassiale ai morsetti V ed M

Video connection with coaxial cable to terminals V and M

Connexion vidéo via câble coaxial aux bornes V et M

Conexión vídeo con cable coaxial a los bornes V y M

Ligação vídeo com cabo coaxial aos grampinhos V e M

Videoanschluss mit Koaxialkabel an die Klemmen V und M

B= Collegamento video con doppino twistato ai morsetti X ed Y

Video connection with twisted pair to terminals X and Y

Connexion vidéo via câble torse à deux fils aux bornes X et Y

Conexiónvídeocon cable telefónico retorcido alosbornesX eY

Ligação vídeo com dobrado twistado aos grampinhos X e Y

Videoanschluss mit gedrillter Schleife an die Klemmen X und Y

SCHEMI INSTALLATIVI /

INSTALLATION DIAGRAMS /

SCHEMAS D’INSTALLATION /

ESQUEMAS DE INSTALACIÓN /

ESQUEMAS

PARA INSTALAÇÃO /

INSTALLATIONSPLÄNE

- Con il monitore ST7100 è possibile effettuare il collegamento video utilizzando il cavo coassiale da 75 Ohm o un doppino twistato. Usare un

sistemao l'altro comporta solo l'adeguatasceltadeidistributorivideoedella telecamera, mentre non vi sonovariazioninelnumerodiconduttori

e nelle possibilità installative. Ricordarsi di posizionare correttamente il connettore J2 ed usare gli appositi morsetti d'ingresso.

- The video connection with monitor ST7100 can be made with a 75-Ohm coaxial cable or twisted pair. The system used will only affect the

selection of video distributors and camera. The number of wires and the installation options remain unchanged. Do not forget to place

connector J2 correctly and use the appropriate input terminals.

- Le moniteur ST7100 permet d’effectuer la connexion vidéo en utilisant le câble coaxial de 75 Ohm ou un câble torse à deux fils. Utiliser un

systèmeplutôt quel’autre,ne comportequelechoix adaptédesdistributeursvidéo etdelacaméra, tandisqu’iln’y apasdevariation dunombre

deconducteursetdespossibilitésd’installation.Attention :ilfautcorrectementplacerlabrocheJ2etutiliserlesbornesd’entréeprévues.

- Con el monitor ST7100 es posible efectuar la conexión vídeo utilizando el cable coaxial de 75 Ohm o un cable telefónico retorcido. La opción

por uno u otro sistema sólo implica una selección adecuada de los distribuidores vídeo y la telecámara, no habiendo variación en el número

de conductores y posibilidades de instalación. Recuerde que hay que posicionar correctamente el conectador J2 y usar los correspon-

dientes bornes de entrada.

- Com o monitor ST7100 é possível efetuar a ligação é possível efetuar a ligação vídeo utilizando o cabo coaxial de 75 Ohm ou um dobrado

twistado. Usar um sistema ou o outro implica unicamente na escolha adequada dos distribuidores de vídeo e da telecâmera, enquanto não

existam variações no número de condutores e nas possibilidades de instalação. Lembrar-se de posicionar corretamente o conector J2 e

usar os respectivos terminais de ingresso.

-MitdemMonitorST7100könnenVideoanschlüsseunterVerwendungdes75-Ohm-Koaxialkabels odereinergedrilltenSchleifevorgenommen

werden. Bei der Wahl des einen oder des anderen Systems müssen auch jeweils die entsprechenden Video- und Kameraverteiler gewählt

werden, während bezüglich der Anzahl der Leiter und der Installationsmöglichkeiten keine Unterschiede vorhanden sind. Denken Sie daran,

den Verbinder J2 richtig anzuschließen und die hierfür vorgesehenen Eingangsklemmen zu benutzen.

Selezione del segreto fonico o servizio intercomunicante

Selection of audio privacy or intercommunicating service

Sélection du secret phonique ou du service intercommunicant

Selección del secreto fónico o servicio intercomunicante

Seleção do segredo fônico ou do serviço de intercomunicação

Selektion von Sprechgeheimnisses oder Gegensprechfunktion

Selezione del collegamento video con cavo coassiale o doppino twistato

Selection of video connection with coaxial cable or twisted pair

Sélection de la connexion vidéo avec câble coaxial ou avec le câble torse à deux fils

Selección de la conexión vídeo con cable coaxial o cable telefónico retorcido

Seleção da ligação vídeo com o cabo coaxial ou dobrado twistado

Wahl des Videoanschlusses mit Koaxialkabel oder gedrillter Schleife

Distanza /

Distance

Distance /

Distancia

Distância /

Abstand

Morsetti /

Terminals

/ Bornes

Terminales

/ Terminais /

Klemmen

art.1282E

F - H - S1D - 2D - 3D - 4 - 5

7 - A - 1 - 2 - 3+ - C+

100

200

300

165

330

660

990

0.5mm²

0.75mm²

1mm²

1.5mm²

AWG20

AWG18

AWG16

AWG14

0.75mm²

1mm²

1.5mm²

2.5mm²

AWG18

AWG16

AWG14

AWG12

Conduttori /

Cables

/ Conducteurs /

Conductores

Condutores /

Leiter

- 5 -

Mi 2249

IMPIANTO VIDEOCITOFONICO AD UN INGRESSO (collegamento video con cavo coassiale)

VIDEO INTERCOM INSTALLATION WITH ONE ENTRANCE (video connection with coaxial cable)

INSTALLATION VIDEOPHONIQUE A UNE ENTREE (connexion vidéo via câble coaxial)

INSTALACIÓN DE VIDEOPORTERO A UNA ENTRADA (conexión vídeo con cable coaxial)

INSTALAÇÃO VÍDEO-INTERFÔNICA A UM INGRESSO (ligação vídeo com cabo coaxial)

VIDEOSPRECHANLAGE MIT EINEM EINGANG (Videoanschluss mit Koaxialkabel)

- Se occorre l'accensione di controllo dai video-

citofoni collegare il morsetto 4 (conduttore trat-

teggiato).

- Connect terminal 4 (dotted wire) if the camera

control switch-ON from the video intercoms is

required.

- Si l’allumage de contrôle sur les vidéophones

est nécessaire, il faut connecter la borne 4 (con-

ducteur en pointillé).

- Si se necesita encender el control de los

videoporteros conectar el borne 4 (conductor

punteado).

- Se ocorrer o a acendimento de controle partin-

dodosvídeo-interfones,conectarogrampinho4

(condutor tracejado).

-Bei erforderlicherKontrolleinschaltung vonden

Videosprechgeräten ist Klemme 4 anzuschlie-

ßen (gestrichelter Leiter).

PA = Pulsante apriporta (opzionale)

Door release push-button (optional)

Bouton poussoirouvre porte (optional)

Pulsador abrepuerta (opcional)

Botão para abrir a porta (optional)

Türöffnertaste (optional)

SE = Serratura elettrica (12Vca-max1A)

Electric door lock (12Vac-1A max)

Gâche électrique (12Vca-1A max)

Cerradura eléctrica (12Vca-1A máx)

Fechadura eléctrica (12Vca-1A max)

elektrisches Türschloss (12Vac-1A max)

- Perilsegnalevideousareuncavocoassialeda 75Ω.

- Use a 75

Ω

coaxial cable for the video signal.

- Pourle signal vidéo,utiliser un câblecoaxial de 75Ω.

- Parala señalde vídeousar uncable coaxial de 75

Ω

- Para o sinal video usar um cabo coaxial de 75Ω.

- Verwenden Sie für das Videosignal ein Koaxial-

kabelmit 75

Ω.

- 6 -

OUT

Ω



DV2

DV4

DV2

DV4

230V

127V

FXS123+ C+

1282E

2D1D 3D 5 7

1281

MD7.

MD1.

MD2.

MD30

MD41

ST7100+

WB7100+

ST720+

WB700

ST7100+

WB7100+

ST720+

WB700

ACI Srl Farfisa Intercoms • Via E. Vanoni, 3 • 60027 Osimo (AN) • Italy

Tel: +39 071 7202038 (r.a.) • Fax: +39 071 7202037 • e-mail: [email protected] • www.acifarfisa.it

JP1

JP3 JP4

YX P P 8 1

VR9

JP5

JP2

123

0 28519284

169

116

85,5

32,5

83.5

WB7100

WB7100DG WB700 WB700

83.5

DIMA PER IL FISSAGGIO DELLE STAFFE A MURO (SCALA 1:1)

TEMPLATE FOR WALL BRACKET FIXING (SCALE 1:1)

GABARIT POUR LA FIXATION DES BRIDES AU MUR (ECHELLE 1:1)

PATRÓN PARA FIJAR LOS SOPORTES A LA PARED (ESCALA 1:1)

MOLDE PARA A FIXAÇÃO DAS PRESILHAS DE PAREDE (ESCALA 1:1)

SCHABLONE ZUR ANBRINGUNG DER WANDBEFESTIGUNGSBÜGEL (MASSTAB 1:1)

Autres manuels Farfisa Support TV

Farfisa

Farfisa WB 7100DG Manuel utilisateur

Manuels Support TV populaires d'autres marques

Ergotron

Ergotron Neo Flex Cantilever UHD Manuel utilisateur

StarTech.com

StarTech.com FPCEILBTB Manuel utilisateur

VonHaus

VonHaus 05/038 Manuel utilisateur

Techlink

Techlink ECHO TV Manuel utilisateur

Sandstrom

Sandstrom SSTVMC12X Manuel utilisateur

Sony

Sony SU-WL700 Mode d’emploi

ICW

ICW SCACC18 Manuel utilisateur

LG WM-L640V Manuel utilisateur

Gembird

Gembird WM-65ST-01 Manuel utilisateur

ERARD

ERARD FiTUP XXL 035320 Manuel utilisateur

PEERLESS

PEERLESS PLCK-1 Mode d’emploi

Kanto

Kanto RCF180 Manuel utilisateur

GEM

GEM GEM GP001 Manuel utilisateur

Gladiator Joe

Gladiator Joe GJ0A0053 Manuel utilisateur

Vivotek

Vivotek AM-105 Manuel utilisateur

Vivo

Vivo VESA STAND-VAD1B Manuel utilisateur

AmazonBasics

AmazonBasics B07QG3LMG4 Manuel utilisateur

Secura

Secura QLF210 Manuel utilisateur
