Far Tools PM 550T Manuel d'utilisation et d'entretien

115013-A-20180514 ©FAR GROUP EUROPE

Professional Machine

PM 550T

www.fartools.com

Visseuse à plaque de plâtre (Notice originale)

Plasterboard screw inserter (Original manual translation)

Gipsplattenschrauber (Übersetzung aus dem Original-Anleitung)

Atornillador para placas de yeso (Traduccion del manual de instrucciones originale)

Avvitatrice per cartongesso

(Traduzione dell’avvertenza originale)

Aparafusadora para gesso (Tradução do livro de instruções original)

Schroevendraaier voor gipsplaat (Vertaling van de originele instructies)

Μηχανή βιδώματος για πλάκες γύψου

(Μετάφραση από τις πρωτότυπες οδηγίες)

Wkretarka do płyt kartonowo-gipsowych (Tłumaczenie z oryginalnej instrukcji)

Laastiin ruuvaava porakone (Käännös alkuperäisestä ohjeet)

Skruvdragare för gipsskivor (Översättning från originalinstruktioner)

Skruemaskine til gipsplader (Превод на оригиналната инструкция)

Машина за завинтване с гипсова фурнирна облицовка (Oversættelse fra oprindelige brugsanvisning)

Maşină de înşurubat pentru gips-carton (Traducere din instrucțiunile originale)

Шуруповерт для гипсокартона

(

Перевод с оригинальной инструкции)

Elektrikli vidalama makinasi (Orijinal talimatlar çeviri)

Uzavíračka pro sádru (Překlad z originálního návodu)

Uzatvárač na sadru (Preklad z originálneho návodu)

מברגה הלמים (תרגום מהוראות מקוריות)

مفك كهربائي (الترجمة من التعليمات الأصلية)

Gipszkarton csavarozó (Fordítás az eredeti utasítások)

Vijačnik za mavčne plošče (Prevod iz izvirnih navodil)

Kruvikeeraja kipsmaterjalidele (Tõlge originaal juhiseid)

Apmetuma plākšņu skrūvgriezis (Tulkojumā no instrukcijas oriģinālvalodā)

Gipsinis tvirtinimo aparatas (Vertimas iš originalių instrukcijas)

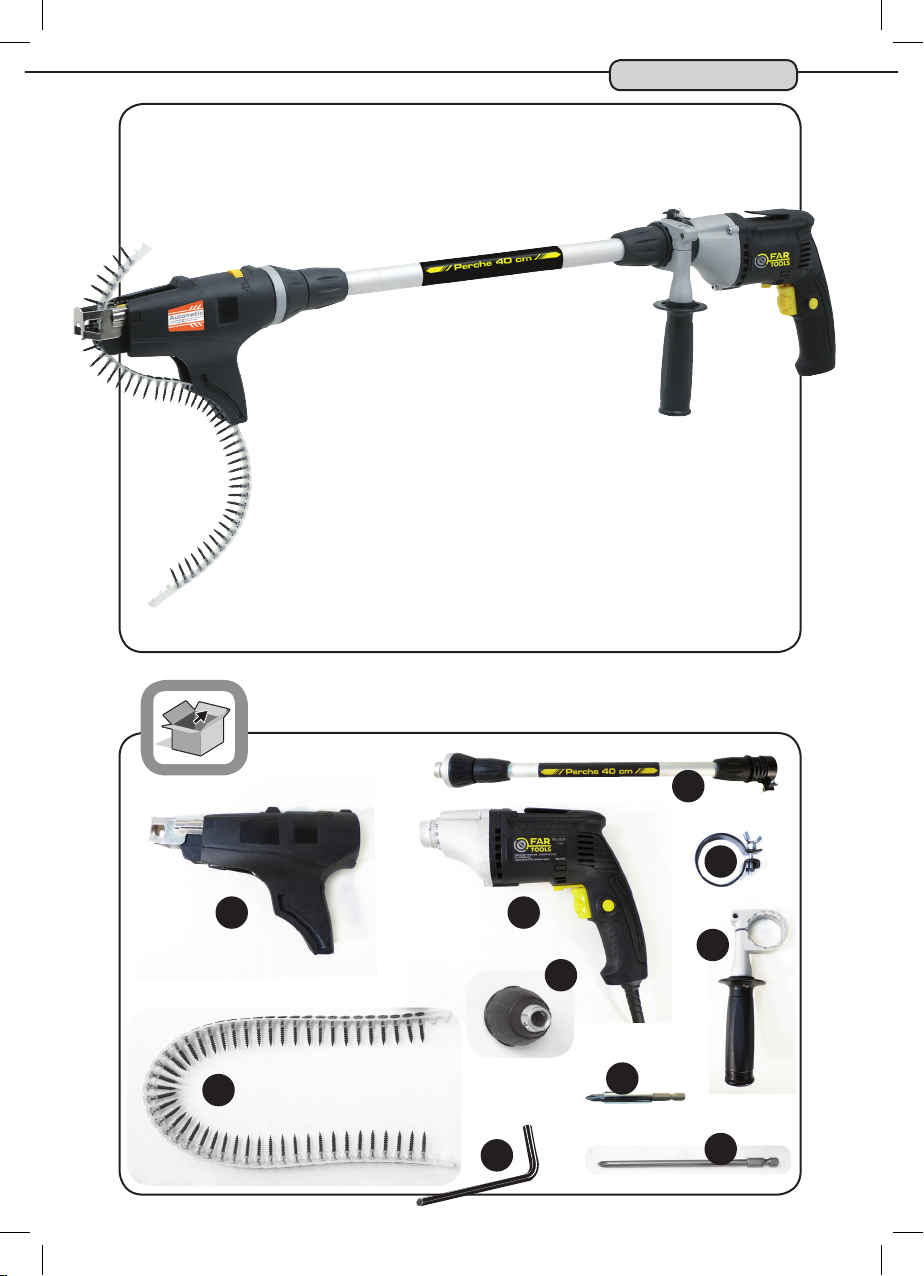

FIG. A & B

01 02

08 10

Réf. : 115909 I x 2 PH2 S2

Réf. : 115907

Réf. : 115908

CLICK!

40 cm

Engager la bande de vis dans l’encoche.

Het aangaan van de schroef strip in de inkeping.

Involucrar a la tira del tornillo en la muesca.

Engajar-se a faixa de parafuso no entalhe.

Coinvolgere la striscia vite nella tacca.

Engaging the screw strip in the notch.

25 - 55 mm

Réglage de la butée de vissage. Celle-ci permet de régler votre machine suivant le longueur de vis désirée.

Stop stelschroef. Deze kunt u uw apparaat zo instellen afhankelijk van de gewenste lengte schroef.

Detenga el tornillo de ajuste. Éste le permite conﬁgurar su dispositivo en función de la longitud del tornillo deseado.

Pare de parafuso de ajuste. Este permite-lhe conﬁgurar a máquina, dependendo do comprimento do parafuso desejado.

Smettere di vite di regolazione. Questo consente di impostare la macchina in funzione della lunghezza della vite desiderata.

Stop adjustment screw. This one allows you to set your machine depending on the desired screw length.

01 02

Ajustement de la profondeur de vissage

Dieptestelschroef

Tornillo de ajuste de profundidad

Parafuso de ajuste de profundidade

Vite di regolazione di profondità

Depth adjustment screw

Si votre première vis donne l’un des cas suivants, régler la bague

pour enfoncer plus ou moins la vis lors du prochain vissage

If your ﬁrst screw gives the following cases, set the ring to drive

more or less the screw at the next screwing

La visseuse à plaque de plâtre permet de visser à un rythme rapide, les vis se rechargent après chaque vissage, pas de manipulation nécessaire.

De schroevendraaier gipsplaten schroef maakt een snelle ritme, schroeven komen na elke schroef, geen manipulatie nodig.

El tornillo drywall destornillador permite rythm rápido, tornillos de recarga después de cada tornillo, hay manipulación requerida.

O parafuso chave de fenda drywall permite rythm rápido, parafusos recarregar depois de cada parafuso, sem manipulações necessárias.

La vite del muro a secco cacciavite consente del ritmo veloce, viti ricaricare dopo ogni vite, senza manipolazioni necessarie.

The screwdriver drywall screw allows fast rythm, screws recharge after each screw, no manipulation required.

Automatic

A B

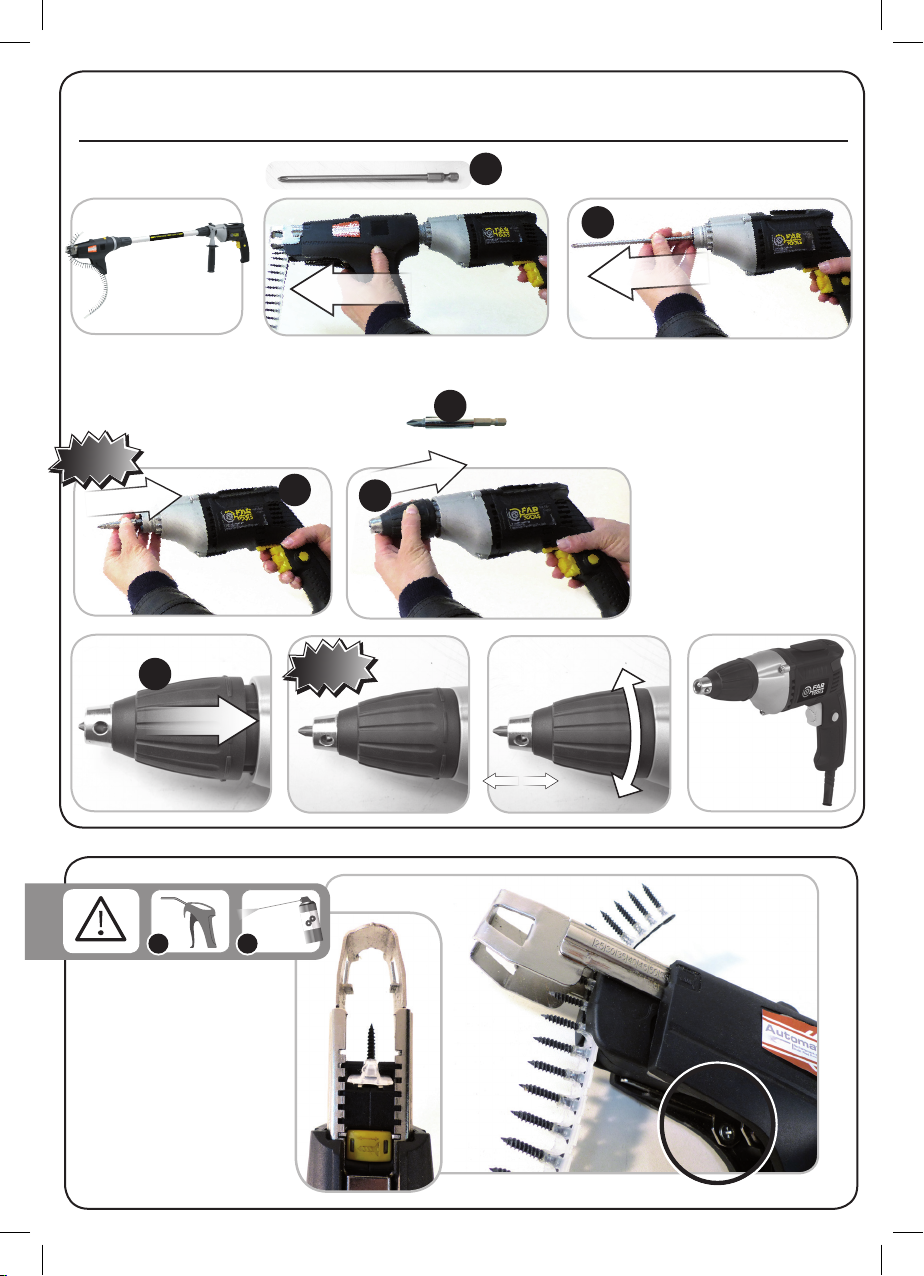

Passage du mode automatique au mode manuel - Schakelen van de automatische naar de handmatige modus -

Cambio del modo automático al modo manual - Mudar de automático para o modo manual - Il passaggio da modalità automatica

a quella manuale - Switching from automatic to manual mode

Retirer la tête en tirant simplement dessus, même chose pour l’embout de vissage - Verwijder de kop door simpelweg te trekken, hetzelfde voor

de schroevendraaier bit - Retire la cabeza simplemente tirando de él, lo mismo para la punta de destornillador - Retire a cabeça, basta puxá-lo, o mesmo

para o bit chave de fenda - Rimuovere la testa, semplicemente tirando, lo stesso per la punta del cacciavite - Remove the head by simply pulling it, same

for the screwdriver bit.

Clipser le porte embout de vissage,

puis le mandrin.

Klem de schroevendraaier bithouder

en de doorn.

Sujete el soporte de punta

de destornillador y el mandril.

Clipe titular do bit chave de fenda

e mandril.

Agganciare il titolare punta

del cacciavite e il mandrino.

Clip the screwdriver bit holder

and the mandrel.

CLIC !

Réf. : 115909 I x 2 PH2 S2

CLICK!

Vitesse à vide: Скорость вращения на холостом ходу:

0-5500 min-1

No-load speed: Boşalma hızı:

Drehzahl unbelastet: Rychlost naprázdno:

Velocidad vacía: Rýchlosť pri chode naprázdno:

Velocità a vuoto: .קיר תוריהמ

Velocidade no vácuo: .غرافلا ىلع ةعرسلا

Leerlaufdrehzahl: Üres sebesség:

  :Prosti tek:

Prędkość bez bciążenia:Скорост на празни обороти:

Tyhjäkäyntinopeus Kiirus tühikäigul

Tomgånghastighet: Tuščio prietaiso greitis

Hastighed i ubelastet tilstand:Tukšgaitas ātrums

Viteza în gol:

Puissance assignée: Заданная мощность:

550 W

Nominal power: Tahsis edilen güç:

Leerlaufdrehzahl: Stanovený příkon:

Potencia fijada: Predpísaný výkon:

Potenza assegnata: .בצקומ חוכ

Potência assinada: .ةجمربملا ةردقلا

Onbelast toerental: Névleges teljesítmény :

  : Določena jakost:

Prędkość na biegu jałowym: Консумирана мощност:

Teho: Määratud võimsus.

Angiven effekt: Nustatyta galia

Anført styrke:Noteiktā jauda

Putere de lucru:

Tension et fréquence assignée: Заданное напряжение и частота:

230 V ~ 50 Hz

Nominal frequency and power: Tahsis gerilimi ve frekansı:

Spannung und Frequenz: Stanovené napětí a frekvence:

Tensión y frecuencia fijada: Stanovené napätie a frekvencia:

Tensione e frequenza assegnata: בצקומ רדתו תחמ.

Tensão e frequência fixa: .ةجمربملا ةبذبذلاو ةيطلفلا

Aangewezen spanning en frequentie: Névleges feszültség és frekvencia:

   :Napetost in določena frekvenca:

Napięcie i częstotliwość przydzielona:Консумирано напрежение и честота :

Jännite ja määrätty taajuus: Määratud pinge ja sagedus

Angiven spänning och frekvens: Nustatyta įtampa ir dažnis

Anført spænding og frekvens:Noteiktais spriegums un frekvence.

Tensiune şi frecvenţă de lucru:

Poids : Вес :

2,1 kg

Weight : Ağırlık :

Gewicht : Hmotnost :

Peso : Hmotnosť :

Peso : לקשמ

Peso : .نزولا

Gewicht : Súly :

 : Teža :

Masa : Тегло :

Paino : Raskus

Vikt : Svoris

Vægt : Svars

Greutate :

Porter des lunettes de sécurité :

Porter un masque anti-poussière:

Porter une protection auditive:

Наденьте защитные очки :

Наденьте респиратор :

наденьте средства звуковой защиты:

Wear protective eyewear :

Wear a dust mask :

Wear hearing protective equipment:

Güvenlik gözlükleri takın :

Toza karşı maske takın :

İşitsel koruma aleti takın:

Schutzbrille tragen :

Staubschutzmaske tragen :

Gehörschutz tragen:

Používejte bezpečnostní brýle :

Používejte masku proti prachu :

Používejte ochranu sluchu:

Llevar puestas gafas protectoras :

Llevar puesta una careta de protección contra el polvo :

Llevar puesta una protección auditiva:

Noste ochranné okuliare :

Noste ochrannú masku proti prachu :

Noste ochranné slúchadlá:

Portare de gli occhiali di sicurezza :

Indossare una mascherina anti-polvere :

Portare una protezione uditiva:

נא להרכיב משקפי בטיחות

נא לחבוש מסכה נגד אבק

העימש תנגה ביכרה ל שי

Utilizar óculos de segurança :

Utilizar uma máscara anti-poeira :

Utilizar uma protecção auditiva:

ةياقو تاراظن لَمح

رابغلل ضاضم عانق سبل

جيجضلا ضض ةذوخ سبل

Draag een veiligheidsbril :

Draag een stofmasker :

Draag gehoorbeschermers:

Viseljen védőszemüveget :

Viseljen porvédő maszkot

Viseljen fülvédőt

   :

χρήση προστατευτική µάσκα :

  

Nositi zaščitna očala :

Nositi zaščitno masko proti prahu:

Nositi zašito ušes:

Zakładać okulary ochronne :

Zakładać maskę przeciwpyłową

Zakładać słuchawki ochronne

Да се използват защитни очила :

Да се използва защитна маска :

Да се използва слухови защитни

средства:

Käytä suojalaseja :

Käytä pölysuojust :

Käytä kuulosuojaimia:

Kandke kaitseprille

Kandke tolmumaski.

Kandke kõrvakaitset

Använd skyddsglasögon :

Bär mask mot damm :

Bär hörselskydd:

Nešioti apsauginius akinius

Dėvėti respiratorių

Nešioti apsaugą nuo triukšmo

Der skal benyttes sikkerhedsbriller :

Der skal benyttes beskyttelsesmaske mod støv:

Der skal benyttes høreværn:

Valkāt aizsargbrilles

Valkāt aizsarg masku pret putekļiem

valkāt dzirdes aizsarglīdzekli

Purtaţi ochelari de protecţie :

Purtaţi mască anti-praf :

Purtaţi căşti de protecţie auz:

Porter des gants : Наденьте перчатки :

Use rubber gloves : Eldiven takın :

Scchutzhandschuhe tragen : Noste rukavice :

Llevar guantes de protección : Noste rukavice :

Indossare i guanti di protezione : נא ללבוש כפפות

Utilizar luvas de protecção : .تازافق سبل

Draag veiligheidshandschoenen : Viseljen kesztyű t

χρήση προστατευτικών γαντιών : Nositi rokavice:

Używać rękawic ochronnych : а се използват предпазни ръкавици :

Käytä suojakäsineitä : Kandke kindaid

Använd skyddshandskar : Mūvėti pirštines

Der skal benyttes handsker : Valkāt cimdus

Purtaţi mănuşi :

Niveau de vibration : Уровень вибрации :

2,483 m / s2

Hand/arm vibration level : Titreşim seviyesi :

Vibrationspegel Hand/Arm : Úroveň vibrací :

Nivel de vibración mano/brazo : Hladina vibrácií :

Livello di vibrazione mano/braccio : תודונת תמר

Nível de vibração mão/braço : .جاجترالا ىوتسم

Trillingsniveau hand/arm : Vibrációszint :

  : Nivo vibracij :

Poziom wibracji rźka/ramiź :Равнище :

Tärinätaso: Vibrācijas līmenis.

Vibrationsnivå hand/arm : Vibracijos lygis

Vibrationsniveau : Vibratsiooni nivo

Nivel vibraţii :

VIBRATIONS:

Total des valeurs de vibration ( somme vectorielle des trois directions ) déterminée selon EN 60745:

a 2,483 m/s2

Incertitude Kcw 1,5 m/s2

L’amplitude d’oscillation peut être utilisée comme valeur de comparaison d’outils électroportatifs.

Attention: Si l’outil électroportatif est utilisé pour d’autres applications, avec d’autres outils de travail, l’amplitude d’oscillation peut

être différente.

Niveau de puissance acoustique : уровень мощности звука :

99,7 dB (A)

Acoustic power level : Akustik basınç seviyesi :

Schallleistungspegel : Hladina zvukového výkonu:

Nivel de potencia acústica : Hladina zvukového výkonu:

Livello di potenza acustica: .יטסוקא חוכ תמר

Nível de potência acústica: .جيجضلا ىوتسم

Niveau akoestisch vermogen : a hangnyomás szintje :

   : Nivo akustične jakosti :

Poziom mocy akustycznej : Равнище на вибрации :

Käytä suojalaseja : Helivõimsuse nivoo

Ljudstyrkenivå : Triukšmo lygis

Lydstyrke : Akustiskās jaudas līmenis

Nivel putere acustică :

Niveau de pression acoustique : Уровень акустического давления. :

85,7 dB (A)

Acoustic pressure level : Akustik basınç seviyesi :

Schalldruckpegel : Hladina akustického tlaku :

Nivel de presión acústica : Hladina akustického tlaku :

Livello di pressione acustica : .יטסוקא ץחל תמר

Nível de pressão acústica : .يعمسلا طغضلا ىوتسم

Niveau akoestische druk : A hangnyomás szintje :

  : Nivo akustičnega pritiska:

Poziom mocy akustycznej : Равнище на акустично налягане :

Käytä kuulosuojaimia: Helirõhu nivoo

Ljudtrycksnivå : Akustinio spaudimo lygis

Lydtryk : Akustiskā spiediena līmenis

Nivel presiune acustică :

NIVEAU SONORE D’EMISSION: A VIDE

Pression acoustique LpA poste opérateur 85,7 dB

Incertitude 3

Puissance acoustique LWA 99,7 dB

Incertitude 3

Valeurs déterminées suivant le code d’essai de l’annexe B de la norme EN 61029-1 avec emploi des normes de base ISO 11201 et

ISO 3744.

Les niveaux de pression acoustique obtenus in situ dépendent:

- Des niveaux réels de la machine considérées, en prenant en compte les incertitudes déclarées;

- Du local et de l’installation de la machine. Préférez une pièce dont l’acoustique est plus feutrée. Evitez les pièces vide à grande

résonnance. Placez vous auprès d’une fenètre le cas échéant.

- Des outils montés, des pièces travaillées, des réglages choisis,...

Autres manuels pour PM 550T

Autres manuels Far Tools Outils électriques

Far Tools

Far Tools One JL 610 Manuel d'utilisation et d'entretien

Far Tools

Far Tools AG 50 Manuel d'utilisation et d'entretien

Far Tools

Far Tools AFF 70 Instructions de fonctionnement

Far Tools

Far Tools one MI 1200P Instructions de fonctionnement

Far Tools

Far Tools M1B82X2 Manuel utilisateur

Far Tools

Far Tools HG 2000B Manuel d'utilisation et d'entretien

Far Tools

Far Tools 113395 Manuel d'utilisation et d'entretien

Far Tools

Far Tools SB 50 Manuel d'utilisation et d'entretien

Far Tools

Far Tools REX 120 Manuel utilisateur

Far Tools

Far Tools REX 120C Manuel d'utilisation et d'entretien

Far Tools

Far Tools one HGGW 1500C Manuel d'utilisation et d'entretien

Far Tools

Far Tools OMF 900 Manuel d'utilisation et d'entretien

Far Tools

Far Tools ER 1300 Manuel d'utilisation et d'entretien

Far Tools

Far Tools DPC 25C Instructions de fonctionnement

Far Tools

Far Tools DPB 35C Manuel d'utilisation et d'entretien

Far Tools

Far Tools GT 600B Manuel d'utilisation et d'entretien

Far Tools

Far Tools P 13F Manuel d'utilisation et d'entretien

Far Tools

Far Tools CH 350 Manuel utilisateur

Far Tools

Far Tools DPC 16E Manuel d'utilisation et d'entretien

Far Tools

Far Tools CH 350C Manuel d'utilisation et d'entretien

Far Tools

Far Tools PPC 710 Manuel d'utilisation et d'entretien

Far Tools

Far Tools AG 50 Manuel utilisateur

Far Tools

Far Tools DPC 25E Manuel d'utilisation et d'entretien

Far Tools

Far Tools DBH 1700D Manuel utilisateur

Manuels Outils électriques populaires d'autres marques

AEG

AEG OMNI-JS Manuel utilisateur

SIP

SIP 01533 Manuel utilisateur

Ribimex

Ribimex PRS499 Manuel utilisateur

3M Fiber Optic Connector Crimp Tool Manuel utilisateur

Ryobi

Ryobi P524 Manuel utilisateur

ROJEK

ROJEK FSN 300A Manuel utilisateur

Kemper

Kemper 1740PRO Manuel utilisateur

WABCO

WABCO OptiTire Manuel utilisateur

EINHELL

EINHELL TE-MS 18/210 Li Manuel utilisateur

Orgapack

Orgapack OR-T 85 Guide rapide

TOUGHCUT

TOUGHCUT Diamond 400 Manuel utilisateur

Yaros

Yaros PB-3603 Manuel utilisateur

Fein

Fein BSS 2.0 E Guide de configuration

Baileigh Industrial

Baileigh Industrial SS-2725 Manuel utilisateur

Milwaukee

Milwaukee 2674-20 Manuel utilisateur

Fein

Fein BLs 1.6 Manuel utilisateur

Princess

Princess Electric Multi Sharpener Manuel utilisateur

FOREDOM

FOREDOM K.1050 Manuel
