Fantini Rubinetti AFEZ002 Manuel utilisateur

Istruzioni / Instructions / Instructions De Montage / Bedienungsanleitung / Instrucciones

AFEZ001 AFEZ002 AFEZ003 AFEZ008

PREINSTALLAZIONE -PRE-INSTALLATION -PRÉ-INSTALLATION

VORINSTALLATION -PREINSTALACIÓN -PRÉ-INSTALAÇÃO

Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei.

These mixers can be used with high-pressure hot water accumulators or with instant water heaters.

Ces mitigeurs peuvent être utilisés avec des accumulateurs d’eau chaude à pression ou avec des chaue-eau instantanés.

Diese Mischer sind sowohl für Heißwasserspeicher als auch Durchlauferhitzer geeignet.

Estos monomandos pueden utilizarse con acumuladores de agua caliente a presión o con calentadores instantáneos.

Esta misturadora pode ser utilizada com acumuladores de água quente sob pressão ou com esquentadores instantâneos.

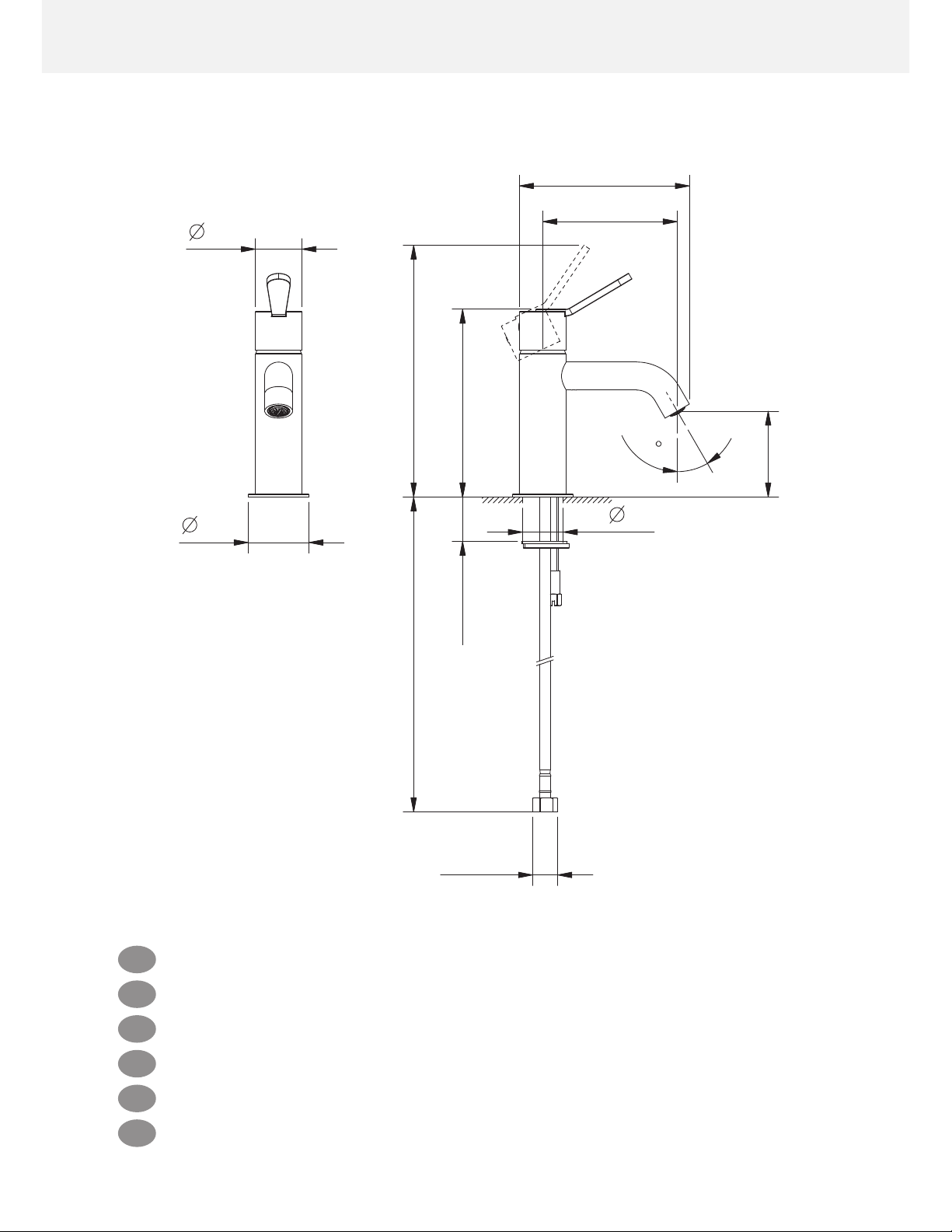

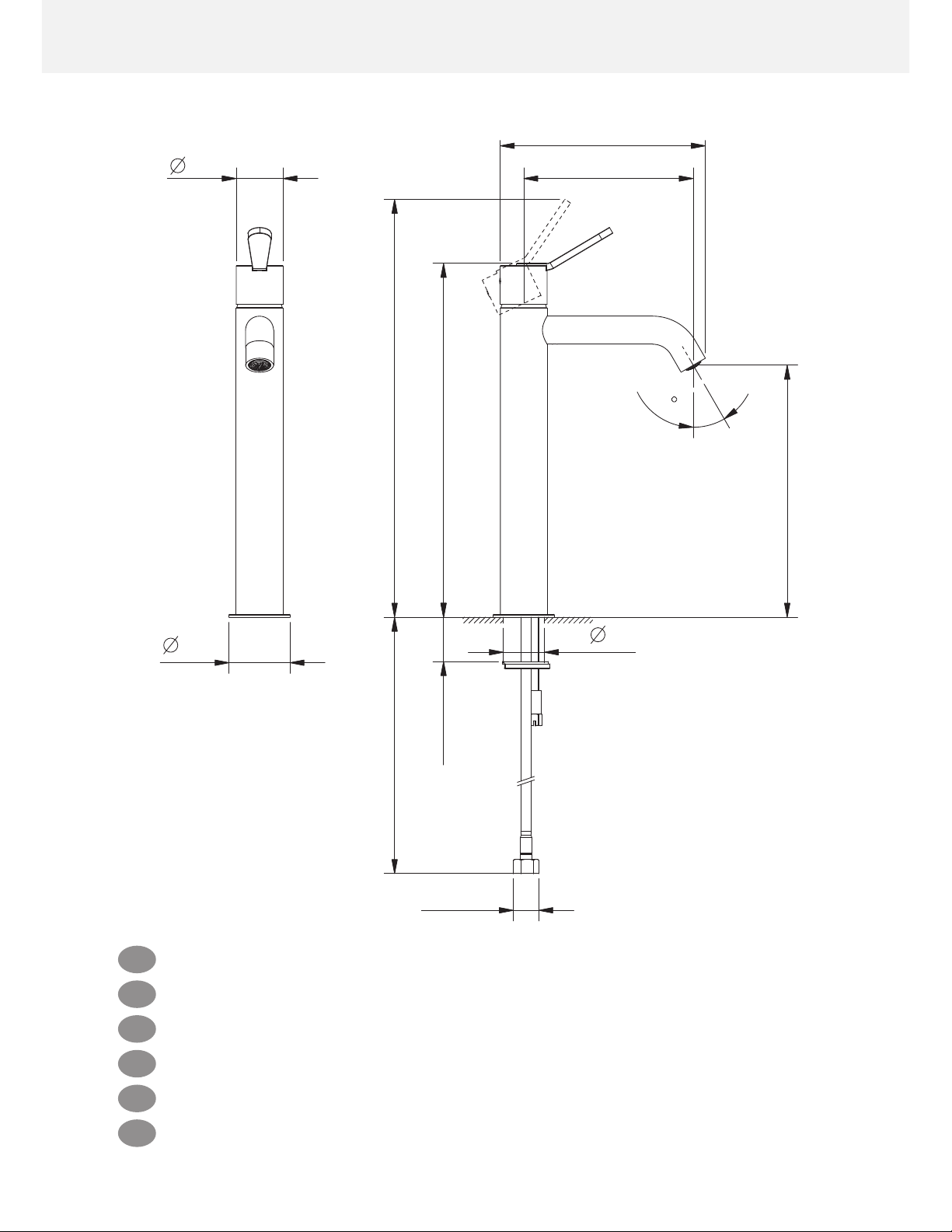

AFEZ001

115

145

161

350

G 3/8"

Max 40

215

PREINSTALLAZIONE -PRE-INSTALLATION -PRÉ-INSTALLATION

VORINSTALLATION -PREINSTALACIÓN -PRÉ-INSTALAÇÃO

Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei.

These mixers can be used with high-pressure hot water accumulators or with instant water heaters.

Ces mitigeurs peuvent être utilisés avec des accumulateurs d’eau chaude à pression ou avec des chaue-eau instantanés.

Diese Mischer sind sowohl für Heißwasserspeicher als auch Durchlauferhitzer geeignet.

Estos monomandos pueden utilizarse con acumuladores de agua caliente a presión o con calentadores instantáneos.

Esta misturadora pode ser utilizada com acumuladores de água quente sob pressão ou com esquentadores instantâneos.

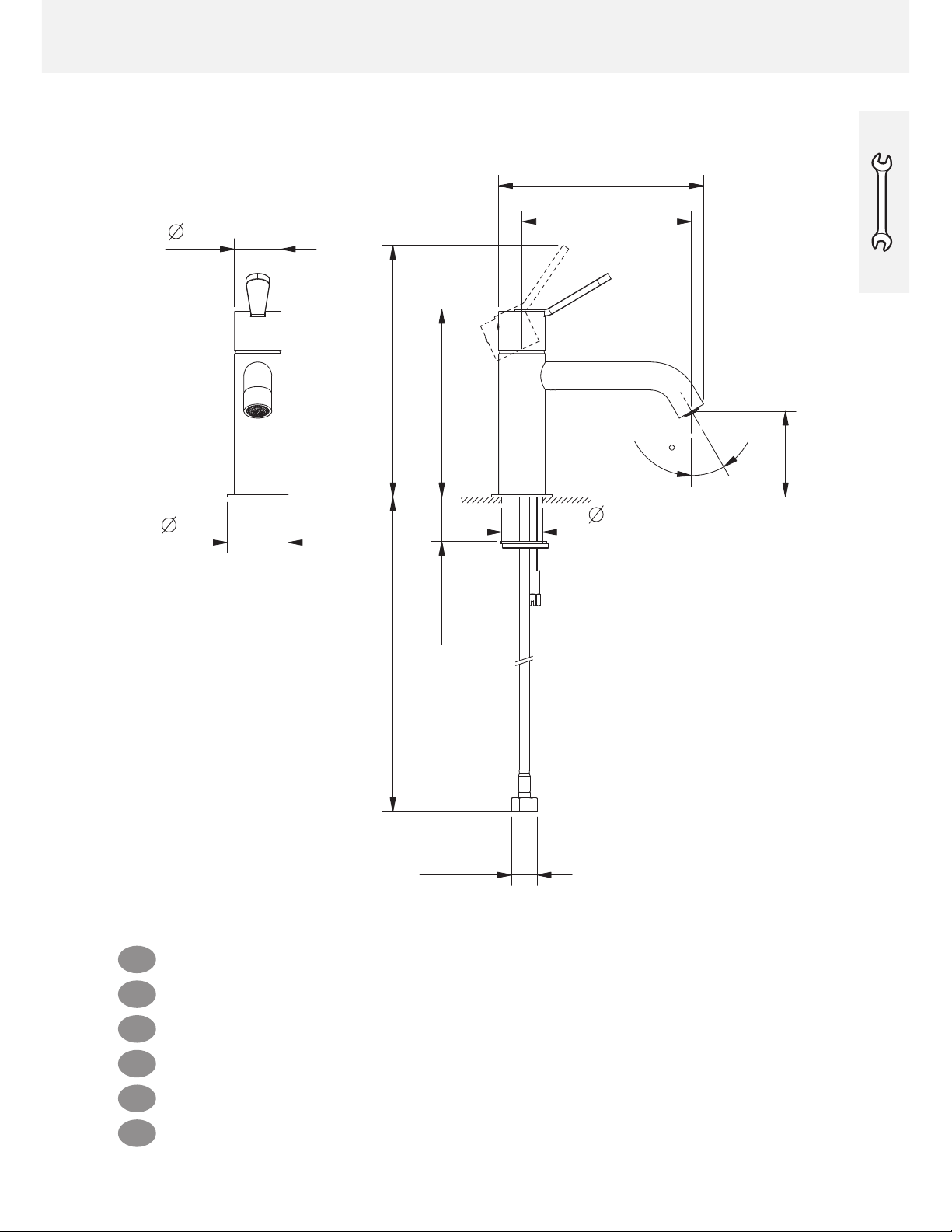

AFEZ002

145

175

161

350

G 3/8"

Max 40

215

PREINSTALLAZIONE -PRE-INSTALLATION -PRÉ-INSTALLATION

VORINSTALLATION -PREINSTALACIÓN -PRÉ-INSTALAÇÃO

Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei.

These mixers can be used with high-pressure hot water accumulators or with instant water heaters.

Ces mitigeurs peuvent être utilisés avec des accumulateurs d’eau chaude à pression ou avec des chaue-eau instantanés.

Diese Mischer sind sowohl für Heißwasserspeicher als auch Durchlauferhitzer geeignet.

Estos monomandos pueden utilizarse con acumuladores de agua caliente a presión o con calentadores instantáneos.

Esta misturadora pode ser utilizada com acumuladores de água quente sob pressão ou com esquentadores instantâneos.

145

175

311

430

G 3/8"

Max 50

223

365

AFEZ003

PREINSTALLAZIONE -PRE-INSTALLATION -PRÉ-INSTALLATION

VORINSTALLATION -PREINSTALACIÓN -PRÉ-INSTALAÇÃO

Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei.

These mixers can be used with high-pressure hot water accumulators or with instant water heaters.

Ces mitigeurs peuvent être utilisés avec des accumulateurs d’eau chaude à pression ou avec des chaue-eau instantanés.

Diese Mischer sind sowohl für Heißwasserspeicher als auch Durchlauferhitzer geeignet.

Estos monomandos pueden utilizarse con acumuladores de agua caliente a presión o con calentadores instantáneos.

Esta misturadora pode ser utilizada com acumuladores de água quente sob pressão ou com esquentadores instantâneos.

161

350

G 3/8"

Max 40

215

128

154

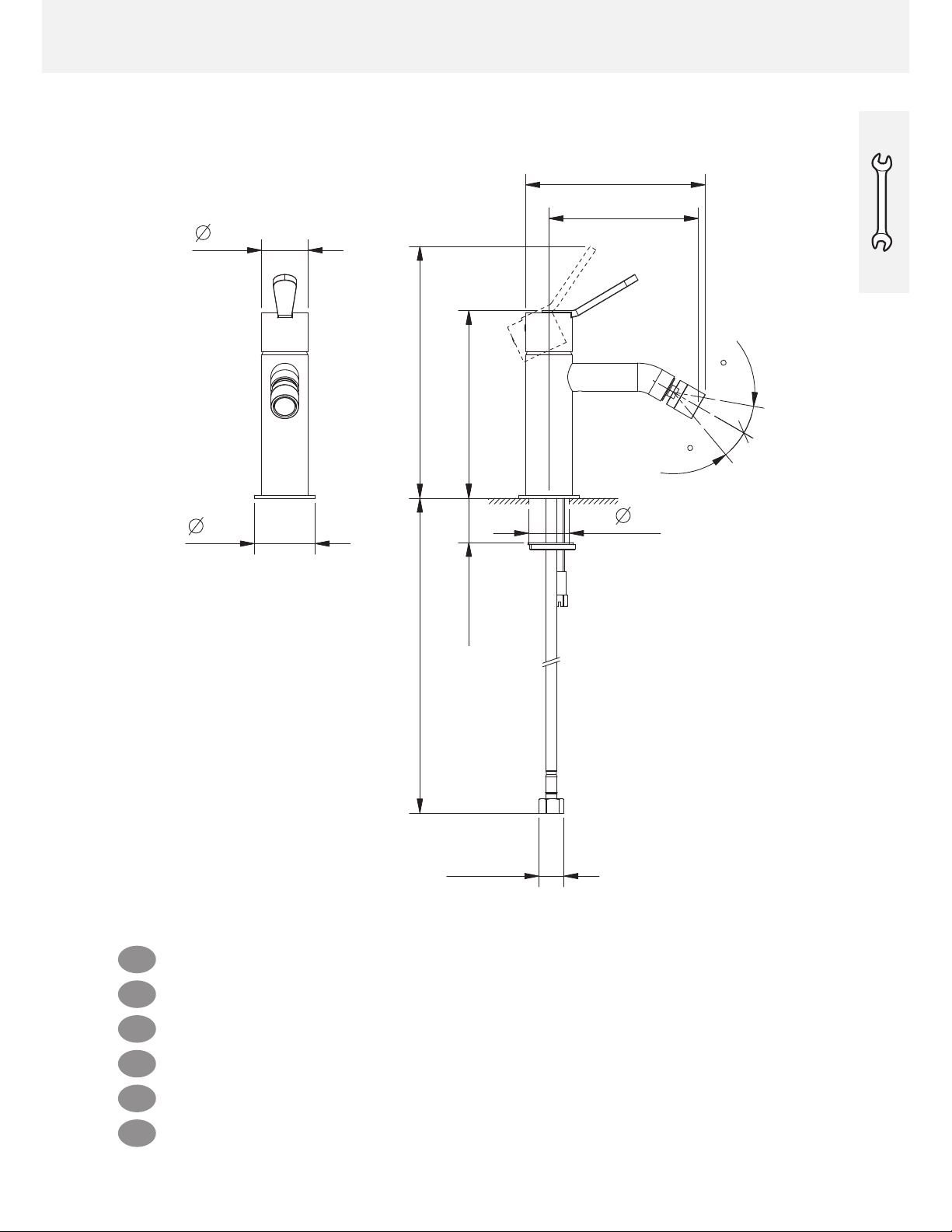

AFEZ008

CH 19

TEFLON

DATI TECNICI -TECHNICAL DETAILS -DONNÉES TECHNIQUES

TECHNISCHE DATEN -DATOS TÉCNICOS -DADOS TÉCNICOS

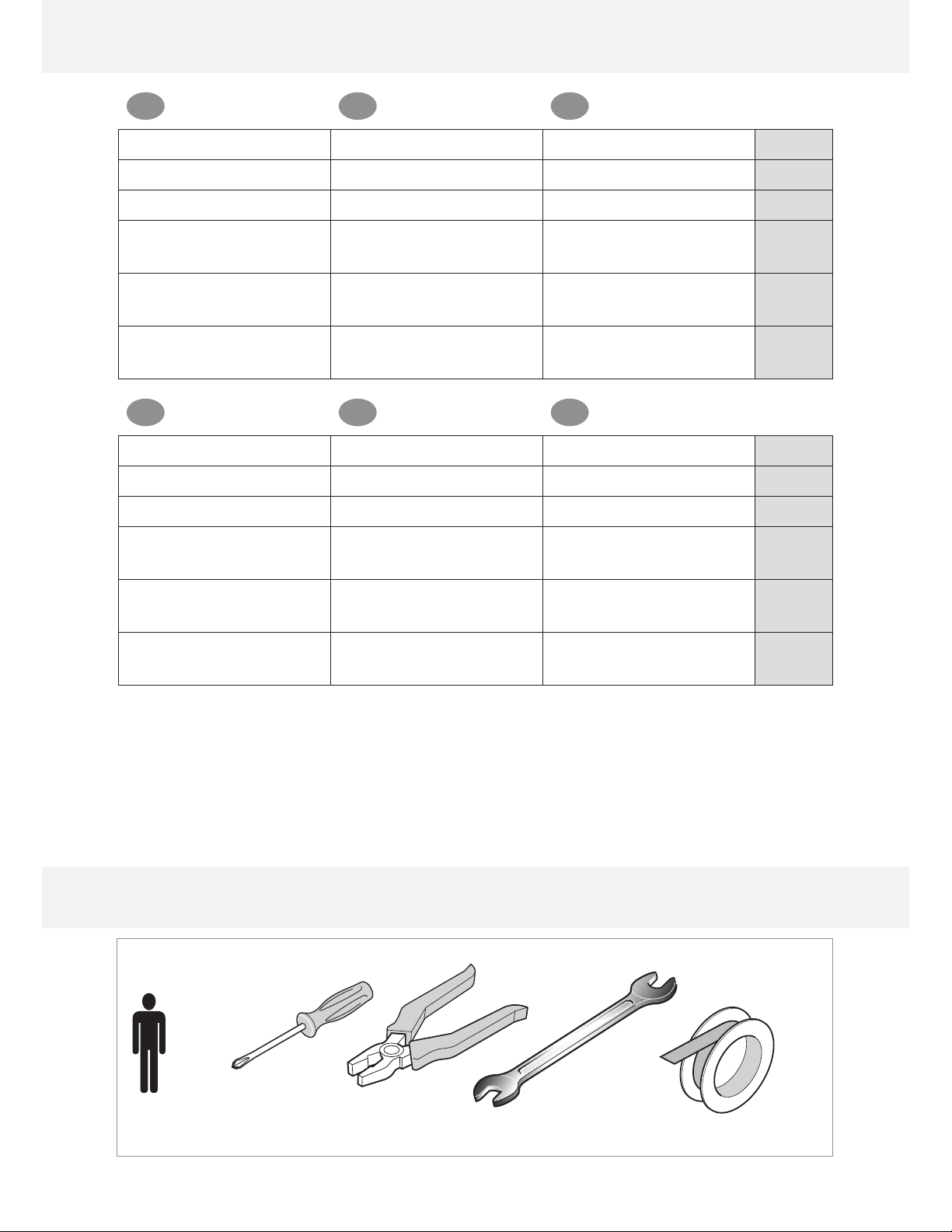

UTENSILI NECESSARI -NECESSARY TOOLS -OUTILS NÉCESSAIRES

ERFORDERLICHE WERKZEUGE -HERRAMIENTAS NECESARIAS -FERRAMENTAS NECESSÁRIAS

IT EN FR

Pressione minima

Minimum pressure Pression minimum

1 BAR

Pressione massima

Maximum pressure Pression maximum

10 BAR

Press. di esercizio consigliata

Reccomended working pressure

Pression optimale de service

2-5 BAR

Temperatura massima

Max. water temperature Température maximum

80° C

176° F

Temperatura massima

consigliata

Maximum water temperatu-

re reccomended

Température maximum

optimale

65° C

149° F

Dierenza max di pressio-

ne in arrivo (calda - fredda)

Maximum in-let pressure dif-

ference (hot - cold) 1.5 BAR

Dièrence max. de pression

d’arrivèe (chaud - froid)

1.5 BAR

DE ES PT

Minimum druck Pression mínima Pressão mínima 1 BAR

Höchste druck Pression máxima Pressão máxima 10 BAR

Empfehlener druck

Pression de trab. aconsejada

Press. de funcionamento recomendada

2-5 BAR

Höchste wasser Temperatur

Temperatura máxima Temperatura máxima 80° C

176° F

Wassertemperatur Höchs-

te einkommende

Temperatura máxima

aconsejada

Temperatura máxima

recomendada

65° C

149° F

Höchste einkommende

Drucksunterschied (Warm - kalt)

Diferencial max. de presiûn de

entrada (caliente - fria)

Diferença máxima de pressão na

entrada (quente - fria)

1.5 BAR

IT Se la pressione dell’acqua è superiore a 5 bar, è preferibile installare

un riduttore di pressione a monte dell’alimentazione per evitare vi-

brazioni e rendere regolare la regolazione della temperatura.

EN If water pressure is above 5 bar, it is advisable to install a ow restrictor

upstream of the water supply to avoid vibrations and regulate tem-

perature.

FR Si la pression de l’eau est supérieure à 5 bar, il est recommandé d’ins-

taller un réducteur de pression en amont de l’alimentation an d’évi-

ter toute vibration et régulariser le réglage de la température.

Wenn der Wasserdruck über 5 bar liegt, sollte möglichst ein Druckmin-

derer vor der Zuleitung montiert werden, um Schwingungen zu ver-

meiden und eine gleichmäßige Temperaturregelung zu ermöglichen.

ES Si la presión del agua supera los 5 bar, es preferible instalar un limita-

dor de caudal en la conducción de la alimentación para evitar vibra-

ciones y normalizar la regulación de la temperatura.

PT Se a pressão da água for superior a 5 bar, é preferível instalar um redu-

tor de pressão antes do abastecimento para evitar vibrações e tornar

a regulação da temperatura regular.

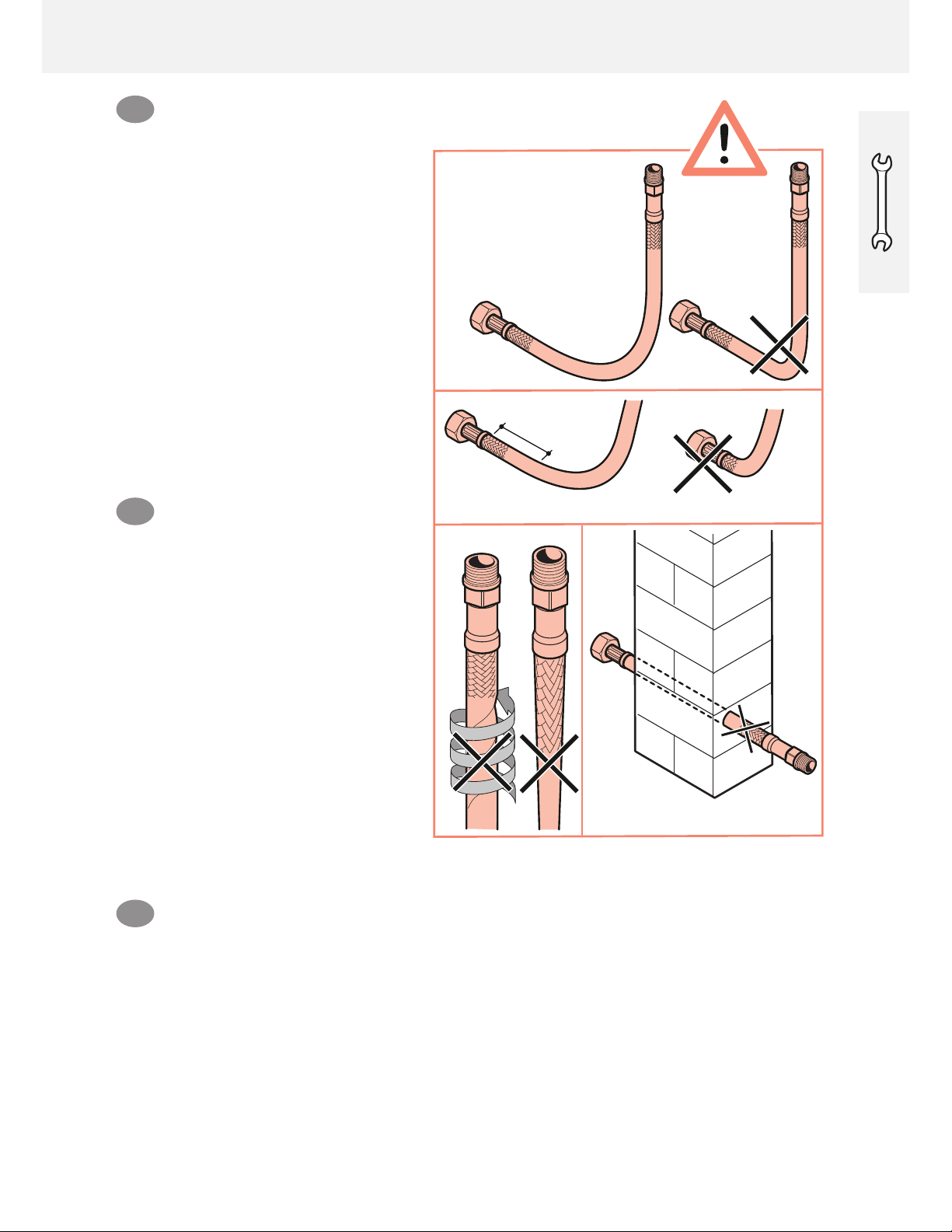

INSTALLAZIONE DEI FLESSIBILI (FORNI-

TI): avvertenze

Utilizzare unicamente i essibili forniti. Prima

dell’installazione controllare la presenza e l’inte-

grità delle graature dei essibili da ambo i lati.

Avvitare i raccordi con tenuta O.R. a mano (coppia

massima di serraggio 3 Nm). Avvitare i raccordi

con tenuta a guarnizione (dadi) a mano più 1/4 di

giro con chiave appropriata. Il contatto prolunga-

to con sostanze, pur blandamente aggressive, può

determinare il danneggiamento della treccia ed il

conseguente scoppio del essibile. Non collegare

la messa a terra dell’impianto elettrico al essibile

o ad altra conduttura idraulica. Sostituire il essi-

bile in caso di piccole perdite.

Si consiglia l’installazione di rubinetti sottolavabo

con ltro.

INSTALLING THE FLEXIBLE HOSES (SUP-

PLIED): warning

Only use the exible hoses supplied. Check for the

presence and perfect condition of the seaming

on either side of the exible hoses before instal-

lation. Screw on the connectors with an OR seal

by hand (maximum tightening torque of 3 Nm).

Screw on the connectors with a gasket seal (nuts)

by hand and next tighten by a quarter of a turn

with an appropriate spanner. Prolonged contact

with substances, even blandly aggressive, may

damage the braid and consequently cause the

exible hose to be damaged. Do not connect the

electrical system earthing to the exible hose or

to another plumbing pipe. Replace the exible

hose in the event of small leaks. We recommend

the installation of underbasin lters.

INSTALLATION DES FLEXIBLES (FOURNIS) : recommandations

N’utiliser que les exibles fournis. Avant l’installation, contrôler que les agrafes des exibles soient présentes et

intactes des deux côtés. Visser les raccords avec joint d’étanchéité O.R. à la main (couple de serrage maximum 3 Nm).

Visser les raccords avec joint d’étanchéité (écrous) à la main, plus un 1/4 de tour avec une clé appropriée. Le contact

prolongé avec des substances, même si peu agressives, peut endommager la tresse avec conséquente rupture du

exible. Ne pas raccorder la mise à la terre de l’installation au exible ou à une autre conduite hydraulique. Remplacer

le exible en cas de petites pertes.

L’installation de robinets sous lavabo avec ltre est conseillée.

DIN6 = 25mm - 1”

ø x 2

DIN8 = 30mm - 1 1/8”

DIN10 = 35mm - 1 3/8”

DIN13 = 45mm - 1 3/4”

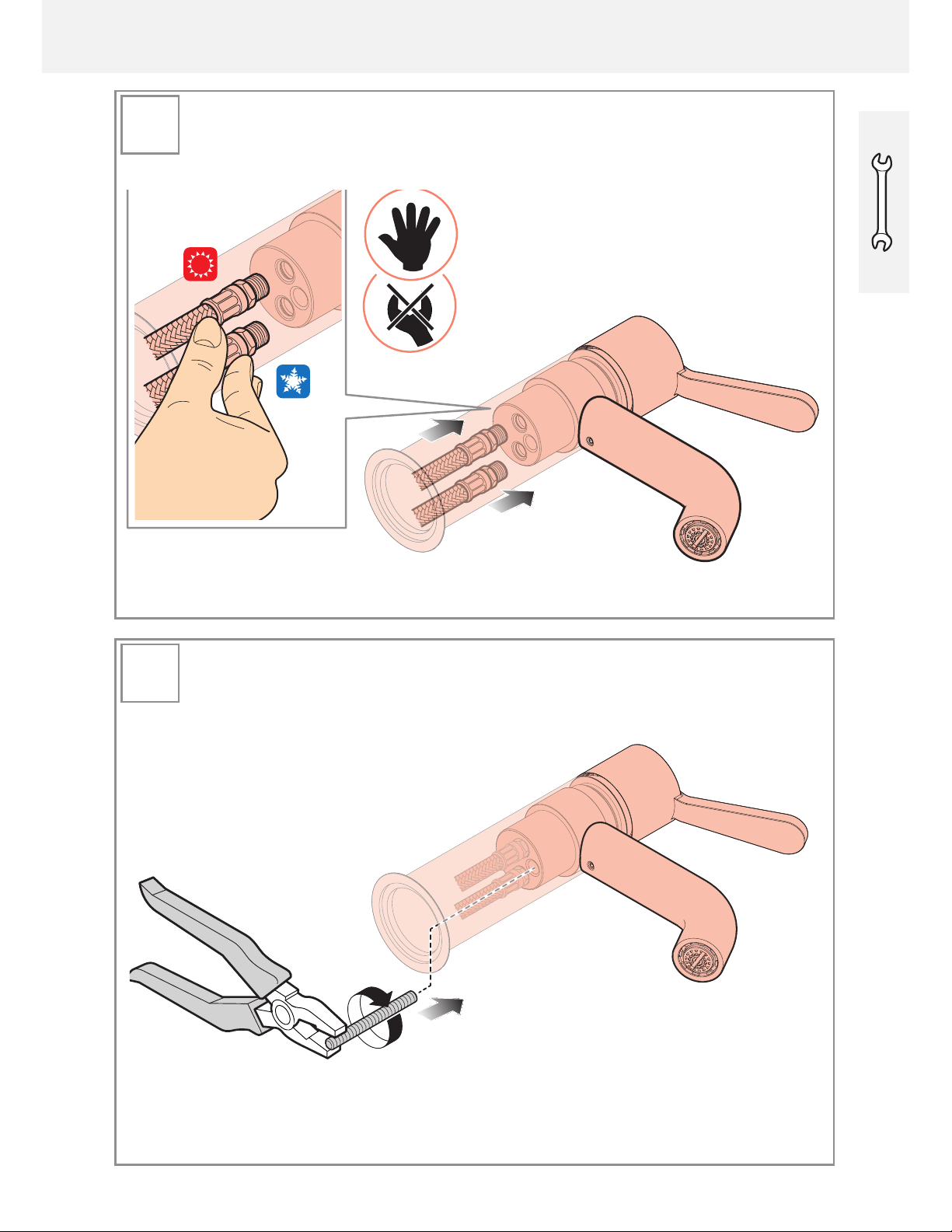

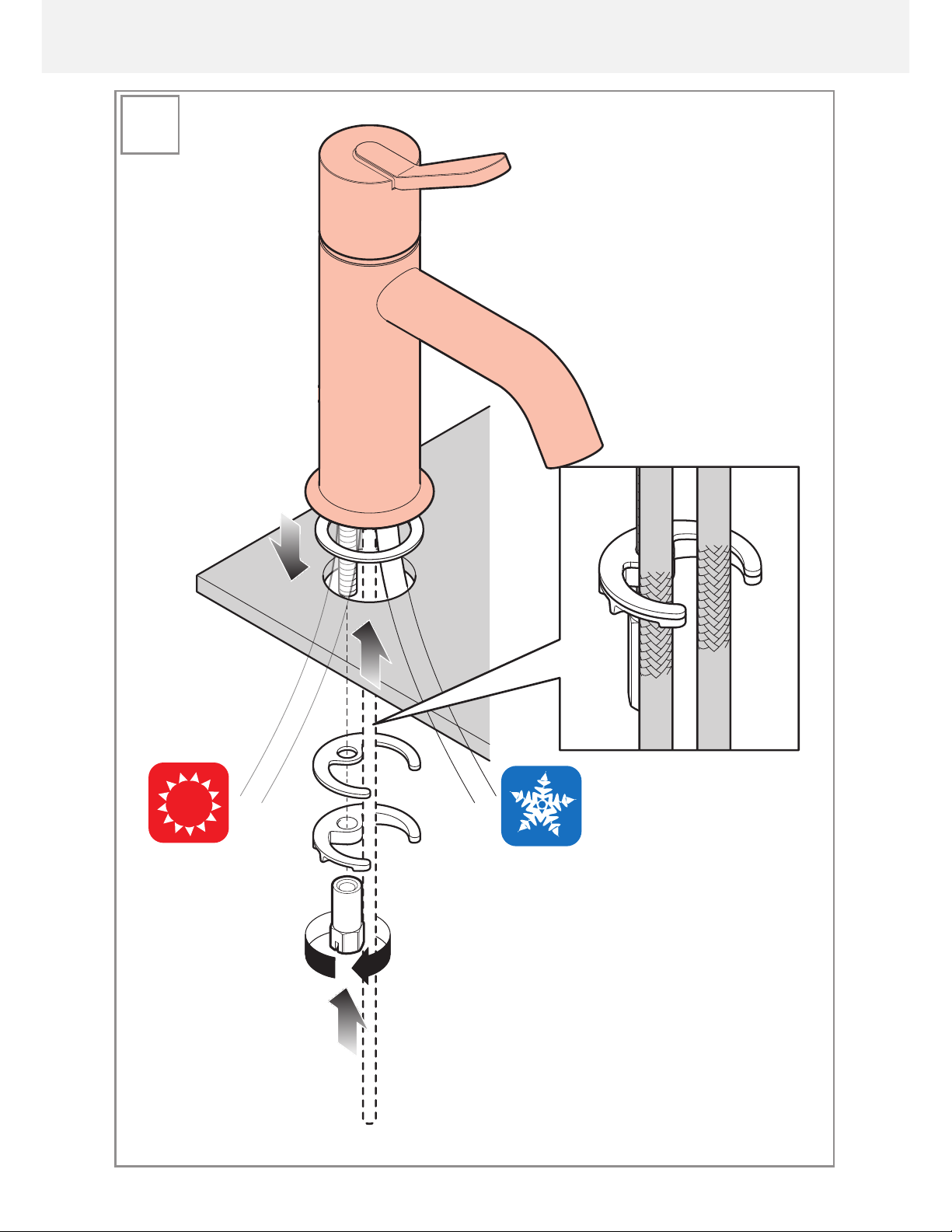

INSTALLAZIONE -INSTALLATION -INSTALLATION

INSTALLATION -INSTALACIÓN -INSTALAÇÃO

MONTAGE DER DURCKSCHLÄUCHE (IM LIEFERUMFANG ENTHALTEN): Hinweise

Verwenden Sie nur die mitgelieferten Druckschläuche. Prüfen Sie vor der Montage das Vorhandensein und die

Unversehrtheit der Falze auf beiden Seiten der Druckschläuche. Schrauben Sie die Anschlussstücke mit O-Ring von Hand

an (maximaler Anzugsmoment 3 Nm). Ziehen Sie die Anschlusstücke mit Dichtung (Muttern) erst von Hand und dann

mit einer 1/4-Drehung durch einen geeigneten Schraubenschlüssel fest. Jeder längerer Kontakt mit Stoen, die auch nur

leicht aggressiv sind, kann zur Beschädigung des Schlauchgeechts und somit zum Platzen des Druckschlauchs führen.

Schließen Sie die elektrische Erdung auf keinen Fall an den Druckschlauch oder ein anderes Wasserrohr an. Ersetzen Sie

den Druckschlauch auch bei kleinen Verlusten. Wir empfehlen Ihnen die Installation von Eckventilen mit Filter.

INSTALACIÓN DE LOS FLEXOS (INCLUIDOS): advertencias

Utilice únicamente los exos incluidos. Antes de la instalación, comprobar que las conexiones de los exos es-

tén tengan sus juntas en los dos extremos y en buen estado. Enroscar a mano los racords con junta tórica (máximo par

de apriete: 3 Nm). Enroscar los racords con junta (tuercas), antes a mano y luego 1/4 de vuelta con una llave adecuada.

El contacto prolongado con sustancias mínimamente agresivas puede estropear el trenzado y, por lo tanto, provocar

que se dañe el exo. No conectar la toma de tierra de la instalación eléctrica al exo o a otros conductos de agua.

Cambiar el exo si se detectan pequeñas pérdidas. Se recomienda instalar llaves de paso con ltro bajo el fregadero.

INSTALAÇÃO DOS TUBOS FLEXÍVEIS (FORNECIDOS): avisos

Utilize unicamente os tubos fornecidos. Antes da instalação, verique a presença e integridade do grampea-

mento dos tubos de ambos os lados. Enrosque as uniões com vedante O.R. à mão (binário máximo de aperto 3 Nm).

Enrosque as uniões com junta de vedação (porcas) à mão mais 1/4 de volta com uma chave adequada. O contacto

prolongado com substâncias, mesmo se apenas levemente agressivas, pode causar danos na trança e fazer rebentar o

tubo. Não ligue o o de ligação à terra do circuito eléctrico ao tubo exível ou a outra canalização hidráulica. Substitua

o tubo exível no caso de pequenas fugas. Recomenda-se a instalação de torneiras com ltro debaixo do lavatório.

INSTALLAZIONE -INSTALLATION -INSTALLATION

INSTALLATION -INSTALACIÓN -INSTALAÇÃO

INSTALLAZIONE -INSTALLATION -INSTALLATION

INSTALLATION -INSTALACIÓN -INSTALAÇÃO

INSTALLAZIONE -INSTALLATION -INSTALLATION

INSTALLATION -INSTALACIÓN -INSTALAÇÃO
