Fantini Rubinetti ACQUADOLCE L001A Manuel utilisateur

Istruzioni / Instructions / Instructions De Montage / Bedienungsanleitung / Instrucciones

ACQUADOLCE

L001A

L004A

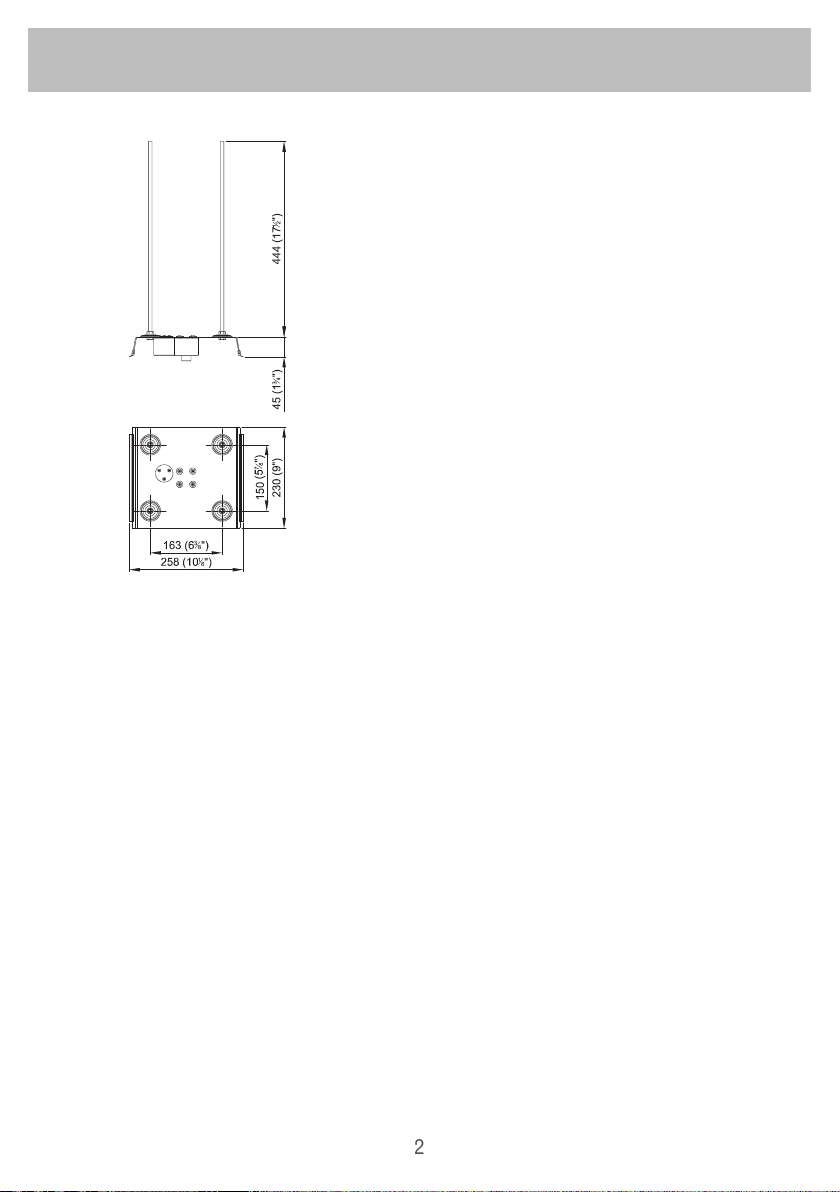

PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION

VORINSTALLATION - PREINSALACIÓN - PRÉ-INSTALAÇÃO

L001A

DATI TECNICI - TECHNICAL DATA - DONNÉES TECHNIQUES

TECHNISCHE DATEN - DATOS TÉCNICOS - DADOS TÉCNICOS

Pressione minima Minimum pressure Pression minimum 3 BAR

Pressione massima Maximum pressure Pression maximum 10 BAR

Press. di esercizio consigliata Recommended operating

pressure Pression conseillée 3-5 BAR

Temperatura massima Maximum temperature Température maximum 80°C

176°F

Temperatura massima

consigliata

Maximum temperature re-

commended

Température maximum

conseillée

65°C

149°F

Differenza max di pressione

in arrivo (calda-fredda)

Maximum inlet pressure

difference (hot-cold)

Différence max. de pression

d’arrivée (chaud-froid) 1,5 BAR

Mindestdruck Presíon mínima Pressão mínima 3 BAR

Höchstdruck Presión maxima Pressão máxima 10 BAR

Empfohlener Betriebsdruck Pre. de trabajo recomendada Press. de funcionamento

recomendada 3-5 BAR

Höchsttemperatur Temperatura máxima Temperatura máxima 80°C

176°F

Empfohlene

Höchsttemperatur

Temperatura máxima

recomendada

Temperatura máxima

recomendada

65°C

149°F

Max. Druckunterschied bei

Wassereintritt (Warmwasser-

Kaltwasser)

Diferencial máx. de presión

de entrada (caliente-fria)

Différença máxima de

pressão na entrada

(quente-fria)

1,5 BAR

IT EN FR

DE ES PT

IT Se la pressione dell’acqua e superiore a 5 bar, è preferibile installare un riduttore di pressione a monte

dell’alimentazione per evitare vibrazioni e rendere regolare la regolazione della temperature.

EN If water pressure is above 5 bar, it is advisable to install a flow restrictor upstream of the water supply to avoid

vibrations and regulate temperature.

FR Si la pression de l’eau est superieure a 5 bar, it est recommande d’installer un reducteur de pression en amont de

l’alimentation afin d’eviter toute vibration et regulariser le reglage de la temperature.

DE Wenn der Wasserdruck Ober 5 bar liegt, sollte moglichst ein Druckminderer vor der Zuleitung montiert werden, urn

Schwingungen zu vermeiden and eine gleichmagige Tern-peraturregelung zu ermoglichen.

ES Si la presion del agua supera los 5 bar, es preferible instalar un limitador de caudal en la conduction de la

alimentation para evitar vibraciones y normalizar la regulation de la temperatura.

CONTENUTO IMBALLO - PACKAGING CONTENTS - CONTENU DE L’EMBALLAGE

PACKUNGSINHALT - CONTENIDO DEL EMBALAJE - CONTEUDO DA EMBALAGEM

UTENSILI NECESSARI - NECESSARY TOOLS - OUTILS NÉCESSAIRES

ERFORDERLICHE WERKZEUGE - HERRAMIENTAS NECESARIAS - FERRAMENTAS NECESSAÁRIAS

cartone

cardboard

plastica

polyestyrene

13 mm

ø 12 mm

VA00003560000000

ø 12 mm

VA00003560000000

INSTALLAZIONE L001B - INSTALLATION -INSTALLATION

INSTALLATION - INSALACIÓN - INSTALAÇÃO

L’impianto idrico può essere installato con le uscite a parete oppure da soffitto, a seconda delle esigenze.

Fig. A: collegamento a parete

Fig. B: collegamento a soffitto

The water system can be installed with the output to the wall or ceiling, as required.

Figure A: wall connection

Figure B: ceiling connection

Le système d’eau peut être installé avec la sortie au mur ou au plafond, tel que requis.

Figure A: connexion au mur

Figure B: connexion au plafond

Das Wasser kann mit dem Ausgang an der Wand oder Decke montiert werden, je nach Bedarf.

Abbildung A: Wandanschluss

Abbildung B: Deckenanschluss

El sistema de agua se puede instalar con la salida a la pared o el techo, según sea necesario.

Figura A: conexión de la pared

Figura B: conexión de techo

INSTALLAZIONE L004B - INSTALLATION -INSTALLATION

INSTALLATION - INSALACIÓN - INSTALAÇÃO

L’impianto idrico può essere installato con le uscite a parete oppure da soffitto, a seconda delle esigenze.

Fig. A: collegamento a parete

Fig. B: collegamento a soffitto

The water system can be installed with the output to the wall or ceiling, as required.

Figure A: wall connection

Figure B: ceiling connection

Le système d’eau peut être installé avec la sortie au mur ou au plafond, tel que requis.

Figure A: connexion au mur

Figure B: connexion au plafond

Das Wasser kann mit dem Ausgang an der Wand oder Decke montiert werden, je nach Bedarf.

Abbildung A: Wandanschluss

Abbildung B: Deckenanschluss

El sistema de agua se puede instalar con la salida a la pared o el techo, según sea necesario.

Figura A: conexión de la pared

Figura B: conexión de techo

INSTALLAZIONE - INSTALLATION -INSTALLATION

INSTALLATION - INSALACIÓN - INSTALAÇÃO

2IT Prima di inserire i tasselli pulire accuratamente i

fori realizzati

EN Before inserting the plugs thoroughly clean the

holes

FR Avant d’insérer les chevilles nettoyer

soigneusement les orifices réalisés

DE Vor Einsetzen der Dübel die gebohrten Löcher

akkurat säubern.

ES Antes de introducir los tacos limpiar

perfectamente los orificios realizados

Ø 12 mm.

ø 12 mm

VA00003560000000

ø 12 mm

VA00003560000000

1A IT

Utilizzare la dima in dotazione 1A e forare nei

fori corrispondenti. Profondità MINIMA dei fori:

60 mm

Use the enclosed template 1A and drill the

corresponding holes. MINIMUM depth of the

holes: 60 mm

Utiliser le modèle fourni 1A puis percer dans les

orifices correspondants. Profondeur MINIMALE

des orifices: 60 mm

Unter Verwendung der mitgelieferten Schablone

1A durch die vorhandenen Löcher die Bohrungen

durchführen. MINDESTTIEFE der Löcher: 60 mm

Usar el calibre en dotación 1A y perforar los

orificios correspondientes. Profundidad MÍNIMA

de los orificios: 60 mm

INSTALLAZIONE - INSTALLATION -INSTALLATION

INSTALLATION - INSALACIÓN - INSTALAÇÃO

Inserire i tiranti nei fori predisposti dopodichè stringere con forza i dadi per assicurare i tiranti stessi.

Attenzione: la dotazione di serie comprende un set di fissaggio a soffitto per carichi pesanti dimensionato per

solai in calcestruzzo e/o solai prefabbricati cavi (ancorante in acciaio). In caso di installazione su altri tipi di solai

(ad esempio legno) il corretto fissaggio dovrà essere stabilito da un ingegnere calcolatore. I tiranti hanno una

lunghezza di 450mm.

Insert the tension rods into the holes, then tighten the nuts to hold the rods.

Attention: the standard kit includes a ceiling mounting set for heavy weights which is suitable for ceilings in

concrete and/or prefabricated cavities (anchored steel). In case of installation on other types of ceilings (for

example wooden) the correct mounting must be calculated by a quantity surveyor. The tension rods are 450mm

long.

Insérer les tirants dans les trous prévus à cet effet puis serrer fermement les écrous pour assurer les tirants eux-

mêmes.

Attention: la fourniture standard comprend un kit de fixation au plafond pour les charges lourdes dimensionné

pour les plafonds en béton et/ou plafonds préfabriqués creux (chevilles en acier). En cas d’installation sur d’autres

types de plafond (comme, par exemple, en bois), un ingénieur calculateur devra déterminer la fixation correcte. Les

tirants mesurent 450 mm de long.

Die Anker in die Bohrlöcher einsetzen, dann die Mütter mit Kraft anschrauben, um die Anker zu befestigen.

N.B.: der Standardkit beinhaltet einen Deckeninstallationsset für schwere Gewichte, der sich für Decken in Beton

und/oder Fertigteile eignet (verankert Stahl). Im Falle von Installation von anderen Deckentypen (z.B. aus Holz),

muss die korrekte Montage von einem Planungsingenieur kalkuliert werden. Die Anker haben eine Länge von

450mm.

Introducir los tirantes en las perforaciones y a continuación ajustar con fuerza para asegurar los tirantes mismos.

Atención: la dotación de serie comprende un set de fijación al techo para cargas pesadas dimensionado para

soleras de hormigón y/o soleras prefabricadas con cables (anclaje de acero). En caso de instalación sobre otros

tipos de soleras (como por ejemplo madera) la fijación deberá ser establecida por un ingeniero de cálculo. Los

tirantes tienen una longitud de 450 mm.

13 mm.

I tiranti possono essere tagliati nel caso fossero

troppo lunghi. Per la lunghezza seguire il

calcolo indicato in figura facendo riferimento al

dimensionale

The tension rods can be cut if they are too long.

Follow the calculation for the length as indicated

in the illustration and refer to the dimensions

Les tirants peuvent être coupés s’il sont trop

longs. Pour la longueur suivre le calcul indiqué

sur la figure en faisant référence au schéma di-

mensionnel

Die Anker können geschnitten werden, wenn sie

zu lang sind. Die Kalkulation für die Länge befol-

gen, wie in der Abbildung und unter Berücksichti-

gung der Maßangaben

En caso de que los tirantes fueran demasiado lar-

gos, se pueden cortar. Para la longitud, seguir el

cálculo indicado en la figura haciendo referencia

a las dimensiones

5 6

INSTALLAZIONE - INSTALLATION -INSTALLATION

INSTALLATION - INSALACIÓN - INSTALAÇÃO

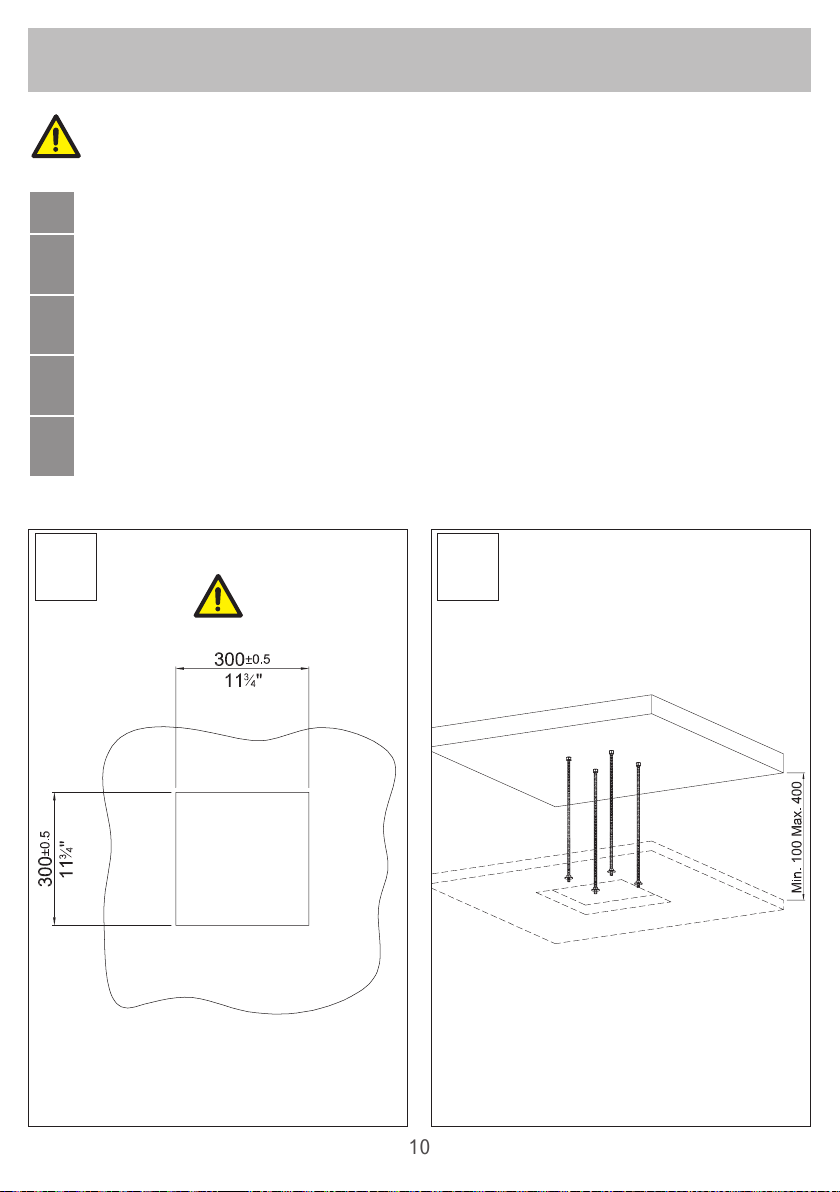

IT Sul controsoffitto ancora da installare effettuare il foro per applicazione del soffione, di misura 300x300 mm.

Successivamente posizionare il controsoffitto all’altezza desiderata.

Before the false ceiling is installed, drill a hole in it to mount the shower head, the hole must measure 300x300

mm. Then position the false ceiling by inserting the tension rods into the appropriate holes until the desired

height is reached. Then position the false ceiling at the desired height.

Sur le faux-plafond devant encore être installé, percer un trou de 300x300 mm pour l’application de la pomme

de douche. Ensuite, positionner le faux-plafond en insérant les tirants dans les trous prévus à cet effet jusqu’à

atteindre la hauteur souhaitée. Placer ensuite le faux-plafond à la hauteur souhaitée.

Ein Loch für den Duschkopf in die noch nicht installierte Zwischendecke bohren. Dieses Loch muss 300x300 mm

messen. Dann die Anker in die entsprechenden Löcher einsetzen, um die Zwischendecke zu positionieren, bis

die gewünschte Höhe erreicht wird. Dann die falsche Decke in der gewünschten Höhe anbringen.

En el contratecho que se debe instalar, realizar el orificio para la aplicación de la ducha, realizando un orifico

de 300x300 mm de medida. Posteriormente posicionar el contratecho introduciendo los tirantes en los orificios

relativos hasta alcanzar la altura deseada. Sucesivamente posicionar el cielo raso a la altura deseada.

INSTALLAZIONE - INSTALLATION -INSTALLATION

INSTALLATION - INSALACIÓN - INSTALAÇÃO
