Design

Luce

Island/Isola

600

max 572

320

318 255

121

258

max 1218

898

596

ø8 mm

LUCE ISOLA: 32 KG

800

57 mm

46 mm

265 mm

110 mm

316 mm

285,4 mm

200 mm

254,2 mm

ø6

ø150 mm

ø160 mm

800

Uscita laterale utilizzabile solo con controsotto.

Side outlet which can only be used with false ceiling.

Seitlicher Abzug nur mit Zwischendecke verwendbar.

Sortie latérale utilisable uniquement avec faux-plafond.

Salida lateral utilizable solo con falso techo.

 ,    

 .

Wylot boczny, wykorzystywany tylko na sutach

podwieszanych.

Zijdelingse uitgang enkel bruikbaar met vals plafond.

Saída lateral utilizável apenas com revestimento do teto.

Udgang på siden kun til anvendelse med nedhængt loft.

Sidoutgång endast användbar med undertak.

Sivussa oleva poistoaukko käytettävissä vain

sisäkaton kanssa.

Sideutgang som kun kan brukes med undertak.

FORATURA1

1 2

IT - Operazioni preliminari: separare traliccio superiore da traliccio infe-

riore (1). Rimozione ltri (2).

EN - Preliminary operations: separate upper trellis from lower trellis (1).

Filter removal (2).

DE - Vorbereitende Vorgänge: die obere Strebe von der unteren Strebe

trennen (1). Entfernung Filter(2).

FR -

Opérations préliminaires:

séparer le rail supérieur du rail inférieur (1).

Retrait des ltres (2).

ES - Operaciones preliminares: separar la estructura superior de la

estructura inferior (1). Extracción de ltros (2).

RU -  :    

 (1). C  (2).

PL - Operacje wstępne: oddzielić górny słup d słupa dolnego (1). Zdjęcie

ltrów (2).

NL - Voorbereidingen: scheid het bovenste raamwerk van het onderste

raamwerk (1). Verwijdering lters (2).

PT - Operações preliminares: separar a treliça superior da treliça inferior

(1). Remoção ltros (2).

DK - Forberedelser: skil den øverste tværdrager fra den nederste (1).

Udtagning af ltre (2).

SE - Förberedande arbeten: separera det övre fackverket från det nedre

fackverket (1). Borttagning av lter (2).

FI - Esitoimenpiteet: erota yläsäleikkö alasäleiköstä (1). Kokoaminen

suodattimien (2) irrottaminen.

NO - Forberedende operasjoner: Skill det øvre listverket fra det nedre

listverket (1). Fjerning av ltre (2).

V2 (x8)

46 mm

CEILING

SOFFITTO

46 mm

CEILING

SOFFITTO

FALSE CEILING

CONTROSOFFITTO

46 mm

CEILING

SOFFITTO

4 5

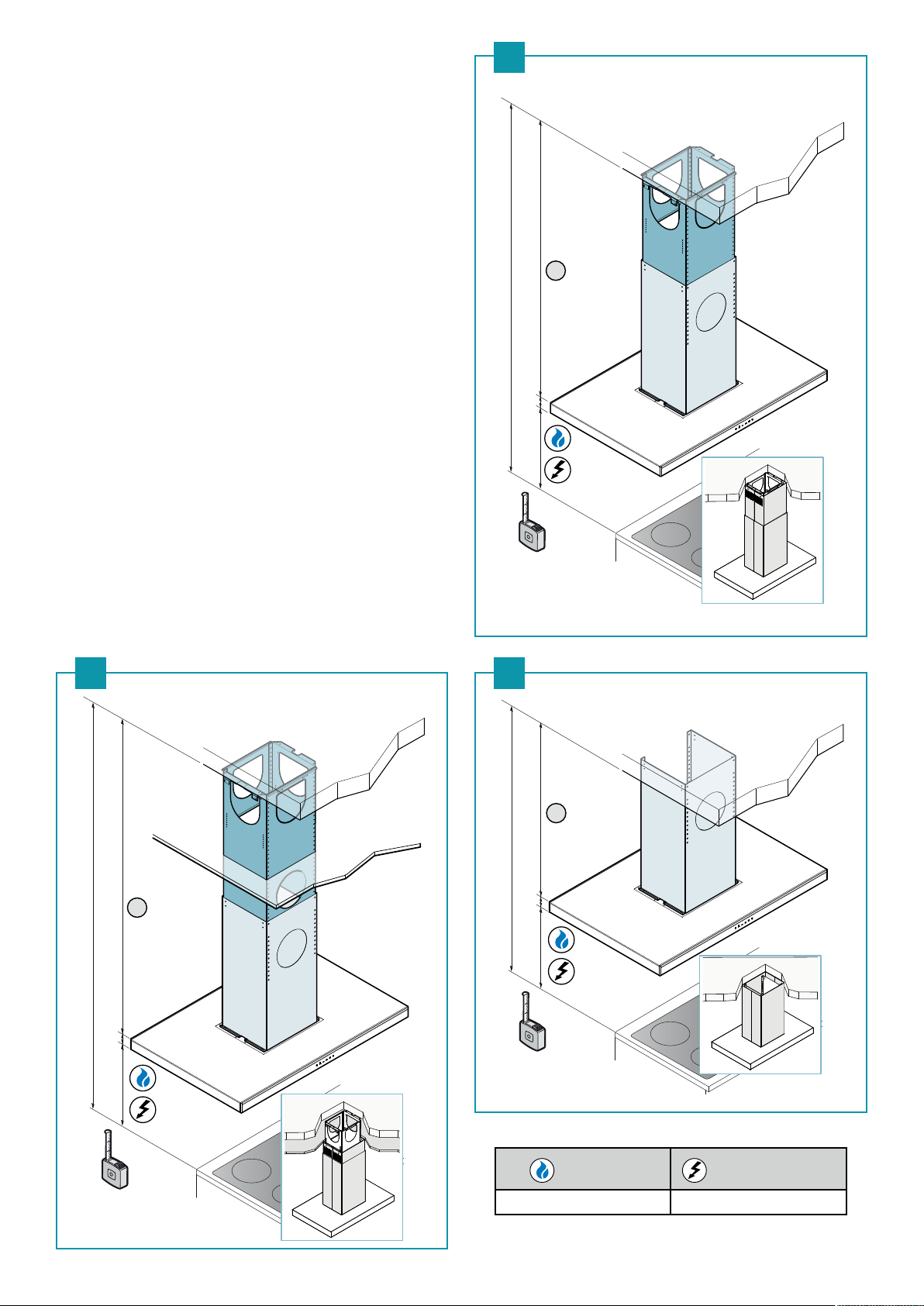

IT - Installazione a soitto (3), installazione a controsoitto(4) e installazione a

soitto senza prolunga camino e traliccio superiore (5).

EN - Ceiling installation (3), false ceiling installation (4) and ceiling installati-

on without chimney extension and upper trestle (5).

DE - Deckeninstallation (3), Zwischendeckeninstallation (4) und Deckenins-

tallation ohne Abluftkaminverlängerung und obere Strebe (5).

FR - Installation au plafond (3), installation sur faux-plafond (4) et installati-

on au plafond sans extension de cheminée et sans rail de ixation supéri-

eure (5).

ES - Instalación en el techo (3), instalación en el contratecho (4) e instalación

en el techo sin extensión de chimenea y poste superior (5).

RU -    (3),     (4)  

        (5).

PL - Instalacja na suicie (3), instalacja na suicie podwieszanym (4) i instalacja

na suicie bez przedłużenia komina i kratki górnej (5).

NL - Installatie aan het plafond (3), installatie aan het verlaagd plafond (4) en

installatie aan het plafond zonder verlenging schoorsteen en bovenste

raamwerk (5).

PT - Instalação no teto (3), instalação em teto falso (4) e instalação no teto

sem extensão chaminé e treliça superior (5).

DK - Installation i loftet (3), installation i nedsænket loft (4) og installation i

loft uden kaminforlængelse og øvre stålskelet (5).

SE - Takmontering (3), undertaksmontering (4) och takmontering utan för-

längning av kåpa och övre galler (5).

FI - Kattoasennus (3), välikattoasennus (4) ja kattoasennus ilman hormijat-

ketta ja yläsäleikköä (5).

NO- Installasjon i tak (3), installasjon i undertak (4) og installasjon i tak uten

pipeforlengelse og øvre listverk (5).

Gas (min.) Induction (min.)

630 mm 520 mm

Ø8

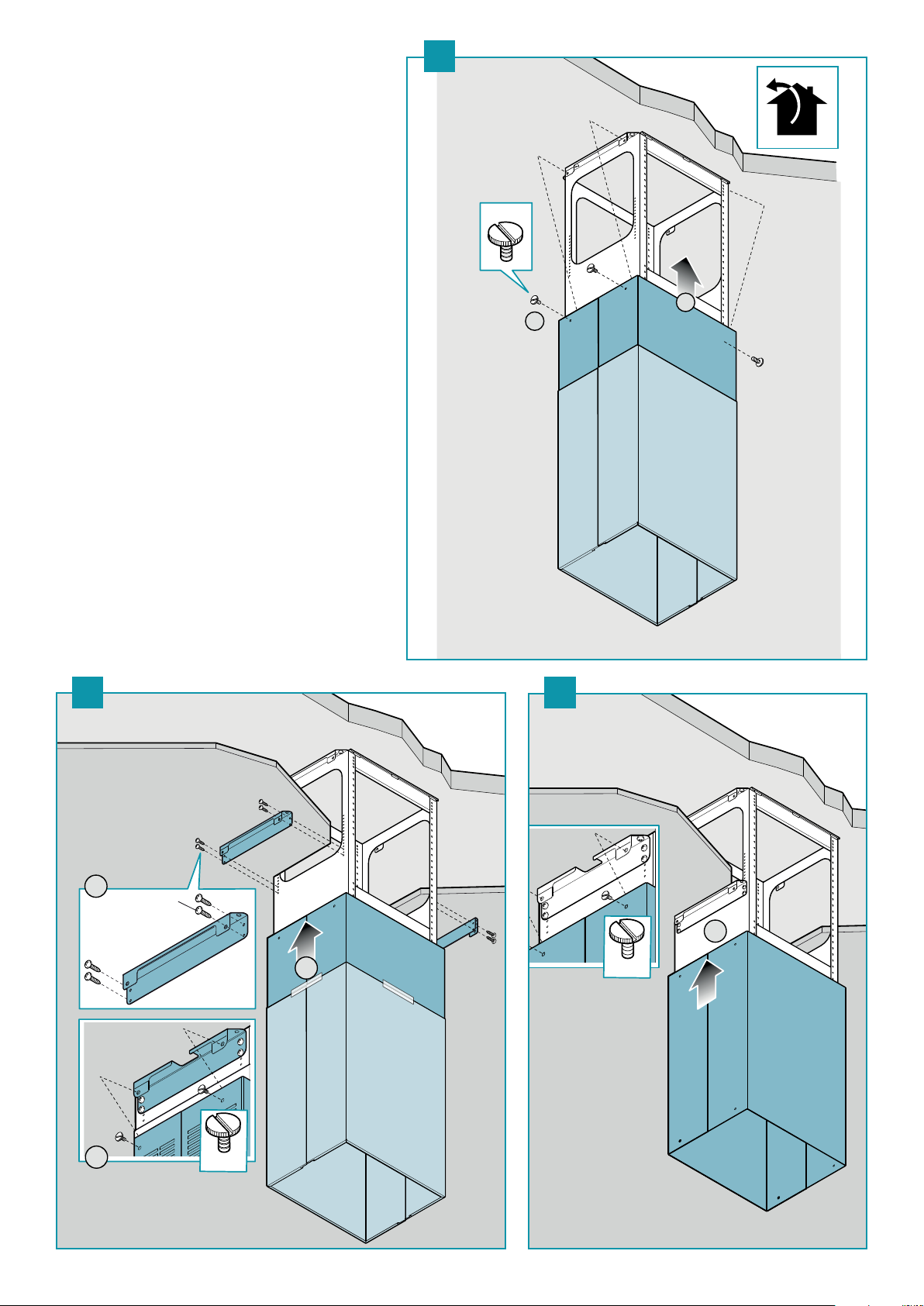

IT  Montaggio traliccio (6) e prolunga (7).

EN - Trestle (6) and extension (7) assembly.

DE -

Montage Gittermast (6) und Verlängerung(7).

FR -

Montage support de xation (6) et rallonge (7).

ES - Montaje estructura (6) y prolongación (7).

RU -   (6)   (7).

PL - Montaż kratki (6) i przedłużenia (7).

NL - Montage raamwerk (6) en extensie (7).

PT - Montagem treliça (6) e extensão (7).

DK - Montering af tværbjælke (6) og forlængerstykke

(7).

SE -

Montering av fackverk (6) och förlängning (7).

FI - Säleikön (6) ja jatkeen (7) asennus.

NO- Montering av listverk (6) og forlengelse (7).

V4 (x8)

Ø8

V1 (x4)

IT  Installazione a sotto senza traliccio superiore e senza prolunga (8).

EN - Ceiling mount without upper trestle and without extension (8).

DE -

Installation an Decke ohne oberen Gittermast und ohneVerlängerung (8).

FR - Installation sur plafond sans support de xation supérieur et sans ral-

longe (8).

ES - Instalación en techo sin estructura superior y sin prolongación (8).

RU -          (8).

PL - Instalacja na sucie bez kratki górnej i przedłużenia (8).

NL - Installatie aan het plafond zonder bovenste raamwerk en extensie (8).

PT - Instalação no teto sem treliça superior e sem extensão (8).

DK - Loftsinstallation uden øvre tværbjælke og uden forlængerstykke (8).

SE - Installation i tak utan övre fackverk och utan förlängning (8).

FI - Kattoasennus ilman yläsäleikköä ja jatketta (8).

NO- Installasjon i tak uten øvre listverk og uten forlengelse (8).

ø 15

150mm

800

IT  Montaggio valvola di non ritorno (9); tubo aspirazione (10); assem-

blaggio camino (11).

EN - Check valve assembly (9); exhaust pipe (10); chimney assembly (11).

DE - Montage Rückschlagventil (9); Ansaugrohr(10); Kamingruppe (11).

FR - Montage clapet anti-retour (9); tube d’aspiration (10); assemblage

conduit d’évacuation (11).

ES - Montaje de válvula de no retorno (9); tubo de aspiración (10); montaje

de chimenea (11).

RU -    (9);   (10); 

 (11).

PL - Montaż zaworu zwrotnego (9), rury zasysającej (10); montaż komina (11).

NL - Montage terugslagklep (9); inlaatleiding (10); assemblage

schoorsteen (11).

PT - Montagem da válvula de não retorno (9); tubo aspiração (10);

montagem chaminé (11).

DK - Montering af kontraventil (9); udsugningsrør (10); montering af

skorsten (11).

SE - Montering av backventil (9); sugledning (10); sammansättning av

skorsten (11).

FI - Vastaventtiilin (9), imuputken (10) asennus; savupiipun kokoonpano

(11).

NO- Montering av stengeventil (9), oppsugingsrør (10), montering av pipe

(11).

ERM

CEILING

SOFFITTO

V3 (x4)

FALSE CEILING

CONTROSOFFITTO

V4 (x8)

3V3 (x4)

SE CEILING

NTROSOFFITTO

V3 (x4)

13 14

IT - Congurazione a sotto (12);

Congurazione a controsotto (13)(14).

EN - Ceiling conguration (12);

False ceiling conguration (13)(14).

DE - Kongurierung Decke(12);

Kongurierung abgehängte Decke(13)(14).

FR - Installation sur plafond (12);

Installation sur faux-plafond (13)(14).

ES - Conguración en techo (12);

Conguración en falso techo (13)(14).

RU -    (12);

    (13)(14).

PL - Konguracja na sucie (12);

Konguracja na sucie podwieszanym (13)(14).

NL - Conguratie aan plafond (12);

Conguratie aan verlaagd plafond (13)(14).

PT - Conguração no teto (12);

Conguração em teto falso (13)(14).

DK - Loftskonguration (12);

Konguration med nedsænket loft (13)(14).

SE - Utförande för innertak (12);

Utförande för undertak (13)(14).

FI - Asetus kattoon (12);

Asetus välikattoon (13)(14).

NO - Kongurasjon i tak (12);

Kongurasjon i undertak (13)(14).

V3 (x4)

V3 (x4) 3V6 (x2)

IT - Installazione camera motore (15); collegamento elettrico e

ssaggio camino + prolunga (16).

EN - Motor chamber installation (15); electrical connection and

chimney + extension installation (16).

DE - Installation Motorkammer (15); elektrischer Anschluss

und Befestigung Kamin + Verlängerung (16).

FR - Installation chambre moteur (15); branchement électrique

et xation conduit d’évacuation + rallonge (16).

ES - Instalación cámara motor (15); conexión eléctrica y jación

de chimenea + prolongación (16).

RU -    (15); 

    + 

(16).

PL -

Instalacja komory silnika (15); połączenie elektryczne i

zamocowanie komina + przedłużenia (16).

NL - Installatie kamer motor (15); elektrische aansluiting en

bevestiging schoorsteen + extensie (16).

PT - Instalação câmara motor (15); ligação elétrica e xação da

chaminé + extensão (16).

DK - Installation af motorkammer (15); elektrisk tilslutning og

fastgøring af skorsten + forlængerstykke (16).

SE - Installation motorhus (15); elanslutning och fastsättning

av skorsten + förlängning (16).

FI - Moottorikotelon (15) asennus; sähkökytkentä ja hormin +

jatkeen (16) kiinnitys.

NO - Installasjon av motorrom (15), elektrisk tilkobling og feste

av pipe + ¨forlengelse (16).

V5 (x4)

IT - Viti di sicurezza obbligatorie

EN - Mandatory safety screws

DE - Sicherheitsschrauben, obligatorisch

FR - Vis de sécurité obligatoires

ES - Tornillos de seguridad obligatorios

RU -

Обязательные предохранительные винты

PL -

Obowiązkowe śruby zabezpieczające

NL - Verplichte veiligheidsschroeven

PT -

Parafusos de segurança obrigatórios

DK - Obligatoriske sikkerhedsskruer

SE - Obligatoriska säkerhetsskruvar

FI - Pakolliset varmistusruuvit

NO - Påkrevde sikkerhetsskruer

Table des matières

Langues :

Autres manuels FALMEC hotte de ventilation

FALMEC

FALMEC luce Manuel d'installation et d'exploitation

FALMEC

FALMEC Down Draft 90 Manuel utilisateur

FALMEC

FALMEC Plane No Drop Manuel utilisateur

FALMEC

FALMEC Gruppo incasso NRS Manuel utilisateur

FALMEC

FALMEC Pyramid Manuel utilisateur

FALMEC

FALMEC Gruppo incasso NRS FNINS20B5SS-R Manuel utilisateur

FALMEC

FALMEC Nuvola Led FDNUV36C6SS-R1 Manuel utilisateur

FALMEC

FALMEC SYMBOL Manuel utilisateur

FALMEC

FALMEC FLIPPER 85 Manuel utilisateur

FALMEC

FALMEC Pyramid Pro FPDPR30W6SS - 3 Manuel utilisateur

FALMEC

FALMEC FDLUM36I5SS Manuel utilisateur

FALMEC

FALMEC POLAR Instructions de montage

FALMEC

FALMEC Altair 60 Manuel utilisateur

FALMEC

FALMEC Gruppo Incasso NRS FNINS20B5SS Manuel utilisateur

FALMEC

FALMEC down draft Manuel utilisateur

FALMEC

FALMEC Levante Manuel utilisateur

FALMEC

FALMEC Valentina insert Manuel utilisateur

FALMEC

FALMEC Elios ELIAN90H3 Manuel utilisateur

FALMEC

FALMEC POLAR Manuel utilisateur

FALMEC

FALMEC Sirio Manuel utilisateur

FALMEC

FALMEC Gruppo incasso NRS Manuel utilisateur

FALMEC

FALMEC Mercurio FPMEU30B3SS Manuel utilisateur

FALMEC

FALMEC Lumen island Manuel utilisateur

FALMEC

FALMEC FIVAL28B5SS-1 Manuel utilisateur

Manuels hotte de ventilation populaires d'autres marques

emmeti

emmeti RECUPA MED A-140 Mode d’emploi

Nibe

Nibe F135 Manuel utilisateur

Kuppersberg

Kuppersberg INTRO 60 Instructions d'installation et d'entretien

Zephyr

Zephyr Spruce AK9834BS Guide d'installation

Hisense

Hisense MH6INBG Manuel utilisateur

Miele

Miele DA 1255 Manuel utilisateur

Broan

Broan 46000 Manuel utilisateur

GE Profile PV977 Instructions originales

Whirlpool

Whirlpool RH2600XL-1 SERIES Manuel utilisateur

Küppersbusch

Küppersbusch DX ISLA Manuel utilisateur

ETNA

ETNA AV360RVS Manuel utilisateur

JUNO

JUNO JDF603E6 Manuel utilisateur

Miele

Miele DA 6708 D Manuel utilisateur

Tricity Bendix

Tricity Bendix LE 150 Manuel

AEG

AEG X68163BV1 Manuel utilisateur

AEG

AEG 125 D Manuel utilisateur

Smeg

Smeg KSEV97X Manuel utilisateur

Nibe

Nibe S Series Guide de l'utilisateur
