FALMEC Flipper Manuel utilisateur

EN INSTRUCTIONS BOOKLET

FR MODE D'EMPLOI

ES MANUAL DE INSTRUCCIONES

IT LIBRETTO ISTRUZIONI

ipper

FDPLI36W5SW

FDPLI36W5SB

ipper

max 54 1/8" - 1375 mm

33 1/2" - 850 mm

27 1/2" - 700 mm

14 1/4" - 362 mm

13 3/4" - 349 mm

4 1/8" - 104 mm

5 7/8"

150 mm

20 1/8" - 510 mm

4 1/8"

106 mm

16"

405 mm

20 5/8" - 525 mm

4 1/2"

115 mm

7 3/4" - 198 mm

7 7/8"

200 mm

15 1/4" - 389 mm

max 15" - 380 mm

13 3/4" - 348 mm

13 3/4" - 350 mm

1 1/8" - 29 mm

ø5/16"

8 mm

ø1/8"

6 mm

55lb

25 kg

FLIPPER Cod.: FDPLI36W5SW

FDPLI36W5SB

120VAC 60Hz 280W

EN- tool required

FR- outil requis

ES- herramienta requerida

IT - Attrezzi necessari

min. 11 3/4" - 300 mm

3/8" - 10 mm

11 1/4" - 287 mm

ø 5 7/8"

150 mm

ø 5 7/8"

150 mm

4 1/8"

105 mm

ø 5 7/8" - 150 mm

15 3/4" - 401 mm

11 1/4" - 287 mm

EN - Alternative rear outlet: the motor protrudes 3/8" (10 mm) from the back of the hood

FR - Sortie alternative arrière : le moteur dépasse de l'arrière de la hotte de 3/8" (10 mm)

ES - Salida alternativa posterior: el motor sobresale 3/8" (10 mm) en la parte posterior de la campana

IT - Uscita alternativa posteriore: il motore sporge dal retro della cappa di 3/8" (10 mm)

Stand by ON

EN- cable length 5,0ft (1,5m)

FR- longueur de câble 5,0ft (1,5m)

ES- longueur de câble 5,0ft (1,5m)

IT- lunghezza cavo 5,0ft (1,5m)

11 1/4"

287 mm

20 1/2"

520 mm

ø 5/16

8 mm

V1 (x2)

11 1/4"

287 mm

V3 (x2)

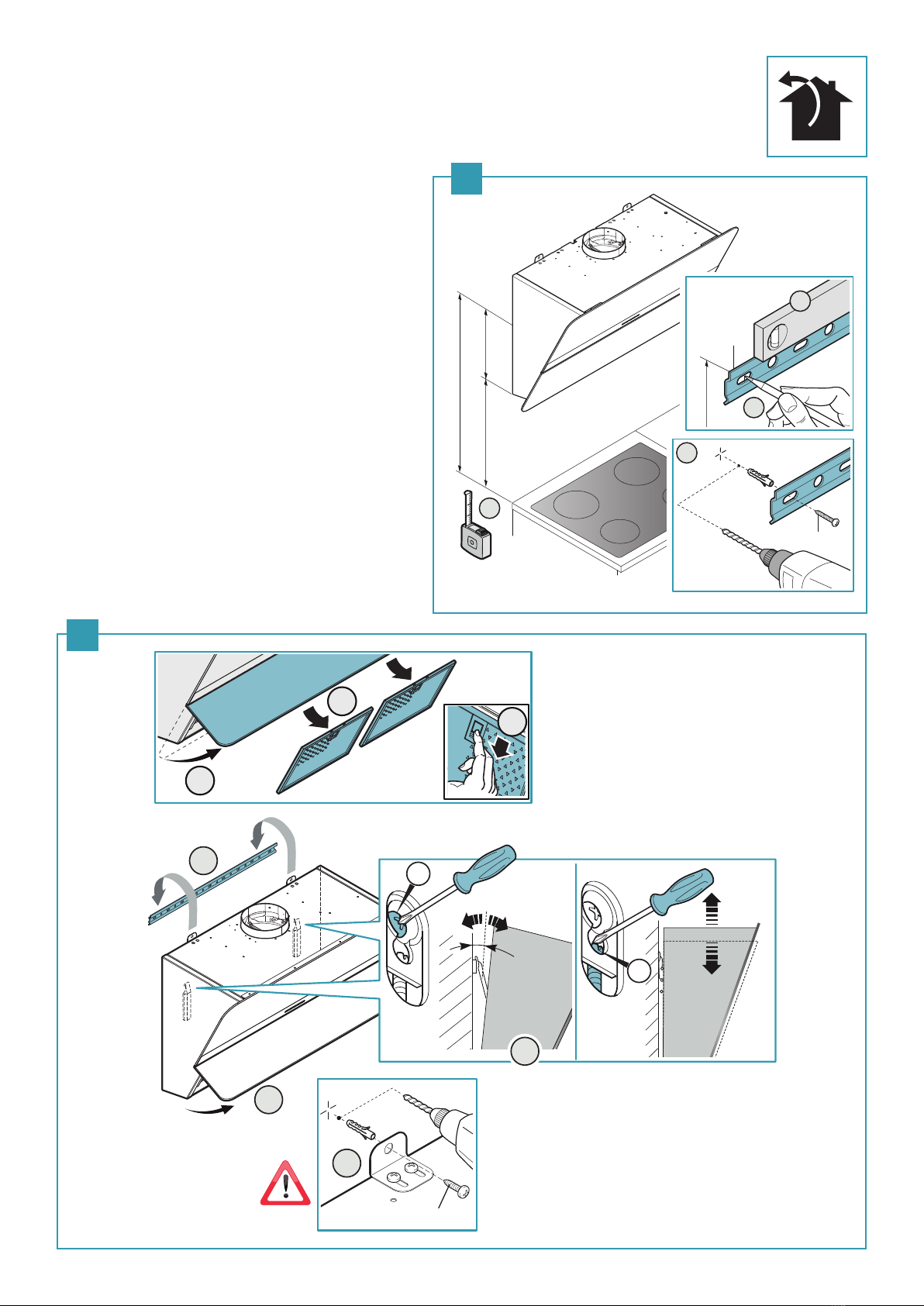

EN - Installation with vertical outlet:

Measurements for installation (1). Hood fastening (2).

FR - Installation avec sortie verticale:

Mesures pour l'installation (1). Fixation de la hotte (2).

ES - Instalación con salida vertical:

Medidas para la instalación (1). Fijación de la campana (2).

IT - Installazione con uscita verticale:

Misure per l’installazione (1). Fissaggio cappa (2).

EN - Mandatory safety screws

FR - Vis de sécurité obligatoires

ES - Tornillos de seguridad obligatorios

IT - Viti di sicurezza obbligatorie

ø 15"

5" 7/8

150 mm

EN - Check valve installation (3) and suction pipe assembly (4).

FR - Installation du clapet anti-retour (3) et montage du tuyau d'aspiration (4).

ES - Instalación de la válvula antirretorno (3) y montaje del tubo de aspiración (4).

IT - Installazione valvola di non ritorno (3) e montaggio tubo d’aspirazione (4).

11 1/4"

287 mm

20 1/2"

520 mm

11 1/4"

287 mm

Ø 5/16

8 mm

V1 (x4)

EN - Installation with rear outlet:

Measurements for installation (5). Motor repositioning (6).

FR - Installation avec une sortie arrière:

Mesures pour l'installation (5). Repositionnement du moteur (6).

ES - Instalación con salida posterior:

Medidas para la instalación (5). Reubicación del motor (6).

IT - Installazione con uscita posteriore:

Misure per l’installazione (5). Riposizionamento motore (6).

(x6)

Panel control connector

Power cable

V7 (x4)

Panel control connector

Power cable

(x2)

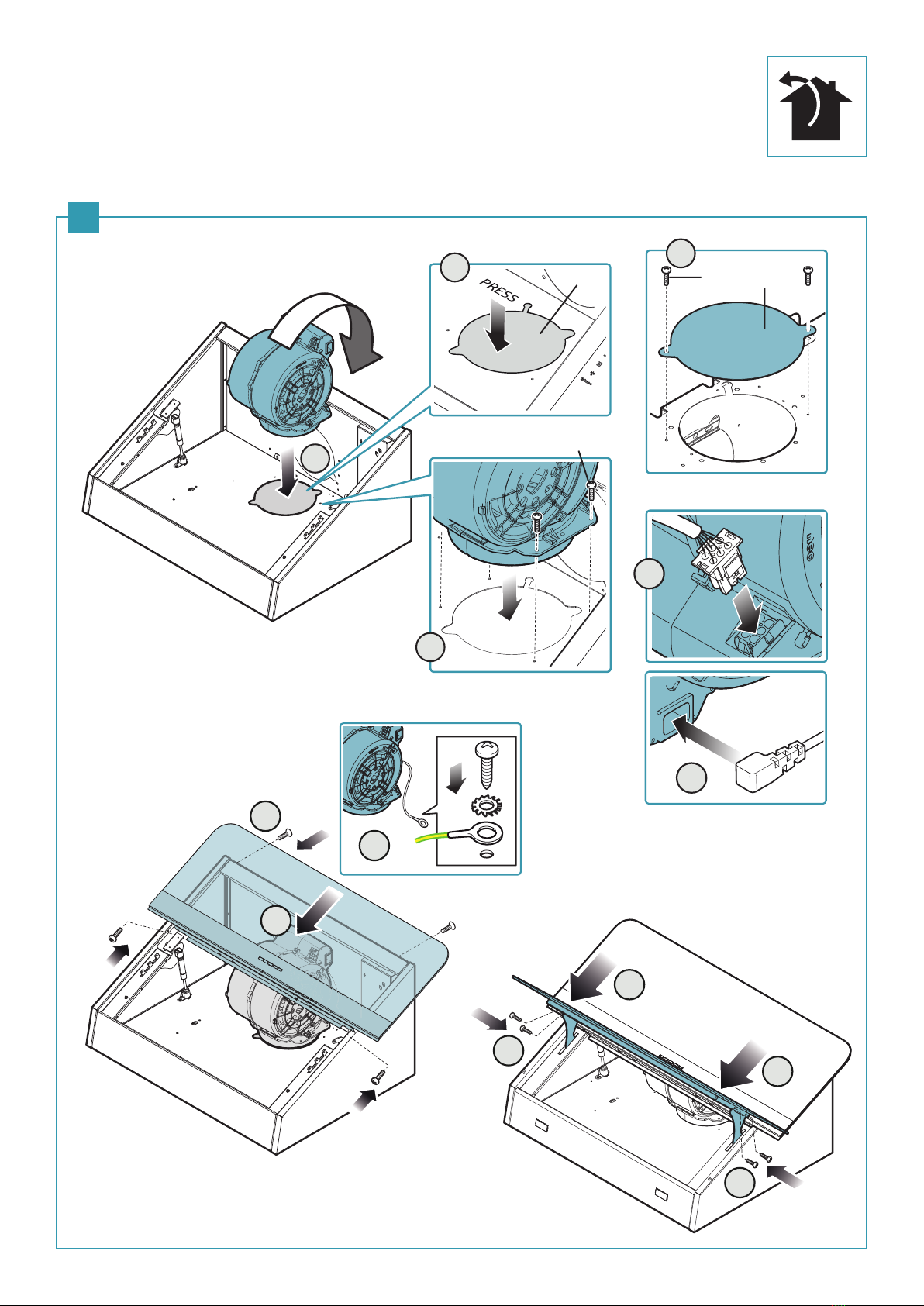

EN - Motor repositioning (7).

FR - Repositionnement du moteur (7).

ES - Reubicación del motor (7).

IT - Riposizionamento motore (7).

V3 (x2)

9 10

EN - Mandatory safety screws

FR - Vis de sécurité obligatoires

ES - Tornillos de seguridad obligatorios

IT - Viti di sicurezza obbligatorie

EN - Check valve installation (8). Hood fastening (9).

FR - Installation du clapet anti-retour (8). Fixation de la hotte (9).

ES - Instalación de la válvula antirretorno (8). Fijación de la campana (9).

IT - Installazione valvola di non ritorno (8). Fissaggio cappa (9).

V3 (x6)

Ø 1/4

6 mm

Ø1/4

6 mm

Ø1/4

6 mm

V4 (x2)

(x2)

EN - Optional chimney

FR - Cheminée en option

ES - Camino opcional

IT - Camino opzionale

15 16

EN -Assembly of optional lter(15)+(16).

FR - Montage du ltre en option (15)+(16).

ES - Montaje del ltro opcional (15)+(16).

IT - Montaggio ltro opzionale (15)+(16).
