ENCODER LINEAL MODELO: G2A

LINEAR ENCODER MODEL: G2A

MANUAL DE INSTALACION / INSTALLATION MANUAL

Manual Code: 14460201

Manual Version: 1601

Fagor Automation S. Coop.

Precaución / Caution

G2A - v1601 - página / page 1/13

Dimensiones / Dimensions

G2A - v1601 - página / page 2/13

mm

Tolerancing ISO 8015

ISO 2768 - mH

< 6 mm: ±0.2 mm

CM = Curso de medición / Measuring length

G = Guía máquina / Machine guideway

(A) no golpear la cabeza contra los extremos de la regla / do not run the head into the ends of the scale

(B) marcas alineadas = comienzo de CM / aligned marks = beginning of measuring length

(A)

(B)

Absoluta P=20

Absolute P=20

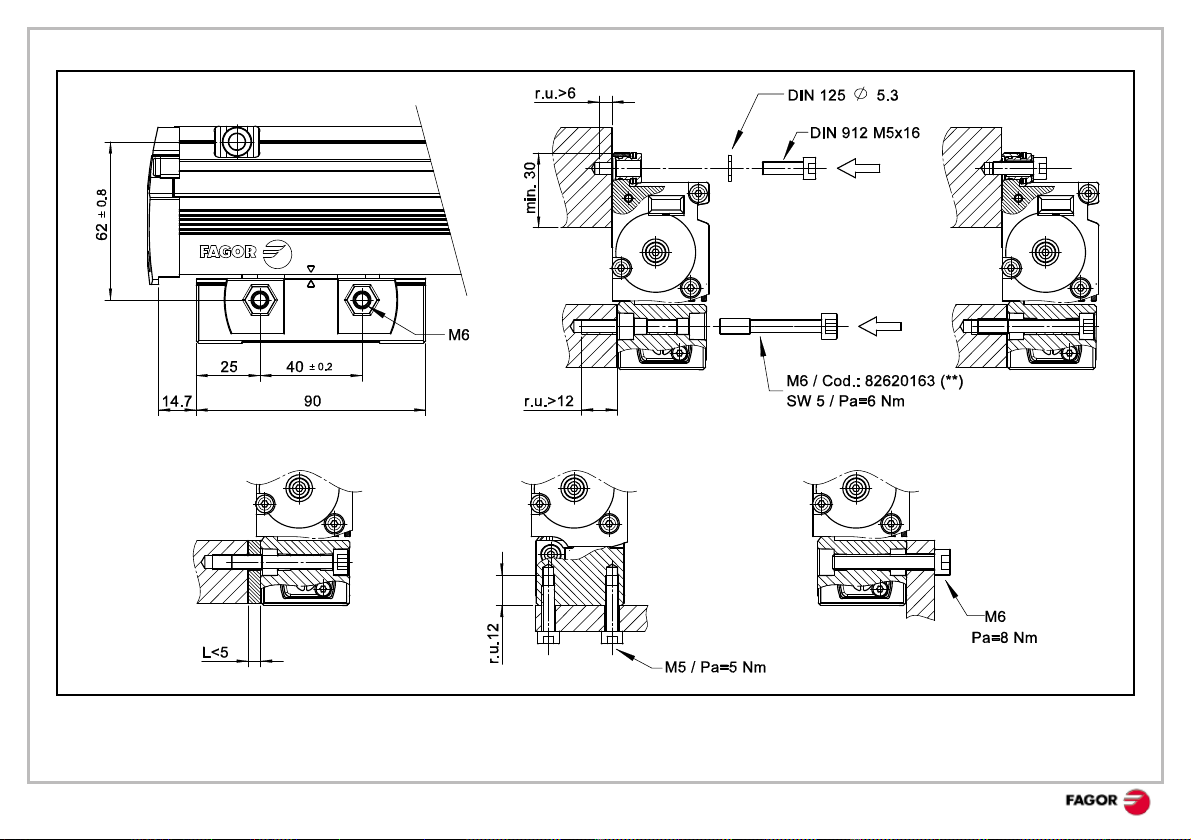

Posibilidades de montaje / Mounting possibilities

G2A - v1601 - página / page 3/13

Realizar los agujeros para amarrar la regla.

El área sobreada debe estar libre de pintura.

Make the holes to secure the scale.

The shaded area must be free of paint.

Opciones de montaje de la regla.

r.u. = rosca útil

Pa = par de apriete

Scale mounting possibilities

r.u. = useful thread

Pa = tightening torque

G2A - v1601 - página / page 4/13

(**) Material exclusivo suministrado por Fagor. Código indicado para realizar pedido de unidades adicionales

Exclusive material supplied by Fagor. Code shown for ordering additional units.

(SW) Tamaño de la llave hexagonal / Size of Allen wrench

Opción cabeza con rosca / Threaded head option

G2A - v1601 - página / page 5/13

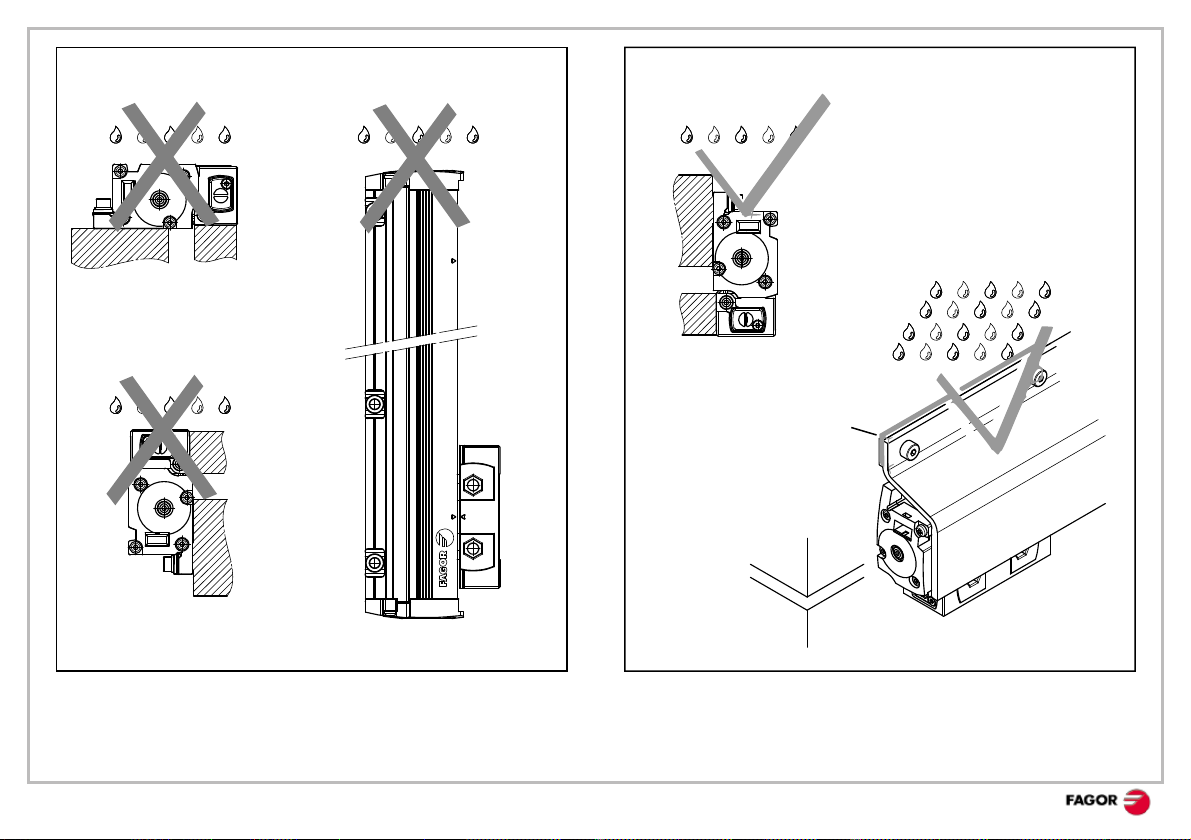

Junta de estanqueidad / Seal

Evitar orientar los labios de estanqueidad a la exposición de posibles

fuentes de contaminación

Avoid orienting the sealing lips towards pollution sources

En ambientes muy contaminantes, conviene proteger la regla.

Utilizar juntas de estanqueidad para evitar filtraciones

In very polluted environments, the scale should be protected.

Use seals to prevent filtrations.

P

os

ibilid

a

d

es

d

e mon

t

a

j

e,

t

o

l

eranc

i

as

/

M

oun

ti

ng poss

ibiliti

es,

t

o

l

erances

G2A - v1601 - página / page 6/13

G2A - v1601 - página / page 7/13

Montaje sobre tope máquina

Mounting against the machine

Montaje sobre pasadores

Mounting on dowel pins

1. Premontar y alinear la regla. Una vez alineada, apretar los tornillos.

2. Aflojar las piezas de embalaje y posicionar la cabeza.

3. Meter los tornillos de la cabeza y apretar.

4. Quitar las piezas de embalaje de la cabeza.

1. Premount and align the scale. Once aligned, fasten the screws.

2. Loosen the packing parts and position the reader head.

3. Insert the head screws and fasten them.

4. Remove the packing parts of the reader head.

G2A - v1601 - página / page 8/13

CONECTOR A AMBOS LADOS / CONNECTOR AT BOTH ENDS

Nota: Sólo conectar a un lado / Note: Only connect at one end

Para hacer la conexión: / To connect:

CONECTOR A AMBOS LADOS / CONNECTOR AT BOTH ENDS

Nota: Sólo conectar a un lado / Note: Only connect at one end

Soltar el tornillo y quitar la tapa del lado del conector

Loosen the bolt and remove the lid of the connector side

No quitar la tapa del lado no conector

Do not remove the lid of the non-connector side
