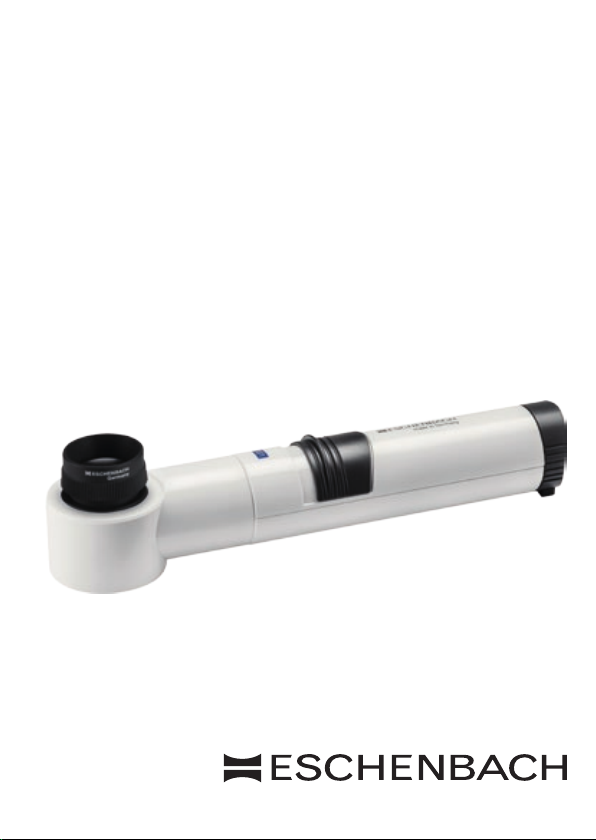

Eschenbach 11547 Manuel utilisateur

Bedienungsanleitung

User Manual

Mode d'emploi

Istruzioni d'uso

Manual de instrucciones

Gebruiksaanwijzing

Betjeningsvejledning

- 2 -

- 3 -

Deutsch................................................................................................... 4

English.................................................................................................... 6

Français................................................................................................... 8

Italiano ................................................................................................. 10

Español ................................................................................................. 12

Nederlands............................................................................................ 14

Dansk.................................................................................................... 16

- 4 -

Deutsch

[1] Präzisions-Skalenlupe (Linsen 0 23,5 mm)

- Nr. 11547 (7-facheVergrößerung)

- Nr. 115410 (10-facheVergrößerung)

[2] Fokussierring (Scharfeinstellung)

[3] achromatisches Linsensystem

[4] Haltering für Messskale

[5] Messskalen

- Nr. 115201 (Standardskala)

- Nr. 115202, 115203, 115204

[6] Beleuchtungseinrichtung

[7] Halterung für Skalenlupe

[8] Batterien (2×),Typ Baby, je 1,5 V

[9] Schalter: 1 = EIN; 0= AUS

Sicherheitshinweise

XBrandgefahr!

Linsen in optischen Geräten können bei unsachgemäßer Handhabung

oder Lagerung durch die„Brennglaswirkung”erhebliche Schäden

anrichten! Achten Sie darauf, dass optische Linsen nie ohne Abdeckung

in der Sonne liegen!

XBlendungs- und Verletzungsgefahr!

Sehen Sie niemals mit optischen Geräten in die Sonne!

Pegehinweise

XDie Skalenlupe darf nicht mit alkoholischen Lösungsmitteln oder mit

Reinigern, die Weichmacher enthalten, gereinigt werden!

Optik

Die Präzisions-Skalenlupen verfügen über ein vergütetes achromatisches (farbfehler-

korrigiertes) Linsensystem, für eine scharfe, brillante Abbildung.

- 5 -

Handhabung (Abb. 1)

— Legen Sie die Beleuchtungseinrichtung [6] auf eine ebene Unterlage und

drücken Sie die Skalenlupe [1] in die Halterung [7] bis sie auf der Unterlage

auiegt.

cBrillenträger brauchen bei der Benutzung der Skalenlupe ihre Brille nicht

abzusetzen.

Messskalenwechsel (Abb. 2)

1. Schrauben Sie zum Auswechseln der Messskale [5] den Haltering [4] ab.

2. Setzen Sie die gewünschte Messskale so in die Skalenlupe ein, dass Sie die

Zahlen und Messstrecken auf der Messskale durch die Linse [3] seitenrichtig

sehen.

cUm eine Beschädigung der Messskale zu vermeiden, sollte sie nur am Rand

angefasst und an einem geschützten Ort aufbewahrt werden!

Batteriewechsel (Abb. 3)

Entsorgung

XDieses Produkt unterliegt der europäischenWEEE-Richtlinie über

Elektro- und Elektronik-Altgeräte in ihrer jeweils aktuell gültigen

Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem Hausmüll, sondern

über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale

Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden

Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung

in Verbindung. Führen Sie alleVerpackungsmaterialien einer umweltgerechten

Entsorgung zu.

XBatterien dürfen nicht in den Hausmüll gelangen oder verbrannt

werden, sondern müssen gemäß den örtlichen Vorschriften zur

Entsorgung von Sondermüll entsorgt werden. Benutzen Sie dazu die

vorhandenen Sammelstellen.

- 6 -

English

[1] Precision scaled magnier (lenses 0 23.5 mm)

- No. 11547 (7×magnication)

- No. 115410 (10×magnication)

[2] Focusing

[3] Achromatic lens system

[4] Locking ring for measuring scale

[5] Measuring scales

- No. 115201 (standard scale)

- No. 115202, 115203, 115204

[6] Illumination unit

[7] Retainer for scaled magnier

[8] Batteries (2×), Baby type, each 1.5V

[9] Switch: I = ON; O = OFF

Safety information

XDanger of re!

Lenses used in optical equipment may cause considerable damage

through their‘burning glass eect’if used or stored incorrectly. Ensure

that optical lenses are never left uncovered in the sunlight.

XDanger of blinding or injury!

Never look at the sun through any optical equipment.

Instructions for care

XDo not clean the scaled magnier with alcoholic solvents or with clean-

ers that contain softeners!

Lenses

The precision scaled magnier has a coated achromatic (color defect correcting) lens

system which provides a sharp brilliant image.

- 7 -

Procedure (Fig. 1)

— Place the illumination unit [6] on a level support and push the scaled magnier

[1] into the retainer [7] until it touches the support.

cSpectacle wearers do not have to remove their spectacles to use the scaled

magnier.

Changing the measuring scale (Fig. 2)

1. To change the measuring scale, unscrew it [5] from the locking ring [4].

2. Insert the required measuring scale into the scaled magnier so that the

numbers and measuring sections on the measuring scale can be seen on the side

through the lens [3].

cTo avoid damaging the measuring scale, only hold it by the sides and store it in

a safe place!

Battery replacement (Fig. 3)

Disposal

XThis product is subject to the European WEEE Directive on waste elec-

trical and electronic equipment in its currently valid version. Dispose of

your product via a certied disposal facility or your municipal disposal

facility, not in the household waste. Observe the rules applicable in your

country. In case of doubt, contact your disposal facility. Dispose of all packaging

materials in an environmentally friendly manner.

XBatteries may not be thrown out in the household waste or be inciner-

ated, but must be disposed of according to local regulations for disposal

of hazardous waste. Use the existing collection points.

- 8 -

Français

[1] Loupe graduée de précision (0 des lentilles 23,5 mm)

- Réf. 11547 (grossissement de 7)

- Réf. 115410 (grossissement de 10)

[2] Bague de focalisation (mise au point)

[3] Système de lentilles achromatiques

[4] Bague de serrage pour règle graduée

[5] Règles graduées

- Réf. 115201 (règle standard)

- Réf. 115202, 115203, 115204

[6] Dispositif d'éclairage

[7] Support pour loupe graduée

[8] Batteries (2×), type LR6, 1,5 V par batterie

[9] Interrupteur: I = Allumé ; O = Eteint

Consignes de sécurité

XRisque d'incendie!

Les lentilles des instruments optiques peuvent provoquer des dégâts

très importants en cas d'utilisation ou de stockage non conforme par

leur «eet de loupe»! Veiller à ne jamais laisser les lentilles optiques

sans cache au soleil!

XRisque d'aveuglement et de blessures!

Ne jamais regarder le soleil avec des instruments optiques!

Consignes d'entretien

XPour nettoyer la loupe, ne jamais utiliser ni de dissolvant contenant de

l'alcool ni de solution contenant un assouplissant!

Optique

Les loupes graduées de précision sont équipées d'un système de lentilles

achromatiques (correction de couleurs) avec couche anti-reet, pour une image

brillante et nette.

- 9 -

Manipulation (g.1)

— Placer le dispositif d'éclairage [6] sur une face d'appui plate et encliqueter la

loupe graduée [1] dans le support [7] de telle sorte qu'elle soit bien disposée sur

la face d'appui.

cLes personnes portant des lunettes n'ont pas besoin d'ôter leurs lunettes lors de

l’utilisation de la loupe graduée.

Changement de règle graduée (g.2)

1. Desserrer la bague de serrage [5] pour changer la règle graduée [4].

2. Disposer la règle graduée souhaitée dans la loupe de telle sorte que les chires

et graduations soient visibles à l'endroit à travers la lentille [3].

cPour éviter d'endommager la règle graduée, ne la manipuler qu’en la tenant par

les bords et la conserver dans un endroit sûr!

Changement de batterie (g.3)

Mise au rebut

XCe produit est assujetti à la directiveWEEE de l'Union européenne

relative aux déchets d'équipements électriques et électroniques dans

leur version en vigueur. Ne jetez pas l'appareil usagé avec les ordures

ménagères mais conez-le à une entreprise de traitement des déchets

agréée ou au service de recyclage de votre commune. Observez pour cela les

prescriptions en vigueur dans votre pays. En cas de doutes, contactez votre

organisme de recyclage. Assurez l'élimination respectueuse de l'environnement

de tous les matériaux d’emballage.

XLes piles ne doivent pas être jetées avec les ordures ménagères ou

brûlées, mais doivent être mises au rebut selon les règles locales de

mise au rebut des déchets spéciaux.Veuillez utiliser les points de

collecte disponibles.

- 10 -

Italiano

[1] Lente d'ingrandimento micrometrica (diam. lenti 23,5 mm)

- Nr. 11547 (ingrandimento 7×)

- Nr. 115410 (ingrandimento 10×)

[2] Ghiera di messa a fuoco (regolazione della nitidezza)

[3] Sistema di lenti acromatiche

[4] Anello di ssaggio del quadrante

[5] Quadranti

- n. 115201 (quadranti standard)

- n. 115202, 115203, 115204

[6] Gruppo lampada

[7] Supporto della lente d'ingrandimento

[8] 2 pile mini da 1,5 V

[9] Interruttore: I = ON; O = OFF

Avvertenze di sicurezza

XPericolo di incendio!

Le lenti degli strumenti ottici possono causare danni notevoli in

caso di uso o custodia impropri in virtù del cosiddetto“eetto lente

focale”! Non esporre mai le lenti ottiche alla luce diretta del sole senza

un'adeguata copertura!

XPericolo di lesioni e abbagliamento!

Non ssare mai il sole con strumenti ottici!

Istruzioni per la pulizia

XPer la pulizia della lente d'ingrandimento non utilizzare solventi

alcolici o detergenti contenenti emollienti!

Elementi ottici

Le lenti d'ingrandimento micrometriche sono costituite da un sistema ottico

composto da lenti acromatiche trattate (corrette per l'aberrazione cromatica), che

assicurano la nitidezza e la luminosità della visione.
