Ergotron 100 Series Manuel utilisateur

1 of 5

888-47-008-00 rev. L • 10/22

100 Series Keyboard Tray Pivot

2 of 5

888-47-008-00 rev. L • 10/22

Learn more about ergonomic computer use at: www.ergotron.com/ergonomics

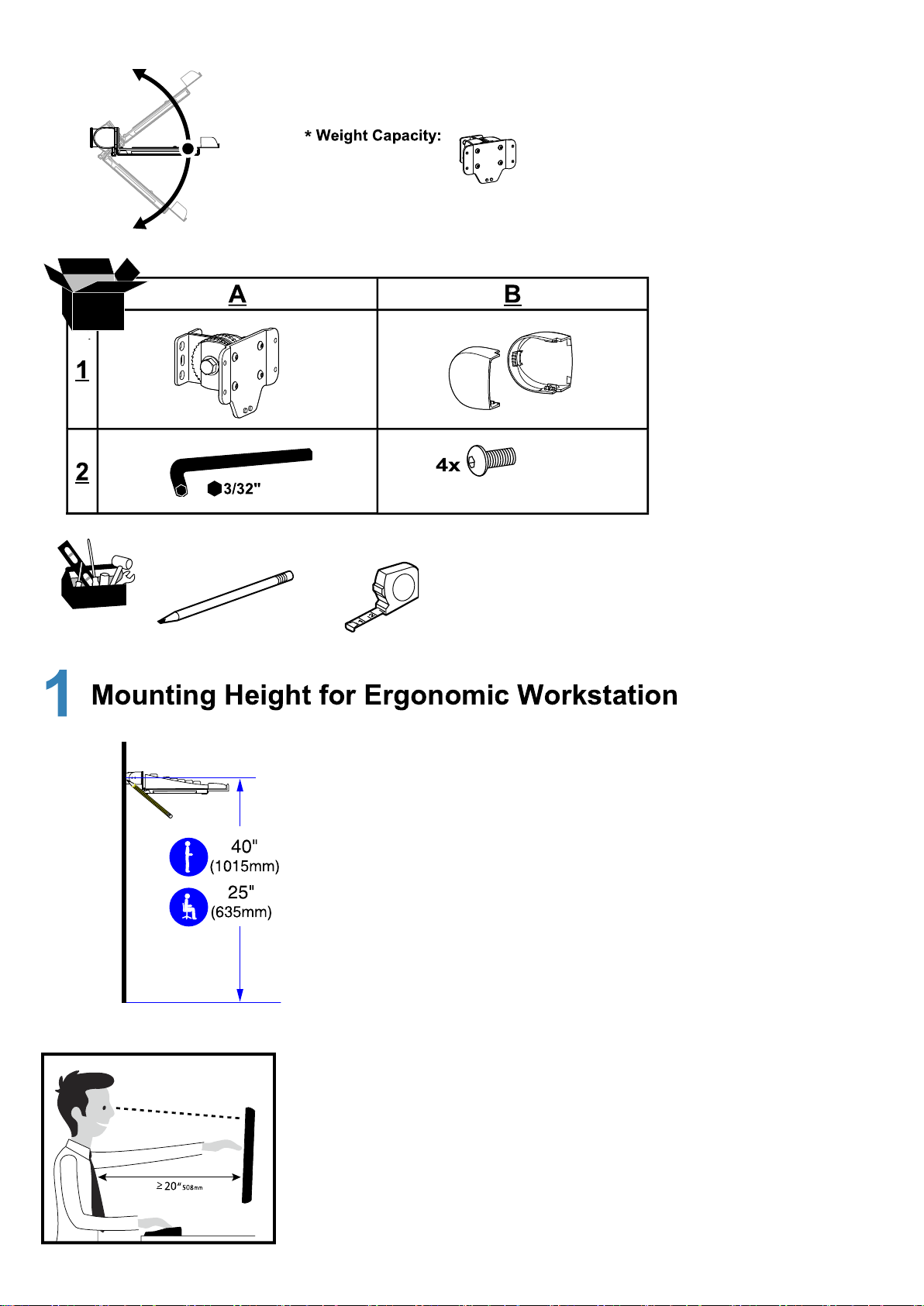

This mounting height is a recommendation for an

ergonomic workstation. If user elbow heights are

diﬀ erent than this, you should change mounting height

to accommodate user elbow heights. (Change mounting

height one inch for every one inch diﬀ erence in user

elbow heights).

8-32 x 5/16"

5 - 15 lbs

(2 - 6.8 kgs)

3 of 5

888-47-008-00 rev. L • 10/22

8-32 x 5/16"

4 of 5

888-47-008-00 rev. L • 10/22

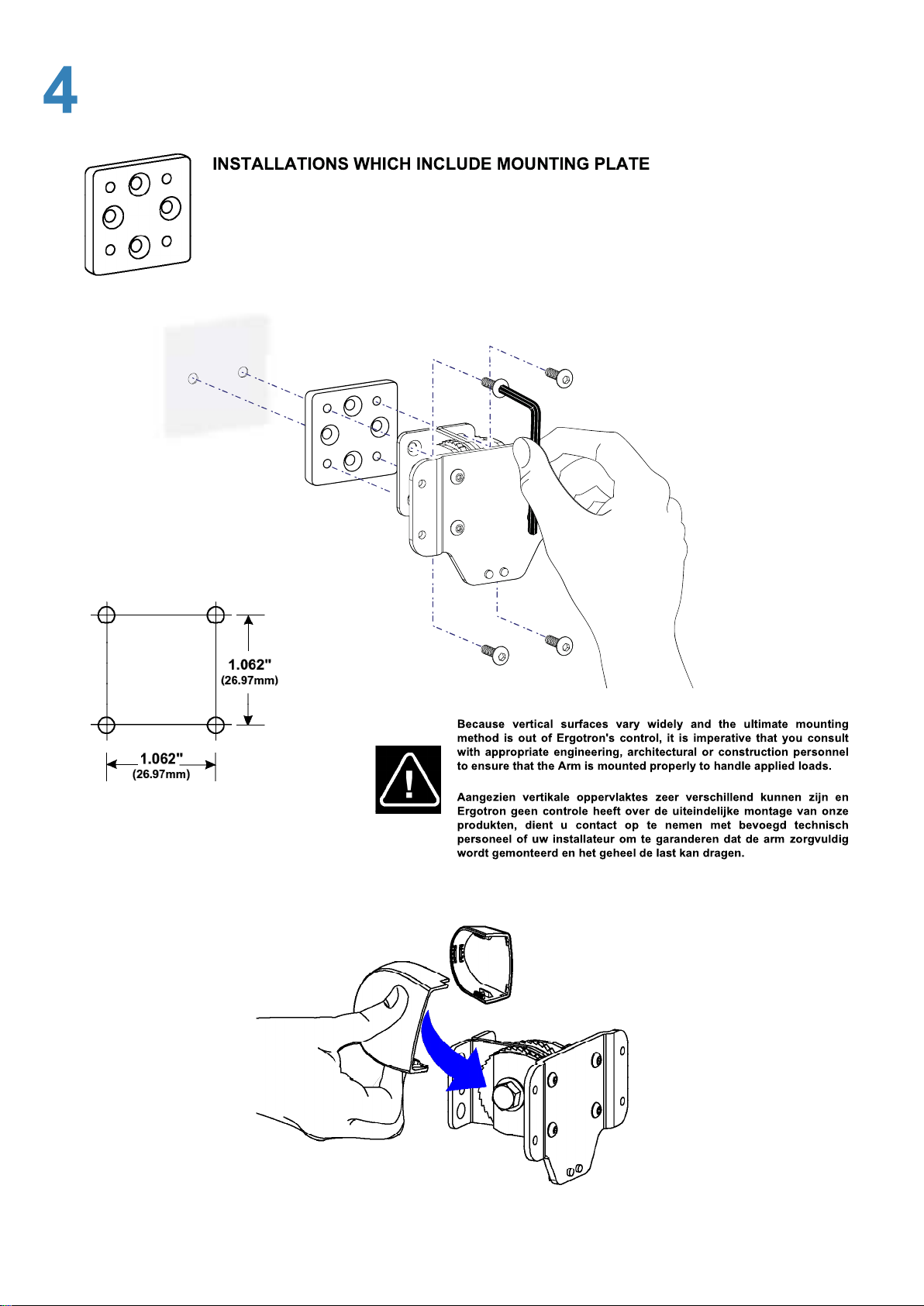

To attach the Keyboard Pivot with the Mounting Plate, follow the instructions provided with the

mounting application.

5 of 5

888-47-008-00 rev. L • 10/22

© 2005 Ergotron, Inc. All rights reserved.

For the latest User Installation Guide please visit: www.ergotron.com

For local customer care phone numbers visit: http://contact.ergotron.com

For Service visit: www.ergotron.com

For Warranty visit: www.ergotron.com/warranty

Ergotron's 100 Series Keyboard Tray Pivot is factory-set to provide positive

pivot control and a smooth moving force throughout the entire pivot range of

motion. To customize your installation, you will evaluate the Pivot operation

by moving the keyboard tray through its full range of movement. If excessive

force is required to lift the keyboard tray or if the keyboard tray does not stay

in the desired position, pivot adjustment is required. Adjust for a controlled

motion of the keyboard tray over the entire range of travel.

1/2"

(12.7mm)

1/2"

(12.7mm)

1/2"

(12.7mm)

1/2"

(12.7mm)
