Epson Surecolor t series Manuel utilisateur

Guía de instalación

Guia de instalação

Setup guide

Impreso en EE.UU.

Impresso nos E.U.A.

Printed in USA

CPD-38797

Epson®SureColor®T-Series

Panel de control

Painel de controle

Control panel

Botón de volver

Botão voltar

Back button

Botón Menu

Botão Menu

Menu button

Botón de carga/retiro de papel

Botão de carregamento/expulsão de papel

Load/remove paper button

Botón e indicador de encendido

Botão e luz de energia

Power button and light

Botón de pausa/cancelar

Botão de pausar/cancelar

Pause/cancel button

Botón de mantenimiento

Botão de manutenção

Maintenance button

Botón de alimentación del papel

Botão de alimentação de papel

Media feed button

Pantalla LCD

Visor LCD

LCD display

Botón de ayuda

Botão de ajuda

Help button

Español

Contenido

Cómo desembalar y montar la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Conexión del cable de alimentación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Cómo instalar los cartuchos de tinta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Cómo cargar papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Cómo realizar una prueba de impresión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Cómo alinear el cabezal de impresión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Cómo instalar el software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Cómo actualizar el firmware de la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Garantía limitada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Cómo desembalar y montar la impresora |3

Cómo desembalar y montar la impresora

Nota: A no ser que se indique lo contrario, las ilustraciones utilizadas en esta guía muestran la impresora Epson®

SureColor®T7070, pero las instrucciones aplican a los tres modelos.

En el presente, la palabra “papel” se utiliza para referirse a todos los materiales de impresión compatibles con

las impresoras.

Antes de comenzar el montaje, asegúrese de tener espacio suficiente para instalar y usar la impresora. En la

siguiente ilustración se muestra el espacio mínimo que se requiere para usar la impresora:

Al elegir un lugar para la impresora, deje suficiente espacio para facilitar acceso al equipo y ventilación

adecuada. Evite lugares que estén sometidos a luz solar directa, calor excesivo, humedad o polvo. Coloque

la impresora en un lugar plano y estable que pueda soportar el peso de la impresora.

•SureColor T3070 - 112 lb (51 kg)

•SureColor T5070 - 165 lb (75 kg)

•SureColor T7070 - 180 lb (82 kg)

ADVERTENCIA: Se requieren dos personas para desembalar e instalar la impresora SureColor T3070; se

recomiendan cuatro para desembalar e instalar la SureColor T5070 o SureColor T7070.

Se necesita un espacio mayor aún para montar la impresora y el soporte; prepare un área despejada y

amplia antes de desembalar los componentes. Además, guarde la caja y el material de embalaje en caso de

que necesite transportar la impresora en el futuro.

5,9 pulg. (150 mm)

0,4 pulg. (10 mm)

23,6 pulg. (600 mm)

4|Cómo montar el soporte

Los siguiente componentes se incluyen con la impresora:

Nota: Para información acerca del disco duro y el sistema de rodillo de recogida opcionales, consulte el Manual

del usuario en línea.

Cómo montar el soporte

1. Desembale el soporte y confirme que se hayan incluido todos los elementos que se muestran en la

figura a continuación.

×2 (SureColor T3070)

×3 (SureColor T5070)

×4 (SureColor T7070)

Cable de

alimentación

Cartuchos

de tinta

Patas

Llave

hexagonal

Montante

horizontal

Cesto del

papel

CD con software

y manuales

Impresora

Adaptador para

rollo de papel

Soportes del

cesto Conector

de plástico Guía de apilamiento

Brazos del

cesto

1 varilla cuadrada y

1 varilla redonda

Cómo montar el soporte |5

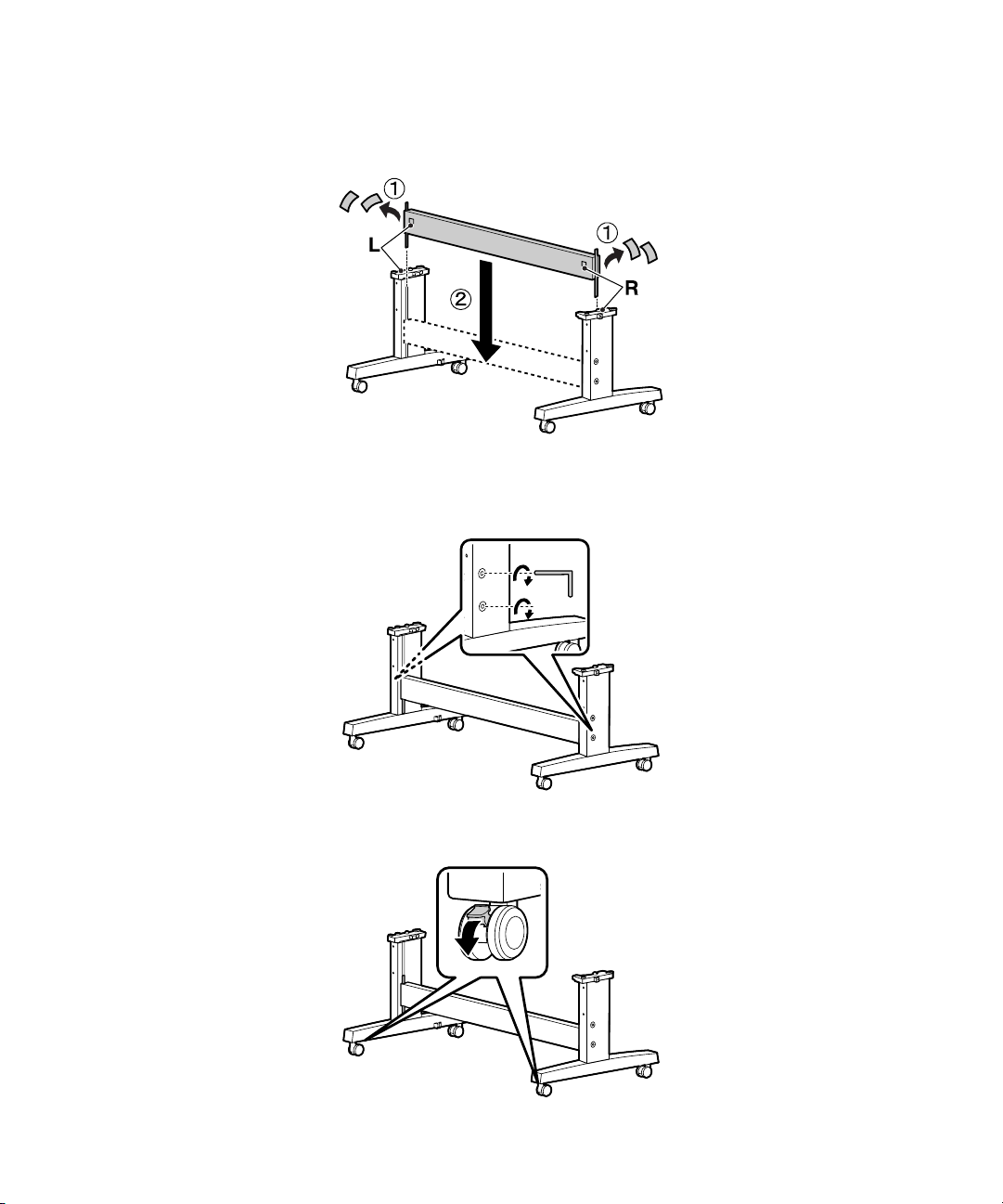

2. Instale el montante horizontal en ambas patas, tal como se muestra a continuación.

3. Utilice el extremo largo de la llave hexagonal (Allen) para apretar los tornillos preinstalados en cada

costado del montante horizontal.

4. Bloquee las ruedas para fijar el soporte en su lugar. (Desbloquee las ruedas para mover la impresora).

6|Cómo montar la impresora en el soporte

Cómo montar la impresora en el soporte

Se necesitan por lo menos dos personas (SureColor T3070) o cuatro personas (SureColor T5070/T7070)

para instalar la impresora y colocarla en el soporte. Al levantar la impresora, solamente sujétela por las

zonas que se muestran. De caso contrario, se podían ocasionar daños.

Precaución: Antes de colocar la impresora en el soporte, bloquee las ruedas y confirme que el soporte está fijo

en su lugar.

1. Coloque la impresora sobre el soporte. Antes de colocar la impresora, alinee las marcas localizadas en la

parte inferior de la impresora con las flechas localizadas en la parte superior de las patas del soporte.

SureColor T3070

SureColor T5070/T7070

Cómo instalar el cesto del papel |7

2. Fije la impresora al soporte con tres pernos.

Cómo instalar el cesto del papel

El cesto del papel es un pedazo de tela que se sujeta al soporte de la impresora para recopilar las

impresiones a medida que salen de la impresora. Se requiren las siguientes piezas para montar e instalar

el cesto del papel:

1. Fije cada uno de los soportes del cesto, tal como se muestra, a cada lado del soporte de la impresora.

Utilice cuatro pernos para fijar los soportes del cesto en su lugar.

8|Cómo instalar el cesto del papel

2. Instale las guías de apilamiento en la parte inferior de la impresora. Asegúrese de que cada guía encaje

en su lugar.

3. Introduzca un extremo de la varilla cuadrada en uno de los conectores de plástico.

4. Deslice la varilla por los agujeros de las guías de apilamiento y fije el otro conector de plástico al otro

extremo de la varilla. Luego, encaje los conectores de plástico a cada lado del soporte de la impresora,

tal como se muestra.

×2 (SureColor T3070)

×3 (SureColor T5070)

×4 (SureColor T7070)
