EOS P1+ Guide de planification

INNOVATIVE SAUNA TECH N O L OGY

IPx4

Made in Germany

Druck Nr. / Print no. 29344809de-en / 19.19

Technische Änderungen vorbehalten / Technical changes reserved

DMontage- und Gebrauchsanweisung

Assembly and operating instruction

P1+

Saunaheizer | Sauna Heater

Deutsch

Inhalt

Allgemeine Hinweise..................................................................................................................................3

Wichtige Hinweise.......................................................................................................................................4

Elektroanschluss ..........................................................................................................................................6

Lieferumfang ................................................................................................................................................7

Technische Daten .......................................................................................................................................7

Innere Verdrahtung und Anschluss.......................................................................................................8

Anschlußbeispiel einer Saunaanlage...................................................................................................9

Montage....................................................................................................................................................... 10

Saunasteine ................................................................................................................................................11

Wartung und Pflege................................................................................................................................. 11

Service Adresse..........................................................................................................................................13

Recycling...................................................................................................................................................... 13

Allgemeine Servicebedingungen (ASB) ..........................................................................................14

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie haben ein hochwertiges technisches Gerät

erworben, mit welchem Sie lange Jahre Freude

am Saunabaden haben werden. Dieses Sau-

naheizgerät wurde nach den aktuellen europä-

ischen Sicherheitsnormen konstruiert, geprüft

und im Herstellerwerk nach der Qualitätsma-

nagementnorm DIN EN ISO 9001:2008 gefertigt.

Zu Ihrer Information ist diese ausführliche

Montage- und Gebrauchsanweisung für Sie

erstellt worden. Beachten Sie insbesondere

die wichtigen Hinweise und die Angaben zum

elektrischen Anschluss.

Wir wünschen Ihnen eine anregende Erholung

und ein erlebnisreiches Saunabaden.

Bestimmungsgemäße Verwen-

dung

Dieser Saunaofen ist ausschließlich für den Ge-

brauch zur Erwärmung von Saunakabinen, in

Verbindung mit einem entsprechenden Steuer-

gerät bestimmt.

Jeder darüber hinausgehende Gebrauch gilt

als nicht bestimmungsgemäß! Zum bestim-

mungsgemäßen Gebrauch gehört auch die

Einhaltung der gängigen Betriebs-, Wartungs-

und Instandhaltungsbedingungen.

Für abweichende, eigenmächtige Verände-

rungen und daraus resultierende Schäden haf-

tet der Hersteller nicht; das Risiko hierfür trägt

allein der Verursacher.

Allgemeine Hinweise

Überprüfen Sie zunächst, ob das Saunaheizgerät

unbeschädigt bei Ihnen angekommen ist. Trans-

portschäden reklamieren Sie umgehend bei der

anliefernden Spedition oder wenden Sie sich an

die Firma die Sie beliefert hat.

Beachten Sie, dass Sie ein optimales Saunaklima

nur dann erreichen, wenn die Kabine mit ihrer

Zuluft und Abluft, das Saunaheizgerät und das

Steuergerät aufeinander abgestimmt sind.

Beachten Sie die Angaben und Informationen

Ihrer Sauna-Lieferanten.

Die Saunaheizgeräte erwärmen Ihre Saunaka-

bine durch aufgeheizte Konvektionsluft. Dabei

wird Frischluft aus der Zuluftönung angesaugt,

die durch das Erwärmen nach oben steigt (Kon-

vektion) und dann in der Kabine umgewälzt

wird. Ein Teil der verbrauchten Luft wird durch

die Abluftöffnung in der Kabine nach außen

gedrückt. Hierdurch entsteht das typische

Saunaklima bei dem in Ihrer Sauna direkt unter

der Decke Temperaturen von ca. 110°C erreicht

werden, die durch das Temperaturgefälle in der

Kabine auf ca. 30-40°C im Fußbereich sinken.

Daher ist es nicht ungewöhnlich, wenn z.B.

am Temperaturfühler über dem Ofen 110°C

herrschen, das Thermometer, welches ca. 20-25

cm unter der Kabinendecke an der Saunawand

montiert ist, aber nur 85°C anzeigt. In der Regel

liegt die Badetemperatur bei max. Tempera-

tureinstellung im Bereich der oberen Liegebank

zwischen 80°C und 90°C.

Beachten Sie, dass in der Kabine immer über

dem Saunaheizgerät die höchsten Temperatur-

werte entstehen und dort auch die Tempera-

turfühler und Sicherheitsbegrenzer nach den

Angaben der Steuergeräte-Montageanleitung

anzubringen sind.

Beim ersten Aufheizen kann es zu einer leichten

Geruchsbildung durch verdunsten von Betriebs-

stoen aus den Fertigungsprozessen kommen.

Lüften Sie nach diesem Vorgang Ihre Kabine,

bevor Sie mit dem Saunabad beginnen.

Wichtige Hinweise

• Bei unsachgemäßer Montage be-

steht Brandgefahr! Lesen Sie bitte diese

Montageanleitung sorgfältig durch. Be-

achten Sie besonders die Maßangaben

und die nachfolgenden Hinweise.

• Dieses Gerät kann von Kindern ab 8 Jah-

ren und darüber sowie von Personen mit

verringerten physischen, sensorischen

oder mentalen Fähigkeiten oder Mangel

an Erfahrung undWissen benutzt werden,

wenn sie beaufsichtigt oder bezüglich des

sicheren Gebrauchs des Gerätes unterwie-

sen wurden und die daraus resultierenden

Gefahren verstehen. Kinder dürfen nicht

mit dem Gerät spielen. Reinigung und

Benutzer-Wartung dürfen nicht von Kin-

dern ohne Beaufsichtigung durchgeführt

werden.

• Kinder müssen beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem Ge-

rät spielen.

•

Die Montage und der Anschluss des

Saunaheizgerätes, Steuergerätes und an-

derer elektrischer Betriebsmittel mit fes-

tem Netzanschluss dürfen nur durch einen

Fachmann erfolgen. Hierbei sind besonders

die notwendigen Schutzmaßnahmen nach

VDE 0100 v. § 49 DA/6 und VDE 0100 Teil

703/2006-2 zu beachten.

• Saunaheiz- und Steuergerät dürfen nur

in Saunakabinen aus geeignetem, harz-

armen und unbehandeltem Material (z.B.

Nordische Fichte) verwendet werden.

• In der Saunakabine darf nur ein Saunao-

fen mit der erforderlichen Heizleistung

montiert werden.

• In jeder Saunakabine sind Be- und Ent-

lüftungsönungen vorzusehen. Die Be-

lüftungsönungen müssen immer hinter

dem Saunaheizgerät, ca. 5 bis 10 cm über

dem Fußboden angeordnet werden. Die

Mindestmaße der Be- und Entlüftungsö-

nungen entnehmen Sie derTabelle.

• Die Entlüftung wird immer in der zum

Saunaheizgerät diagonal versetztenWand

im unteren Bereich angebracht. Die Be-

und Entlüftung darf nicht verschlossen

werden. Bitte beachten Sie die Hinweise

Ihres Saunakabinenlieferanten.

• Für die Regelung bzw. Steuerung des Sau-

naheizgerätes ist eines der später angege-

benen Steuergeräte zu verwenden. Dieses

Steuergerät wird an geeigneter Stelle an

der Kabinen-Außenwand befestigt, die

zugehörigen Fühlergehäuse gemäß der

den Steuergeräten beiliegenden Monta-

geanleitung im Inneren der Saunakabine.

• Achtung: Bedeckung und nicht

vorschriftsmäßig gefüllter Steinbehälter

verursacht Brandgefahr.

• Der Saunaofen ist vor jeder Inbetriebnah-

me (insbesondere bei Fernwirken) auf si-

cheren Zustand zu kontrollieren.

• Inspizieren Sie die Saunakabine vor

jeder Inbetriebnahme! Achten Sie insbe-

sondere darauf, das keine Gegenstände

auf dem Saunaheizer oder auf bzw. direkt

vor dem IR-Emitter abgelegt wurden.

Brandgefahr!

•

Achtung: Während des Betriebes

auftretende hohe Temperaturen am Sau-

naheizgerät können bei Berührung zuVer-

brennungen führen.

• Das Saunaheizgerät ist nicht für den Ein-

bau oder Aufstellung in einer Nische, un-

ter der Bank oder unter einer Dachschräge

bestimmt.

• Das Saunaheizgerät nicht bei geschlosse-

ner Lufteintrittsönung in Betrieb neh-

men.

• Die Kabinenbeleuchtung mit der dazu-

gehörenden Installation muss in der Aus-

führung „spritzwassergeschützt“ DIN EN

VDE 0100 T 703 entsprechen. Daher ist in

Verbindung mit dem Saunaheizgerät nur

eine Saunaleuchte mit max. 40 Watt zu

installieren.

• Die Sauna-Einrichtung (Saunaheiz-

gerät, Steuergerät, Beleuchtung usw.)

darf, bei festem Netzanschluss, nur durch

einen örtlich zugelassenen Elektroins-

tallateur als fester Anschluss an das Netz

angeschlossen werden.

• Alle Anschlussleitungen, die im Inne-

ren der Kabine verlegt werden, müssen

Silikonleitungen und für eine Umge-

bungstemperatur von mindestens 170°C

geeignet sein. Werden als Anschlusslei-

tung einadrige Leitungen verwendet,

müssen diese durch ein biegsames, mit

dem Schutzleiter verbundenes, Metall-

rohr geschützt werden. Den Mindest-

querschnitt der Anschlussleitung und die

geeignete Kabinengröße imVerhältnis zur

Anschlussleistung in kW entnehmen Sie

derTabelle.

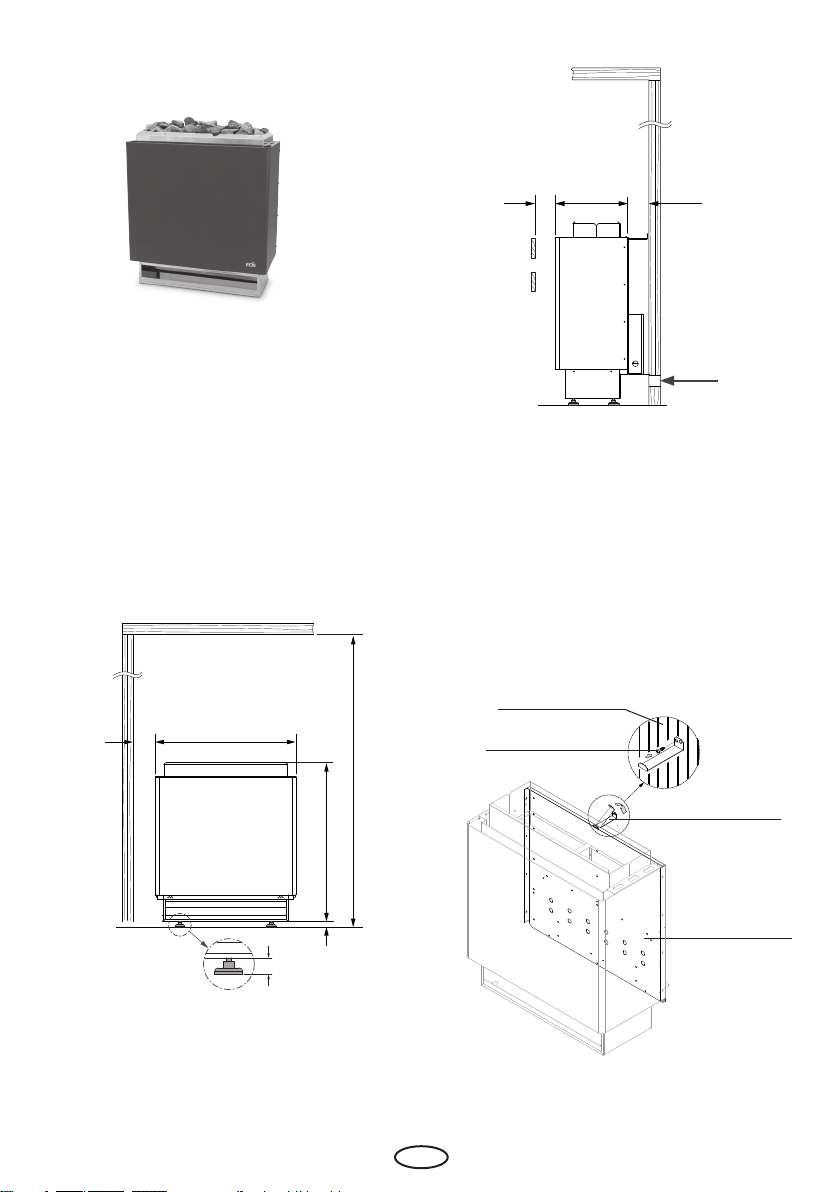

• Bei der Montage des Saunaheizgerätes

ist darauf zu achten, dass der senkrechte

Abstand zwischen Oberkante Saunaheiz-

gerät und Saunadecke eingehalten wird.

Den Abstand zwischen Unterkante Sau-

naheizgerät und Fußboden ebenfalls dem

Maßbildentnehmen.Bei Standöfen ist der

Abstand durch den Sockel bzw. die Stand-

füße vorgegeben.

• Fußbodenheizung in der Saunakabine

bewirkt eine erhöhte Oberächentempe-

ratur des Fußbodenbelages.

• Den Abstand zwischen Ofenschutzgitter

bzw. Liegebank und anderen brennbaren

Materialien zum Saunaheizgerät ent-

nehmen Sie den Maßangaben zu dem

jeweiligen Saunaheizgerät. Die Höhe des

Ofenschutzgitters muss etwa der vorderen

Höhe des Saunaheizgerätes entsprechen.

• Beachten Sie auch die Vorgaben und An-

weisungen des Kabinenherstellers.

Sollten in Ihrer Kabine keine Leerrohre vorhan-

den sein, bohren Sie unmittelbar neben dem

Saunaheizgerät, dort wo das Kabel aus dem

Saunaheizgerät herauskommt ein ausreichend

großes Loch in die Kabinenwand und führen

das Kabel durch dieses Loch nach außen und

dann zum Steuergerät . Auch an der Kabinen-

außenseite sollte das Kabel, so wie alle ande-

ren Anschlusskabel (Zuleitung zum Netz und

zur Kabinenbeleuchtung) vor Beschädigung

geschützt werden, z.B. durch Verlegung in Ins-

tallationsrohren oder Anbringung von Holzab-

deckleisten.

Das Saunaheizgerät darf bei Zeitvorwahl und

Fernwirken* nur in Verbindung mit einem ge-

eigneten Abdeckschutz oder einer sonstigen

Sicherheitseinrichtung verwendet werden.

*Fernwirken = Einstellen, Steuern und/oder Regeln eines

Gerätes durch einen Befehl, der außerhalb der Sichtweite

eines Gerätes vorgenommen werden kann, wobei Über-

tragungsmedien wie Telekommunikation, Tontechnik

oder Bussysteme angewendet werden. (hierzu zählen

auch Wochentimer) (aus EN 60335-1)

•

Bei der Reinigung von scharfkan-

tigen Komponenten sind entsprechende

Eigenschutzmaßnahmen zu treen.

• Standöfen sind bauseitig gegen kippen zu

sichern.

• !Achtung: Aufgusswasser immer

nur über dem Bereich der Steine aufgies-

sen.

• Bei nnischer Badeform nie Kräuter

oder ähnliches in eine (falls vorhanden)

Aufnahmeschale legen. Brandgefahr!

•

Achten Sie bei der Kabinenausfüh-

rung darauf, dass berührbare Glasächen

an der Kabinen Außenseite maximal 76°C

heiß werden dürfen. Gegebenenfalls müs-

sen Schutzeinrichtungen angebracht wer-

den.

• Bitte beachten Sie, dass in Bereichen, die

hohen Temperaturen ausgesetzt werden,

Verfärbungen am Holz entstehen können.

Elektroanschluss

Diese Arbeit wird Ihr Elektroinstallateur ohne

weitere Erklärung gemäß dem v.g. Anschluss-

schema und nach dem in dem jeweiligen

Steuergerät eingeklebten Schaltbild durch-

führen können.

Beachten Sie jedoch, dass stromführende Lei-

tungen aus Sicherheitsgründen nicht sichtbar

an den Kabineninnenwänden verlegt werden

dürfen. Bei den meisten Saunakabinen sind

deswegen bereits in dem Wandelement mit

der Zuluftönung Leerrohre für die Kabelverle-

gung eingefügt .

Achtung!

Sehr geehrter Kunde, nach den gültigen

Vorschriften ist der elektrische Anschluss

des Saunaheizgerätes sowie der Sauna-

steuerung nur durch einen Fachmann

eines autorisierten Elektrofachbetriebes

zulässig.

Wir weisen Sie daher bereits jetzt darauf

hin, dass im Falle eines Garantieanspru-

ches eine Kopie der Rechnung des aus-

führenden Elektrofachbetriebes vorzule-

gen ist.

Zur Wahrung des Garantieanspruches

dürfen ausschließlich Originalersatzteile

des Herstellers verwendet werden.

Technische Daten

elektr. Anschluss 400V 3N AC 50 Hz

Ofenleistung nach DIN 9,0 kW 10,5 kW 12,0 kW 15,0 kW

für Kabinenvolumen 9 - 14 m³ 11 - 15 m³ 14 - 18 m³ 18 - 25 m³

Mindestmaß der Be- und Entlüftung 35 x 7 cm 35 x 9 cm

Gewicht ohne Steine undVerpackung 25,5 kg

Gerätemaße HxBxT 61 (*74) x 46 x 84 cm

Steinfüllung 30 kg (*40 kg)

LSG erforderlich nein ja

passende Steuergeräte Econ-Serie, Emotec-Serie,

EmoStyle-Serie, EmoTouch-Serie

Ableitstrom max. 0,75 mA je kW Heizleistung

Verwendungsbereich Einsatz in privaten und gewerblichen Saunakabinen

Absicherung Steuergerät 3 x 16 A

Absicherung LSG LSG 09 - 3 x 16 A / LSG 18 - 3 x 25 A

Verbindung Netz-Steuergerät 5 x 2,5²

Verbindung Netz-LSG LSG 09 - 5 x 2,5² / LSG 18 - 5 x 4²

Verbindung Steuergerät-Ofen 5 x 1,5²

Verbindung LSG-Ofen 5 x 1,5² / **5 x 2,5² **5 x 4²

Verbindung Steuergerät-LSG 4 x 1,5²

Alle Angaben zu Leitungsquerschnitten sind Mindestquerschnitte in mm² Kupferleitung.

* P1+

** bei einkreisigem Anschluss an LSG 18

Lieferumfang P1/P1+

Im Lieferumfang enthalten sind:

• 1 Saunaofen

• 1 Zubehörbeutel mit

1 St. Kabelverschraubung

3 St. Blechschraube B 4,2 x 9,5

4 St. Spanplattenschrauben

• 1 Einheit Saunasteine separat im Gewebesack oder Karton

• Montage- und Gebrauchsanweisung

U V W U V WN N

1 1 1 1

LSG

CONTROL

UNIT

min. 5 x 1,5 mm² min. 5 x 1,5 mm²

10,5 kW = 3x 2,0 kW + 3x 1,5 kW

12,0 kW = 6 x 2,0 kW

15,0 kW = 6 x 2,5 kW

werkseitig zweikreisig verdrahtet

einkreisig (Sonderverdrahtung)

U V W

min. 5 x 2,5 mm²

min. 5 x 4 mm² (15 kW)

LSG

*Umverdrahtung auf einkreisige Variante

möglich, beiVerwendung eines Steuergerätes

mit Zulassung für eine Leistung von 10,5 kW

bei max. Phasenbelastung 16 A.

Innere Verdrahtung und Anschluss

*10,5 kW

U V W

1500W

min. 5 x 1,5 mm²

9 kW

CONTROL

UNIT

U V W

2000W

1500W

2000W

1500W

2000W

1500W

min. 5 x 2,5 mm²

10,5 kW

CONTROL

UNIT

10,5 kW = 3x 2,0 kW + 3x 1,5 kW

12,0 kW = 6 x 2,0 kW

15,0 kW = 6 x 2,5 kW

9,0 kW

werkseitig einkreisig verdrahtet

400 V AC 3N

fan light

L N L N

L1 L2 L3 N W V U N N

3 4

S1 N

STB

Saunasteuergerät / Control unit /

Boîtier de commande / Пульт управления Sensorbus

Saunabus

reserviert

U V W N

PE (Gr)

Sensor

Limiter

Saunaheizgerät / Sauna heater /

Poêle de sauna / Печь для сауны

max. 9 kW

Netz / Mains / Réseau / Сеть

Anschlußbeispiel einer Saunaanlage

400 V AC 3N 400 V AC 3N

fan light

L N L N

L1 L2 L3 N W V U N N

3 4

S1 N

STB

Saunasteuergerät / Control unit /

Boîtier de commande / Пульт управления

Sensor

Saunaheizgerät / Sauna heater

Sensorbus

Saunabus

reserviert

V N S1

MAINS OVEN LSG

NL1 L2 L3 N W V U

Leistungsschaltgerät LSG 09R

U1 V1 W1 N1

U V W N PE

(GR)

Limiter

(GR)

einkreisig

zweikreisig

230 V AC 3N

fan light

L N L N

L1 L2 L3 N W V U N N

3 4

S1 N

STB

Saunasteuergerät / Control unit /

Boîtier de commande / Пульт управления Sensorbus

Saunabus

reserviert

Saunaheizgerät / Sauna heater

U V W N

U V W N L1 L2 L3 N

S1 V N

Leistungsschaltgerät

Power extension unit

400 V AC 3N

Sensor

Limiter

einkreisig

LSG 18

Achtung! Schließen Sie Immer den Nullleiter (N) des Saunaofens an!

10,5 / 12 / 15 kW

*Umverdrahtung auf einkreisige

Variante möglich, bei Verwendung

eines Steuergerätes mit Zulassung

für eine Leistung von 10,5 kW bei

max. Phasenbelastung 16 A.

10,5 / 12 / 15 kW

9 / *10,5 kW

10 D

Die Mindesthöhe der Saunakabine muss innen

1.90 m betragen.

Bei der Montage des Saunaofens ist darauf zu

achten, dass der senkrechte Abstand zwischen

Oberkante Saunaofen und Saunadecke min-

destens 90 cm und der waagerechte (seitliche)

Abstand zwischen Ofen und Kabinenwand

mindestens 8 cm beträgt.

Sicherungsschraube

Befestigungswinkel

Rückwand Saunaofen

Kabinenwand

Abb. 1

Montage

Das Saunaheizgerät ist für eine Anschlussspan-

nung von 400 V AC 3N über Saunasteuergerät

vorgesehen.

Der Abstand zwischen Ofenschutz bzw. Liege-

bank und anderer brennbarer Materialien zum

Ofen muss mindestens 8 cm betragen. Die

Ofenschutz-Höhe muss mit der vorderen Ofen-

höhe gleich sein (Abb. 2).

Stellfüße montieren. Ofen gemäß den Sicher-

heitsabständen mittig vor die Lufteintrittsö-

nung stellen. Stellfüße nach Unebenheiten des

Fußbodens ausrichten.

Sicherungswinkel in den Sicherungsschlitz der

Rückwand gemäß nachfolgender Abb. einführen

und in die Waagerechte schwenken. Hierbei

beachten, dass der kurze Schenkel des Siche-

rungswinkels in den oberen Schlitz arretiert.

Winkel mittels dem beigefügten Spanplatten-

schrauben sichern.

Abb. 2

Abb. 3

Zuluft

63 cm

30 cm

72 cm

2,5-3,5 cm

min. 190 cm

8 cm

25-35 mm

63 cm

30 cm

72 cm

2,5-3,5 cm

min. 190 cm

8 cm

25-35 mm

Das Saunaheizgerät darf bei gewerblichem Ein-

satz nur in Verbindung mit dem Abdeckschutz

Typ II Art.Nr. 94.4424 verwendet werden.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels EOS Chauffage

EOS

EOS Gracil Manuel utilisateur

EOS

EOS Invisio Midi NA Manuel utilisateur

EOS

EOS Edge Control Manuel utilisateur

EOS

EOS Invisio Mini Guide de planification

EOS

EOS Bi-O Mat U Guide de planification

EOS

EOS Structure Manuel utilisateur

EOS

EOS Finnrock 94.5664 Manuel utilisateur

EOS

EOS Vitae Protect+ Guide de planification

EOS

EOS IRS 3 Guide de planification

EOS

EOS Vision Manuel utilisateur

EOS

EOS Zeus HD Manuel utilisateur

EOS

EOS 38.AS Guide d'installation

EOS

EOS Thermo-Tec S Guide de planification

EOS

EOS Herkules XL S120 Manuel utilisateur

EOS

EOS IRS 30 Keramik Guide de planification

EOS

EOS Future Manuel utilisateur

EOS

EOS Invisio Midi Guide de planification

EOS

EOS Saunadome II Manuel utilisateur

EOS

EOS Bi-O Star Series Manuel utilisateur

EOS

EOS Mythos S35 Manuel utilisateur

EOS

EOS EURO Guide de planification

EOS

EOS VITAE Guide d'installation

EOS

EOS 34.G HD Guide de planification

EOS

EOS Bi-O Mat W Guide de planification

Manuels Chauffage populaires d'autres marques

oventrop

oventrop Regucor Series Manuel utilisateur

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manuel utilisateur

ELMEKO

ELMEKO ML 150 Manuel utilisateur

BN Thermic

BN Thermic 830T Manuel utilisateur

KING

KING K Series Mode d’emploi

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guide de démarrage rapide

Well Straler

Well Straler RC-16B Manuel utilisateur

EUROM

EUROM 333299 Manuel utilisateur

Heylo

Heylo K 170 Manuel utilisateur

Eterna

Eterna TR70W Manuel utilisateur

Clarke

Clarke GRH15 Mode d’emploi

IRSAP

IRSAP The Radiator Company Ovali Manuel utilisateur

Empire Heating Systems

Empire Heating Systems WCC65 Manuel utilisateur

Wetekom

Wetekom 92 86 43 Manuel utilisateur

Desa

Desa SPC170-F Manuel utilisateur

Watlow

Watlow Watrod Electric Tubular Heaters Manuel utilisateur

Haverland

Haverland ECO-DRY GPS Series Manuel de la liste des pièces

Stelpro

Stelpro ASILVC2060 Series Manuel utilisateur
