Operating instructions

Easytemp®TMR31, TMR35

Compact thermometer

DE - Kompaktthermometer (ab Seite 3)

EN - Compact thermometer (from page 19)

FR - Capteur de température compact (à partir de page 35)

IT - Termometro compatto (da pagina 51)

TMR31, TMR35

2Endress+Hauser

BA00215rde_a5.fm Page 2 Tuesday, August 5, 2014 8:44 AM

Endress+Hauser

TMR31, TMR35

Inhaltsverzeichnis

1 Sicherheitshinweise. . . . . . . . . . 4

1.1 Bestimmungsgemäße Verwendung . . . . 4

1.2 Montage, Inbetriebnahme, Bedienung . . 4

1.3 Betriebssicherheit . . . . . . . . . . . . . . . . . . . 4

1.4 Sicherheitszeichen und -symbole . . . . . . 5

2 Identifizierung . . . . . . . . . . . . . . 6

2.1 Gerätebezeichnung . . . . . . . . . . . . . . . . . . 6

2.2 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . 6

2.3 Zertifikate und Zulassungen . . . . . . . . . . . 6

3 Einbau . . . . . . . . . . . . . . . . . . . . . 7

3.1 Warenannahme, Transport

und Lagerung . . . . . . . . . . . . . . . . . . . . . . . 7

3.2 Einbauhinweise . . . . . . . . . . . . . . . . . . . . . 7

4 Verdrahtung . . . . . . . . . . . . . . . 10

5 Inbetriebnahme . . . . . . . . . . . . 11

6 Wartung. . . . . . . . . . . . . . . . . . . 11

7 Zubehör . . . . . . . . . . . . . . . . . . . 12

8 Störungsbehebung. . . . . . . . . . 12

8.1 Rücksendung . . . . . . . . . . . . . . . . . . . . . . 12

8.2 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . 12

9 Technische Daten. . . . . . . . . . . 13

9.1 Eingangskenngrößen . . . . . . . . . . . . . . . 13

9.2 Ausgangskenngrößen . . . . . . . . . . . . . . . 13

9.3 Hilfsenergie . . . . . . . . . . . . . . . . . . . . . . . 14

9.4 Messgenauigkeit . . . . . . . . . . . . . . . . . . . 14

9.5 Konstruktiver Aufbau . . . . . . . . . . . . . . . 16

9.6 Umgebungsbedingungen . . . . . . . . . . . . 16

BA00215rde_a5.fm Page 3 Tuesday, August 5, 2014 8:44 AM

Sicherheitshinweise TMR31, TMR35

4Endress+Hauser

1 Sicherheitshinweise

1.1 Bestimmungsgemäße Verwendung

• Das Gerät ist ein Kompaktthermometer zur Erfassung und optionalen Umformung von Tem-

peratureingangssignalen für die industrielle Temperaturmessung.

• Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsge-

mäßer Verwendung entstehen.

1.2 Montage, Inbetriebnahme, Bedienung

• Das Gerät darf nur von qualifiziertem und autorisiertem Fachpersonal (z. B. Elektrofachkraft)

unter strenger Beachtung dieser Anleitung, der einschlägigen Normen, der gesetzlichen Vor-

schriften und der Zertifikate (je nach Anwendung) eingebaut, angeschlossen und in Betrieb

genommen werden.

• Das Fachpersonal muss diese Anleitung gelesen und verstanden haben und die Anweisungen

befolgen.

• Beschädigte Geräte dürfen nicht in Betrieb genommen werden und sind als defekt zu kenn-

zeichnen.

1.3 Betriebssicherheit

• Das Gerät ist nach dem Stand der Technik betriebssicher gebaut und geprüft und hat das

Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die einschlägigen Vorschrif-

ten und Euronormen sind berücksichtigt.

• Beachten Sie die technischen Daten auf dem Typenschild!

• Das Gerät darf nur von einem Netzteil mit energiebegrenztem Stromkreis nach IEC 61010-1

gespeist werden: "SELV or Class 2 circuit".

• Das Gerät ist aufgrund seines Aufbaus nicht reparierbar. Für eine spätere Entsorgung beach-

ten Sie bitte die örtlichen Vorschriften.

BA00215rde_a5.fm Page 4 Tuesday, August 5, 2014 8:44 AM

TMR31, TMR35 Sicherheitshinweise

Endress+Hauser 5

1.4 Sicherheitszeichen und -symbole

Sicherheitshinweise in dieser Betriebsanleitung sind mit folgenden Sicherheitszeichen und

-symbolen gekennzeichnet:

Symbol Bedeutung

A0011189-DE

GEFAHR!

Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn

sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen

wird.

A0011190-DE

WARNUNG!

Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn

sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen

kann.

A0011191-DE

VORSICHT!

Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn

sie nicht vermieden wird, zu leichter oder mittelschwerer Körperverletzung

führen kann.

A0011192-DE

HINWEIS

Dieser Hinweis enthält Informationen zu Vorgehensweisen und weiterfüh-

renden Sachverhalten, die keine Körperverletzung nach sich ziehen.

A0011193

Tipp, kennzeichnet zusätzliche Informationen.

BA00215rde_a5.fm Page 5 Tuesday, August 5, 2014 8:44 AM

Identifizierung TMR31, TMR35

6Endress+Hauser

2 Identifizierung

2.1 Gerätebezeichnung

Das richtige Gerät?

Vergleichen und prüfen Sie die Angaben auf dem Typenschild des Gerätes mit den Anforderun-

gen der Messstelle:

2.2 Lieferumfang

Der Lieferumfang des Gerätes besteht aus:

• Kompaktthermometer

• Gedruckte, mehrsprachige Betriebsanleitung

•BestelltesZubehör

2.3 Zertifikate und Zulassungen

2.3.1 Hygiene-Standard

• EHEDG-Zertifizierung Typ EL CLASS I (TNO report n. 207/20.08.2009).

Zulässige Prozessanschlüsse gemäß EHEDG: Varivent®, APV-Inline, DIN 11851, ISO2852

•3-A

®Autorisierungsnr. 1354 für die Konformitätserklärung (Sanitary Standard 74-06)

2.3.2 Schiffsbauzulassungen

GL (Germanischer Lloyd) Schiffsbauzulassung bis zu einer Einstecklänge von 300 mm

(11.81 in).

A0012753

Abb. 1: Typenschild des Kompaktthermo-

meters

Bestellcode, Seriennummer, Geräte-Version, Messstellenbezeichnung

Spannungsversorgung, Ausgangssignal und Stromaufnahme

Sensor, Anschlussart, Messbereich

Zulässige Umgebungstemperatur

Schutzart

Zulassungen mit Symbolen

TMR35

Order Code:

Ser.No.:

Rel.:

TAG No.:

Input 10 - 35V

Output 4-20 mA

Current consump. 23 mA

-40°C < Ta < 85°C

Class 2 circuit or SELV circuit

Pt100 / 4w / 0...100°C

TMR35-xxxxxxx

XXXXXXXXXXX

X.XX.X

XXXXXXXXX

87484 Nesselwang

Made in Germany 20XX

NEMA 6P

74-XX

IP67/IP69K

Designed in Germany

BA00215rde_a5.fm Page 6 Tuesday, August 5, 2014 8:44 AM

TMR31, TMR35 Einbau

Endress+Hauser 7

2.3.3 UL-Zulassung

UL Zulassung nach UL 61010B-1

3Einbau

3.1 Warenannahme, Transport und Lagerung

3.1.1 Warenannahme

Kontrollieren Sie nach der Warenannahme folgende Punkte:

• Sind Verpackung oder Inhalt beschädigt?

• Ist die gelieferte Ware vollständig? Vergleichen Sie den Lieferumfang mit Ihrer Bestellung.

3.1.2 Transport und Lagerung

Beachten Sie folgende Punkte:

• Für Lagerung (und Transport) ist das Gerät stoßsicher zu verpacken.

• Die zulässige Lagertemperatur beträgt -40 bis +85 °C (-40 bis 185 °F).

3.2 Einbauhinweise

3.2.1 Generelle Einbauhinweise

• Zulässige Umgebungstemperatur: -40 bis 85 °C (-40 bis 185 °F)

• Prozesstemperaturgrenze:

ohne Halsrohr: -50 bis 150 °C (-58 bis 302 °F)

mit Halsrohr: -50 bis 200 °C (-58 bis 392 °F)

ohne Transmitter: -50 bis 200 °C (-58 bis 392 °F)

Einschränkungen TMR31 in Abhängigkeit von der Umgebungstemperatur (empfohlene

Richtwerte):

Die UL Zulassung gilt nur für Kompaktthermometer TMR31, TMR35 mit

Messumformer und 4 bis 20 mA Ausgangssignal.

max. Umgebungstemperatur max. Prozesstemperatur

ohne Halsrohr mit Halsrohr

bis 25 °C (77 °F) 150 °C (302 °F) 200 °C (392 °F)

bis 40 °C (104 °F) 135 °C (275 °F) 180 °C (356 °F)

bis 60 °C (140 °F) 120 °C (248 °F) 160 °C (320 °F)

bis 85 °C (185 °F) 100 °C (212 °F) 133 °C (271 °F)

BA00215rde_a5.fm Page 7 Tuesday, August 5, 2014 8:44 AM

Einbau TMR31, TMR35

8Endress+Hauser

• Prozessdruckgrenze, abhängig vom Prozessanschluss:

3.2.2 Einbauort

Einbaulage

Keine Beschränkungen, Selbstentleerung im Prozess muss aber gewährleistet sein. Falls eine

Öffnung zur Leckageerkennung am Prozessanschluss vorhanden ist, muss diese am tiefsten

Punkt liegen.

TMR31 TMR35

• Gewindeprozessanschluss,

max. 100 bar (1450 PSI)

bei 20 °C (68 °F)

• Einschweißmuffe mit Dichtkonus,

max. 10 bar (145 PSI)

• Klemmverschraubung, max. 40 bar

(580 PSI)

• Gewinde für Einschweißadapter FTL (siehe Zubehör →ä12):

25 bar (362 PSI)/ max. 150 °C (302 °F),

40 bar (580 PSI)/ max. 100 °C (212 °F)

• Metallisches Dichtsystem, Gewinde G 1/2", max. 16 bar (232 PSI)

• Clamp-Anschlüsse (ISO 2852), max. 16 bar (232 PSI)

• Varivent, APV-Inline und DIN 11851-Anschlüsse, max. 40 bar (580 PSI)

• Schutzrohrvariante, Ausführung mit gefederter Überwurfmutter G3/8"

– T- oder Eckstück, max. 25 bar (363 PSI)

– Schutzrohr zylindrisch, max. 250 bar (3626 PSI)1)

– Schutzrohr metallisch dichtend, max. 16 bar (232 PSI)

1) maximale Anströmgeschwindigkeit = 40 m/s (131 ft/s)

A0020345 A0012591

TMR31 - allgemeine Anwendungen TMR35 - hygienische Anwendungen

Rohrinstallation des Kompaktthermometers:

•A:AnWinkelstücken

• B: In kleineren Rohren, geneigt

• C: Senkrecht zur Strömungsrichtung, Einbau TMR35 mit min. 3° Neigung, um Selbstentleerung zu gewährleisten.

• L = Einstecklänge

³3°

BA00215rde_a5.fm Page 8 Tuesday, August 5, 2014 8:44 AM

TMR31, TMR35 Einbau

Endress+Hauser 9

1. Dichten Sie den Prozessanschluss (TMR31) mit Teflonband ab, bevor Sie das Gerät ein-

schrauben.

2. Stellen Sie sicher, dass die hygienischen Prozessanschlüsse (TMR35) und die Anschluss-

adapter dem maximalen Prozessdruck standhalten.

3. Bauen Sie das Gerät ein, bevor die Prozessanwendung gestartet wird.

3.2.3 Einbau in hygienischen Prozessen

Die Gegenstücke für die Prozessanschlüsse sowie die Dichtungen oder Dichtringe sind nicht im

Lieferumfang des Thermometers enthalten. Schweißadapter für Prozessanschlüsse mit zugehö-

rigen Dichtungssätzen sind als Zubehör, →ä12, erhältlich.

Bei eingeschweißten Anschlüssen müssen die Schweißarbeiten auf der Prozessseite mit der

erforderlichen Sorgfalt durchgeführt werden:

• Geeigneter Schweißwerkstoff,

• bündig geschweißt oder mit Schweißradius > 3,2 mm,

• keine Vertiefungen, Falten, Spalten,

• geschliffene und polierte Oberfläche (Ra≤0,8 μm).

Mindesteinstecklänge Lmin = 40 mm (1.6 in)

A0011758-DE

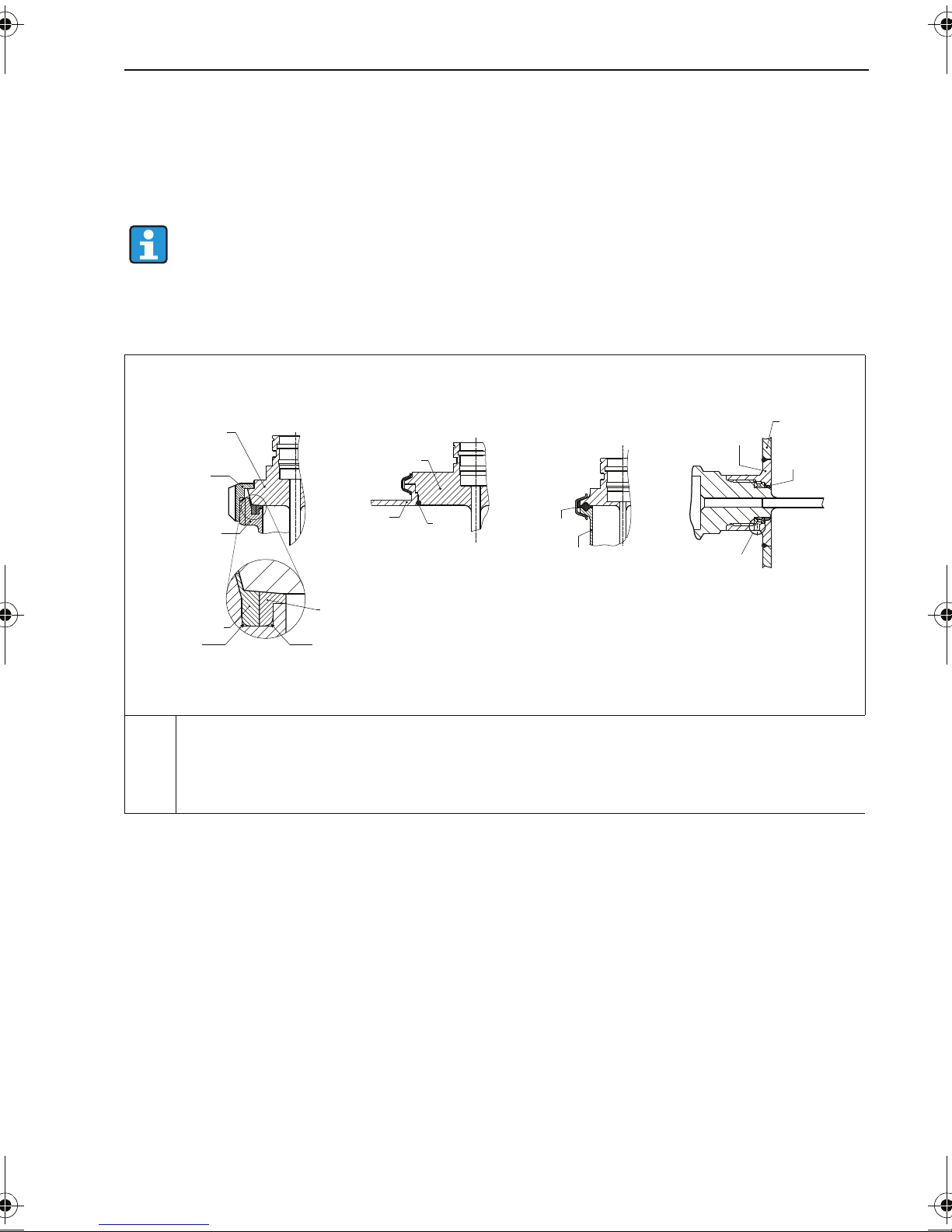

Abb. 2: Einbauhinweise bei Installation in unterschiedlichen hygienischen Prozessen

Milchrohrverschraubung nach DIN 11851, nur in Verbindung mit EHEDG bescheinigtem und

selbstzentrierenden Dichtring

Varivent®- Prozessanschluss

Clamp nach ISO 2852

Prozessanschluss Liquiphant-M G1", horizontaler Einbau

R0.4 R0.4

Sensor mit

Milchrohr-

verschraubung

Sensor mit

Varivent Anschluss

Formdichtung

Gegen-

anschluss

Gegenanschluss

O-Ring

Nutüber-

wurfmutter

Gegenanschluss

Zentrierring

Dichtungsring

Formdichtung

(O-Ring)

Einschweiß-

adapter

Öffnung zur

Leckageerkennung

Behälterwand

BA00215rde_a5.fm Page 9 Tuesday, August 5, 2014 8:44 AM

Verdrahtung TMR31, TMR35

10 Endress+Hauser

Die Thermometer sind generell so einzubauen, dass ihre Reinigungsfähigkeit nicht beeinträch-

tigt wird (Anforderungen nach Standard 3-A®müssen eingehalten werden). Die Anschlüsse

Varivent®, Liquiphant (+ Einschweißadapter) ermöglichen eine frontbündige Montage.

4Verdrahtung

HINWEIS

Beschädigungen am Gerät vermeiden

‣Ziehen Sie den M12-Stecker nicht zu fest an, um Beschädigungen am Gerät zu vermeiden.

A0020176

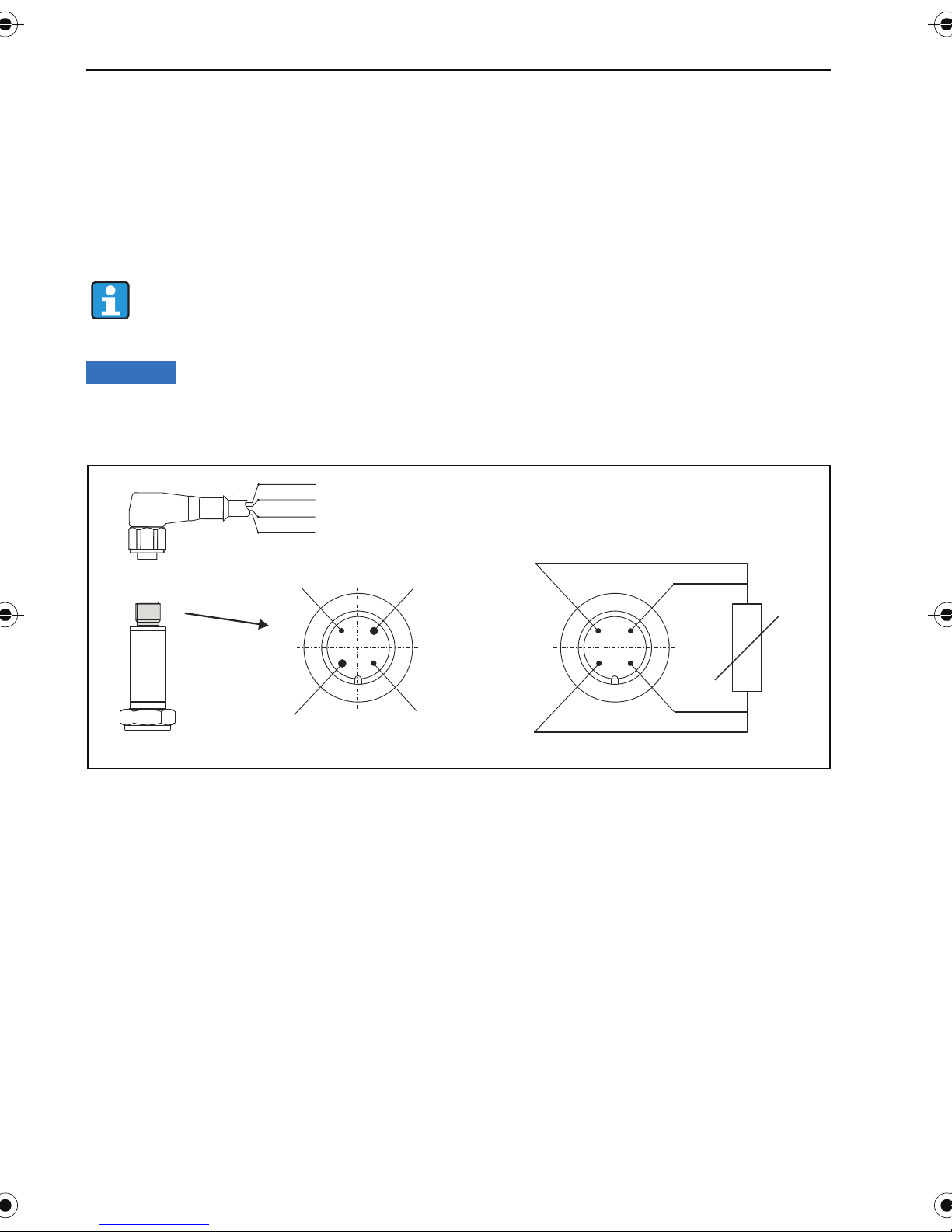

Abb. 3: Anschlussbelegung des 4-Leiter M12-Steckers für Ausgangssignal und Spannungsversorgung.

A: mit Messumformer, M12-Stecker, 4-polig

Pin 1: Spannungsversorgung 10 bis 35 V DC; Stromausgang 4 bis 20 mA (Kabelanschluss Adernfarbe braun = BN)

Pin 2: Anschluss PC-Konfigurationskabel - gekürzter Pin (Kabelanschluss Adernfarbe weiß= WH)

Pin 3: Spannungsversorgung 0 V DC; Stromausgang 4 bis 20 mA (Kabelanschluss Adernfarbe blau = BU)

Pin 4: Anschluss PC-Konfigurationskabel - gekürzter Pin (Kabelanschluss Adernfarbe schwarz = BK)

B: ohne Messumformer, Pt100, 4-Leiter-Anschluss

TMR35: Elektrische Anschlussleitungen müssen nach 3-A® Standard glatt, korrosi-

onsbeständig und einfach zu reinigen sein.

M12x1

Pt100

10...35 VDC

(4-20 mA)

0 V

(4-20 mA)

1 (BN) +

2 (WH) nc

3 (BU) -

4 (BK) nc

BA00215rde_a5.fm Page 10 Tuesday, August 5, 2014 8:44 AM

Autres manuels pour tmr31

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Endress+Hauser Thermomètre

Endress+Hauser

Endress+Hauser Prothermo NMT 539 Manuel utilisateur

Endress+Hauser

Endress+Hauser tmr31 Manuel utilisateur

Endress+Hauser

Endress+Hauser Omnigrad T TST310 Manuel

Endress+Hauser

Endress+Hauser Omnigrad T TR25 Manuel

Endress+Hauser

Endress+Hauser T13 Instructions d'installation

Endress+Hauser

Endress+Hauser Omnigrad S TR62 Series Manuel

Endress+Hauser

Endress+Hauser iTHERM CompactLine TM311 Manuel utilisateur

Endress+Hauser

Endress+Hauser Omnigrad TR1 Series Instructions d'installation

Endress+Hauser

Endress+Hauser iTHERM TrustSens TM371 Caractéristiques techniques

Endress+Hauser

Endress+Hauser T 62 Series Instructions d'installation

Endress+Hauser

Endress+Hauser iTHERM TrustSens TM371 Manuel utilisateur

Endress+Hauser

Endress+Hauser iTHERM TM411 Manuel

Endress+Hauser

Endress+Hauser Omnigrad M TR13 Manuel

Endress+Hauser

Endress+Hauser iTHERM TrustSens TM372 Manuel utilisateur

Manuels Thermomètre populaires d'autres marques

Delton

Delton 981A Manuel utilisateur

Baker

Baker MM2P Manuel utilisateur

Tarmo

Tarmo 320281 Manuel utilisateur

Citizen

Citizen CTD 504 Manuel utilisateur

TFA

TFA 14.1500 Manuel utilisateur

Vive

Vive DMD1010 Manuel utilisateur

Gotemp

Gotemp THB4002 Manuel utilisateur

GREISINGER

GREISINGER G 1202 Manuel utilisateur

Amprobe

Amprobe TMD-53W Manuel utilisateur

Trotec

Trotec BP10 Manuel utilisateur

Radiance instruments

Radiance instruments RT616 Series Manuel utilisateur

Eurolec

Eurolec IR151 Manuel utilisateur

Scaneo

Scaneo TS42B Manuel utilisateur

Sper scientific

Sper scientific 800043 Manuel utilisateur

Microlife

Microlife NC 200 Mode d’emploi

Motorola

Motorola MBP69SN Guide de configuration

The MeatStick

The MeatStick The MeatStick Manuel utilisateur

Hama

Hama TH35-A Manuel utilisateur
