Emerson AS1-FRE Series Instructions d'installation

1(3)

Emerson Automation Solutions | AVENTICS

cad_re-ass_as1-fre-5_v02.docx

CAD Re-assembly instructions

for our neutral CAD file formats

Product: Filter pressure regulator, Series AS1-FRE

Parts assembled: 2 (5)

Consists of following part: 5 pcs

Parts assembled: 2 (5)

2(3)

Emerson Automation Solutions | AVENTICS

cad_re-ass_as1-fre-5_v02.docx

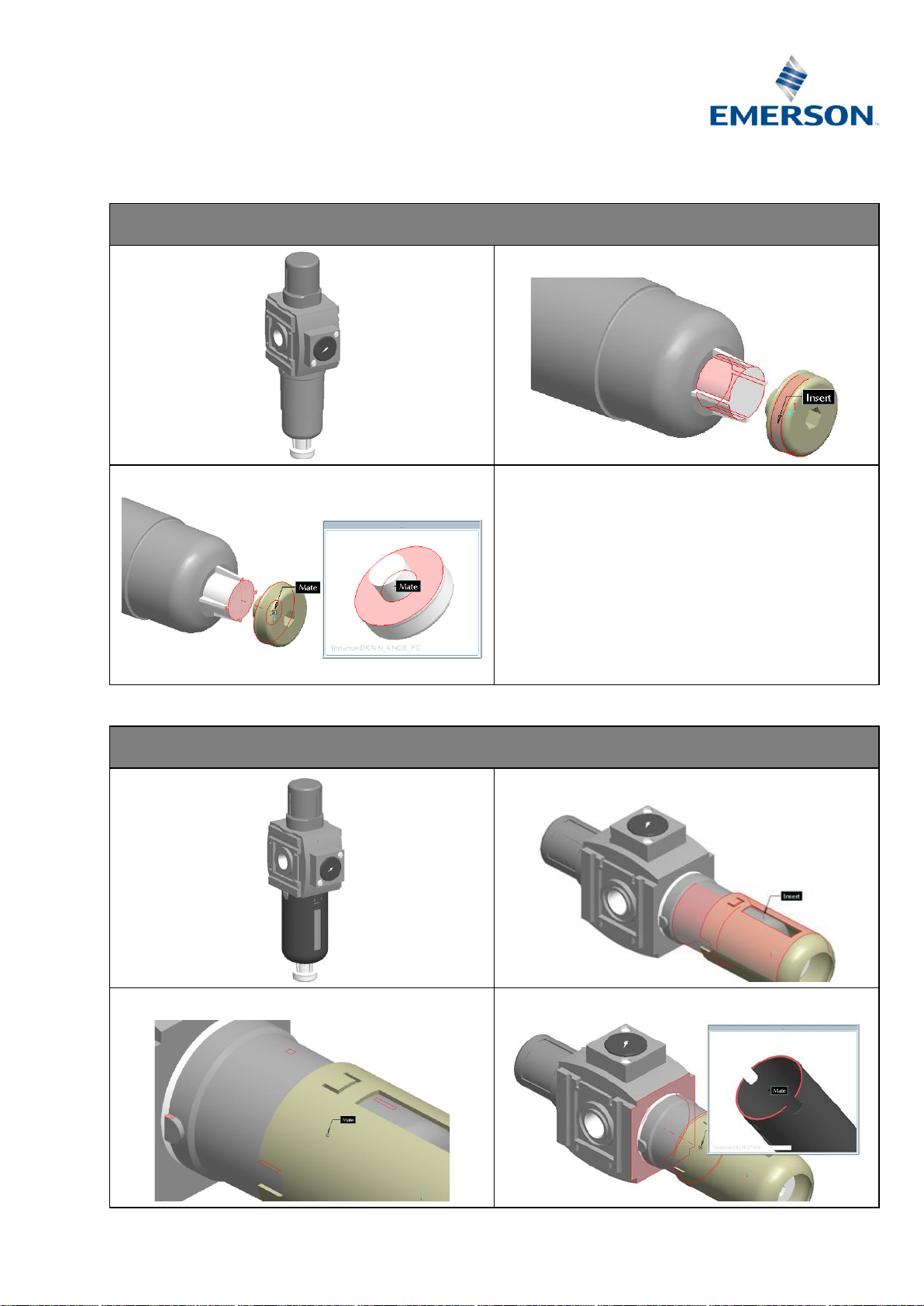

Mate instructions, step by step for easy handling

Constraint 2(3) : Insert

Constraint 3(3) : Mate

Constraint 2(3) : Insert

Constraint 3(3) : Mate

Constraint 1(3): Mate (0.25 mm)

Constraint 2(3): Mate (0.25 mm)

Constraint 3(3): Mate

1 - Assemble Body & Pressure gauge Parts assembled: 2(5)

Constraint 1(2): Insert

Constraint 2(2): Mate

2 - Assemble Reservoir Parts assembled: 3(5)

3(3)

Emerson Automation Solutions | AVENTICS

cad_re-ass_as1-fre-5_v02.docx

Mate instructions, step by step for easy handling

Constraint 2(3) : Insert

Constraint 3(3) : Mate

Constraint 2(3) : Insert

Constraint 3(3) : Mate

Constraint 1(2): Insert

Constraint 2(2): Mate (1 mm)

3 - Assemble Drain knob Parts assembled: 4(5)

Constraint 1(3): Insert

Constraint 2(3): Mate

Constraint 3(3): Mate

4 - Assemble Protective guard Parts assembled: 5(5)
