Elvox Giotto 6341 Manuel utilisateur

Manuale utente - User guide

Manuel utilisateur - Benutzerhandbuch

Instrucciones usuario - Manual do Usuario

Art. 6341, 6351*

NEW MODEL YEAR 2011

a 4 posizioni per la regolazione dell’in-

tensità o l’esclusione del suono di

chiamata.

H) SEGNALAZIONE CHIAMATA

ESCLUSA : L’accensione della

segnalazione (LED rosso) indica che

la chiamata è esclusa (vedi punto “G”).

I) SEGNALAZIONE PORTA APERTA

: L’accensione della segnalazione

(LED verde) indica che la porta è aper-

ta (la funzione è opzionale in relazione

al tipo di installazione).

Il seguente articolo è predisposto per l’uti-

lizzo con gli apparecchi acustici delle per-

sone audiolese. Per attivarlo, selezionare

la posizione “T” dell’apparecchio acustico.

Manutenzione

Eseguire la pulizia utilizzando un panno

morbido. Non versare acqua direttamente

sullo schermo e non utilizzare alcun tipo di

prodotto chimico.

Avvertenze per l’utente:

- Non aprire o manomettere l’apparec-

chio.

- Evitare urti o colpi all’apparecchio che

potrebbero provocarne la rottura con

conseguente proiezione di frammenti.

- In caso di guasto, modifica o intervento

sugli apparecchi dell’impianto (alimen-

tatore ecc.) avvalersi di personale spe-

cializzato.

- Temperatura di funzionamento: 0° ÷ 40°

- Non esporre l’apparecchio a stillicidio a

spruzzi d’acqua, e non porre sopra di

esso alcun oggetto pieno di liquido. Non

ostruire le aperture di ventilazione

- Attenzione: per evitare di ferirsi, que-

sto apparecchio deve essere assicu-

rato alla parete secondo le istruzioni di

installazione.

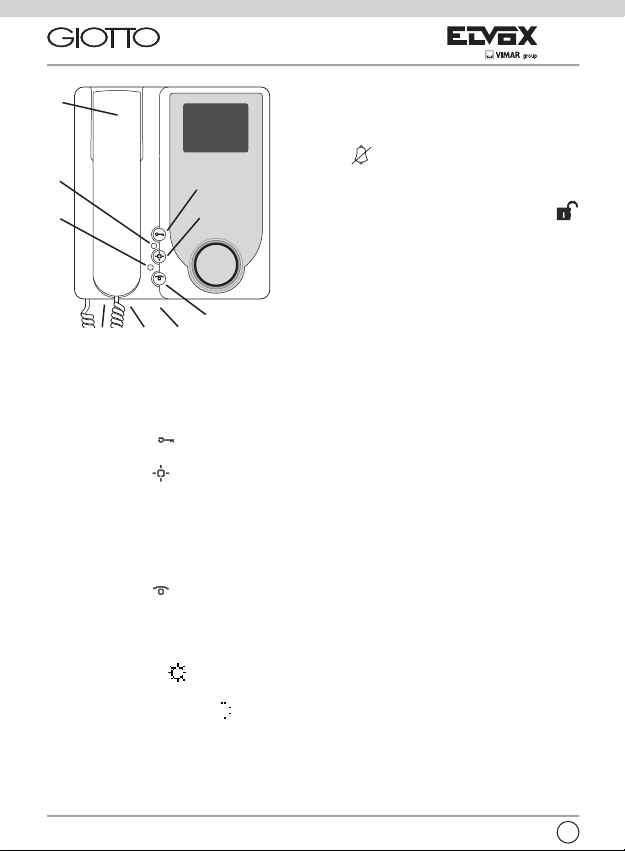

A) MICROTELEFONO: consente la

comunicazione con il posto esterno.

B) PULSANTE “ ”. comando serratura

elettrica.

C) PULSANTE “ ”: è adibito a servizi

ausiliari (luce scale, ecc.). Se collega-

to al sistema VIDEOMOVING della

targa esterna video, tenendolo premu-

to, questo pulsante serve per regolare

l’inclinazione dell’angolo di ripresa ver-

ticale della telecamera in modo da

riprendere soggetti ravvicinati di diver-

sa statura.

D) PULSANTE “ ”: per servizi ausiliari

o come autoaccensione dell’impianto

dall’interno ed inserimento delle tele-

camere supplementari (dove previsto).

E) LUMINOSITÀ : consente di variare

la luminosità dello schermo.

F) CONTRASTO/COLORE : potenzio-

metro interno per la regolazione del

contrasto (per monitor Art. 6341) o

colore (per monitor Art. 6351)

G) REGOLAZIONE CHIAMATA:cursore

H) SIGNALLING FOR EXCLUDED CALL

: The lighting of the red LED indi-

cates that the call is excluded (see

point “G”) .

I) OPEN DOOR SIGNALLING : The

lighting of the green LED indicates that

the door is open (the function is option-

al in relation to the type of installation).

The following item is designed for use with

hearing aids used by hearing impaired

people. To activate it, select the “T” posi-

tion on the hearing aid.

Manutenzione

Eseguire la pulizia utilizzando un panno

morbido. Non versare acqua direttamente

sullo schermo e non utilizzare alcun tipo di

prodotto chimico.

Avvertenze per l’utente:

- Non aprire o manomettere l’apparec-

chio.

- Evitare urti o colpi all’apparecchio che

potrebbero provocarne la rottura con

conseguente proiezione di frammenti.

- In caso di guasto, modifica o intervento

sugli apparecchi dell’impianto (alimen-

tatore ecc.) avvalersi di personale spe-

cializzato.

- Temperatura di funzionamento: 0° ÷ 40°

- Non esporre l’apparecchio a stillicidio a

spruzzi d’acqua, e non porre sopra di

esso alcun oggetto pieno di liquido. Non

ostruire le aperture di ventilazione

- Attenzione: per evitare di ferirsi, que-

sto apparecchio deve essere assicu-

rato alla parete secondo le istruzioni di

installazione.

A) HANDSET: allows communication

with outdoor unit.

B) PUSH-BUTTON “ ”: electric lock

release.

C) PUSH-BUTTON:” ” auxiliary func-

tions (stair-light, etc.). When this

push-button is connected to the

VIDEOMOVING system of entrance

panel, keeping it pressed down, the

vertical camera angle may be adjusted

to frame people of different heights

D) PUSH-BUTTON “ ”: it may be used

for auxiliary functions or to switch on

installation from inside and to activate

additional cameras (when these are

installed).

E) BRIGHTNESS : adjusts monitor

brightness.

F) CONTRAST/COLOUR : internal

trimmer for adjustment of contrast

(monitor type 6341) or colour (monitor

type 6351).

G) CALL TONE ADJUSTMENT: four-po-

sition slide to adjust the intensity of

call tone or to exclude the call tone.

d’appel .

H) SIGNALISATION APPEL EXCLU :

L’allumage de la LED rouge indique

que l’appel est exclu (voir point “G”).

I) SIGNALISATION PORTE OUVERTE

: L’allumage de la LED verte

indique que la porte est ouverte (la

fonction est optionelle en rapport au

type d’installation).

L’article qui suit est prédisposé pour l’em-

ploi avec les appareils acoustiques des

personnes malentendantes. Pour l’activer,

sélectionner la position “T” de l’appareil

acoustique.

Entretien

Effectuer le nettoyage en utilisant un

chiffon doux et sec ou légèrement humide

(uniquement avec de l’eau). Ne pas verser

d’eau directement sur l’écran et n’utiliser

aucun type de produit chimique.

Conseils pour l’usager:

- Ne pas ouvrir et ne pas modifier l’appa-

reil.

- Eviter les chocs à l’appareil qui pour-

raient provoquer la rupture et donc la

projection de fragments.

- En cas de panne, de modification ou

de maintenance aux appareils de l’ins-

tallation (alimentation etc.) se servir de

personnel spécialisé.

- Temperature de fonctionnement: 0° ÷

40° C

- Ne pas exposer cet appareil à égout,

jets d’eaux, et ne mettre aucun objet

plein d’eau sur le même. Ne pas obs-

truer les fentes pour la ventilation.

- Attention: pour éviter de se blesser,

cet appareil doit être fixé au mur selon

les instructions pour l’installation.

A) COMBINÉ: pour communiquer avec le

poste externe.

B) POUSSOIR “ ”: commande gâche

électrique.

C) POUSSOIR: “ ”: pour services auxi-

liaires (lumière de l’escalier, etc.). Si

ce poussoir est raccordé au système

VIDEOMOVING de la plaque de rue

avec caméra, en le tenant enfoncé, on

peut régler l’inclinaison de l’angle de

prise de vue vertical, pour prendre des

sujets de taille différente.

D) POUSSOIR “ ”: pour services auxi-

liaires on pour enclencher l’installation

de l’intérieur et insertion des caméras

supplémentaires (si prévues).

E) LUMINOSITÉ : réglage de la lumi-

nosité de l’écran.

F) CONTRAST/COLOUR : potentio-

mètre interne pour le réglage du

contrast (for monitor Art. 6341) ou

coloris (pour moniteur Art. 6351).

G) RÉGLAGE DE L’APPEL: curseur à 4

positions pour régler l’intensité de la

tonalité d’appel ou pour exclure le son

des Ruftons zu verändern oder den

Rufton abzuschalten

H) ANZEIGE FÜR RUFABSCHALTUNG

: Die rote LED zeigt die

Rufabschaltung an (siehe Punkt “G”).

I) ANZEIGE FUR GEÖFFNETE TÜR

: Die grüne LED zeigt an, dass die

Tür geöffnet ist (Option in Bezug auf

die Installationsart).

Der folgende Artikel ist für die Verwendung

mit den Hörgeräten von Hörgeschädigten

vorgesehen. Zur Aktivierung bitte die

Stellung „T” des Hörgeräts auswählen.

Pflege

Verwenden Sie zur Reinigung ein weiches

und trockenes oder leicht mit Wasser ange-

feuchtetes Tuch. Gießen Sie kein Wasser

direkt auf den Bildschirm und vermeiden

Sie chemische Reinigungsprodukte.

Anweisungen für den benutzer

- Gerãt nicht öffnen.

- Vermeiden Sie Stöße und Schläge.

Dies kann zum Bruch der Bildröhre

führen.

- Im Falle eines Defektes, Änderung

oder Wartung der Geräte (z.B.

Netzgerät, etc.) wenden Sie sich nur an

Fachpersonal.

- Betriebstemperatur: 0° ÷ 40° C

- Das Gerät auf Tropfen, Wassersträhle

nicht ausstellen, und keine

Flüssigkeitvoll-Objekte über es setzen.

Die Schlitzen für die Lüftung nicht ver-

stopfen.

- Achtung: Um zu vermeiden sich zu

verwunden, dieses Gerät muss an die

Wand befestigt werden.

A) HÖRER: erlaubt die Kommunikation

mit der Türsprechstelle.

B) TASTE “ ”: aktiviert den elektri-

schen Türöffner.

C) TASTE “ ”: für Hilfsfunktionen

(Treppenhauslicht, etc.). Im Falle der

Verbindung mit dem VIDEOMOVING

System der Video-Türsprechstelle,

kann das Objektiv der Kamera geneigt

werden, damit Nahaufnahmen von

Personen unterschiedlicher Statur

ermöglicht werden.

D) TASTE “ ”: für zusätzliche

Funktionen oder zum Einschalten der

Anlage von innen und zum Aktivieren

zusätzlicher Kameras (wenn diese

vorhanden sind).

E) HELLIGKEIT : Zum Einstellen der

Bildschirmhelligkeit.

F) KONTRAST/FARBE :

Potentiometer für die Einstellung des

Kontrasts (Monitor Art. 6341) oder

Farbe (Monitor Art. 6351)

G) RUFTONEINSTELLUNG: vierstufiger

Schiebeschalter, um die Lautstärke

A) MICROTELÉFONO: permite

la comunicación con el aparato exter-

no.

B) PULSADOR “ ”: para accionar la

cerradura eléctrica.

C) PULSADOR “ ”: para servicios auxi-

liares (luz escalera, etc.) Si este pulsa-

dor está conectado con el sistema

VIDEOMOVING de la placa externa, se

puede regular la inclinación del ángulo

de captación vertical para captar suje-

tos cercanos de diferentes alturas.

D) PULSADOR “ ”: para servicios auxi-

liares o para encender la instalación

desde el interior y para insertar las

cámaras suplementarias (si conecta-

das).

E) LUMINOSIDAD : permite variar la

luminosidad de la pantalla.

F) CONTRASTO/COLOR : potenció-

metro interno para la regulación del

contraste (para monitor Art. 6341) o

color (para Monitor art. 6351)

G) REGULACIÓN LLAMADA: cursor con

4 posiciones para la regulación de la

intensidad del sonido de llamada o

para la exclusión del sonido de llama-

da.

H) SEÑALACIÓN LLAMADA EXCLUÍDA

: El encendido del LED rojo indica

que la llamada está excluída. (ver

punto “G”).

I) SENALACION PUERTA ABIERTA

: El encendido del LED verde indica

que la puerta está abierta (la función es

opcional en relación al tipo de instala-

ción).

El siguiente artículo está preparado para

su utilización con los aparatos de audi-

ción para sordos. Para activarlo, hay que

seleccionar la posición “T” del aparato de

audición.

Mantenimiento

Limpie con un paño suave y seco o lige-

ramente humedecido con agua. No rocíe

el agua directamente en la pantalla y no

utilice ningún tipo de producto químico.

Consejos para el usuario:

- No abrir o manipular el aparato.

- Evitar choques o golpes al aparato que

prodrían provocar la rotura con consi-

guiente proyección de fragmentos.

- En caso de avería, modificación o inter-

vención en los aparatos de la instala-

ción (alimentador etc.) interpelar perso-

nal especializado.

- Temperatura de funcionamiento: 0° ÷

40* C

- No exponer el aparato a estilicidio,

rociadas de agua y no poner algún obje-

to lleno de líquido sobre él. No obstruir

las aperturas para la ventilación.

- Atención: para evitar de herirse, este

aparato debe ser fijado a la pared

según las instrucciones para la instala-

ción.

A) TELEFONE: permite a conversação

com o posto externo.

B) BOTÃO “ ”: comando do trinco

eléctrico.

C) BOTÃO “ ”: é utilizado para os ser-

viços auxiliares (lux de escadas, etc.).

Se ligado ao sistema VIDEOMOVING

da telecâmara botoneira exterior,

mantendo-o premido, permite regular

o ângulo de focagem vertical a focar

pessoas de diferentes alturas.

D) BOTÃO “ ”: para os serviços auxilia-

res ou para autoacendimento da insta-

lação a partir do interior e inserção das

telecâmaras suplementares (quando

previstas).

E) LUMINOSIDADE : permite variar a

luminosidade do écran.

F) CONTRASTO/COR : potencióme-

tro interno para a regulação do con-

traste (para monitor art. 6341) ou cor

(para monitor Art. 6351)

G) REGULAÇÃO DA CHAMADA: Cursor

com 4 posições para regular a inten-

sidade do som da chamada ou para

excluir o som da chamada.

H) SINALIZAÇÃO CHAMADA EXCLUSA

: O acendimiento do LED verme-

lho assinala que la chamada está

exclusa (ver ponto “G”).

I) SINALIZACAO PORTA ABERTA :

O acendimento do LED verde assinala

que la porta está aberta (a função é

opcional em relação ao tipo de instala-

ção).

O seguinte artigo está preparado para

ser utilizado com os aparelhos acústicos

dos deficientes auditivos. Para o activar,

seleccione a posição “T” do aparelho

acústico.

Manutenção

Limpe com um pano macio e seco ou

ligeiramente humedecido com água. Não

deite água directamente sobre o ecrã

e não utilize nenhum tipo de produto

químico.

Cuidados a ter pelo utente:

- Não abrir o aparelho.

- Evitar choques ou pancadas no apare-

lho pois podem provocar a ruptura com

a consequente projecção de fragmen-

tos.

- No caso de avaria, modificação ou inter-

venção nos aparelhos da instalação

(alimentador, etc.) recorrer a pessoal

especializado.

- Temperatura de funcionamento: 0° ÷

40° C.

- Não expôr a aparelhagem à estilicídio,

borrifos de agua e não colocar nenhum

objeito cheno de líquido sobre éle. Não

obstruir a fentas para a ventilação.

- Atenção: para evitar de se ferir, este

aparelho deve ser fixado à parede

según as instruções para a instalação.

Vimar SpA: Viale Vicenza, 14

36063 Marostica VI - Italy

Tel. +39 0424 488 600 - Fax (Italia) 0424 488 188

Fax (Export) 0424 488 709

www.vimar.com

S6I.634.101 04 16 03

VIMAR - Marostica - Italy

Autres manuels pour Giotto 6341

Table des matières

Langues :

Autres manuels Elvox Système d'interphone

Elvox

Elvox 1200 Series Instructions de montage

Elvox

Elvox 1300 Series Manuel utilisateur

Elvox

Elvox 6614 Manuel utilisateur

Elvox

Elvox Vimar 7558/E Guide de l'utilisateur

Elvox

Elvox 68TU/K93 Manuel utilisateur

Elvox

Elvox PETRARCA 6150 Manuel utilisateur

Elvox

Elvox GIOTTO 2011 Manuel utilisateur

Elvox

Elvox 837/OCT Manuel utilisateur

Elvox

Elvox 5651 Manuel utilisateur

Elvox

Elvox Vimar 8000 Series Instructions de montage

Elvox

Elvox Vimar 40540 Instructions de montage

Elvox

Elvox Vimar K40517G.01 Guide de l'utilisateur

Elvox

Elvox 85CE/240 Manuel utilisateur

Elvox

Elvox Vimar TAB Guide de l'utilisateur

Elvox

Elvox 661C Manuel utilisateur

Elvox

Elvox 40510 Manuel utilisateur

Elvox

Elvox 1300 Series Manuel utilisateur

Elvox

Elvox 68TU/930 Manuel utilisateur

Elvox

Elvox 8000 SERIES Manuel utilisateur

Elvox

Elvox GALILEO Series Manuel utilisateur

Elvox

Elvox 8100 Series Manuel utilisateur

Elvox

Elvox 735B Manuel utilisateur

Elvox

Elvox 6600 Series Instructions de montage

Elvox

Elvox Due Fili Plus Instructions de montage

Manuels Système d'interphone populaires d'autres marques

Bticino

Bticino LINEA 3000 Manuel utilisateur

MSI

MSI MSI-140 Manuel utilisateur

golmar

golmar Stadio Plus Manuel utilisateur

CyberData

CyberData 011211 series Manuel

Vidos

Vidos duo M1021 Manuel utilisateur

Vimar

Vimar ELVOX 7539/E Manuel utilisateur

SSS Siedle

SSS Siedle BTSV 850-03 Manuel utilisateur

Dahua

Dahua VTO Series Manuel utilisateur

Videx

Videx VIDEOKIT Series Manuel utilisateur

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuel utilisateur

Viking

Viking E-35-EWP Manuel utilisateur

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuel utilisateur

SSS Siedle

SSS Siedle BFCV 850 Series Manuel utilisateur

GRD

GRD MAX V2 Manuel utilisateur

Alecto

Alecto ADI-250 Manuel utilisateur

Aiphone

Aiphone IE-8MD Manuel utilisateur

Perel

Perel EDB4 Manuel utilisateur

Bticino

Bticino Classe 300 Manuel utilisateur
