RFTC-150/G

Temperature control

02-13/2018 Rev.0

Made in Czech Republic

Characteristics /

• The wireless controller RFTC-150/G in design LOGUS

90 measures the room temperature by

internal sensor. On the basis of a set program it sends commands to the switching component

RFSA-166M Switching fan coil.

• It is possible to set automatic or manual mode.

• Range of measured temperature 0.. 55 °C.

• The backlit LCD display displays the current and set temperature, status (ON/OFF), battery

status, day of the week, current time, etc.

• Battery power (1.5 V / 2x AAA - included in supply) with battery life of around 1 year.

• The ﬂat rear side of the device enables its placement anywhere in the room.

• Color combination of temperature unit in design of frames LOGUS90 (plastic, glass, wood, metal,

stone).

• Components support communication with RF detectors.

• Range up to 100 m (in open space), if the signal is insuﬃcient between the controller and unit,

use the signal repeater RFRP-20 or protocol component RFIO2that support this feature.

• Communication frequency with bidirectional protocol iNELS RF Control (RFIO).

Using a screwdriver, snap oﬀ

the moldings in the frame.

Gently pull to remove the

cover. 3By gently bending the lower

part, snap the device out - be

careful not to damage the

device.

Assembly /

Device and frame separately /

Device complete with frame /

Slide the batteries into the

battery holders. Observe

the polarity.

After inserting the batteries,

the FW version will appear for

1 s, then the current measured

temperature.

Snap on the cover. By pressing gently, snap the

device into the frame.

The broken out moldings

must be along the sides of the

device.

AAA

By pressing gently, snap the

device with frame into the

lower part so that the holders

of the lower part go through

the broken out moldings in

the frame.

8Remove the protective foil

covering the display.



Click!

1Carefully pull oﬀ the insulation

strip.

After removing the insulation

strip, the FW version will

appear for 1s, then the current

measured temperature.

2Remove the protective foil

covering the display.



°C

Avoid rapid temperature changes, direct sunlight and excessive moisture. The temperature units should not be

located near windows or heating equipment, etc., which could aﬀect the internal temperature sensor.

°C

1 / 7

Regulación de temperatura

www.elkoep.com / www.elkoep.es

Característica

• Controlador RFTC-150/G en diseño LOGUS90, mide la temperatura de ambiente con su sensor

interno. A base del programa ajustado envía orden a unidad de conmutación RFSA-166M para

la conmutación de fancoil.

• Posibilidad de configurar el modo automático o manual.

• Rango de temperatura medida 0 .. 55 °C.

• Pantalla LCD retroiluminada, muestra la temperatura actual y establecida, el estado de

conmutación (ON / OFF) y estado de la batería, día de semana, hora actual.

• Alimentación de regulador - baterías - 2 x AAA 1.5 V, con vida útil de aprox. 1 año de acuerdo a

la frecuencia de uso.

• Trasero plano del dispositivo, lo permite colocar en cualquier lugar de la habitación.

• Combinaciones de colores de la Unidad de temperatura en el diseño de LOGUS90 (plástico, vidrio,

madera, metal, piedra).

• La unidad es compatible con detectores RF.

• Alcance de hasta 100 mts (al aire libre), en caso de señal insuficiente entre controlador y la unidad

se puede utilizar el repetidor RFRP-20 o unidades con protocolo RFIO2, las cuales tienen esta

función.

• Frecuencia de comunicación con protocolo bidireccional iNELS RF Control (RFIO).

Montaje

No exponga la unidad a los cambios bruscos de temperatura, luz solar directa y la humedad excesiva. Los controla-

dores de temperatura colocan de manera que no están cerca de ventanas o dispositivos de la calefacción etc., que

puede afectar el sensor de temperatura interno.

Dispositivo y marco por separado

Dispositivo completo con marco

Con un destornillador esta-

lle las piezas prensadas en el

marco.

Tirando suavemente retire la

cubierta.

Con una dilatación leve de la

parte inferior libere el dispo-

sitivo - tenga cuidado de no

dañar el dispositivo.

Al soporte de baterías del dis-

positivo inserte las pilas. Ten-

ga cuidado con la polaridad.

Cuando se inserten las bate-

rías se muestra a 1s la versión

de FW, despues la temperatu-

ra medida actual.

Encaje la cubierta.

Sujete el dispositivo con una

ligera presión al marco. Libe-

radas piezas prensadas del

marco deben estar en los la-

dos del dispositivo.

Sujete el dispositivo con una

ligera presión con el marco a

la parte inferior de modo que

los soportes han pasado por

las liberadas piezas prensadas

del marco.

Retire la película protectora

de la cubierta de pantalla.

Tire con cuidado la cinta ais-

lante.

Después de retirar la cinta ais-

lante a 1s aparecerá la versión

de FW, a continuación la tem-

peratura medida actual.

Tire la película protectora de

la cubierta de pantalla.

RFTC-150/G

Temperature control

02-13/2018 Rev.0

Made in Czech Republic

Prog AM

°C

°F

Auto PM

Display /

1. Display the day of the week

2. Auto mode

3. - clock setting

- lock the menu item or program

- manual mode

- temperature setting

- output closed with heating function

- output closed with cooling function

- appears in case of low battery voltage

- holiday mode

- permanently lit - successful connection

- oﬀ - connection failed

OFF mode - nesvítí

Auto

4. Actual temperature

5. First stage ( / symbol shown)

6. Second stage ( / symbol shown)

7. Current time in the selected 12/24 format

8. Third stage ( / symbol shown)

control buttons v /

display /

control buttons ^ /

hidden buttons PROG /

v ^

• Hidden button PROG - pressing the hidden button

is performed by the programming tool (part of the

packaging) or a long thin object without a sharp point.

• Control button functions:

Short press

(< 2 s)

- switching menu items, changing values

Long press ^(> 2 s)

- unlock the menu item or the time program to change

- conﬁrming the changed value after setting and locking

the menu item or program

Long press

(> 2 s)

- rejecting the changed value, returning to the original

value and locking the menu item or program

Short press of the hidden key (< 2 s)

- exit the menu - after the menu is closed, communication

with the devices is performed

- when the device status update is displayed at the initial

display (eg after a power supply failure)

Long pressed key (> 2 s)

- in the initial display, enter the menu

Control /

Radio frequency signal penetration through various construction materials /

programming tool /

☺

RFRP-20

☺

60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %

brick walls wooden structures

with plaster boards

reinforced

concrete metal partitions common glass

2 / 7

5. 8.

Regulación de temperatura

www.elkoep.com / www.elkoep.es

Control

• Botón oculto PROG - pulsación al botón oculto realice

con herramienta incluida de programación o un obje-

to no conductor, largo y ﬁno que no tiene una punta

aﬁlada.

• Funciones de botones durante el control:

Pulsación corta de botones

(< 2 s)

- cambio de artículos del menú, cambio de valor

Pulsación larga de botón ^(> 2 s)

- desbloqueo de menú o programa de tiempo para su

cambio

- conﬁrmación del valor cambiado después de ajuste y

bloqueo del de menú o programa

Pulsación larga de botón

(> 2 s)

- rechazo del valor cambiado, regreso al valor pretermi-

nado y bloqueo del de menú o programa

Pulsación corta de botón oculto (< 2 s)

- terminación de menú – después de terminar el menú

se realiza la comunicación con las unidades

- en la pantalla principal – actualización del estado de la

unidad (por ejemplo después de corto de alimenta-

ción de las unidades)

Pulsación larga de botón oculto (> 2 s)

- en la pantalla principal – entrada al menú

Visualización de pantalla

1. Visualización del día de semana

2. Modo automático

3. - ajuste de hora

- bloque de artículo de menú o programa

- modo manual

- ajuste de temperatura

- salida activada en función calefacción

- salida activada en función refrigeración

- se visualiza en caso de baja tensión de batería

- modo de vacaciones

- ilumina permanente – conexión exitosa

- no ilumina – conexión ha fallido

Modo OFF – no ilumina

Auto

4. Temperatura actual

5. Primer grado (según símbolo visualizado / )

6. Segundo grado (según símbolo visualizado / )

7. Hora actual en formato elegido 12/24

8. Tercero grado (según símbolo visualizado / )

Transmisión de señales de radiofrecuencia en varios materiales de la construcción

pared de ladrillo estructuras de

madera con placas

de yeso

hormigón armado chapas

metálicas vidrio normal

botón de control v

pantalla

botón oculto PROG

botón de control ^

herramienta de programación

RFTC-150/G

Temperature control

02-13/2018 Rev.0

Made in Czech Republic

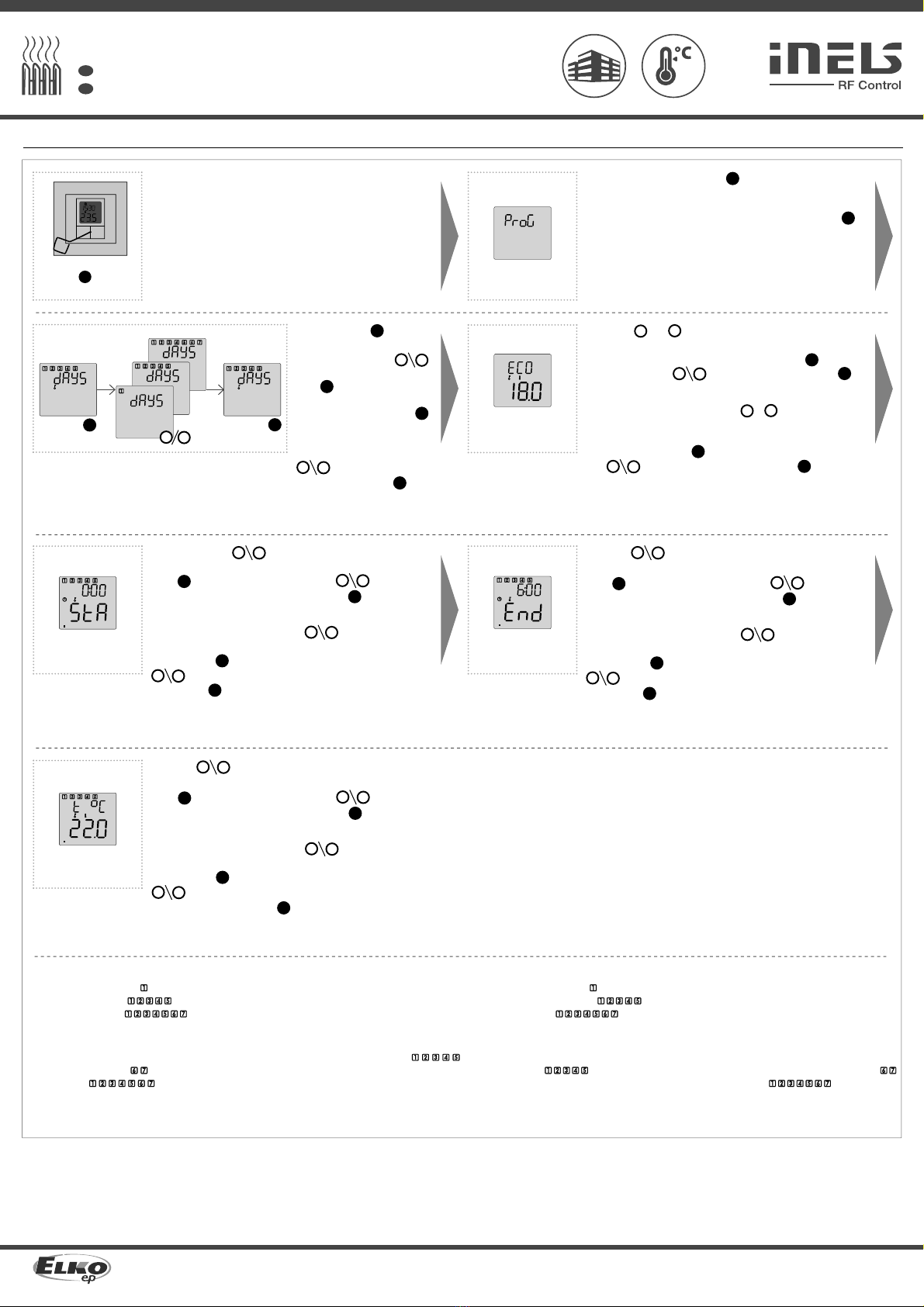

Programming /

Press > 2s Hidden Button - Enter the menu.

°C

The prog is displayed. Long press ^button to enter Programming

- the type of time program is displayed.

>2s

1 x

Long press of the ^key opens

the type of time type selection

- days*. Short presses

goes through the menu. Long

press ^conﬁrms the selection.

5Short press of the

buttons to move to the start time of

the program step - sta **.

Press ^to unlock the edit menu. Use

time setting

(range 0:00 to 23:50, step 10 minutes). Press ^to conﬁrm the

setting.

Move the

keystrokes brieﬂy to the end time of the end

of the program step.

Press ^to unlock the edit menu. Use

time setting

(range 0:10 to 24:00, step 10 minutes). Press ^to conﬁrm the

setting.

Press the ^or

button brieﬂy to set the ECO setback

temperature (in Auto mode, the device reacts to this

temperature outside the set time intervals). Press ^to unlock

the edit menu. Use

to set the temperature. Press ^to

conﬁrm the setting.

°C

Press the

button brieﬂy to move to the temperature

setting t °C in the program step.

Press ^to unlock the edit menu. Use

time setting

(range from ECO to 40 °C, step 0.5 °C). Press ^to conﬁrm the

setting.

°C

days*

- each day separately -

- work / weekend -

- same every day -

**The program step number is indicated on the bottom bar graph by the number of displayed

bars (1-6). The day of the week for which the program step is set is displayed at the top of

the screen. If the "work / weekend" type of program is selected, the symbols are

for weekdays and for the weekend. If the program type is selected "same every day", the

symbols are displayed. If the program step should not be used, dashes will be

set in StA.

3 / 7

Regulación de temperatura

www.elkoep.com / www.elkoep.es

Pulsación > 2s de botón oculto – entrada al menú.

Inscripción prog se muestra. Pulsación larga de botón ^–

entrada a programación – se muestra el tipo de programa de

tiempo.

Pulsación larga de botón ^

abre la selección del tipo de

programa de tiempo - days*.

Con pulsaciones cortas

se mueve a través del

menú. Pulsación larga ^con-

ﬁrma selección.

Con pulsaciones cortas de botones

movimiento a ajuste

de tiempo de principio de período de programa - sta **.

Pulsación de ^desbloquea el menú para editación. Con

ajuste de tiempo (rango 0:00 - 23:50, paso 10 minutos).

Pulsación de ^conﬁrme el ajuste.

Con pulsaciones cortas de botones

movimiento a ajuste

de tiempo de ﬁnalización de período de programa - end.

Pulsación de ^desbloquea el menú para editación. Con

ajuste de tiempo (rango 0:10 - 24:00, paso 10 minutos).

Pulsación de ^conﬁrme el ajuste.

Con pulsaciones cortas de botones ^o

movimiento a ajus-

te de temperatura de atenuación - ECO (en modo Auto la unidad

reacciona a esta temperatura fuera de los períodos de tiempo

ajustados). Pulsación de ^desbloquea el menú para editación.

Con

ajusta la temperatura. Pulsación de ^conﬁrme el

ajuste.

Con pulsaciones cortas de botones

movimiento a ajuste

de temperatura t °C en período de programa.

Pulsación de ^desbloquea el menú para editación. Con

ajuste de tiempo (rango desde la temperatura ECO a 40

°C, paso 0.5 °C). Pulsación de ^conﬁrme el ajuste.

days*

- cada día por separado -

- laboral / ﬁn de semana -

- cada día igual -

** Número de período de programa está indicado en bargrafo inferior con numero de comas vi-

sualizadas (1-6). Día de semana para cuál se ajusta el período de programa dado está visualizado

en la parte superior de la pantalla. Si el tipo de programa„laboral / ﬁn de semana“ está elegido,

los símbolos se visualizan para día laboral corespondiente, y para ﬁn de semana .

Si el tipo de programa„cada día igual“ está elegido, los símbolos se visualizan. Si

el período de programa tiene que ser no usado, en el artículo StA se ajusta - .

Programación

RFTC-150/G

Temperature control

02-13/2018 Rev.0

Made in Czech Republic

Settings /

°C

>2s

1 x

0 6 12 18 24

4 / 7

°C

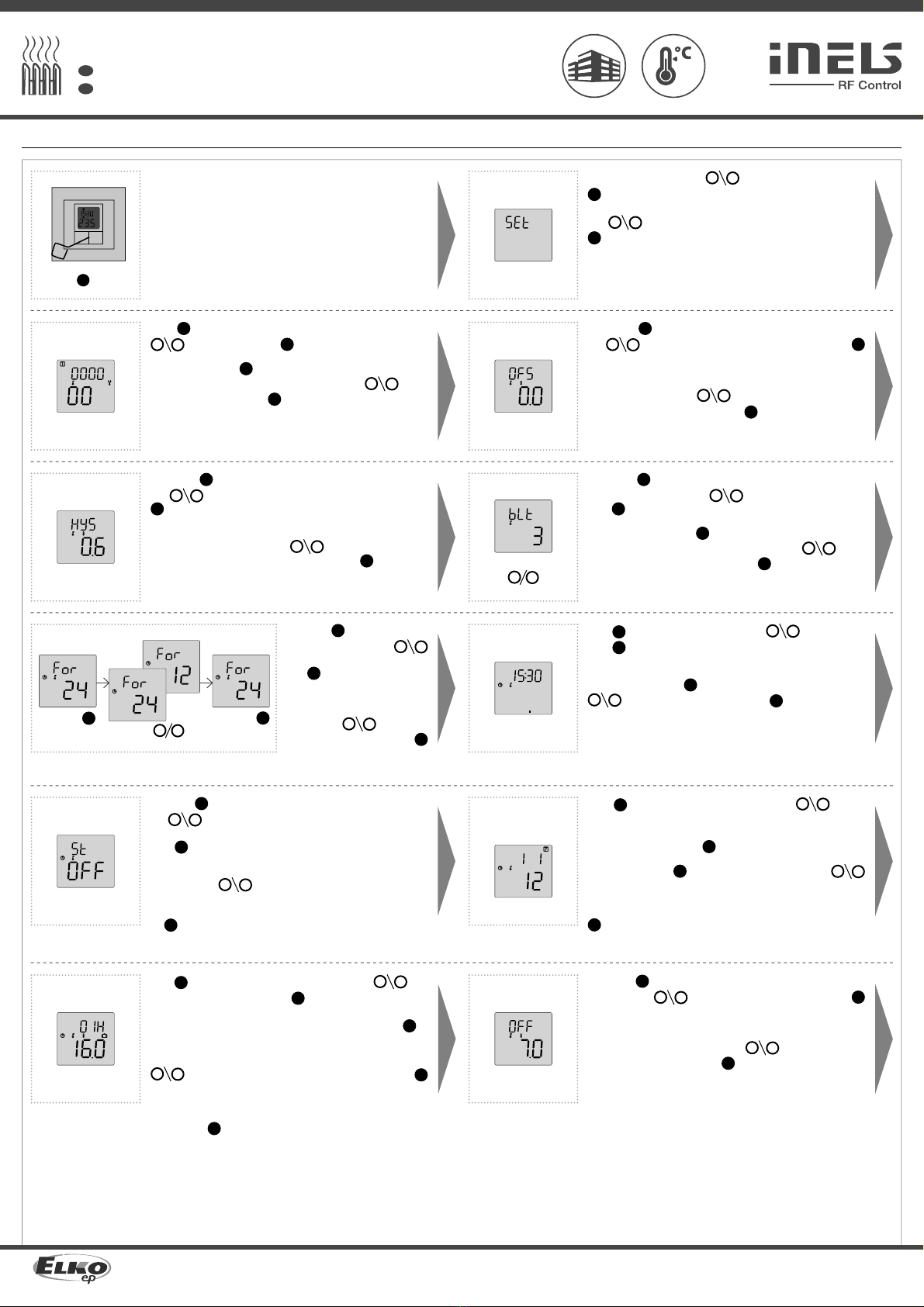

Press > 2s Hidden Button - Enter the menu. The prog is displayed. Use

to move to set. Long press

^to enter Setup.

Press ^to unlock the RFSA-166M Compatibility Menu. Use

address setting. Press ^to conﬁrm the setting.

ofs - Press ^the menu to set the temperature sensor oﬀset.

Use

shift in values (range -5 .. +5 °C, step 0.1 °C). Press ^

to conﬁrm the setting.

HYS - Press ^to unlock the heating / cooling hysteresis menu.

Use

shift in values (range 0.2 ... 5.0 °C, step 0.2 °C). Press

^to conﬁrm the setting.

BLT - Press ^to unlock the menu for adjusting the backlight

intensity of the display. Use

intensity setting (off, 1 - 10).

Press ^to conﬁrm the setting.

for - press ^to unlock the time

display format setting. Use

to scroll through the menu. Long

press ^conﬁrms the selection.

Press ^to unlock the time setting. Use

to shift values.

Press ^to conﬁrm the setting (when the setting is conﬁrmed,

the hidden second timer is reset).

Press ^to unlock the date setting. Use the

shift in

values. First, the year is set (range 12 - 99 means 2012 - 2099),

then month and day (day of the week is set automatically based

on the entered date. Press ^to conﬁrm the setting.

st - press ^unlocks the winter / summer time transition. Use

the

shift in the setting. Set value means UTC local time

shift (timezone), range -1 to +2 (covers EU countries). * oFF - oﬀ.

Press ^to conﬁrm the setting.

°C

Press ^to unlock the temperature setting. Use the

shift

in the temperature setting. Press ^to conﬁrm the setting, while

moves to the top line - set the time for holiday mode. First, the

format (day / hour) is set, then the time (units, tens). Press ^to

conﬁrm the setting.

off - press ^unlocks the non-frost temperature setting for off

mode. Use the

shift in values (range 6 .. 20 °C). Press ^

to conﬁrm the setting.

Regulación de temperatura

www.elkoep.com / www.elkoep.es

Conﬁguración

Pulsación > 2s de botón oculto – entrada al menú.

Con

movimiento a ajuste set. Pulsación larga de botón

^- entrada al menú.

Pulsación de botón ^desbloquea el menú para ajuste de di-

rección de unidad RFSA-166M compatíble. Con

ajuste

de dirección. Pulsación de ^conﬁrme el ajuste.

ofs - Pulsación desbloquea el menú para ajuste de oﬀset de sen-

sor de temperatura. Con

movimiento en valores (rango

-5 .. +5 °C, paso 0.1 °C). Pulsación de ^conﬁrme el ajuste.

HYS - Pulsación desbloquea el menú para ajuste de histéresis de

calefacción / refrigeración. Con

movimiento en valores

(rango 0.2 .. 5.0 °C, paso 0.2 °C). Pulsación de ^conﬁrme el

ajuste.

BLT - Pulsación de botón ^desbloquea el menú para ajuste de

intensidad de retroiluminación de pantalla. Con

ajuste

de instensidad (off, 1 - 10). Pulsación de ^conﬁrme el ajuste.

for - Pulsación desbloquea ajuste

de formato de visualización de

tiempo. Con

movimien-

to en menú. Pulsación larga ^

conﬁrma selección.

Pulsación de botón ^desbloquea ajuste de tiempo. Con

cambio de valores. Pulsación de ^conﬁrma el ajuste

(con conﬁrmación de ajuste se anula el temporizador de segun-

dos oculto).

Pulsación de botón ^desbloquea ajuste de fecha. Con

cambio de valores. Primero se ajusta el año (rango 12 – 99 sig-

níﬁca 2012 - 2099), después el mes y día (el día de semana se

ajusta automatícamente según la fecha ajustada). Pulsación de

^conﬁrme el ajuste.

st - Pulsación desbloquea ajuste de cambio de tiempo verano

/ invierno. Con

movimiento en ajuste. El valor ajustado

signíﬁca cambio de tiempo local (zona horaria) contra UTC, ran-

go -1 hasta +2 (cubre estados de UE).* oFF - apagado. Pulsación

de ^conﬁrme el ajuste.

Pulsación de botón X desbloquea ajuste de temperatura. Con

movimiento en ajuste de valor de temperatura. Con ^

conﬁrma el ajuste, al mismo tiempo X se mueve a línea superior

– ajuste de tiempo para modo de vacaciones. Primero se ajusta

el formato (día / hora), después el dato de hora (unos, docenas).

Pulsación de ^conﬁrme el ajuste.

off - Pulsación desbloquea ajuste de la temperatura „no

enfríamiento“ para modo off. Con

cambio de valores

(rango 6 .. 20 °C). Pulsación de ^conﬁrme el ajuste.

RFTC-150/G

Temperature control

02-13/2018 Rev.0

Made in Czech Republic

13 * For EU countries, the time shift always occurs at 1:00 UTC, hence you need to know the time zone

to see how many hours of local time to move summer / winter or vice versa.

Press ^to unlock the Time Deviation Correction setting. By

moving the value setting (the number of seconds in 10

days, the range ± 99) is set. Press ^to conﬁrm the setting.

Select heating mode /

REG - manual mode - the thermostat controls the temperature set for the manual mode

without a time program

REG - holiday mode - the thermostat regulates to the temperature set for the holiday mode,

after the holiday mode time has elapsed, the heating mode selected before turning on the

holiday mode

REG Auto - automatic mode - the thermostat regulates the temperature according to the set time

program, except for the time slots in the program regulates the setpoint at the setpoint in

the ProG menu item ECO

REG OFF - thermostat oﬀ - regulates to the non-freezing temperature set in the menu in OFF.

Pressing > 2s on the

button ^displays the

heating mode option.

°C

>2s

1 x ^

Auto

Confirm the selected

mode by long press ^.

Return to the original

heating mode or to the

default view - long press

°C

>2s

1 x ^

The rEG is displayed on

the top line of the display

and the symbol of the

currently selected heating

mode or OFF is blinking.

Short press of

button heating mode

selection.

Temperature setting for manual mode /

Pressing < 2s of the ^

keys to display the

heating mode option.

°C

<2s

1 x ^

The top line displays t °C and the current selected temperature ﬂashes on the bottom line.

Short presses of the

buttons change the value by 0.5 °C.

After 5 seconds from the last pressing of the button, the set value is saved and the device automatically

returns to the default display. At the same time, the actual and required temperature is evaluated and the

communication with the compatible element is performed.

The heating / cooling rate is automatically adjusted according to the diﬀerence of the current and required

room temperature.

°C

5 / 7

Regulación de temperatura

www.elkoep.com / www.elkoep.es

* Para los estados de UE, el tiempo de verano se cambia siempre en 1:00 UTC, es necesario saber la

zona horaria, para que sea posíble averiguar cuando el tiempo se va a cambiar.

Pulsación de botón ^desbloquea ajuste de corección de des-

viación de tiempo. Con

cambio de valores (se ajusta el

número de segundos por 10 días, rango ± 99 ). Pulsación de ^

conﬁrme el ajuste.

Selección de modo de calefacción

Después de pulsación >

2s de botón ^se visua-

liza opción de selección

de modo de calefacción.

REG - modo manual – termostato regula a temperatura ajustada para modo manual, sin pro-

grama de tiempo.

REG - modo de vacaciones - termóstato regula a temperatura ajustada para modo de vaca-

ciones, después de temporización de modo de vacaciones se vuelve a ajustar a modo de

calefacción que estaba elegido antes de encender el modo de vacaciones.

REG Auto - modo automático - termostato regula a temperatura según el programa de tiempo

ajustado, fuera de períodos de tiempo en el programa regula a temperatura de atenuación

ajustada en menú ProG en artículo ECO.

REG OFF -termostato apagado – regula a temperatura „no enfríamiento“ ajustada en menú en

artículo OFF.

Confirmación de modo

elegido con pulsación

larga de

. Regreso a

modo de calefacción ori-

ginal o pantalla principal

– pulsación larga de

En la línea superior de

pantalla se visualiza in-

scripción rEG y parpadea el símbolo de modo de calefacción actualmente

elegido, o parpadea inscripción OFF.

Con pulsaciones cortas de botones

selección de modo de cale-

facción.

Ajuste de temperatura para modo manual

Después de pulsación

< 2s de botón ^o

se muestra opción de

selección de modo de

calefacción. En la línea superior se visualiza inscripción t °C y en la línea inferior parpadea la temperatura actual elegida.

Con pulsaciones cortas de botones

cambio de valor por 0.5 °C.

Después de 5 segundos de la última pulsación el valor ajustado se guarda y el dispositivo automáticamente

vuelve a la pantalla principal. Al mismo tiempo se realiza la medición de la temperatura actual y requerida y

comunicación con unidad compatible.

El grado de calefacción/refrigeración se ajusta automáticamente según la diferencia de la temperatura actual

y requerida en la habitación.

RFTC-150/G

Temperature control

02-13/2018 Rev.0

Made in Czech Republic

6 / 7

Replacement of a battery /

Using a screwdriver, remove

the lower part.

Using a screwdriver, carefully

pry oﬀ the molding and snap

out the device from the frame.

3Using a screwdriver, gently

slide the device out from

the cover - be careful not to

damage the device.

Remove the original dead

batteries. Slide new batteries

into the battery holder. Observe

the polarity. After inserting the

batteries, the FW version will

appear for 1s, then the current

measured temperature.

Snap on the cover. By pressing gently, snap the

device into the frame.

The broken out moldings

must be along the sides of the

device.

AAA

Click!

°C

By pressing gently, seat the

device into the lower part so

that the holders of the lower

part go through the broken

out moldings in the frame.

Click!

°C

Safe handling /

When handling a device unboxed it is important to avoid contact with liquids. Never

place the device on the conductive pads or objects, avoid unnecessary contact with the

components of the device.

Regulación de temperatura

www.elkoep.com / www.elkoep.es

Cambio de las baterías

Mediante un destornillador

retire la parte inferior. Mediante un destornillador

cuidadosamente retire el

moldeado y desenganche el

dispositivo de la caja.

Mediante un destornillador,

deslice suavemente la unidad

de la tapa - tenga cuidado de

no dañar el dispositivo.

Extraiga las baterías iniciales

y descargadas. Al soporte de

las baterías, inserte las baterías

nuevas. Tenga cuidado con la

polaridad. Después de inser-

tar las baterías se muestra a 1s

la versión FW, después la tem-

peratura medida actual.

Coloque la tapa.

Sujete el el dispositivo con

una ligera presión al marco.

Molduras del marco deben

estar en los lados del dispo-

sitivo.

Coloque el dispositivo con

una ligera presión con el mar-

co a la parte inferior de modo

que los soportes de la pieza

inferior han pasado las mol-

duras del marco.

Manipulación segura con el dispositivo

Al manipular el dispositivo sin su embalaje / caja es importante evitar el contacto con

líquidos. Nunca ponga el aparato sobre almohadillas y objetos conductores, no toque los

componentes en el dispositivo de forma innecesaria.

RFTC-150/G

Temperature control

02-13/2018 Rev.0

Made in Czech Republic

Technical parameters /

Supplyvoltage:

Battery life:

Temperature o set:

Oset:

Display:

Backlighting:

Transmission indication / function:

Temperature measurement input:

Temp. measurement range

and accuracy:

Transmitter frequency:

Signal transmission method:

Rangein free space:

Minimum control distance:

Other data

Max.number of controlling actuators:

Program:

Operating temperature:

Operating position:

Mounting:

Protection:

Contamination degree:

Dimensions frame

-plastic:

-metal, glass, wood, granite:

Weight:

Related standards:

Attention:

When you instal iNELS RF Control system, you have to keep

minimal distance 1 cm between each units.

Between the individual commands must be an interval

of at least 1s.

7 / 7

Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing.

Installation and connection can be carried out only by a person with adequate professional qualiﬁcation upon

understanding this instruction manual and functions of the device, and while observing all valid regulations.

Trouble-free function of the device also depends on transportation, storing and handling. In case you notice any

sign of damage, deformation, malfunction or missing part, do not install this device and return it to its seller. It

is necessary to treat this product and its parts as electronic waste after its lifetime is terminated. Before starting

installation, make sure that all wires, connected parts or terminals are de-energized. While mounting and servicing

observe safety regulations, norms, directives and professional, and export regulations for working with electrical

devices. Do not touch parts of the device that are energized - life threat. Due to transmissivity of RF signal, observe

correct location of RF components in a building where the installation is taking place. RF Control is designated only

for mounting in interiors. Devices are not designated for installation into exteriors and humid spaces. The must not

be installed into metal switchboards and into plastic switchboards with metal door - transmissivity of RF signal is

then impossible. RF Control is not recommended for pulleys etc. - radiofrequency signal can be shielded by an

obstruction, interfered, battery of the transceiver can get ﬂat etc. and thus disable remote control.

Warning

Regulación de temperatura

www.elkoep.com / www.elkoep.es

2x 1.5 Vbattery / pilaAAA

up to 1year / hasta 1año

2buttons / botones -

/ ^

± 5°C

LCD, characters / LCD, carácteres

YES, active-blue / Sí, activo- azul

symbols/ símbolos

1x internal sensor / sensor interno

0..+55°C; 0.3°Cof the range/ del rango

866 MHz, 868 MHz, 916 MHz

bidirectionallyaddressed message/ mensajedirigida bidireccionalmente

up to / hasta 100 m

20 mm

Weekly/ semanal

0.. + 55 °C

on the wall / vertical alapared

gluing/screwing / pegado/atornillado

IP30

85 x 85 x 20 mm

94 x 94 x 20 mm

66 g (without batteries / sin baterías)

EN 60669, EN 300 220, EN 301 489 Directives / directiva RTTE,

NVč.426/2000Sb(Directive / directiva 1999/ES)

Tensiónde alimentación:

Vida de labaterías:

Correcciónde latemperatura:

Oset:

Pantalla:

Retroiluminación:

Indicaciónde lacomunicación:

Mediciónde latemperatura:

Rangoyprecisiónde medición:

Frecuencia:

Modo de transmisiónde señal:

Alcance al aire libre:

Distancia minima de control:

Más información

Número máx.de unidades RFSA-166M

controlados:

Programa

Temperatura de funcionamiento:

Posiciónde funcionamiento:

Montaje:

Protección:

Grado de contaminación:

Dimensiones (Marco):

-plastico

-metal, vidrio, madera, granito

Peso:

Normas conexas:

Advertencia:

En la instalación de iNELS RF Control debe haber una

distancia mínima entre las diferentes unidades de un

centímetro.

Entre los diferentes ordenes debe pasar al menos 1s.

Advertencia

El manual de uso está dirigido para la instalación y el usuario del dispositivo. Manual siempre está incluido en

embalaje. La instalación y conexión puede realizar sólo personal con adecuadas cualiﬁcaciones profesionales, de

conformidad con todas las regulaciones aplicadas, y que está perfectamente familiarizado con estas instrucciones

y funciones del dispositivo. Función del dispositivo también depende del transporte, almacenamiento y la

manipulación. Si se observa cualquier signo de daño, deformación, mal funcionamiento o pieza que falta, no instale

este producto y devolvelo al vendedor. Con el producto y sus componentes debe ser tratado después de su vida

útil como con residuos electrónicos. Antes de iniciar la instalación, asegúrese de que todos los cables, partes o

terminales conectados están sin la conexión a la red. En el montaje y el mantenimiento se deben observar las

normas de seguridad, normas, directivas y reglamentos para trabajar con equipos eléctricos. No toque las partes

del dispositivo que están conectadas en la red - puede producir peligro de vida. Debido a la transmisibilidad de la

señal RF, observe la correcta ubicación de los componentes RF en un ediﬁcio donde la instalación se lleva a cabo. RF

Control está diseñado para montaje en interiores, las unidades no están diseñados para la instalación en exteriores

y espacios húmedos, no se pueden instalar en cuadros eléctricos de metal y en cuadros eléctricos plásticos con

puerta de metal - lo que empeora transmisividad de la señal RF. RF Control no se recomienda para el control de

dispositivos que ofrecen funciones vitales o para controlar dispositivos tales como bombas, el. calentadores sin

termostato, ascensores, montacargas, etc. - Señal de radiofrecuencia puede estar bloqueado por una obstrucción,

interferida, la batería del controlador puede estar ya sin energía, etc. y por lo tanto el control remoto puede ser

incapacitado.

Especiﬁcaciones técnicas

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Elko Régulateurs de température

Elko

Elko RFTC-150/G Manuel utilisateur

Elko

Elko SmartSensor Climate Wireless Manuel utilisateur

Elko

Elko iNELS RF Control RFTC-150/G Manuel utilisateur

Elko

Elko RFTC-50/G Manuel utilisateur

Elko

Elko RFTC-50/G/ice Manuel utilisateur

Elko

Elko iNELS RFTC-150/G Manuel utilisateur

Elko

Elko RFTC-50/G Manuel utilisateur

Elko

Elko iNels RFSTI-11/G Manuel utilisateur

Elko

Elko iNELS RFTI-10B Manuel utilisateur

Elko

Elko iNels RFTC-10/G Manuel utilisateur

Elko

Elko RFTC-10/G Manuel utilisateur

Elko

Elko RFTC-50/G Manuel utilisateur

Elko

Elko iNels RFTI-10B Manuel utilisateur

Elko

Elko iNELS RF Control RFTC-150/G Manuel utilisateur

Manuels Régulateurs de température populaires d'autres marques

Swegon

Swegon LUNAd MB Manuel utilisateur

Lucky Reptile

Lucky Reptile Thermo Control II Manuel utilisateur

SENSORMETRIX

SENSORMETRIX Argon 100 Manuel utilisateur

Fuji Electric

Fuji Electric PXE4 Manuel utilisateur

Yuyao gongyi

Yuyao gongyi XMT-808 series Manuel utilisateur

Selec

Selec TC544C Manuel utilisateur

P.W. KEY

P.W. KEY rt-208gt Manuel utilisateur

Future Design

Future Design FDC-9200 Manuel utilisateur

BH Thermal

BH Thermal BriskONE Manuel utilisateur

Omron

Omron E5EX-H Manuel utilisateur

West Control Solutions

West Control Solutions KS 45 Guide de démarrage rapide

MCS

MCS RITC-15B Manuel utilisateur

SMC Networks

SMC Networks Thermo-con INR-244-639 Manuel utilisateur

eltherm

eltherm Ex-TC It Series Manuel utilisateur

Omron

Omron C200H-TV Series Manuel utilisateur

industrie technik

industrie technik CA1 Manuel utilisateur

KRAL

KRAL EET 32 Manuel utilisateur

dixell

dixell XR420C Schéma de câblage
