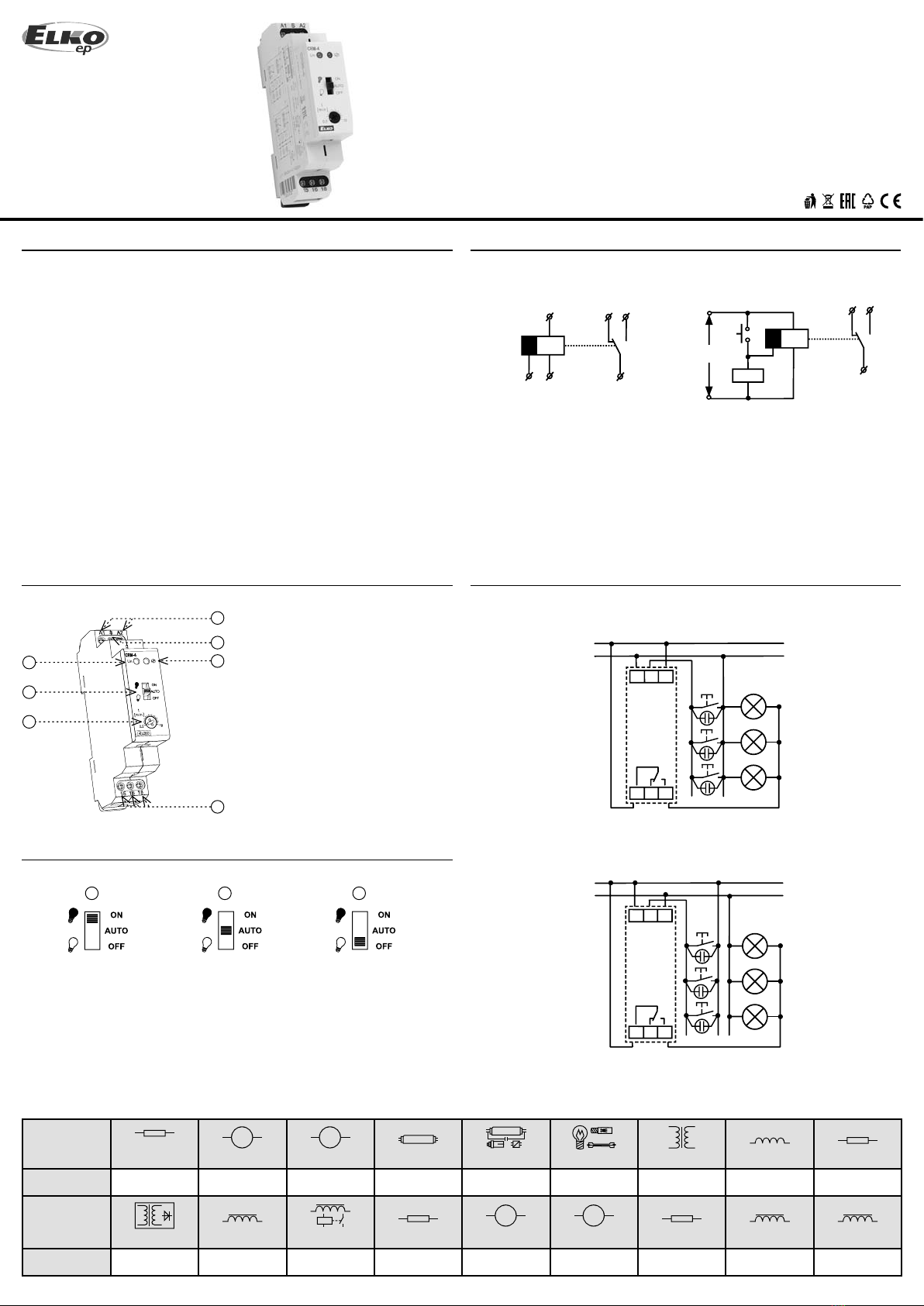

CRM-4
t t t
AUTO
OFF
ON
U
S
Ostrzeżenie
Funkcja:
Zaciski napięcia zasilania:
Napięcie zasilania:
Pobór mocy:
Tolerancja napięcia zasilania:
Sygnalizacja zasilania:
Przedziały czasu:
Ustawienie czasu:
Odchylenie czasu:
Dokładność powtórzeń:
Współczynnik temperatury:
Wyjście
Ilość i rodzaj styków:
Prąd znamionowy:
Moc przełączana:
Prąd szczytowy:
Napięcie przełączane:
Sygnalizacja wyjścia:
Trwałość mechaniczna:
Trwałość elektryczna (AC1):
Sterowanie
Napięcie sterujące:
Pobór mocy wejścia sterującego:
Obciążenie pomiędzy S-A2:
Zaciski sterujące:
Podłączenie jarzeniówek:
Maks. ilość jarzeniówek podłączo-
nych do zacisku srerującego:
Długość impulsu sterującego:
Czas przywrócenia:
Inne dane
Temperatura robocza:
Temperatura przechowywania:
Napięcie udarowe:
Pozycja robocza:
Montaż:
Stopieñ ochrony obudowy:
Ochrona przeciwprzepięciowa:
Stopieñ zanieczyszczenia:
Przekrój podł. przewodów
(mm2):
Wymiary:
Waga:
Zgodność z normami:
Opóźniony STOP reagujący na załączenie wej. sterującego
A1 - A2
AC 230 V / 50 - 60 Hz
AC maks. 12 VA / 1.8 W
-15 %; +10 %
zielona dioda LED
0.5 - 10 min
potencjometr
10 % - przy ustawieniu mechanicznym
5 % - stabilność wartości ustawionej
0.05 % / °C, wartość bazowa = 20 °C
1x przełączny (AgSnO2)
16 A / AC1
4000 VA / AC1, 384 W / DC
30 A / < 3 s
250 V AC1 / 24 V DC
czerwona dioda LED
3x107
0.7x105
AC 230 V
AC 0.53 VA
tak
A1-S
tak
maks. ilość 35 szt.
(mierzone z jarzeniówką 0.68 mA / 230 V AC)
min. 25 ms / maks. nieograniczona
maks. 150 ms
-20.. +55 °C
-30.. +70 °C
4 kV (zasilanie - wyjście)
dowolny
Szyna DIN EN 60715
IP 40 od strony panelu przedniego, IP20 zaciski
III.
2
maks. 1x 2.5, maks. 2x 1.5 /
z gilzą maks. 1x 2.5
90 x 17.6 x 64 mm
62 g
EN 60669-2-3, EN 61010-1

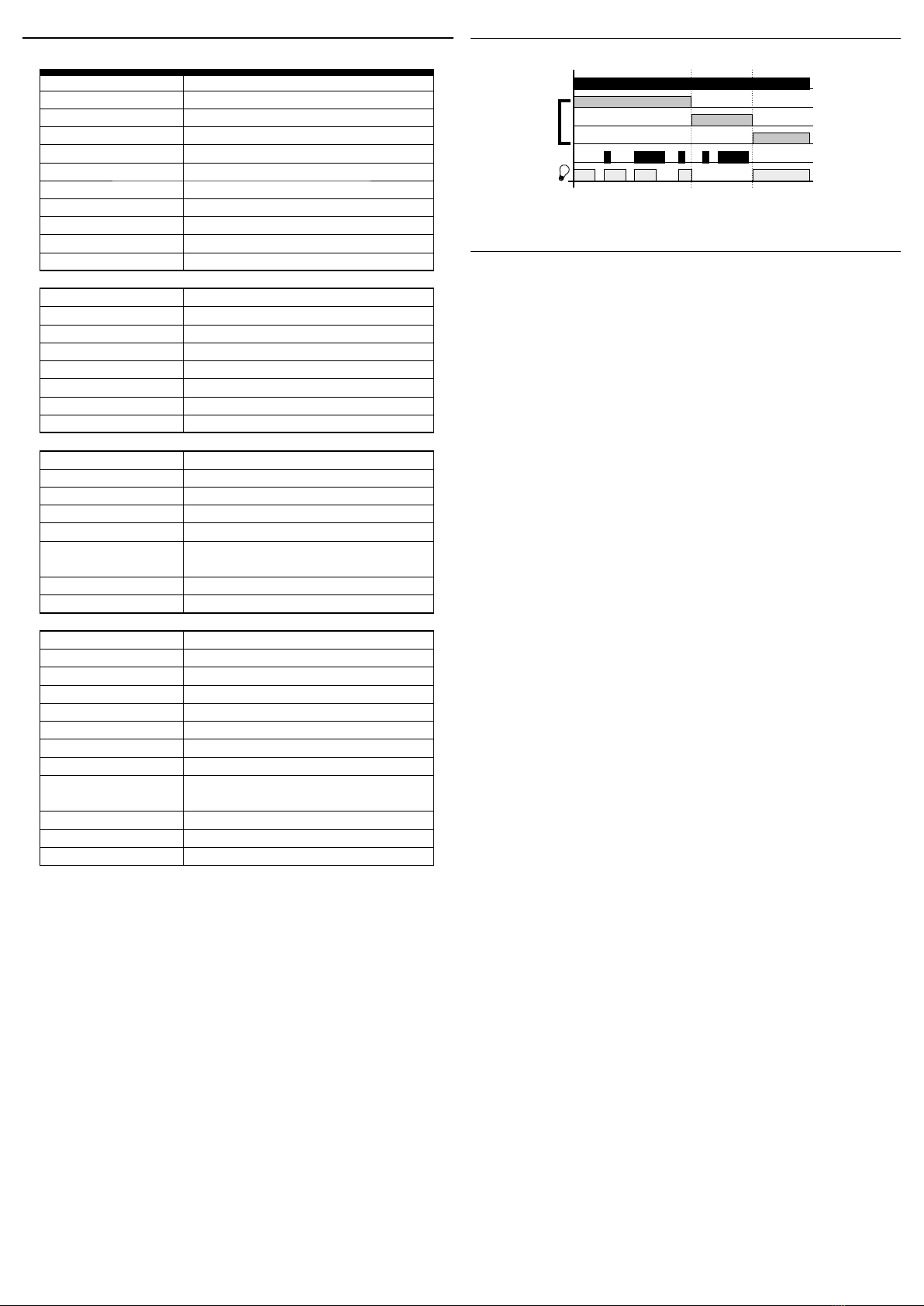

Dane techniczne
Urządzenie przeznaczone jest do podłączeń w sieciach 1-fazowych AC 230 V lub AC/
DC 12-240 V i musi być zainstalowane zgodnie z normami obowiązującymi w danym
kraju. Instalacja, podłączenie, ustawienie i serwisowanie powinny być wykonane przez
wykwalikowanego elektryka, który zna jego działanie oraz dane techniczne. W celu
odpowiedniej ochrony zalecanym jest zainstalowanie urządzenia ochronnego na
przednim panelu. Przed rozpoczęciem instalacji główny wyłącznik musi być ustawiony
w pozycji „SWITCH OFF” (urządzenie bez zasilania). Urządzenia nie należy instalować
w pobliżu innych urządzeń emitujących fale elektromagnetyczne. W celu zapewnienia
wymaganych warunków pracy urządzenia, należy zapewnić odpowiednią cyrkulację
powietrza, tak aby podczas pracy ciągłej przy wyższej temperaturze nie przekroczyć maks.
dozwolonej temperatury pracy urządzenia. Aby odpowiednio skongurować urządzenie
należy użyć śrubokręta o średnicy 2 mm. Urządzenie jest w pełni elektroniczne - jego
instalacja powinna być wykonana zgodnie z tym faktem. Poprawne działanie urządzenia
zależne jest również od warunków transportu, przechowywania oraz sposobu manipulacji.
W przypadku stwierdzenia jakichkolwiek wad lub usterek, braku elementów lub
zniekształcenia nie należy instalować urządzenia oraz należy zwrócić się do sprzedawcy.
Po zakończeniu używania produkt może być zdemontowany, ponownie przetwarzany.
Funkcje
pozycja
przełącznika
