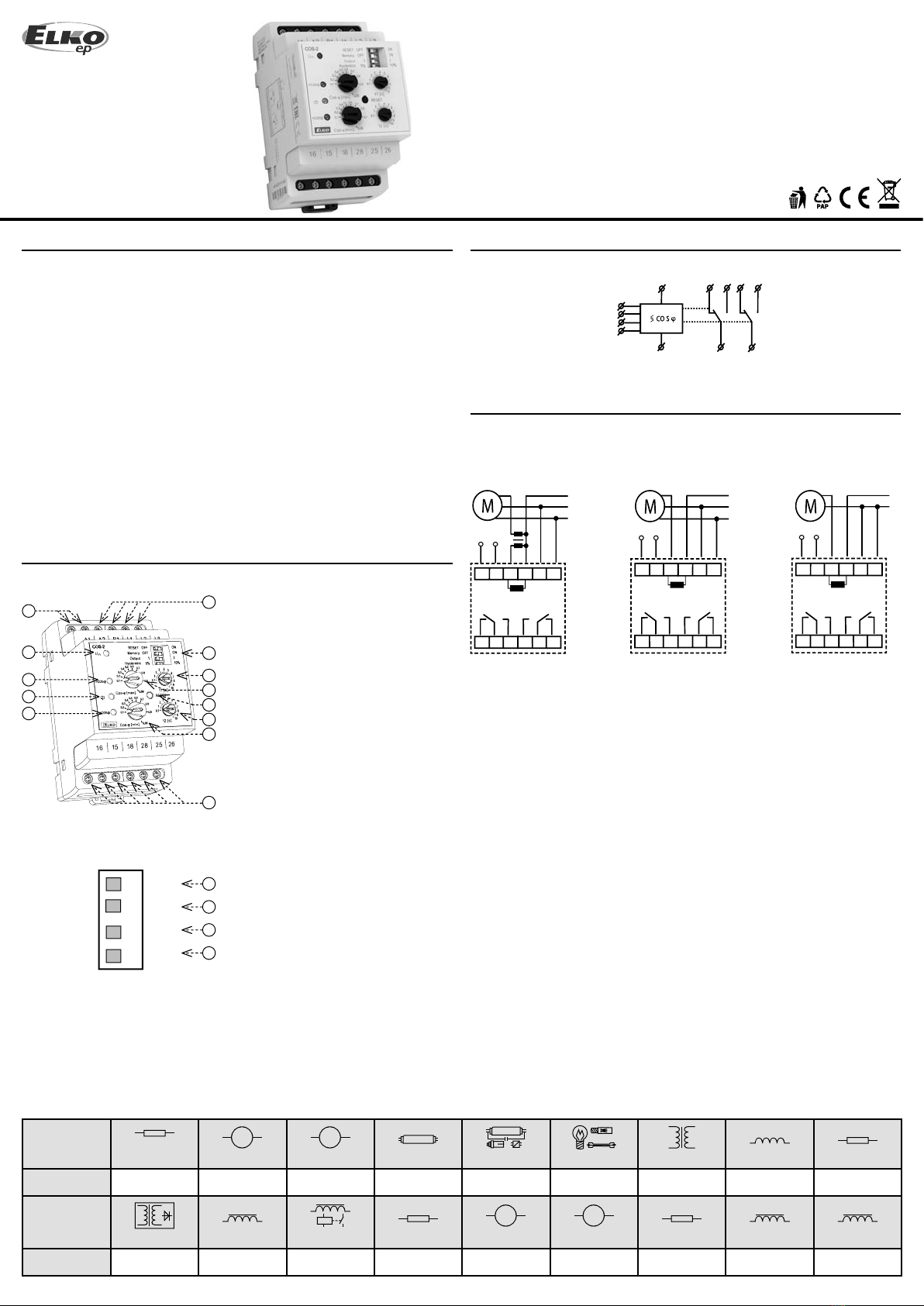

2 / 2
COS-2
max
A1 - A2
min
25 - 28
LED >cos φ
LED <cos φ
t1
15 - 18
cos φ
RESET
LED
max
A1 - A2
min
25 - 28
LED >cos φ
LED <cos φ
LED
t1
t2
15 - 18
cos φ
t1
t2
t1
Ostrzeżenie
Zasilanie
Zaciski zasilania:
Napięcie zasilania:
Pobór mocy maks.:
Max. moc rozproszona
(Un + zaciski):
Tolerancja napięcia zasilania:
Mierzenie obwodu
Sieć:
Zaciski pomiaru:
Górny poziom cos-φ:
Dolny poziom cos-φ:
Maks. napięcie trwałe:
Zakres prądu:
Obciążenie prądowe:
Histereza:
Przedł. czasowe - rozbieg t1:
Przedł. czasowe - błąd t2:
Dokładność
Dokładność nastawienia (mech.):
Dokładność powtórzeń:
Zależnośc na temperaturze:
Tolerancja wartości progowych:
Wyjście
Ilość i rodzaj zestyków:
Prąd znamionowy:
Moc łączeniowa:
Prąd szczytowy:
Łączone napięcie
Sygnalizacja wyjścia:
Trwałość mechaniczna:
Trwałośc łączeniowa (AC1):
Inne informacje
Temperatura pracy:
Temperatura składowania:
Napięcie udarowe:
Pozycja pracy:
Mocowanie:
Stopień ochrony obudowy:
Kategoria przepięciowa:
Stopień zanieczyszczenia:
Przekrój podł. przewodów
(mm2):
Wymiar:
Waga:
Normy:
A1 - A2
AC 230 V, AC 110 V, AC 400 V lub
AC/DC 24 V (AC 50-60 Hz)
2.5 W / 5 VA (AC 110 V, AC 230 V, AC 400 V),
1.4 W / 2 VA (AC/DC 24 V)
4 W
-15 %; +10 %
3x 400 V / 230 V / 50 - 60 Hz
L1, L2, L3, B1
ustawialna 0.1 - 0.99
ustawialna 0.1 - 0.99
(wejścia L1, L2, L3) AC 3x 460 V
0.1 - 16 A
20 A (< 3 sec.)
ustawialna 5 % lub 10 %
ustawialna 0.1 - 10 s
ustawialna 0.1 - 10 s
5 %
< 1 %
< 0.1 % / °C
5 %
2x przełączny (AgNi)
16 A / AC1
4000 VA / AC1, 384 W / DC
20 A / < 3 s
250 V AC / 24 V DC
żółta dioda LED
3x107
0.7x105
-20.. +55 °C
-30.. +70 °C
4 kV (zasilanie - wyjście)
dowolna
szyna DIN EN 60715
IP40 ze strony panelu czołowego / IP20 zaciski
III.
2
maks. 1x 2.5, maks. 2x 1.5 /
z gilzą maks. 1x 1.5
90 x 52 x 65 mm
243 g (230 V, 110 V, 400 V), 141 g (24 V)
EN 60255-6, EN 61010-1
Dane techniczne
Urządzenie jest przeznaczone dla podłączeń z sieciami 3-fazowymi AC 230 V i musi być
zainstalowane zgodnie z normami obowiązującymi w danym kraju. Instalacja, podłączenie,
ustawienia i serwisowanie powinny być przeprowadzane przez wykwalikowanego
elektryka, który zna funkcjonowanie i parametry techniczne tego urządzenia. Dla
właściwej ochrony zaleca się zamontowanie odpowiedniego urządzenia ochronnego na
przednim panelu. Przed rozpoczęciem instalacji główny włącznik musi być ustawiony w
pozycji „SWITCH OFF“ oraz urządzenie musi być wyłączone z prądu. Nie należy instalować
urządzenia w pobliżu innych urządzeń wysyłających fale elektromagnetyczne. Dla
właściwej instalacji urządzenia potrzebne są odpowiednie warunki dotyczące temperatury
otoczenia. Należy użyć śrubokrętu 2 mm dla skongurowania parametrów urządzenia.
Urządzenie jest w pełni elektroniczne-instalacja powinna zakończyć się sukcesem w
wyniku postępowania zgodnie z tą instrukcją obsługi. Bezproblemowość użytkowania
urzadzenia wynika również z warunków transportu, składowania oraz sposobu
obchodzenia się z nim. W przypadku stwierdzenia jakichkolwiek wad bądź usterek, braku
elementów lub zniekształcenia prosimy nie instalować urządzenia tylko skontaktować się
ze sprzedawcą. Produkt może być po czasie roboczym ponownie przetwarzany.
Funkcje
Histereza
stan po załączeniu zasilania, tryb dwóch przekaźników
Histereza
włączona pamięć, tryb dwóch
przekaźników
spadek (awaria) prądu
prąd <100 mA
Po podłączeniu zasilania urządzenia rozpoczyna się odliczanie czasu opóźnienia t1, miga
żółta dioda LED. Oba przekaźniki są załączone. Opóźnienie służy do eliminacji stanu błędu
podczas rozruchu silnika. Po upływie czasu opóźnienia t1 rozpoczyna się nadzór COS φ.
O ile wartość COS φ znajduje się w przedziale ustawionego górnego oraz dolnego progu,
załączone są oba przekaźniki, świeci żółta dioda LED.
O ile wartość COS φ znajduje się poza ustawionymi progami (> COS φ max lub < COS φ
min), występuje stan błędu - rozpoczyna się odliczanie opóźnienia t2, równocześnie miga
czerwona dioda LED korespondująca z przekroczeniem progów COS φ. Po odliczeniu cza-
su t2 czerwona dioda LED świeci i odpowiedni przekaźnik rozłączy.
O ile wartość COS φ wróci do ustawionych progów, rozpoczyna się odliczanie czasu t1,
miga żółta dioda LED jednocześnie z odpowiednią czerwoną diodą LED.
Po odliczeniu czasu opóźnienia żółta dioda LED przestaje migać, odpowiednia czerwona
dioda LED gaśnie, przekaźnik załączy.
W przypadku niskiego nadzorowanego prądu (<100mA) lub awarii zasilania sygnalizowa-
ny jest błąd poprzez równoczesne miganie obydwu czerwonych diod LED. Po przywró-
ceniu napięcia lub nadzorowanego prądu przekaźnik wraca do stanu normalnego, gdzie
nadzorowana jest wartość COS φ.
Przy wyłączonej pamięci (DIP switch 2 OFF) oraz zezwoleniu resetu (DIP switch 1 ON), na-
ciśnięcie przycisku spowoduje osiągnięcie stanu załączenia zasilania, tzn. miganie żółtej
diody LED, oba przekaźniki są załączone, rozpoczyna się odliczanie opóźnienia t1.
Przy załączonej pamięci (DIP switch 2 ON) stan błędu (wysoka lub niska wartość COS φ)
podtrzymany jest do momentu resetu (naciśnięcie przycisku RESET).
