Elkay LL671-14*1D Manuel d'installation

97350C (Rev. B - 11/02)

LL671-14*1D, 2D

PAGE 1

With FLEXI-GUARD®

Installation/Care/Use Manual

USES HFC-134A REFRIGERANT

FIG. 1

SEE FIG. 4 7

SEE FIG. 3

27 & 30

22, 23,

24, & 25

17, 18,

19, & 20

15 & 16

31 & 32

97350C (Rev. B - 11/02)

LL671-14*1D, 2D

PAGE 2

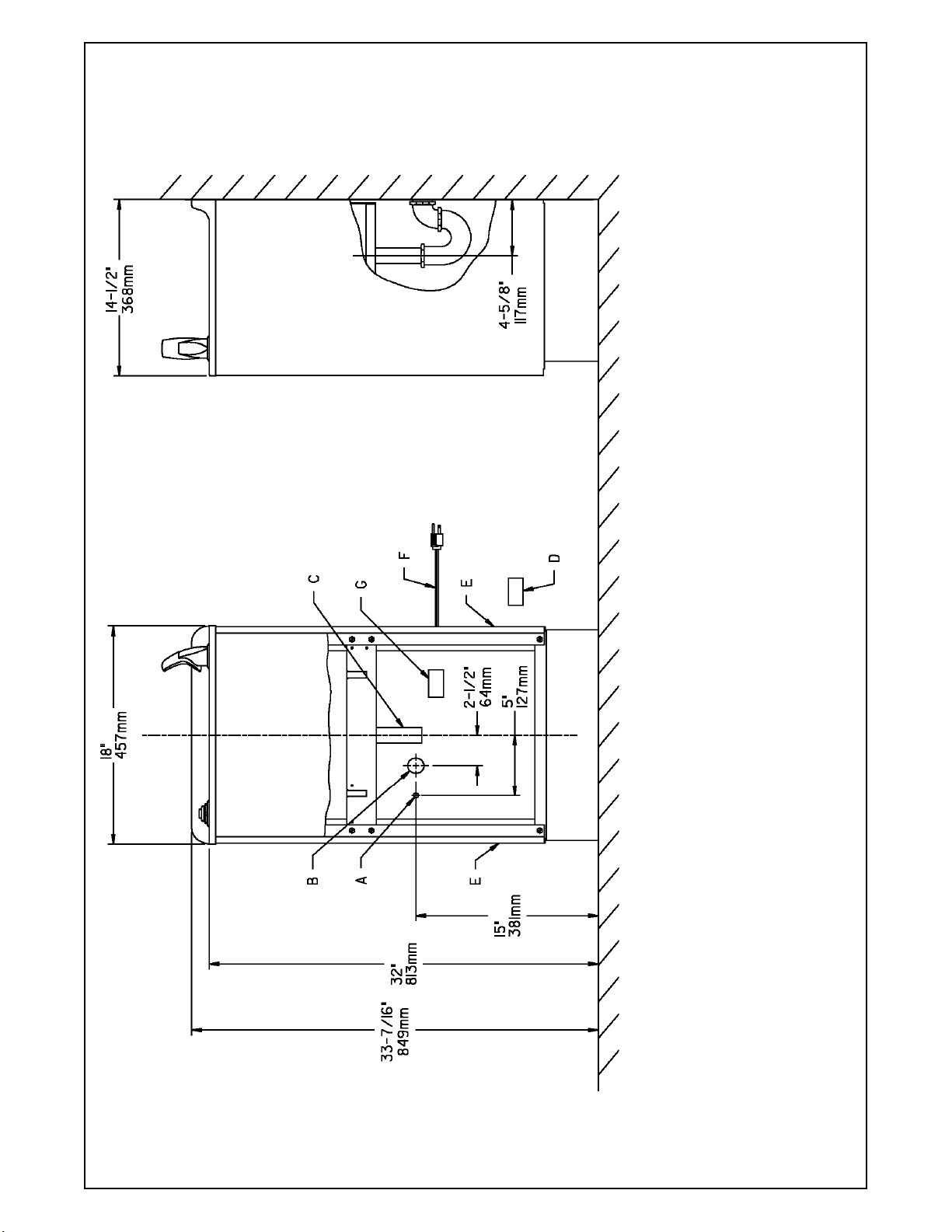

FIG. 2

E = INSURE PROPER VENTILATION BY MAINTAINING 4" (102mm) (MIN.) CLEARANCE FROM CABINET LOUVERS TO WALL.

ASEGURE UNA VENTILACIÓN ADECUADA MANTENIENDO UN ESPACIO E 4" (102mm) (MÍN.) DE HOLGURA ENTRE LA

REJILLA DE VENTILACIÓN DEL MUEBLE Y LA PARED

ASSUREZ-VOUS UNE BONNE VENTILATION EN GARDANT 4" (102mm) (MIN.) ENTRE LES ÉVENTS DE LENCEINTE ET LE

MUR.

F = POWER CORD 4 FEET (1219mm) LONG

CABLE ELÉCTRICO DE 4 PIE (1219mm), DE LARGO

CORDON DALIMENTATION 4' (1219mm)

G = ALT. ELECTRICAL OUTLET LOCATION

UBICACIÓN ALT. DE LA TOMA DE ELECTRICIDAD

EMPLACEMENT ALTERNATIF DE LA PRISE DE COURANT

FINISHED FLOOR

PISO ACABADO

PLANCHER FINI

LEGEND/LEYENDA/LÉGENDE

A = RECOMMENDED WATER SUPPLY LOCATION 3/8 O.D. UNPLATED COPPER TUBE CONNECT STUB OUT 1-1/2 IN. (38mm)

FROM WALL SHUT OFF BY OTHERS

SE RECOMIENDA UBICAR ELTUBO CORTO DE CONEXIÓN ALTUBO DE COBRE SIN CHAPAR DE 3/8" DE DIÁM. EXT.A 1-1/2"

(38 mm) FUERA DE LA LLAVE DE PASO EN LA PARED COLOCADA POR TERCEROS.

EMPLACEMENT RECOMMANDÉ D'ALIMENTATION EN EAU PAR TUBE EN CUIVRE NON PLAQUÉ DE 3/8 PO. (9,5 mm) D.E.

CONNECTANT UNE TUYAUTERIE DE 1-1/2 PO. (38 mm) DEPUIS LE ROBINET D'ARRÊT FOURNI PAR D'AUTRES.

B = RECOMMENDED LOCATION FOR WASTE OUTLET 1-1/4 O.D. DRAIN

UBICACIÓN RECOMENDADAPARAEL DRENAJE DE SALIDADE AGUA, DE 1¼ DE DIÁMETRO.

EMPLACEMENT RECOMMANDÉ POUR LE DRAIN DE D.E. 1-1/4" DE SORTIE DEAU.

C = 1-1/4 TRAP NOT FURNISHED

PURGADOR DE 1¼ NO PROPORCIONADO

SIPHON 1-1/4 NON FOURNI

D = ELECTRICAL OUTLET LOCATION

UBICACIÓN DE LA TOMA DE ELECTRICIDAD

EMPLACEMENT DE LA PRISE DE COURANT

97350C (Rev. B - 11/02)

LL671-14*1D, 2D

PAGE 3

FIG. 3

FIG. 4

NOTE:

WHEN INSTALLING REPLACEMENT

BUBBLER AND PEDESTAL, TIGHTEN

NUT (ITEM 12) ONLY TO HOLD PARTS

SNUG IN POSITION.

DO NOT OVER TIGHTEN.

BASIN

Stream height is factory set at 35 PSI. If supply pressure varies

greatly from this, remove Items 1 & 2 and adjust screw on

Item 4. Clockwise adjustment will raise stream and counter-clockwise

adjustment will lower stream. For best adjustment, stream should hit

basin approximately 6-1/2" (165mm) from bubbler.

BASIN

97350C (Rev. B - 11/02)

LL671-14*1D, 2D

PAGE 4

PRINTED IN U.S.A.

PARTS LIST 115V

ITEM NO. PART NO. DESCRIPTION

22*

RIGHT

PANEL

FRONT

PANEL

LEFT

PANEL

COLOR

TABLE

Gray Beige

Almond

Stainless Steel

Sandalwood

Granite

Light Gray

21073C

21473C

21081C

21471C

27162C

28388C

21072C

21472C

21080C

21470C

27159C

28387C

20675C

20676C

20672C

21454C

27150C

21455C

*INCLUDES RELAY & OVERLOAD. IF UNDER WARRANTY, REPLACE

WITH SAME COMPRESSOR USED IN ORIGINAL ASSEMBLY.

NOTE: All correspondence pertaining to any of the above water coolers

or orders for repair parts MUST include Model No. and Serial No. of cooler,

name and part number of replacement part.

31440C

31430C

35764C

31028C

35768C

22*

Power Cord

Fan Motor

Compressor Serv. Pak

Overload/Relay Assy

Relay Cover

PART. NO. DESCRIPTIONITEM NO.

220/240v 50/60 Hz

Cover

Button

Regulator Retaining Nut

Regulator

Hex Nut

Regulator Holder

Basin

Bubbler Assy

Orifice Assy

Housing Assy

Pedestal

Bubbler Locknut

Cold Control

Power Cord

Condenser

Fan Shroud

Fan Motor

Fan Blade

Fan Bracket

Fan Blade Nut

Drier

Compressor Serv. Pak

Overload/Relay Assy

Relay Cover

Electrical Shield

Strainer

Precooler

Heat Exchanger

Evaporator

Receptor-Drain

Base

Angle

40089C

40048C

15005C

61313C

40169C

50986C

20776C

56073C

40322C

56011C

55997C

75580C

31513C

31502C

61013C

21516C

31490C

30664C

20239C

70018C

66202C

35762C

31027C

35766C

194243901550

55996C

45693C

66229C

66505C

50368C

27247C

27248C
