A9 TANGAMPEREMETER MED ÅPEN TANGKJEFT 9
Motstandsmåling (resistans)
1. Sett den sorte måleledningen i COM terminalen og den røde måleledningen i den positive
V•Hz%•Ω•CAP• •TEMP terminalen.
2. Sett funksjonsvelgeren til Ω•CAP• posisjon.
3. Bruk MODE knappen til åvelge Resistans måling.
4. Koble målespissene over kretsen eller komponenten under test.

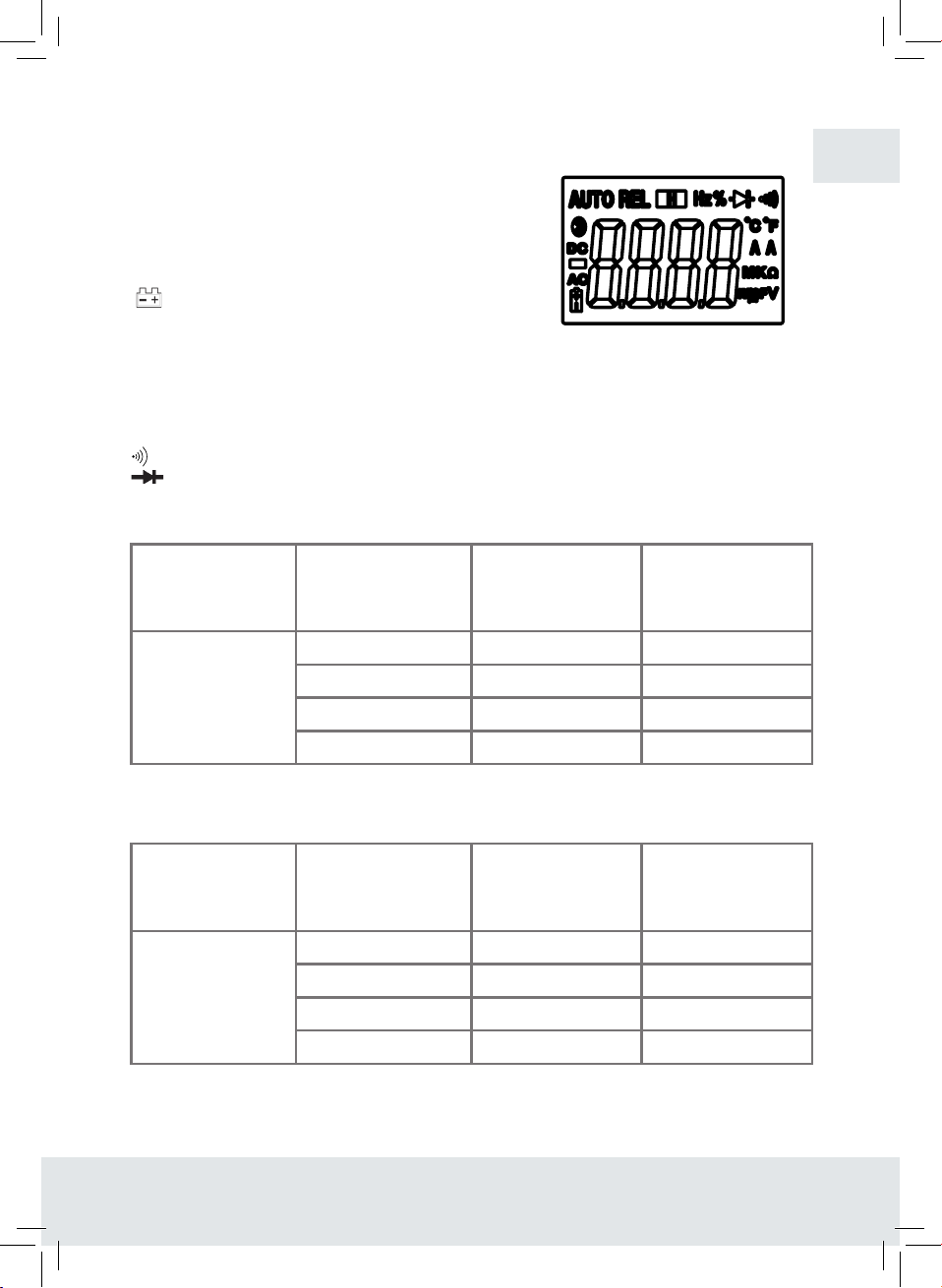

5. Les av motstandsverdien på LCD display.
Merk: når denne posisjon er valgt kan ikke Data Hold og bakgrunnsbelysning brukes.
Kontinuitetsmåling (“summing”)
1. Sett den sorte måleledningen i COM terminalen og den røde måleledningen i den positive
V•Hz%•Ω•CAP• •TEMP terminalen.
2. Sett funksjonsvelgeren til Ω•CAP• posisjon.
3. Bruk MODE knappen til åvelge kontinuitet ”summer” “ ”. Displayikon vil skifte når MODE
knappen trykkes inn.
4. Koble målespissene over kretsen eller komponenten under test.
5. Dersom motstanden er under 50Ωvil en tone høres.
Kapasitansmåling
ADVARSEL: For å unngå elektrisk støt må kondensator lades ut før måling.
1. Sett funksjonsvelgeren til Ω•CAP• posisjon.
2. Sett inn sort måleledning i den negative COM terminalen og rød måleledning i
V•Hz%•Ω•CAP• •TEMP terminalen.
3. Bruk MODE knappen for å velge CAP måling.
4. Koble målespissene over kretsen eller komponenten under test.
5. Les av kapasitansverdien på display.
6. Displayet vilvise riktig desimaltegn og verdi.
Merk: Når denne posisjonen er valgt kan ikke Dato Hold og bakgrunnslys funksjonen brukes.
For svært store verdier i kapasitansmåling kan det ta flere minutter før den endelige avlesingen
stabiliseres.
Diodemåling
1. Sett den sorte måleledningen i COM terminalen og den røde måleledningen i den positive
V•Hz%•Ω•CAP• •TEMP terminalen.
2. Sett funksjonsvelgeren til Ω•CAP• posisjon. Bruk MODE knappen til åvelg diode
funksjonen hvis nødvendig (diode symbolet vises på LCD display ved diodetest modus).
3. Holde testprobespissene til diode eller halvleder under test.
4. Reversere ledningspolaritet ved å reversere de røde og svarte ledningene.
5. Dioden kan evalueres som følger: Hvis en avlesning viser en verdi (typisk 0.400Vtil 0.900V) og
den andre lesing viser OL, er dioden god. Hvis begge målingene viser OL er enheten åpen. Hvis
begge målingene er svært små eller ‘0’ er enheten kortsluttet.
Merk: Når denne posisjonen er valgt kan ikke Dato Hold og bakgrunnslys funksjonen brukes.
