Electrolux DD 6591 Manuel utilisateur

Benutzerinformation

Gebruiksaanwijzing

Notice d'utilisation

User manual

Dunstabzugshaube

Afzuigkap

Hotte

Cooker Hood

DD 6591

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Benutzerinformation sorgfältig durch.

Beachten Sie vor allem den Abschnitt „Sicherheit“ auf den ersten

Seiten. Bewahren Sie bitte diese Benutzerinformation zum späteren

Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des

Gerätes weiter. Wir sind für Sie da:

montags bis freitags

8.00 bis 20.00 Uhr

samstags

10.00 bis 14.00 Uhr.

Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den

Einsatz Ihres Gerätes betrifft. Natürlich nehmen wir auch gern

Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum

Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter

zu verbessern.

• Bei technischen Problemen steht Ihnen unser

WERKSKUNDENDIENST

in Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern

finden Sie im Abschnitt „Kundendienststellen“).

Beachten Sie dazu auch den Abschnitt „Service“.

•

AEG DIRECT

INFO SERVICES 0180 - 555 45

Entsorgung

Verpackungsmaterial entsorgen

• Alle Verpackungsteile sind recyclebar, Folien und Hartschaumteile

entsprechend gekennzeichnet. Verpackungsmaterial und

eventuelles Altgerät bitte ordnungsgemäß entsorgen.

•Die nationalen und regionalen Vorschriften und die

Materialkennzeichnung (Materialtrennung, Abfallsammlung,

Wertstoffhöfe) beachten.

Entsorgungshinweise

• Das Gerät darf nicht mit dem Hausmüll entsorgt werden.

• Auskunft über Abholtermine oder Sammelplätze sind bei der

örtlichen Stadtreinigung oder der Gemeindeverwaltung erhältlich.

• Warnung! Ausgediente Altgeräte vor der Entsorgung unbrauchbar

machen. Netzkabel abtrennen (nachdem der Netzstecker gezogen

bzw. bei Festanschluß der Anschluß durch einen Fachmann

demontiert wurde).

Inhalt

Sicherheitshinweise ......................................................................... 4

für den Benutzer.................................................................................. 4

für den Küchenmöbel-Monteur ............................................................. 5

Allgemeines ...................................................................................... 7

Abluftbetrieb ........................................................................................ 7

Umluftbetrieb ....................................................................................... 7

Bedienung der Dunstabzugshaube ................................................. 8

Wartung und Pflege ......................................................................... 9

Metallfettfilter ...................................................................................... 9

Aktivkohlefilter ................................................................................... 10

Austausch der Lampe(n) ....................................................................11

Reinigung .........................................................................................11

Sonderzubehör ................................................................................11

Kundendienst .................................................................................. 12

Technische Daten ........................................................................... 13

Zubehör/Montagematerial .................................................................. 13

Elektroanschluß .............................................................................. 14

Erstanschluß .................................................................................... 15

Befestigung des Glasschirms............................................................ 15

Befestigung ....................................................................................... 16

Sicherheitshinweise

für den Benutzer

• Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets

abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das

Gerät beschädigt wird. Unbedingt zu vermeiden sind offene

Feuerstellen bei Öl-, Gas- und Kohleherden.

• Außerdem ist beim Fritieren über einem Herd/Mulde das zum

Fritieren verwendete Gerät während des Betriebes zu

beaufsichtigen.

• Das im Fritiergerät enthaltene Öl kann sich durch Überhitzung

selbst entzünden.

• Bei Verwendung von verschmutztem Öl kann noch leichter

Selbstentzündung entstehen.

• Es wird darauf hingewiesen, daß durch Überhitzung große

Brandgefahr besteht.

•Flambieren ist unter der Dunstabzugshaube nicht erlaubt.

•Bei allen Arbeiten an der Dunstabzugshaube, auch beim

Lampenwechsel, ist das Gerät vom Stromnetz zu trennen.

(Schraubsicherungen aus der Fassung herausnehmen bzw.

Sicherungsautomaten abschalten).

• Es ist wichtig, die Filterwechsel bzw. Reinigungsintervalle

einzuhalten.

Bei Nichtbeachtung besteht infolge von Fettablagerung

Feuergefahr.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie

2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist

vorliegendes Gerät mit einer Markierung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die

Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten

Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein

solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen

nach sich ziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist

folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es

weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht

zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer

getrennten Sammlung für Elektro- und Elektronikgeräte.

Die Entsorgung muss gemäß den örtlichen Bestimmungen zur

Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer

Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll

oder an den Händler, bei dem Sie dieses Gerät erworben haben, um

weitere Informationen über Behandlung, Verwertung und

Wiederverwendung dieses Produkts zu erhalten.

für den Küchenmöbel-Monteur

• Das Abluftrohr muß bei Abluftbetrieb vorzugsweise den

Orignaldurchmesser des Gerätes haben.

Achtung! Das Abluftrohr und die Befestigungsmanschetten sind

nicht im Lieferumfang inbegriffen und müssen gesondert erworben

werden.

• Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen

und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-

Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst

erfragen.

•Bei Montage der Dunstabzugshaube sind folgende

Mindestabstände von der Kochstellen-Oberkante bis

Unterkante der Dunstabzugshaube einzuhalten:

Elektroherde 650 mm

Gasherde 750 mm

Wenn die Installationsanweisungen des Gaskochgeräts einen

größeren Abstand vorgeben, ist dieser zu berücksichtigen.

• Bei gleichzeitigem Betrieb einer Dunstabzugshaube im Abluftbetrieb

und Feuerstätten darf im Aufstellraum der Feuerstätte der

Unterdruck nicht größer als 4Pa (4x10-5 bar) sein.

• Die Abluft darf nicht in einen Rauch- oder Abgasschornstein

eingeleitet werden. Das Einleiten der Abluft in einen Schacht, der der

Entlüftung von Aufstellungsräumen von Feuerstätten dient, ist nicht

zulässig.

• Für die Abluftführung sind grundsätzlich die behördlichen

Vorschriften einzuhalten.

• Bei Betrieb als Abluftgerät ist für eine ausreichende

Zuluftöffnung in etwa der Größe der Abluftöffnung zu sorgen.

• Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame

Betrieb von Dunstabzugshauben und kamingebundenen

Feuerungsstätten, wie Kohle- oder Ölöfen und Gas-Thermen im

selben Raum, bestimmten Einschränkungen.

• Der gemeinsame, gefahrlose Betrieb von kamingebundenen

Geräten und Dunstabzugshauben ist nur gewährleistet, wenn Raum

und/oder Wohnung (Raum-Luftverbund) durch eine geeignete

Zuluftöffnung von ca. 500-600 cm2von außen belüftet sind und

dadurch bei laufender Dunstabzugshaube Unterdruck vermieden

wird.

• Im Zweifelsfalle Rat und Zustimmung des zuständigen Bezirks-

Schornsteinfegermeisters oder der örtlichen Baubehörde einholen.

• Da in Räumen ohne Feuerungsstätte die Regel gilt: “Zuluftöffnung

so groß wie Abluftöffnung”, kann durch eine größere Öffnung als

500-600 cm2der Wirkungsgrad der Ablufteinrichtung beeinträchtigt

werden.

• Der Betrieb der Dunstabzugshaube als Umlufthaube ist unter den

genannten Umständen gefahrlos und unterliegt nicht den

obengenannten Vorschriften.

• Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann

optimal, wenn folgendes beachtet wird:

- kurze, gerade Abluftstrecken

- möglichst wenige Rohrbögen

- Verlegung der Rohre nicht in spitzen Winkeln, sondern in flachen

Bögen

- möglichst große Rohrdurchmesser (vorzugsweise

Originalauslass-Durchmesser beibehalten).

• Bei Nichtbeachtung dieser Grundsätze muß mit drastischen

Leistungsverlusten und erhöhten Betriebsgeräuschen gerechnet

werden.

Allgemeines

• Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann

durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als

Umluftgerät verwendet werden.

• Für den Umluftbetrieb wird der Original-Aktivkohlefilter aus dem

Sonderzubehör benötigt.

Abluftbetrieb

• Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden

Rohres ins Freie geleitet. Bild 1.

• Das Abluftrohr muß bei Abluftbetrieb denselben Durchmesser wie

der Gebläseaustrittstutzen haben, um die spezifizierten

Leistungswerte zu erreichen.

Umluftbetrieb

• Die Luft wird gefiltert und in den

Raum zurückgeführt. Bild. 2

• Für den Umluftbetrieb wird der

Original-Aktivkohlefilter aus dem

Sonderzubehör benötigt.

Abluftrohr für

Küchengerüchen

Bild 1

Bild 2

Bedienung der Dunstabzugshaube

• Die Dunsthaube ist mit einem Motor mit regelbarer Drehzahl

ausgerüstet. Es ist ratsam, die Dunsthaube einige Minuten vor Beginn

des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem

Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt

werden.

Auf der Vorderseite des Gerätes befinden sich die Schalter:

1. Die Taste ON/OFF Licht

2. Die Taste ON/OFF Geschwindigkeit (Potenz) des Abzugs

Notiere: wenn man diese Taste drückt, stellt die Abzugshaube die

letzte Geschwindigkeit (Potenz) des ausgewählten Abzugs vor dem

ausschalten wieder her.

3. Die Taste reset Anzeiger für Filter-Sättigung: die Taste für einige

Sekunden drücken, um die Sättigung-Anzeige zu reseten.

Achtung! dieser Vorgang darf nur durchgeführt werden nachdem eine

Instandhaltung der Filter durchgeführt wurde.

4. Display - Visualisieren:

Geschwindigkeit (Potenz) des ausgewählten Abzugs

Die Sättigung der Fettfilter: auf dem Display wird der Buchstabe F

angezeigt

Die Sättigung der Kohlefilter: auf dem Display wird der Buchstabe C

angezeigt

Notiere: der Buchstabe C wird auch angezeigt wenn der Filter nicht

installiert ist (die Funktion der Haube inAbluftversion ), trotzdem die

Taste 3 drücken wie oben beschrieben wird um den reset

durchzuführen.

Timer in Betrieb setzen: auf dem Display erscheint der Buchstabe

“t”.

5. Steigerungstaste für die Geschwindigkeit (Potenz) desAbzugs

6. Verminderungstaste für die Geschwindigkeit (Potenz) desAbzugs

7. Timer ON/OFF: Wenn man diese Taste drückt, wird jede

Geschwindigkeit (Potenz) des ausgewählten Abzugs weiterhin für

5 min weiterarbeiten, danach schaltet sich die Haube aus. Die

Taste 5 oder 6 drücken, um den Timer vorzeitig auszuschalten.

1234567

Wartung und Pflege

•Bevor irgendwelche Wartungsarbeiten ausgeführt werden,

muss die Dunstabzugshaube vom Stromnetz getrennt werden.

Metallfettfilter

• Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen

entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei

Abluft- als auch bei Umluftbetrieb, verwendet.

Metallfettfilter sollen alle 4 Wochen im Geschirrspüler bzw. von

Hand gereinigt werden.

Öffnen der Metallfettfilter

• Schieben Sie den Metallfettfilter zuerst zur Rückseite des Gerätes

hin und ziehen Sie ihn dann nach unten heraus.Bild 3.

Handreinigung

Metallfettfilterkassette ca. 1 Stunde in heißem Wasser mit

fettlösendem Reinigungsmittel einweichen und danach mit heißem

Wasser abbrausen. Vorgang evtl. wiederholen. Abgetrocknete

Kassette wieder einbauen.

Geschirrspüler

Metallfettfilterkassette in Geschirrspüler stellen. Reinigung bei

stärkstem Reinigungsprogramm und höchster Temperatur, mind.

65°C. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder

einbauen.

Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu

leichten Farbveränderungen kommen, die jedoch keinen

Einfluß auf die Funktion haben.

• Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine

scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!

Bild 3

Aktivkohlefilter

• Der Aktivkohlefilter muß dann verwendet werden, wenn man die

Dunstabzugshaube als Umluftgerät einsetzen möchte.

• Dazu wird der Original Aktivkohlefilter (siehe Sonderzubehör)

benötigt.

•Austausch des Aktivkohlefilters

Im allgemeinen müssen Aktivkohlefilter zumindest einmal alle vier

Monate ausgewechselt werden.

Dieser Filter kann weder gewaschen noch wiederverwendet

werden. Um eine einwandfreie Aufnahme der Gerüche zu

garantieren, muss das Aktivkohlevolumen auf die Luftleistung der

Haube abgestimmt sein. In diesem Fall garantiert die hohe Qualität

der Aktivkohle bei normalem Einsatz der Dunstabzugshaube eine

effiziente Aufnahme von Küchengerüchen für cirka vier Monate.

Deshalb sollten nur Originalfilter verwendet werden, die regelmäßig

ausgetauscht werden müssen.

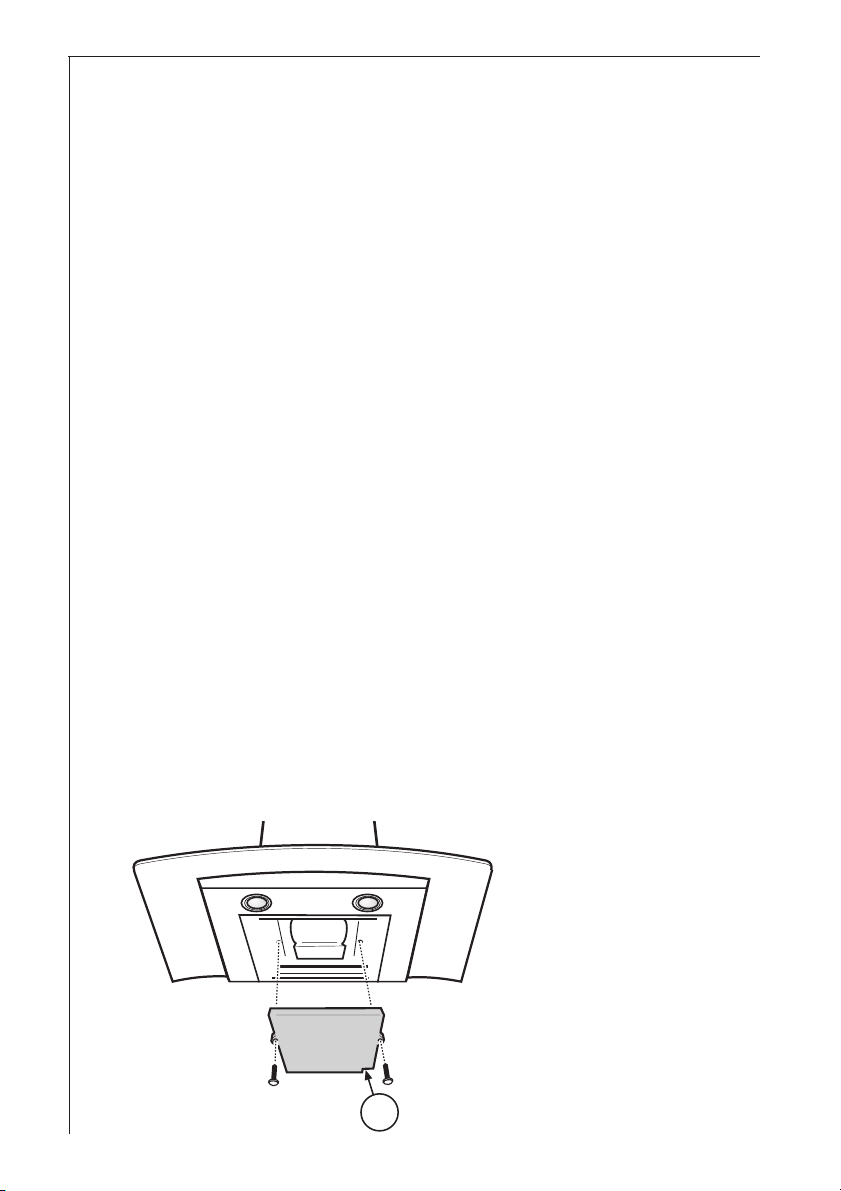

Montage - Bild 4

Den Fettfilter entfernen

Den Kohlefilter einordnen als Abdeckung zum Schutz für den Ab-

zugsmotor mit Befestigung der zwei Ausstattungsschrauben.

Wieder einsetzen der Fettfilter.

•Zum Ausbau in umgekehrter Reihenfolge vorgehen.

• Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine

scharfe Reinigungsmittel, Bürste oder Scheuersand verwenden!

• Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die E-

Nr. angeben. Diese Daten sind auf dem Typenschild an der

Innenseite des Gerätes zu finden.

• Aktivkohlefilter beim Kundendienst bestellen.

Bild 4

Wenn der Kohlefilter eingeordnet wird

Achtung, auf den elektrischen Kabel.

Table des matières

Langues :

Autres manuels Electrolux hotte de ventilation

Electrolux

Electrolux CHDL 4150 Fiche technique

Electrolux

Electrolux EFC90400X Manuel utilisateur

Electrolux

Electrolux AEG DD9663-M Manuel utilisateur

Electrolux

Electrolux EFC 9411 Manuel utilisateur

Electrolux

Electrolux E:Line ERCE90AS Manuel utilisateur

Electrolux

Electrolux VERSA Manuel utilisateur

Electrolux

Electrolux ICON RH36WCT6GS Manuel utilisateur

Electrolux

Electrolux EFA90245X Manuel utilisateur

Electrolux

Electrolux IHGL9031CN Manuel utilisateur

Electrolux

Electrolux EFP 60202 Fiche technique

Electrolux

Electrolux EFC9630 Manuel utilisateur

Electrolux

Electrolux EFC 6420 Manuel utilisateur

Electrolux

Electrolux EFP 936 G Manuel utilisateur

Electrolux

Electrolux DCE3960HM Manuel utilisateur

Electrolux

Electrolux EFC 650 Manuel utilisateur

Electrolux

Electrolux EFF55680BX Manuel utilisateur

Electrolux

Electrolux ECVW3062AS Manuel utilisateur

Electrolux

Electrolux RH42PC60GSB Manuel utilisateur

Electrolux

Electrolux RCD990S Manuel utilisateur

Electrolux

Electrolux EFT 9460 Manuel utilisateur

Electrolux

Electrolux WRH605I Series Manuel utilisateur

Electrolux

Electrolux EFT 60465 OX Manuel utilisateur

Electrolux

Electrolux DD 8625 Manuel utilisateur

Electrolux

Electrolux RH30WC55GS Manuel utilisateur

Manuels hotte de ventilation populaires d'autres marques

emmeti

emmeti RECUPA MED A-140 Mode d’emploi

Nibe

Nibe F135 Manuel utilisateur

Kuppersberg

Kuppersberg INTRO 60 Instructions d'installation et d'entretien

Zephyr

Zephyr Spruce AK9834BS Guide d'installation

Hisense

Hisense MH6INBG Manuel utilisateur

Miele

Miele DA 1255 Manuel utilisateur

Broan

Broan 46000 Manuel utilisateur

GE Profile PV977 Instructions originales

FALMEC

FALMEC FFRIA24W5FS Manuel utilisateur

Whirlpool

Whirlpool RH2600XL-1 SERIES Manuel utilisateur

Küppersbusch

Küppersbusch DX ISLA Manuel utilisateur

ETNA

ETNA AV360RVS Manuel utilisateur

JUNO

JUNO JDF603E6 Manuel utilisateur

Miele

Miele DA 6708 D Manuel utilisateur

Tricity Bendix

Tricity Bendix LE 150 Manuel

AEG

AEG X68163BV1 Manuel utilisateur

AEG

AEG 125 D Manuel utilisateur

Smeg

Smeg KSEV97X Manuel utilisateur
