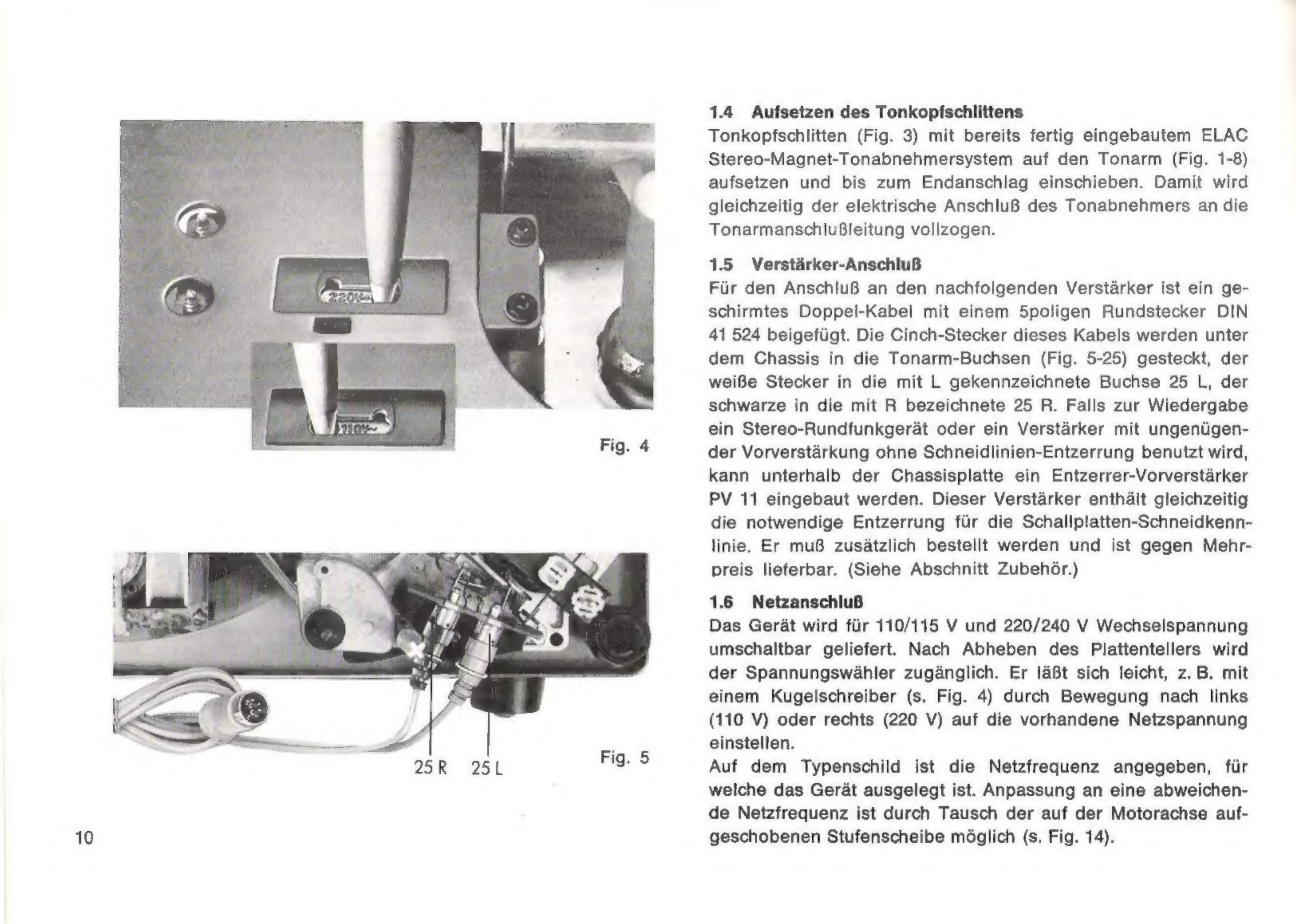

10
1.4
Aufsetzen
des
Tonkopfschlittens

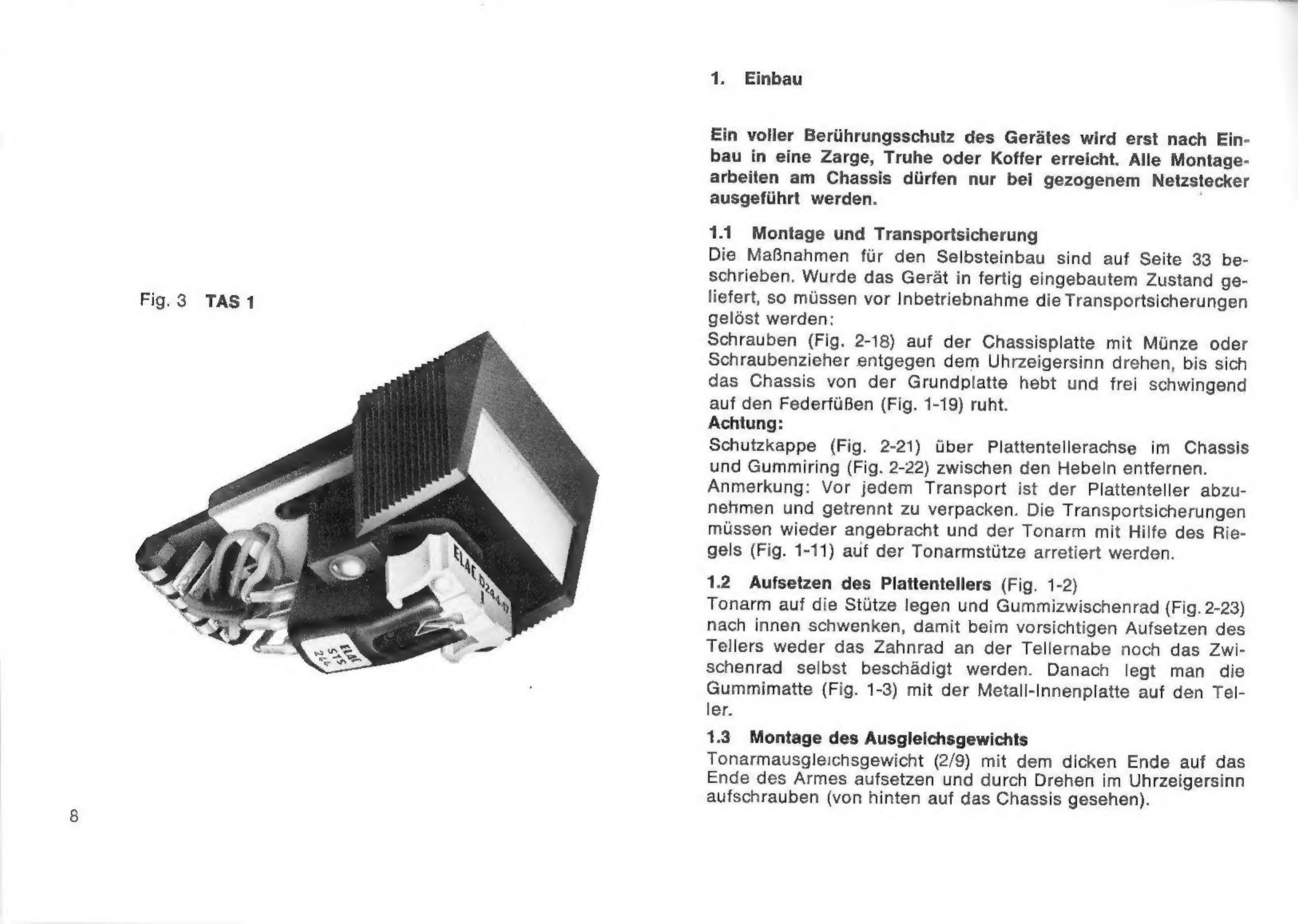

Tonkopfschlitten
(Fig.
3)
mit
bereits
fertig
eingebautem
ELAC
Stereo-Magnet-Tonabnehmersystem
auf
den
Tonarm

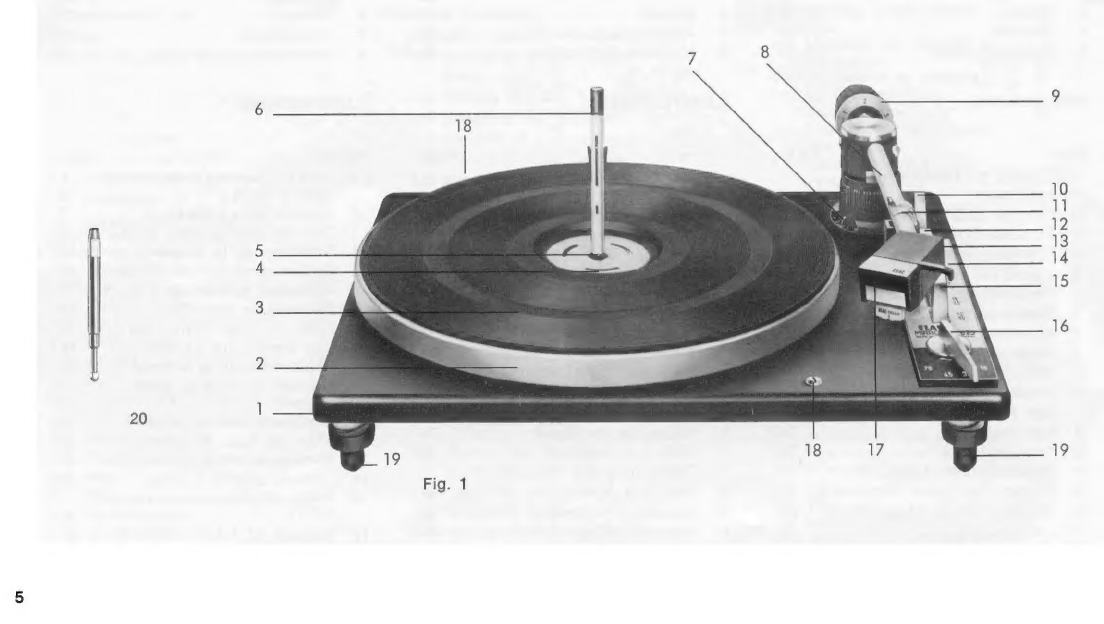

(Fig.
1-8)
aufsetzen
und
bis
zum
Endanschlag
einschieben.
Damit
wird
gleichzeitig
der
elektrische
Anschluß
des
Tonabnehmers
an
die
Tonarmanschlußleitung
vollzogen.
1.5
Verstärker-Anschluß
Für
den
Anschluß
an
den
nachfolgenden
Verstärker
ist
ein
ge-
schirmtes
Doppel-Kabel
mit
einem
5poligen
Rundstecker
DIN
41
524
beigefügt.
Die
Cinch-Stecker
dieses
Kabels
werden
unter
dem
Chassis
in
die
Tonarm-Buchsen
(Fig.
5-25)
gesteckt,
der
weiße
Stecker
in
die
mit
L
gekennzeichnete
Buchse
25
L,
der
schwarze
in
die
mit
R
bezeichnete
25
R.
Falls
zur
Wiedergabe
ein
Stereo-Rundfunkgerät
oder
ein
Verstärker
mit
ungenügen-
der
Vorverstärkung
ohne
Schneidlinien-Entzerrung
benutzt
wird,
kann
unterhalb
der
Chassisplatte
ein
Entzerrer-Vorverstärker
PV
11
eingebaut
werden.
Dieser
Verstärker
enthält
gleichzeitig
die
notwendige
Entzerrung
für
die
Schallplatten-Schneidkenn-
linie.
Er
muß
zusätzlich
bestellt
werden
und
ist
gegen
Mehr-
preis
lieferbar.
(Siehe
Abschnitt
Zubehör.)
1.6
Netzanschluß
Das
Gerät
wird
für
110/115
V
und
220/240
V
Wechselspannung
umschaltbar
geliefert.
Nach
Abheben
des
Plattentellers
wird
der
Spannungswähler
zugänglich.
Er
läßt
sich
leicht,
z.B.
mit
einem
Kugelschreiber
(s.
Fig.
4)
durch
Bewegung
nach
links
(110
V)
oder
rechts
(220
V)
auf
die
vorhandene
Netzspannung
einstellen.
Auf
dem
Typenschild
ist
die
Netzfrequenz
angegeben,
für
welche
das
Gerät
ausgelegt
ist.
Anpassung
an
eine
abweichen-
de
Netzfrequenz
ist
durch
Tausch
der
auf
der
Motorachse
auf-
geschobenen
Stufenscheibe
möglich
(s.
Fig.
14).
