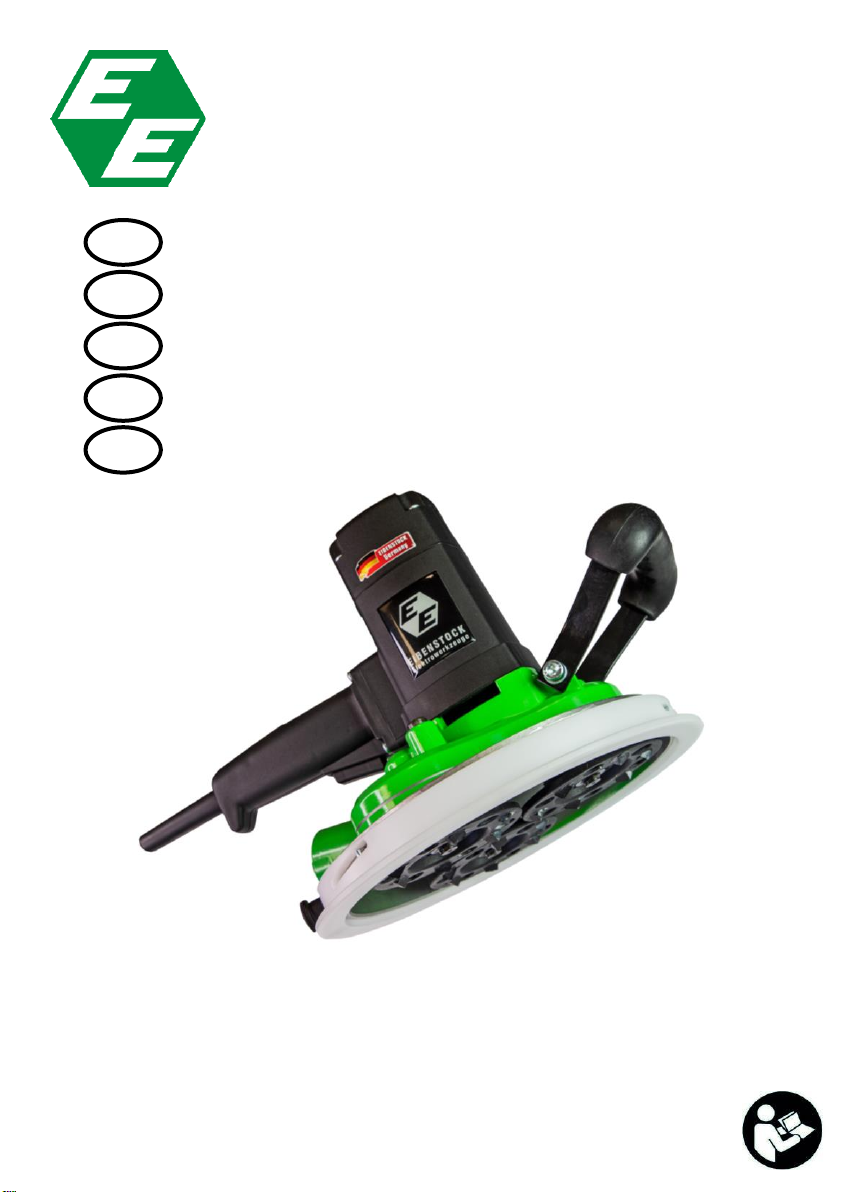

EPF 200-3

DEUTSCH

Wichtige Hinweise

Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der

Maschine dargestellt:

Vor Inbetriebnahme der Maschine

Bedienungsanleitung lesen.

Arbeiten Sie konzentriert und lassen Sie Sorgfalt

walten.

Halten Sie Ihren Arbeitsplatz sauber und

vermeiden Sie Gefahrensituationen.

Vorkehrungen zum Schutz des Bedieners

treffen.

Beim Arbeiten sollten Sie Schutzbrille, Gehörschutz, Staubschutzmaske,

Schutzhandschuhe und feste Arbeitskleidung tragen!

Gehörschutz tragen

Schutzbrille tragen

Staubschutzmaske benutzen

Schutzhandschuhe tragen

Warnhinweise

Warnung vor allgemeiner Gefahr

Warnung vor gefährlicher elektrischer Spannung

Warnung vor heißer Oberfläche

Reiß- bzw. Schneidgefahr

Technische Daten

Sanierungsfräse EPF 200-3

Nennspannung:

230 V ~

Leistungsaufnahme:

1500 W

Nennstrom:

6,8 A

Frequenz:

50 / 60 Hz

Leerlaufdrehzahl:

3000 min-1

Max. Scheibendurchmesser:

100 mm

Arbeitsdurchmesser:

200 mm

Werkzeugaufnahme:

3xØ22,2mm

Schutzklasse:

Schutzgrad:

IP 20

Gewicht:

ca. 5,4 kg

Bestellnummer

0651M000

Funkentstörung nach: EN 55014 und EN 61000

Lieferbares Sonderzubehör:

Bezeichnung

Bestellnummer

PKD-Schleifteller Ø 100mm

37125000

HM-Schleifteller Ø 100mm

37131000

Balancer

37433000

Industriestaubsauger DSS 35 M iP

09919000

Industriestaubsauger DSS 25 M

Weitere Informationen zu unseren Produkten sowie zum umfangreichen

Zubehörsortiment finden Sie unter: www.eibenstock.com

Lieferumfang

Sanierungsfräse mit Montagewerkzeug und Bedienungsanleitung im Koffer.

Bestimmungsgemäßer Gebrauch

Die Sanierungsfräse EPF 200-3 ist für den professionellen Einsatz

bestimmt. Mit den für die entsprechende Anwendung geeigneten

Schleiftellern ist die EPF 200-3 zum Abfräsen von Putz und Entfernen von

Kleberresten und Altanstrichen (z.B. Graffiti) in Verbindung mit einem

Industriestaubsauger der Staubklasse M vorgesehen.

Verwenden Sie nur vom Hersteller empfohlene Schleifteller. Diese

haben ein geringes Gewicht und eine hohe Rundlaufgenauigkeit.

Der Einsatz anderer Schleifteller kann zur Überlastung des Gerätes

bzw. zur Beschädigung der Lager und Gefährdung des Bedieners

sowie zum Erlöschen des Garantieanspruches führen.

Sicherheitshinweise

Gefahrloses Arbeiten mit dem Gerät ist nur möglich,

wenn Sie die Bedienungsanleitung vollständig lesen und

die darin enthaltenen Anweisungen strikt befolgen.

Zusätzlich müssen die allgemeinen Sicherheitshinweise

im beigelegten Heft befolgt werden. Lassen Sie sich vor

dem ersten Gebrauch praktisch einweisen. Bewahren Sie

alle Sicherheitshinweise und Anweisungen für die

Zukunft auf.

Wird bei der Arbeit die Anschlussleitung beschädigt oder

durchtrennt, diese nicht berühren, sondern sofort den

Netzstecker ziehen. Gerät niemals mit beschädigter

Anschlussleitung betreiben.

Das Gerät darf nicht feucht sein und nicht in feuchter

Umgebung betrieben werden.

▪Arbeiten Sie nicht in der Nähe von explosiven Stoffen (Benzin,

Verdünnung).

▪Asbesthaltige Materialien dürfen nicht bearbeitet werden.

▪Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen Sie

Schäden nur von einem Fachmann beseitigen. Stecker nur bei

ausgeschalteter Maschine in die Steckdose stecken.

▪Ziehen Sie den Netzstecker, wenn die Sanierungsfräse unbeaufsichtigt

bleibt, bei Auf- und Abbauarbeiten, bei Spannungsabfall, beim

Einsetzen bzw. bei der Montage eines Zubehörteiles.

▪Betreiben Sie das Gerät im Freien über einen Fehlerstrom-

Schutzschalter mit max. 30 mA.

▪Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund

stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im

unbeaufsichtigten Zustand.

▪Überprüfen Sie, dass die auf der Scheibe angegebene Drehzahl gleich

oder größer als die Drehzahl der Maschine ist.

▪Schleifteller müssen sorgsam nach Anweisung des Herstellers

aufbewahrt und gehandhabt werden.

▪Kontrollieren Sie das Zubehör vor seiner Verwendung; keine

abgebrochenen, gesprungenen oder anderweitig beschädigten

Erzeugnisse verwenden.

▪Sorgen Sie dafür, dass das Werkzeug vor Gebrauch korrekt montiert

wurde und lassen Sie es im Leerlauf 30 Sekunden in einer sicheren

Lage laufen. Schalten Sie das Gerät sofort aus, wenn beträchtliche

Schwingungen auftreten oder wenn andere Mängel festgestellt werden.

▪Führen Sie beim Arbeiten das Netz-, das Verlängerungskabel und den

Absaugschlauch immer nach hinten vom Gerät weg.

▪Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist,

bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.

▪Elektrowerkzeuge müssen in regelmäßigen Abständen einer

Sichtprüfung durch den Fachmann unterzogen werden.

▪Nicht in rotierende Teile fassen.

▪Personen unter 16 Jahren dürfen das Gerät nicht benutzen.

▪Halten Sie die Hangriffe trocken, sauber und frei von Öl und Fett.

▪Tragen Sie beim Arbeiten mit dieser Maschine einen Gehör- und

Staubschutz, Schutzbrille sowie Schutzhandschuhe.

▪Stellen Sie sicher, dass Personen im Arbeitsbereich nicht durch

herumfliegende Partikel gefährdet werden.

▪Während des Betriebes Gerät immer mit beiden Händen halten.

▪Vorsicht! Das Werkzeug läuft nach, nachdem die Maschine

abgeschaltet wurde.

Weitere Sicherheitshinweise entnehmen sie bitte der Anlage!

Elektrischer Anschluss

Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung

und -frequenz mit den auf dem Typenschild angegebenen Daten.

Spannungsabweichungen von + 6 % und –10 % sind zulässig.

Die Maschine verfügt über eine Anlaufstrombegrenzung die verhindert,

dass flinke Sicherungsautomaten unbeabsichtigt auslösen.

Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt.

Ein zu schwacher Querschnitt kann zu übermäßigem Leistungsverlust und

zur Überhitzung von Maschine und Kabel führen

Die Maschine verfügt über eine Anlaufstrombegrenzung die verhindert,

dass flinke Sicherungsautomaten unbeabsichtigt auslösen.

Ein-/ Ausschalten

Hinweis:

Aus Sicherheitsgründen kann der Ein-/Ausschalter nicht arretiert werden,

sondern muss während des Betriebes ständig gedrückt bleiben. Um das

Elektrowerkzeug auszuschalten, lassen Sie den Ein-/Ausschalter los.

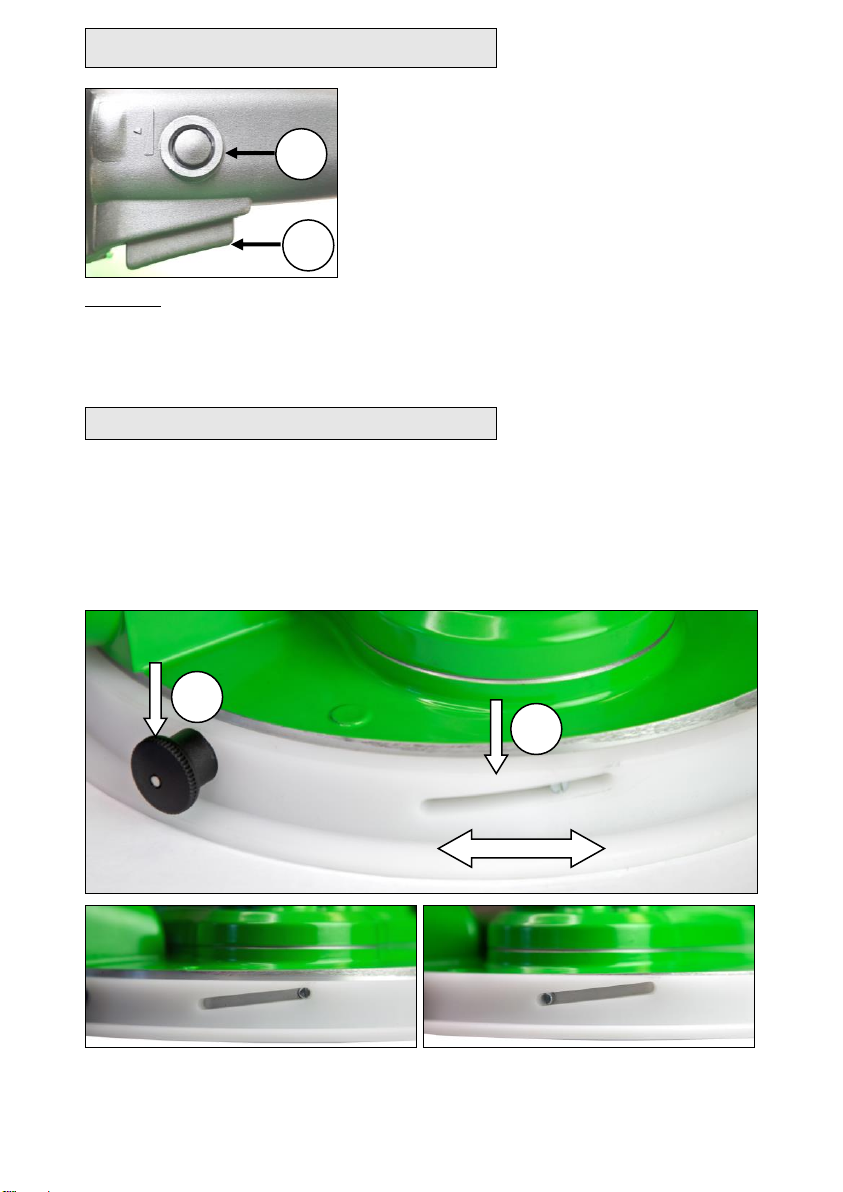

Frästiefeneinstellung

Die EPF 200-3 verfügt über eine Frästiefeneinstellung an der Schutzhaube.

Die Frästiefe kann, abhängig von der Abnutzung der Frässcheiben, bis

max. 5mm eingestellt werden.

Lösen Sie dazu die Rändelschraube (1).

Stellen Sie durch Verdrehen des Tiefenanschlages (2) die gewünschte

Frästiefe ein. Ziehen Sie die Rändelschraube (1) wieder fest an.

minimale Frästiefe maximale Frästiefe

Zur Inbetriebnahme des Elektrowerkzeugs

betätigen Sie zuerst die Einschaltsperre (1),

drücken anschließend den Ein-/Ausschalter

(2) und halten ihn gedrückt.

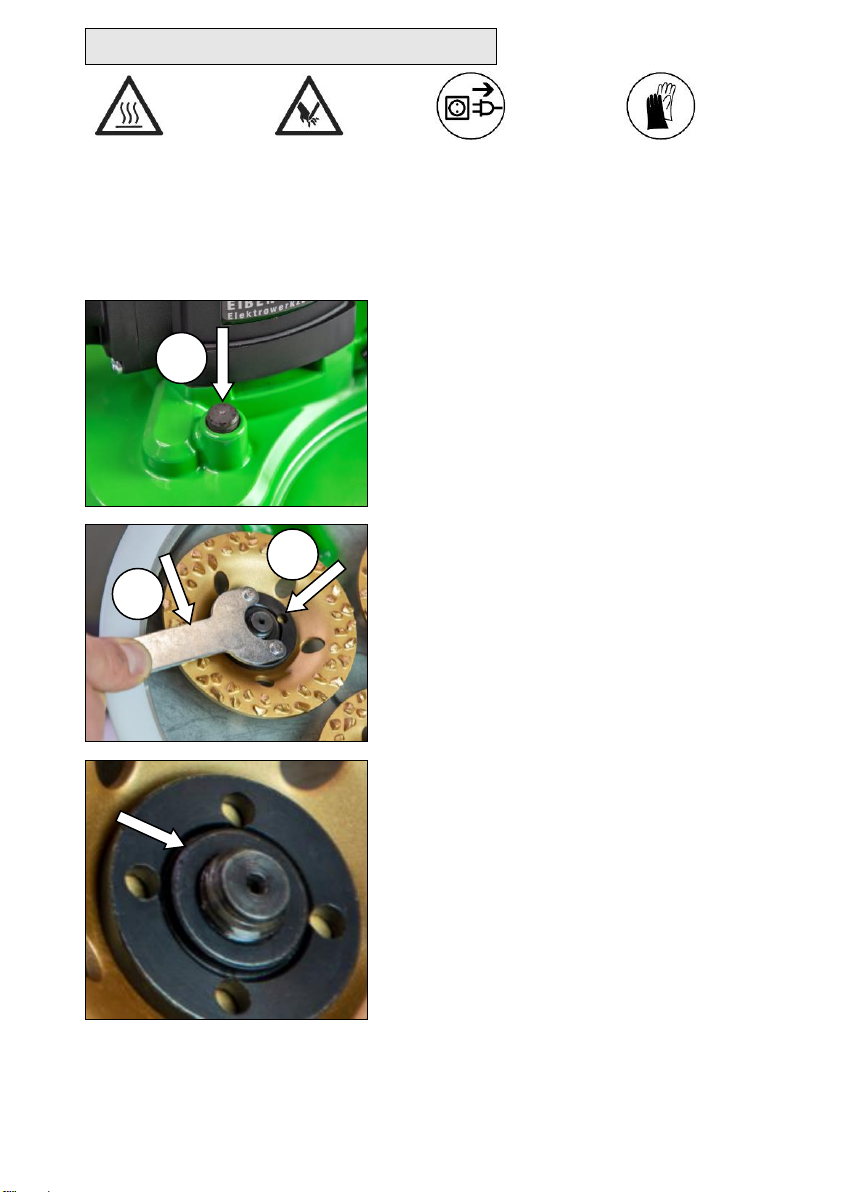

Werkzeugwechsel

Vorsicht!

Die Schleifteller können durch den Einsatz heiß werden. Sie können

sich die Hände verbrennen oder sich an den Segmenten schneiden

bzw. reißen. Benutzen Sie für den Werkzeugwechsel deshalb immer

Arbeitsschutzhandschuhe.

Achtung! Vor allen Arbeiten am Gerät Netzstecker ziehen!

Betätigen Sie die Spindelarretierung (1)

und halten Sie diese gedrückt.

Mit dem Stirnlochschlüssel (2) können die

Spannmuttern (3) gelöst werden.

Danach können die montierten

Frässcheiben entfernt und neue Scheiben

montiert werden.

Achten Sie darauf, dass der Bund der

Spannmuttern, wie im Bild links dargestellt,

nach außen zeigt.

Stellen Sie durch leichtes Verdrehen der

Arbeitsspindeln sicher, dass die

Spindelarretierung gelöst ist, bevor Sie das

Gerät einschalten.

Lassen Sie die Maschine in sicherer

Position kurz laufen. Bei unruhigem Lauf

des Werkzeuges brechen Sie sofort die

Arbeit ab.

Nur Originalzubehör verwenden!

Überlastungsschutz

Die EPF 200-3 ist zum Schutz von Bediener, Motor und Werkzeug mit

einem elektronischen und thermischen Überlastungsschutz ausgerüstet.

Elektronisch: Bei einer Überlastung in Folge zu großem

Anpressdrucks reagiert die Elektronik mit Absenkung der

Drehzahl der Maschine. Nach Entlastung bzw.

Verringerung des Druckes kann normal

weitergearbeitet werden. Wird die Maschine nicht

entlastet bzw. weiterhin zu großer Druck auf das

Gerät ausgeübt, schaltet die Maschine ab. Nach dem

Abschalten der Maschine ist der Geräteschalter

aus- und wieder einzuschalten um weiterarbeiten zu

können.

Thermisch: Mit Hilfe eines Thermoelementes wird der Motor bei

anhaltender Überlastung vor Zerstörung geschützt. Die

Maschine schaltet in diesem Falle selbstständig ab und

kann erst nach entsprechender Abkühlung (ca. 2 min)

wieder in Betrieb genommen werden. Ein-Aus-Schalter

betätigen! Die Abkühlzeit ist abhängig von der Erwärmung

der Motorwicklung und der Umgebungstemperatur.

Absaugung

Beim Arbeiten entstehender Staub ist gesundheitsschädlich. Verwenden

Sie deshalb eine Staubabsaugung und tragen Sie eine Staubschutzmaske.

Passend zur EPF 200-3 sind unsere Industriestaubsauger der Staubklasse

M erhältlich, der über den Schlauchanschluss Ø 35 mm direkt an die

Schutzhaube angeschlossen werden kann.

Die Maschine ist nach den in der TRGS 559 (Technische Regeln für

Gefahrstoffe) Abschnitt 4.3 aufgeführten Anforderungen konzipiert.

Pflege und Wartung

Vor Beginn der Wartungs- oder Reparaturarbeiten

unbedingt Netzstecker ziehen!

Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung

und Erfahrung geeignetem Personal durchgeführt werden. Das Gerät ist

nach jeder Reparatur von einer Elektrofachkraft zu überprüfen.

Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und

Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:

▪Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu

halten.

▪Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das

Innere des Elektrowerkzeuges gelangen.

▪Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine

autorisierte Werkstatt ausführen zu lassen.

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres

Produkts sowie zu Ersatzteilen.

Das EIBENSTOCK-Anwendungsberatungs-Team hilft Ihnen gerne bei

Fragen zu unseren Produkten und deren Zubehör.

Umweltschutz

Rohstoffrückgewinnung statt Müllentsorgung

Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen

Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör

sind aus recycelfähigen Materialien hergestellt und entsprechend zu

entsorgen. Die Kunststoffteile des Gerätes sind gekennzeichnet. Dadurch

wird eine umweltgerechte, sortenreine Entsorgung über die angebotenen

Sammeleinrichtungen ermöglicht.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro-

und Elektronik- Altgeräte und Umsetzung in nationales

Recht müssen verbrauchte Elektrowerkzeuge getrennt

gesammelt und einer umweltgerechten Wiederverwertung

zugeführt werden.

Table des matières

Langues :

Autres manuels EIBENSTOCK Outils électriques

EIBENSTOCK

EIBENSTOCK EMF 150.1P Manuel utilisateur

EIBENSTOCK

EIBENSTOCK ETR 230 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EBM 352/3 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EPG 400 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EBM 300/3 P Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EHR 18.1 S SET Manuel utilisateur

EIBENSTOCK

EIBENSTOCK END 40 A Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EOF 100 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EES 1400-3 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EDS 181 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EZR 23 R Manuel utilisateur

EIBENSTOCK

EIBENSTOCK ETN 162/3 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK ETR 350 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EMF 150.1 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EHR 20.1 R Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EPG 400 A Manuel utilisateur

EIBENSTOCK

EIBENSTOCK TwinMix 1800 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EOF 100.1 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EBM 250/ 2 RP Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EHR 20 / 2.5 S Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EBS 120.1 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK PLD 182 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK WPN 180 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EHR 23/2.4 S Manuel utilisateur

Manuels Outils électriques populaires d'autres marques

AEG

AEG OMNI-JS Manuel utilisateur

SIP

SIP 01533 Manuel utilisateur

Ribimex

Ribimex PRS499 Manuel utilisateur

3M Fiber Optic Connector Crimp Tool Manuel utilisateur

Ryobi

Ryobi P524 Manuel utilisateur

ROJEK

ROJEK FSN 300A Manuel utilisateur

Kemper

Kemper 1740PRO Manuel utilisateur

WABCO

WABCO OptiTire Manuel utilisateur

EINHELL

EINHELL TE-MS 18/210 Li Manuel utilisateur

Orgapack

Orgapack OR-T 85 Guide rapide

TOUGHCUT

TOUGHCUT Diamond 400 Manuel utilisateur

Yaros

Yaros PB-3603 Manuel utilisateur

Fein

Fein BSS 2.0 E Guide de configuration

Baileigh Industrial

Baileigh Industrial SS-2725 Manuel utilisateur

Milwaukee

Milwaukee 2674-20 Manuel utilisateur

Fein

Fein BLs 1.6 Manuel utilisateur

Princess

Princess Electric Multi Sharpener Manuel utilisateur

FOREDOM

FOREDOM K.1050 Manuel
