Edimax CV-7438nDM Manuel utilisateur

CV-7438nDM

Quick Installation Guide

04-2013 / v1.0

Produktinformationen

I-1. Verpackungsinhalt

I-2. Systemanforderungen

-Ethernetfähiges Gerät

-Vorhandenes Drahtlosnetzwerk (2,4 GHz oder 5 GHz)

-Webbrowser für Softwarekonfiguration: Microsoft®Internet Explorer®8.0,

Google Chrome®, Firefox®oder Safari®, iOS, Android neuste Version

-iTunes 10.2 oder höher, iOS 4.3 oder höher, oder AirPlay-Streaming-App

von Drittpartei (empfohlen: Twonky Beam [erfordert Android 4.0 oder

höher]).

Ü berzeugen Sie sich bitte davon, dass Ihr Computer, Smartphone,

Tablet oder anderes Gerät AirPlay-Streaming unterstützen kann.

I-3. LED-Status

LED-Farbe

LED-Status

Beschreibung

Rot

Bridge wird gespeist oder zurückgesetzt

Blinkend

Bridge ist für die Verbindung mit einem

Wi-Fi-Netzwerk bereit.

Weiß

Bridge ist mit einem Wi-Fi-Netzwerk

verbunden.

Blinkend

WPS ist aktiv.

Aus

Bridge ist ausgeschaltet, oder LED ist

manuell deaktiviert worden.

I-4. Rückwand

Netztaste

Netzanschlu

100

Mbit/s-Anschl

uss

1000

Mbit/s-Anschlu

3,5 mm

Audiobuchse

WPS/Reset-Taste

I. Installation

Es gibt 2 Möglichkeiten, die Drahtlosbridge einzurichten. Befolgen Sie bitte die

entsprechenden Anweisungen.

II-1. iQ Setup

1. Stecken Sie den Netzadapter in den 5 V-Anschluss des Geräts, stecken Sie den Adapter in

eine Wandsteckdose oder einen freien USB-Anschluss, und drücken Sie die

Netztaste, um das Gerät anzuschalten. Der CV-7438nDM kann mehrere

Minuten zum Hochfahren benötigen - das Gerät ist bereit, wenn die LED

blinkt (rot).

Der CV-7438nDM benötigt 1 A Strom - überzeugen Sie sich bitte

davon, dass Ihr USB-Anschluss genügend Strom liefern kann.

Wenn nicht, benutzen Sie den 5 V-DC-Adapter.

2. Benutzen Sie ein Wi-Fi-Gerät (z.B. Computer, Tablet, Smartphone), um

nach einem Wi-Fi-Netzwerk mit dem Namen "Edimaxcv.Setup" zu

suchen und sich damit zu verbinden.

3. Ö ffnen Sie einen Webbrowser und geben die URL http://edimaxcv.setup

ein, und Sie werden den folgenden Bildschirm sehen. Klicken Sie bitte auf

"Get Started".

Wenn Sie nicht auf http://edimaxcv.setup zugreifen können,

überzeugen Sie sich davon, dass Ihr Drahtlosgerät / Computer für

die Benutzung einer dynamischen IP-Adresse eingerichtet ist.

Weitere Informationen finden Sie im Benutzerhandbuch. Sie

können auch die Standard-IP-Adresse der Drahtlosbridge

http://192.168.9.2 benutzen.

Sie können mit dem Dropdown-Menü in der oberen rechten Ecke

die Sprache ändern.

4. iQ Setup zeigt alle vorhandenen 2,4 GHz- und 5 GHz-Drahtlosnetzwerke.

Klicken Sie auf die Symbole , um die nächste oder vorige Seite anzuzeigen, wenn

es gewünscht wird. Wählen Sie ein Netzwerk für die Drahtlosbridge, mit der Sie

sich verbinden wollen, und klicken auf "Next".

Wenn das Wi-Fi-Netzwerk, mit dem Sie sich verbinden möchten,

nicht angezeigt wird, klicken Sie auf "Refresh (Auffrischen)".

Wenn Sie ein verstecktes Netzwerk benutzen, um sich mit einem

versteckten Netzwerknamen zu verbinden, haken Sie das

Kästchen "Connect to a hidden network manually" an und geben

den Netzwerknamen und die Sicherheitsschlüsselinformationen

ein.

5. Warten Sie bitte, während die Drahtlosbridge die Verbindung testet.

6. Wenn der Verbindungstest beendet ist, sehen Sie folgenden Bildschirm.

Ü berprüfen Sie die Details Ihrer Verbindung und klicken auf "Apply

(Ü bernehmen)" um den CV-7438nDM neu zu starten und fortzufahren.

Wenn die Drahtlosbridge keine IP-Adresse vom Router/Access

Point erhalten kann, dann klicken Sie auf die Schaltfläche "Static

IP", um der Drahtlosbridge eine IP-Adresse zuzuordnen, und dann

klicken Sie auf "APPLY (Ü bernehmen)". Weitere Anleitungen

erhalten Sie im Benutzerhandbuch.

7. Ein "Congratulations"-Bildschirm bestätigt, dass Ihre Drahtlosbridge eine

Verbindung aufgebaut hat.

Wenn Sie den oben gezeigten "Congratulations"-Bildschirm nicht

sehen, überprüfen Sie die LED: wenn die LED an (Weiß) ist, dann

hat die Drahtlosbridge erfolgreich eine Verbindung aufgebaut.

Fortsetzung mit III. Benutzung des CV-7438nDM.

Wenn die LED der Wi-Fi-Bridge an (Weiß) ist, ist die Drahtlosbridge jetzt anwendungsbereit mit

Audiolautsprechern oder Ethernetgeräten wie Smart TVs, Settop-Boxes oder Spielkonsolen. Siehe bitte

III. Benutzung des CV-7438nDM.

II-2. WPS Setup

WPS Setup ist eine Alternative zu II-1. IQ Setup. Wenn Sie iQ Setup bereits

ausgeführt haben, fahren Sie bitte mit III fort.Benutzung des CV-7438nDM.

Die Schaltfläche WPS ist eine schnelle und einfache Methode, um eine sichere

Verbindung zwischen Ihrer Drahtlosbridge und dem drahtlosen Router/Access

Point aufzubauen. Die Drahtlosbridge kann über WPS eine Verbindung zu 2,4

GHz- oder 5 GHz-Wi-Fi-Netzwerken herstellen, was davon abhängt, auf

welcher Frequenz WPS auf Ihrem drahtlosen Router / Access Point aktiv ist.

1. Stecken Sie den Netzadapter in den 5 V-Anschluss des Geräts, stecken Sie den Adapter in

eine Wandsteckdose oder einen freien USB-Anschluss, und drücken Sie die

Netztaste, um das Gerät anzuschalten. Der CV-7438nDM kann mehrere

Minuten zum Hochfahren benötigen - das Gerät ist bereit, wenn die LED

blinkt (rot).

Der CV-7438nDM benötigt 1 A Strom - überzeugen Sie sich bitte

davon, dass Ihr USB-Anschluss genügend Strom liefern kann.

Wenn nicht, benutzen Sie den 5 V-DC-Adapter.

2. Halten Sie die WPS-Taste auf Ihrem drahtlosen Router /Access Point die richtige Zeit lang gedrückt,

um sein WPS zu aktivieren.

Schauen Sie bitte in der Anleitung für Ihren drahtlosen

Router/Access Point nach, wie lange Sie seine WPS-Taste

gedrückt halten müssen, um WPS für 2,4 GHz oder 5 GHz zu

aktivieren. Einige Router/Access Point-Marken unterstützen WPS für 5 GHz

nicht - in diesem Fall benutzen Sie bitte stattdessen II-1. iQ Setup.

3. Halten Sie die WPS-Taste am CV-7438nDM innerhalb von zwei Minuten 2 Sekunden lang gedrückt,

um sein WPS zu aktivieren. Die LED sollte blinken (Weiß), um anzuzeigen, dass WPS im Gange ist.

4. Die Geräte stellen eine Verbindung her. Wenn eine Verbindung erfolgreich ist, ist die

LED der Bridge an (Weiß). Wenn eine Verbindung nicht erfolgreich ist, blinkt die LED (rot) - kehren

Sie in diesem Fall bitte nach II-2 zurück. WPS Setup Schritt 1.

Ihre Drahtlosbridge ist jetzt anwendungsbereit mit Audiolautsprechern oder

Ethernetgeräten wie Smart TVs, Settop-Boxes oder Spielkonsolen. Siehe bitte III.

Benutzung des CV-7438nDM.

Autres manuels pour CV-7438nDM

Table des matières

Autres manuels Edimax Point d'accès sans fil

Edimax

Edimax EW-7316APn Manuel utilisateur

Edimax

Edimax SC1000 Manuel utilisateur

Edimax

Edimax RA21S Manuel utilisateur

Edimax

Edimax CV-7438nDM Manuel utilisateur

Edimax

Edimax CV-7428nS Manuel utilisateur

Edimax

Edimax CV-7428nS Manuel utilisateur

Edimax

Edimax EW-7428HCn Manuel utilisateur

Edimax

Edimax EW-7478APC Guide d'installation

Edimax

Edimax EW-7303HPn V2 Manuel utilisateur

Edimax

Edimax EW-7416APn v2 Manuel utilisateur

Edimax

Edimax EW-7679WAC Manuel utilisateur

Edimax

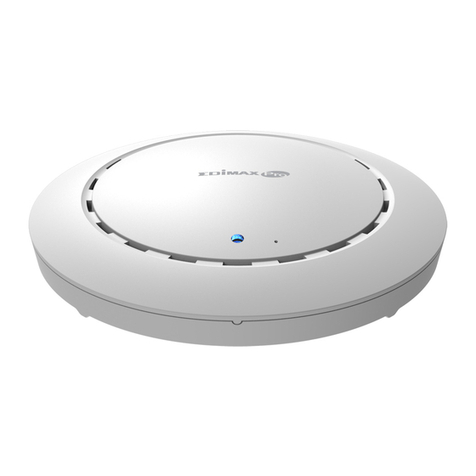

Edimax CAP1300 Manuel utilisateur
