Installation Instructions – Verdeon/VRDN

Instructions d’installation – Verdeon/VRDN

Instrucciones de instalación – Verdeon/VRDN

IMPORTANT: Read carefully before installing fixture. Retain for future reference.

GENERAL: Upon receipt of the fixture, thoroughly inspect for any freight damage which should be brought to the

attention of the delivery carrier. Compare the catalog description listed on the packing slip with the fixture label on the

housing to assure you have received the correct material.

SAFETY: This fixture must be wired in accordance with the National Electrical Code and applicable local codes and

ordinances. Proper grounding is required to insure personal safety. Carefully observe grounding procedure under

installation section.

APPLICATIONS: This lighting fixture is designed for outdoor lighting services, and should not be used in area of limited

ventilation or inside high ambient temperature enclosures. It must be stored in a dry location prior to installation. Do not

expose lighting fixture to rain, dust or other environmental conditions prior to installation and insertion of photocontrol

or shorting cap (if so equipped). Do not install the fixture near combustible materials or locate next to airflow

blocking surfaces within 6 inches. Best results will be obtained if installed and maintained according to the following

recommendations.

WARNING

Make certain power is OFF before starting installation

or attempting any maintenance.

WARNING

Risk of fire/electric shock. If not qualified, consult an

electrician.

WARNING

Risk of Electric Shock – Disconnect power at fuse or

circuit breaker before installing or servicing.

WARNING

Risk of Personal Injury – Fixture may become damaged

and/or unstable if not installed properly.

 Do not mount luminaire within 6” of a

combustible surface.

 Do not handle luminaire by the glass. Do not

touch LEDs.

WARNING

Risk of Burn – Disconnect power and allow fixture to

cool before servicing.

ote:N These instructions do not claim to cover all

details or variations in the equipment, procedure,

or process described, nor to provide directions

for meeting every possible contingency during

installation, operation or maintenance. When

additional information is desired to satisfy a

problem not covered sufficiently for user’s purpose,

please contact your nearest representative.

ote:N This lighting fixture has been shipped complete

with one of several mounting options. Please follow

the installation instructions specific to the catalog

part that you ordered.

ote:N Care must be taken not to set lighting fixture down

on optical lenses or lift the fixture in the lens area.

ote:N Specifications and dimensions subject to change

without notice.

EATON IB521002EN Installation instructions

Installation Instructions - Verdeon/VRDN

Cutout for Larger

Diameter Arm

Figure 1.

INSTALLATION

Tools Required

9/16” socket or wrench, screwdriver #2 Phillips and Flat,

electrical wiring tools as needed.

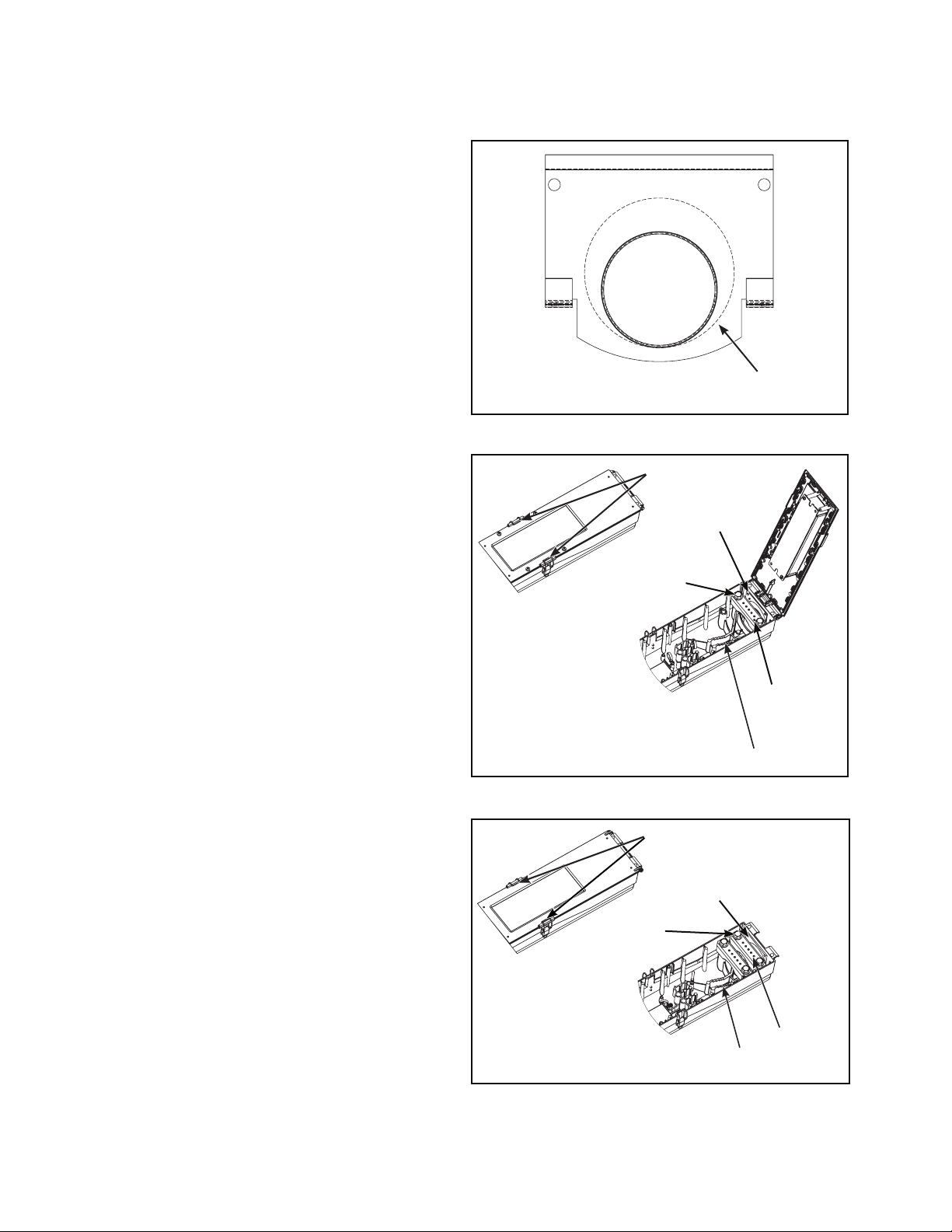

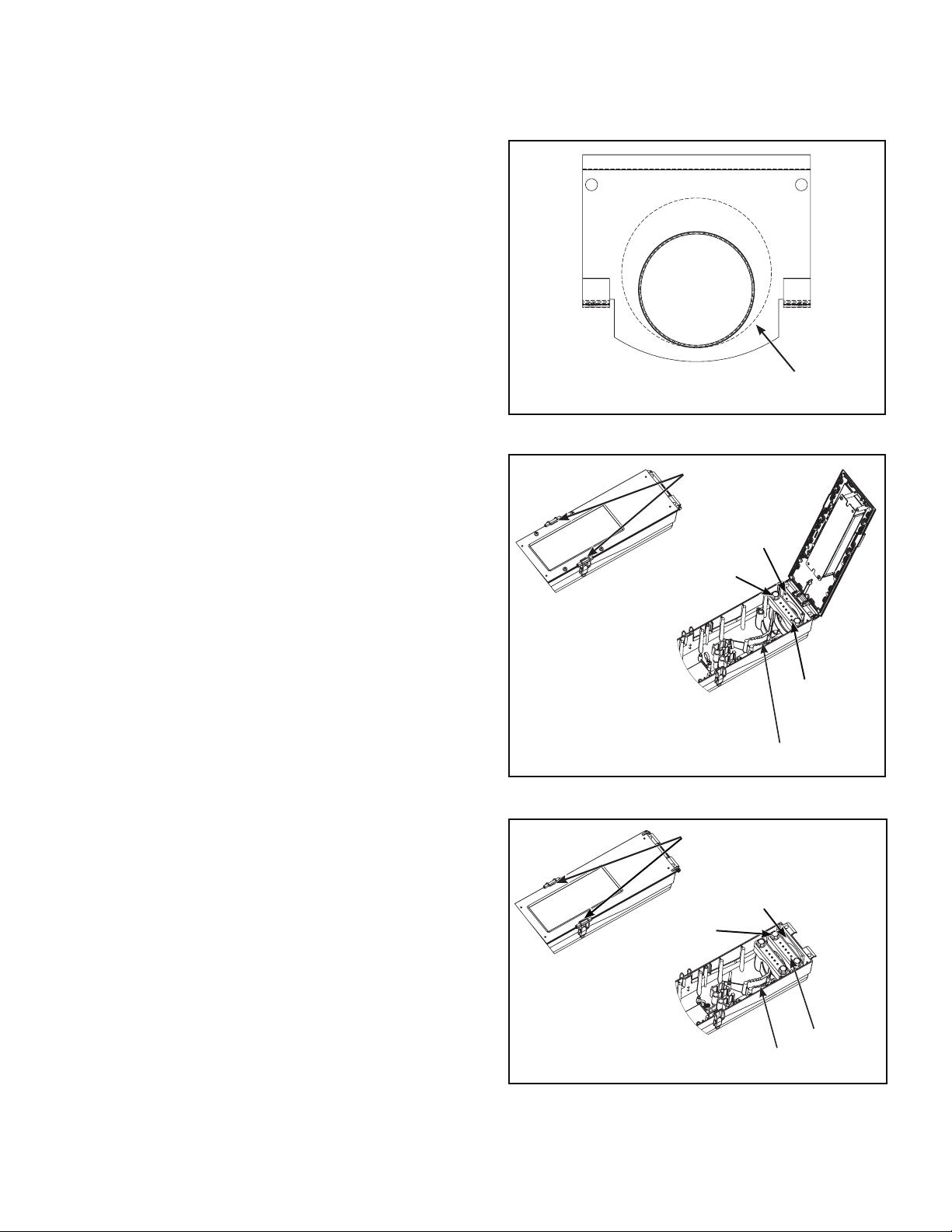

Installation Bird Guard

A splash guard is provided pre-cut to accommodate 1-5/8”

diameter mounting arms. When using larger diameter

mounting arms, remove the punch out section of the splash

guard (Figure 1).

Installation - 2 Bolt

1. With housing lying on a smooth, soft surface open the

access door by releasing the side latches.

2. The door may be removed by opening

approximately 120° and lifting off the hinge by

disconnecting two wire harness quick disconnects.

ote:N If optional lanyard is supplied, the door should not be

removed. (Figure 2.)

3. Using a 9/16” socket, loosen the two pipe clamp

mounting bolts enough to allow mounting arm

(not included) to slide onto leveling steps. (Figure 2.)

4. Lift the housing into place and position end of mounting

arm onto leveling steps so that housing is level. Care

must be taken so arm does not inadvertently strike

internal components. (Figure 2. & Figure 4.)

5. Using a 9/16” socket tighten the two clamp mounting

bolts to 16-18 ft-lbs.

Installation - 4 Bolt

1. With housing lying on a smooth, soft surface open the

access door by releasing the side latches.

2. The door may be removed by opening

approximately 120° and lifting off the hinge by

disconnecting two wire harness quick disconnects.

ote:N If optional lanyard is supplied, the door should not be

removed. (Figure 3.)

ote:N Lanyard is not optional for Verd-M and is always

2 clamp. Need to ensure clamp or lanyard is not

removed.

3. Using a 9/16” socket, loosen the four pipe clamp

mounting bolts enough to allow mounting arm

(not included) to slide onto leveling steps. (Figure 3.)

Securing Access Door

(2) Latches

Angle Adjustment Stops

Pipe Clamp

(1) Standard

(2) Optional

Figure 2.

Splash Guard

Bolts 3/8"-16

(2) Standard

(4) Optional

Securing Access Door

(2) Latches

(2) Pipe Clamps

Figure 3.

(4) Bolts 3/8"-16

Splash Guard

Angle Adjustment Stops

EATON IB521002EN Installation instructions

Installation Instructions - Verdeon/VRDN

Figure 6.

Hot Lead

Neutral Lead

Three-Postion

Terminal Block

Ground Lead

4. Lift the housing into place and position end of mounting

arm onto leveling steps so that housing is level. Care

must be taken so arm does not inadvertently strike

internal components. (Figure 3. & Figure 4.)

5. Using a 9/16” socket tighten the four clamp mounting

bolts to 16-18 ft-lbs.

Wiring (Figure 6.)

1. Pull service wires through mounting arm and into

housing approximately 10”.

a. Three-terminal block (2-wire service): Connect line

service lead to terminal that is connected to black

factory-installed wire. Connect neutral service wire to

terminal that is connected to white factory-installed

wire.

b. Three-terminal block (3-wire service, 2 lines,

1 ground): Connect 1 line service lead to terminal

that is connected to black factory-installed wire.

Connect other line service lead to terminal that is

connected to white factory-installed wire. Connect

ground service lead to terminal that is connected to

green factory-installed wire.

c. Three-terminal block (3-wire service, 1 line, 1 neutral,

1 ground): Connect line service lead to terminal that

is connected to black factory-installed wire. Connect

neutral service wire to terminal that is connected to

white factory-installed wire. Connect ground service

wire to terminal that is connected to green factory-

installed wire.

d. No terminal block (3-wire service, 2 lines, 1 ground):

Connect 1 line service lead to black factory-installed

wire. Connect other line service lead to white

factory-installed wire. Connect ground service lead to

green factory-installed wire.

e. No terminal block (3-wire service, 1 line, 1 neutral,

1 ground): Connect line service lead to black

factory-installed wire. Connect neutral service wire

to white factory-installed wire. Connect ground

service wire green factory-installed wire.

ote:N Terminals are numbered at the wire entrance of the

terminal block. See wiring diagram for additional

wiring details.

2. Ensure all wiring is secure and reconnect the quick

disconnects.

3. Return door to hinge if removed and swing the housing

door into closed position and secure latch or retighten

screws to 14~16 in-lbs.

Install Direction

Quick Disconnects

in Rear of Door

(Not Shown)

Figure 4.

-110°

Figure 5.

EATON IB521002EN Installation instructions

Installation Instructions - Verdeon/VRDN

Figure 8.

Cover Plate

Backup Plate

Arm

Adapter

Threaded Rods

Nuts

Washer

Electrical Wires

Round Pole

Figure 9.

Adapter

Backup Plate

Arm Nuts

Washer

Electrical Wires Round Pole

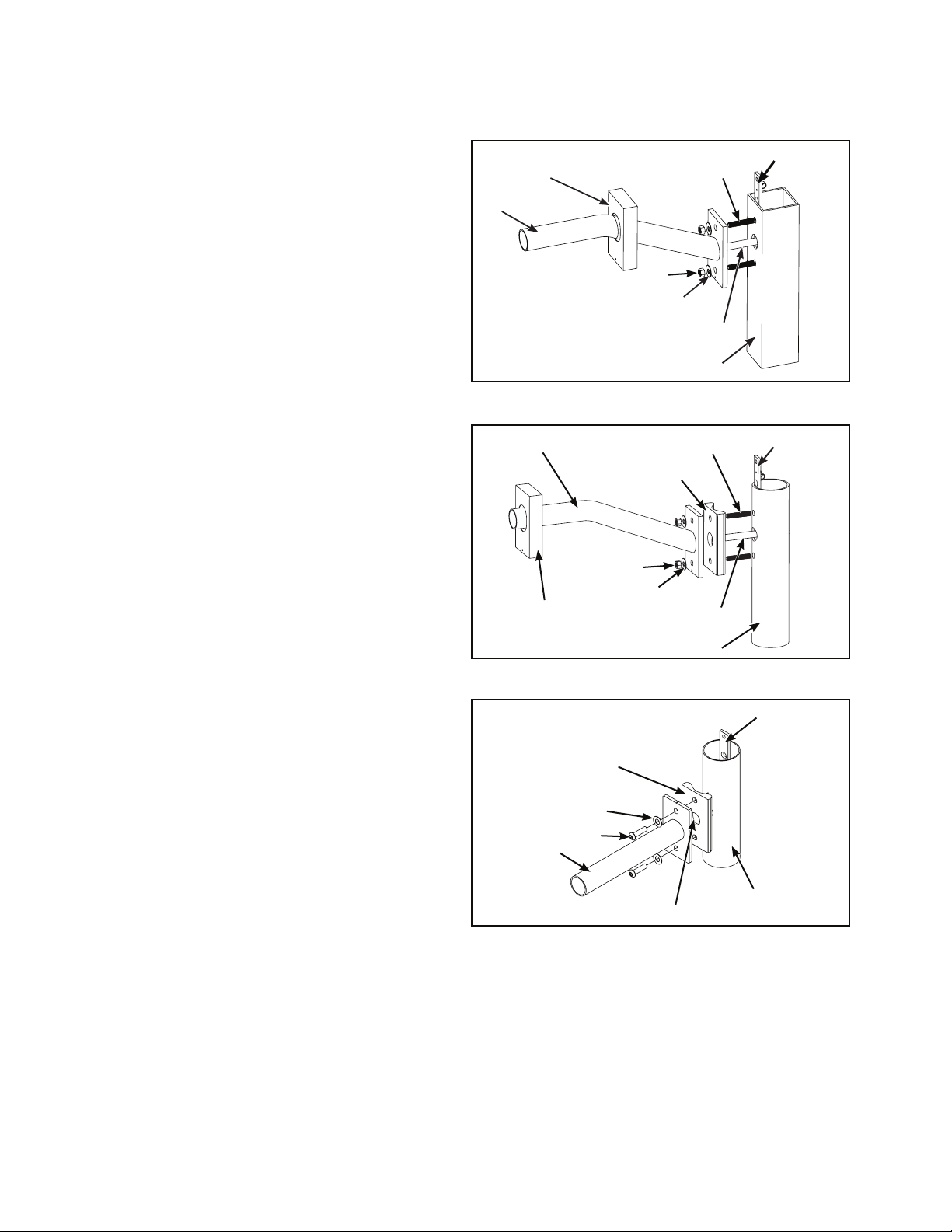

Arm Installation (Optional)

Mast Arm: Square Pole (Figure 7.) and Round Pole

(Figure 8.)

1. Insert nut plate into pole and align insert holes with the

mounting holes in the pole.

2. Insert threaded rods through the top and bottom holes.

Screw into nut plate.

3. For round poles only - Install round plate adapter with

round side facing pole (Figure 8.). Align holes top and

bottom.

4. Insert the mast arm onto the threaded rods thru the top

and bottom holes.

5. Install washers, nuts and Torque nuts using 1/2” open

wrench to 35-40 ft-lbs.

6. Install cosmetic cover if applicable over arm and tighten

screws.

7. Pull wires through center holes on nut plate and pole.

8. Make electrical connection as established in the

wiring instructions. Refer to the standard installation

instructions.

Straight Arm (Figure 9.)

1. Insert nut plate into pole and align insert holes with the

mounting holes in the pole.

2. For round poles only - Install round plate adapter with

round side facing pole (Figure 7.). Align holes top and

bottom.

3. Insert bolts through the washer, arm, adapter (if

applicable) and pole top and bottom holes. Screw into

nut plate.

4. Torque bolts using 3/8” allen socket/wrench to 35-40

ft-lbs.

5. Pull wires through center holes on nut plate, pole,

adapters and arm.

6. Make electrical connection as established in the

wiring instructions. Refer to the standard installation

instructions.

Figure 7.

Cover Plate Threaded Rods

Backup Plate

Arm

Nuts

Washer

Electrical Wires

Square Pole

EATON IB521002EN Installation instructions

Installation Instructions - Verdeon/VRDN

Figure 10.

Adjustment Slot

for North

Figure 11.

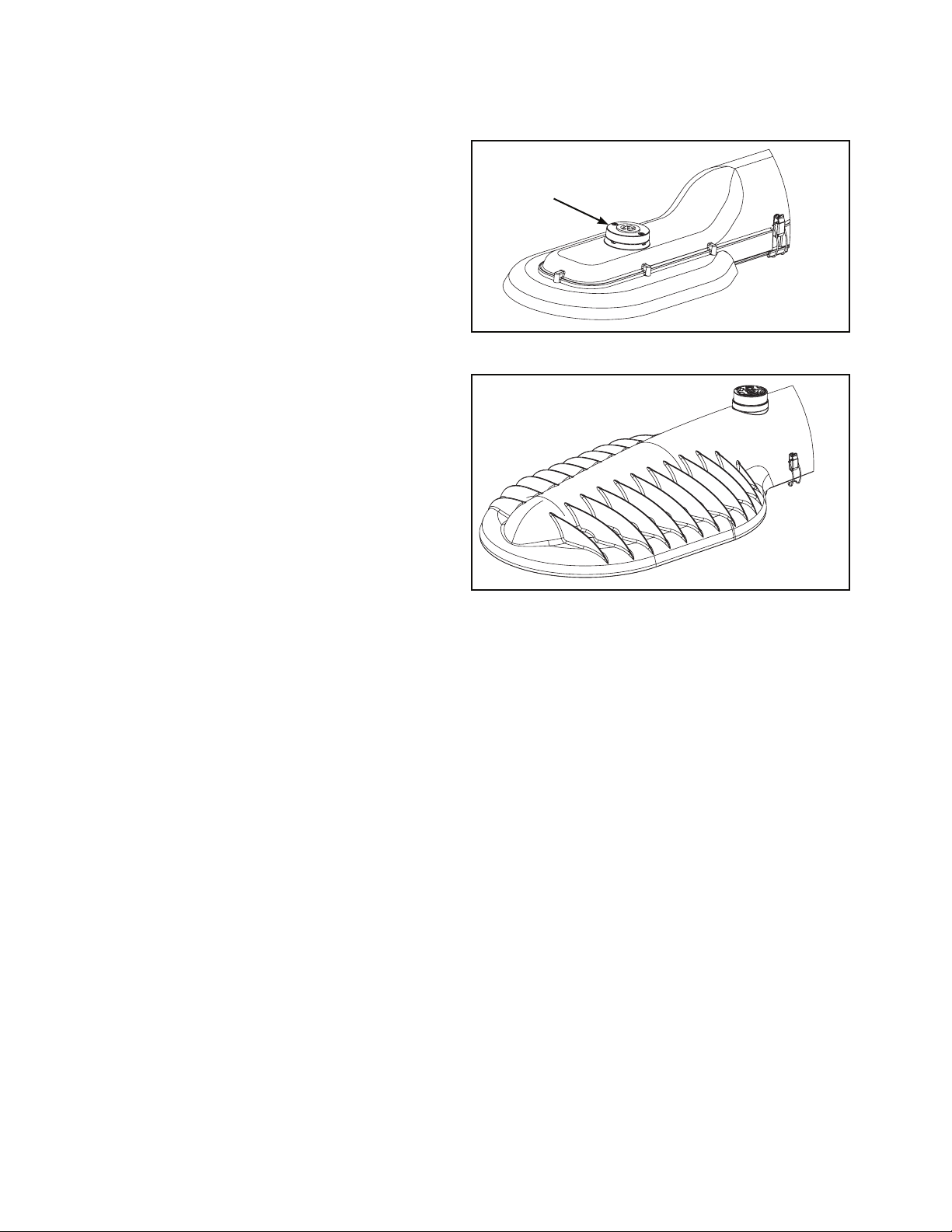

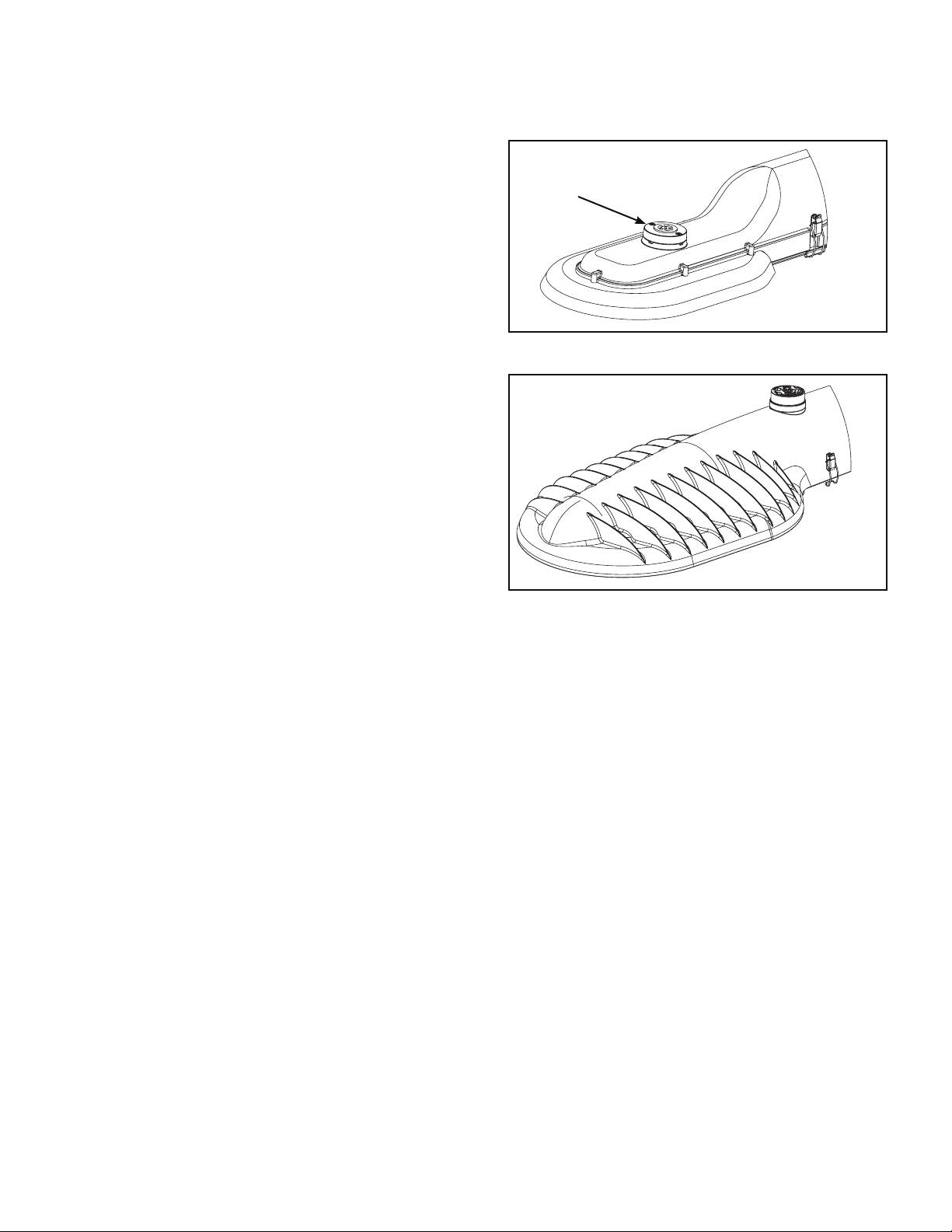

Photocontrol (If Equipped)

1. Using a flat blade screw driver, loosen the two

flathead screws to allow rotation of the receptacle.

(Figure 10. & Figure 11.)

2. Insert screwdriver into center slot and rotate

receptacle until indicator arrow points in desired

direction.

3. Retighten screws.

4. Insert the photoelectric control (or shorting cap) into

receptacle and twist into locked position.

ote:N The photocontrol must contain a soft, resilient gasket

fastened to the bottom surface to assure a proper

weather seal between the control and the receptacle.

Maintenance

ote:N A regular maintenance schedule should be

followed to retain optimal light output and thermal

performance.

Optical lens cleaning should be performed with

a clean dry cloth to remove any dust or other

contaminants. Additional cleaning can be performed

with using a non-abrasive to polycarbonate cleaner.

Remove any dirt, leaves or other foreign debris from

the housing.

EATON IB521002EN Instructions d’installation

Instructions d’installation – Verdeon/VRDN

IMPORTANT: lisez attentivement avant d'installer le luminaire. Conservez pour consultation ultérieure.

GÉNÉRALITÉS: Inspectez minutieusement le luminaire dès sa réception pour déceler les dommages occasionnés par

le transport, lesquels devront être signalés au transporteur. Comparez la description du catalogue indiquée sur le bon de

livraison avec l'étiquette du luminaire située sur le boîtier pour vous assurer que vous avez reçu l'appareil commandé.

SÉCURITÉ: Le câblage du luminaire doit être conforme au Code National de l'Électricité, les lois et ordonnances locales en

vigueur. Une mise à la terre adéquate est requise afin d'assurer votre sécurité. Respectez soigneusement la procédure de

mise à la terre du chapitre d'installation.

APPLICATIONS: Ce luminaire a été conçu pour l'éclairage extérieur et ne doit pas être utilisé dans un endroit peu ventilé

ou dans une enceinte à haute température ambiante. Il doit être rangé dans un endroit sec en attendant son installation.

N'exposez pas le luminaire à la pluie, à la poussière ou à d'autres conditions ambiantes avant l'installation et l'insertion de

l'interrupteur photo-électrique ou de la fiche de court-circuitage (si fournis). N'installez pas le luminaire près de matériaux

combustibles et ne le placez pas à proximité de surfaces bloquant la circulation de l'air dans un rayon de 15,2cm (6po). Les

résultats seront meilleurs si le luminaire est installé et entretenu selon les recommandations suivantes.

AVERTISSEMENT

Assurez-vous que l'alimentation électrique est HORS

TENSION avant de commencer l'installation ou de

procéder à l'entretien.

AVERTISSEMENT

Risque d’incendie ou de décharge électrique. Si vous

n’êtes pas qualifié, consultez un électricien.

AVERTISSEMENT

Risque de décharge électrique - Mettez l’alimentation

électrique hors tension en enlevant le fusible ou en

déclenchant le disjoncteur avant l'installation ou

l'entretien.

AVERTISSEMENT

Risque de blessures - Ce luminaire peut s'endommager

s'il n'est pas installé correctement ou s'il est instable.

 NE montez PAS le luminaire à moins de 15,2 cm (6

po) d'une surface combustible.

 NE manipulez PAS le luminaire en le tenant le verre.

Ne touchez pas aux DEL.

AVERTISSEMENT

Risque de brûlure - Débranchez la source d'alimentation

et laissez refroidir le luminaire avant de procéder à son

entretien.

emarque:R Ces instructions ne prétendent pas couvrir

tous les détails ou toutes les différences

d'équipement, de procédures ou de procédés

décrits ni fournir de directives pouvant répondre

à toutes les éventualités pouvant survenir

pendant l'installation, le fonctionnement ou

l'entretien. Si des renseignements additionnels

sont nécessaires afin de résoudre un problème

insuffisamment décrit pour l'utilisation, veuillez

communiquer avec votre représentant le plus

près de chez vous.

emarque:R Ce luminaire est livré avec toutes ses

pièces et l'une des différentes options de

montage. Suivez les instructions d'installation

correspondant à la pièce du catalogue que vous

avez commandée.

emarque:R Assurez-vous de ne pas déposer le luminaire sur

les lentilles et de ne pas le soulever en posant

vos mains sur les lentilles.

emarque:R les caractéristiques techniques et les

dimensions sont sujettes à modifications sans

préavis.

EATON IB521002EN Instructions d’installation

Instructions d’installation – Verdeon/VRDN

Alvéole défonçable pour

diamètre de bras plus grand

Figure 1.

INSTALLATION

Outils requis

Clé ou douille de 14 mm (9/16 po), tournevis plat ou Phillips

n° 2 et outils pour câblage électrique au besoin.

Installation du dispositif de protection contre les

oiseaux

Un dispositif de protection contre les éclaboussements

est fourni pré-coupé pour convenir à un diamètre de

41 mm (1-5/8 po) pour les bras de montage. Retirez la

partie défonçable du dispositif de protection contre les

éclaboussements lorsque vous utilisez les bras de montage

ayant un diamètre plus grand (Figure 1).

Installation – 2 boulons

1. Déposez le boîtier sur une surface lisse et douce et

ouvrez la porte d'accès en dégageant le verrou.

2. Il est possible d’enlever la porte en l’ouvrant à

environ 120° et en la soulevant de la charnière par la

déconnexion des deux raccords rapides du faisceau de

câblage.

emarque:R Si un cordon optionnel est fourni, la porte ne

doit pas être enlevée. (Figure2.)

3. Avec la douille de 14 mm (9/16 po), desserrez

suffisamment les deux boulons de montage de la bride

de serrage pour permettre le glissement du bras de

montage (non fourni) sur les échelons de mise à niveau.

(Figure 2.)

4. Soulevez le boîtier pour le mettre en place et

positionnez l'extrémité du bras de montage sur les

échelons de mise à niveau jusqu'à ce que le boîtier soit

à niveau. Positionnez prudemment le bras pour éviter

de frapper accidentellement les composants internes.

(Figure 2. et Figure 4.)

5. Utilisez la douille de 14 mm (9/16 po) pour serrer les

deux boulons de montage de la bride de serrage à un

couple de 21,5 à 24,5 Nm (16 à 18 pi-lb).

Installation – 4 boulons

1. Déposez le boîtier sur une surface lisse et douce et

ouvrez la porte d'accès en dégageant le verrou.

2. Il est possible d’enlever la porte en l’ouvrant à

environ 120° et en la soulevant de la charnière par la

déconnexion des deux raccords rapides du faisceau de

câblage.

emarque:R Si un cordon optionnel est fourni, la porte ne

doit pas être enlevée. (Figure3.)

emarque:R Le cordon n’est pas une option pour le modèle

Verd-M et il y a toujours deux brides.

Assurez-vous que la bride ou le cordon n’est

pas retiré.

Sécuriser la porte

d’accès à l’aide des

(2) verrous

Butoirs d'ajustement

en angle

Bride de

serrage

(1) Standard

(2) Optionnel

Figure 2.

Protecteur contre les

éclaboussements

Boulons de 9.5 mm

(3/8 po) – 16

(2) Standard

(4) Optionnel

Sécuriser la porte

d’accès à l’aide des

(2) verrous

(2) Brides de

serrage

Figure 3.

(4) boulons de 9.5

mm (3/8 po) –16

Protecteur contre les

éclaboussements

Butoirs d'ajustement en angle

EATON IB521002EN Instructions d’installation

Instructions d’installation – Verdeon/VRDN

Direction de l'installation

Raccords rapides

dans la porte

arrière

(non illustrés)

Figure 4.

-110°

Figure 5.

Figure 6.

Fil chaud

Fil neutre

Bornier à trois

positions

Fil de terre

3. Avec la douille de 14 mm (9/16 po), desserrez

suffisamment les quatre boulons de montage de la

bride de serrage pour permettre le glissement du bras

de montage (non fourni) sur les échelons de mise à

niveau. (Figure 3.)

4. Soulevez le boîtier pour le mettre en place et

positionnez l'extrémité du bras de montage sur les

échelons de mise à niveau jusqu'à ce que le boîtier soit

à niveau. Positionnez prudemment le bras pour éviter

de frapper accidentellement les composants internes.

(Figure 3. et Figure 4.)

5. Utilisez la douille de 14 mm (9/16 po) pour serrer les

quatre boulons de montage de la bride de serrage à un

couple de 21,5 à 24,5 Nm (16 à 18 pi-lb).

Câblage (Figure 6.)

1. Insérez les fils de service dans le bras de montage et

dans le boîtier sur une distance d'environ 25,4 cm

(10 po).

a. Plaque à 3 bornes (2 fils de service): Raccordez le fil

de conduite à la borne connectée au fil noir installé

en usine. Raccordez le fil de service neutre à la

borne connectée au fil blanc installé en usine.

b. Plaque à 3 bornes (ligne de service à 3 fils, 2 lignes

et 1 mise à la terre): raccordez un fil de service

à la borne connectée au fil noir installé en usine.

Raccordez l’autre fil de service à la borne connectée

au fil blanc installé en usine. Raccordez le fil de mise

à la terre à la borne connectée au fil vert installé en

usine.

c. Plaque à 3 bornes (ligne de service à 3 fils, 1 ligne,

1 neutre et 1 mise à la terre): Raccordez le fil de

conduite à la borne connectée au fil noir installé en

usine. Raccordez le fil de service neutre à la borne

connectée au fil blanc installé en usine. Raccordez le

fil de mise à la terre à la borne connectée au fil vert

installé en usine.

d. Aucune plaque à bornes (ligne de service à 3 fils, 2

lignes et 1 mise à la terre): Raccordez 1 conduite au

fil noir installé en usine. Raccordez l'autre conduite

au fil blanc installé en usine. Raccordez le fil de mise

à la terre au fil vert installé en usine.

e. Aucune plaque à 3 bornes (ligne de service à 3 fils, 1

ligne et 1 mise à la terre): Raccordez la conduite au

fil noir installé en usine. Raccordez le fil neutre au fil

blanc installé en usine. Raccordez le fil de mise à la

terre au fil vert installé en usine.

emarque:R Les bornes sont numérotées à l'entrée des fils

du bornier. Consultez le schéma de câblage

pour des détails supplémentaires.

EATON IB521002EN Instructions d’installation

Instructions d’installation – Verdeon/VRDN

Figure 8.

Couvre-joint

Plaque

d'appui

Bras

Plaque d'adaptation

Tiges filetées

Écrous

Rondelle

Fils électriques

Poteau rond

Figure 7.

Couvre-joint Tiges filetées

Plaque

d'appui

Bras

Écrous

Rondelle

Fils électriques

Poteau carré

2. Assurez-vous que le câblage est sécuritaire et

rebranchez les raccords rapides.

3. Replacez la porte sur la charnière si elle a été enlevée

et basculez la porte du boîtier à la position fermée,

verrouillez-la et resserrez les vis de 19 à 21,5 Nm

(16 à 18 pi-lb).

Installation du bras (optionnelle)

Crosse: Poteau carré (Figure 7.) et poteau rond

(Figure 8.)

1. Insérez l'écrou d'ancrage sur le poteau et alignez les

trous avec les trous de montage sur le poteau.

2. Insérez les tiges filetées dans les trous supérieurs et

inférieurs. Vissez-les sur l'écrou d'ancrage.

3. Pour les poteaux ronds seulement – installez la plaque

d'adaptation ronde en plaçant le côté rond face au

poteau (Figure 8). Alignez les trous supérieurs et

inférieurs.

4. Insérez la crosse sur les tiges filetées et dans les trous

supérieurs et inférieurs.

5. Installez les rondelles, les écrous et serrez les écrous

à un couple de 47,5 à 54 Nm (35 à 40 po-lb) en utilisant

une clé de 12,7 mm (1/2 po).

6. Installez le couvercle cosmétique si applicable sur le

bras et serrez les vis.

7. Tirez les fils par les trous centraux sur l'écrou d'ancrage

et le poteau.

8. Effectuez les connexions électriques comme l’indiquent

les instructions de câblage. Consultez les instructions

d'installation courantes.

Figure 9.

Plaque

d'adaptation

Plaque

d'appui

Bras Écrous

Rondelle

Fils électriques Poteau rond

Bras droit (Figure 9)

1. Insérez l'écrou d'ancrage sur le poteau et alignez les

trous avec les trous de montage sur le poteau.

2. Pour les poteaux ronds seulement – installez la plaque

d'adaptation ronde en plaçant le côté rond face au

poteau (Figure 7). Alignez les trous supérieurs et

inférieurs.

3. Insérez les boulons sur les rondelles, le bras, la plaque

d'adaptation (si fourni) et les trous supérieur et inférieur

du poteau. Vissez-les sur l'écrou d'ancrage.

4. Serrez les boulons à un couple de 3,9 à 4,5 Nm (35 à

40 po-lb) en utilisant une clé à douille hexagonale de

9,5 mm (3/8 po).

5. Tirez les fils par les trous centraux sur l'écrou

d'ancrage, le poteau, les plaques d'adaptation et le

bras.

6. Effectuez les connexions électriques comme l’indiquent

les instructions de câblage. Consultez les instructions

d'installation courantes.

EATON IB521002EN Instructions d’installation

Instructions d’installation – Verdeon/VRDN

Figure 10.

Fente

d'ajustement

pour le nord

Figure 11.

Photocontrôle (si équipé)

1. Avec un tournevis à tête plate, dévissez les deux

vis à tête plate pour permettre la rotation du réceptacle.

(Figure 10. et Figure 11.)

2. Insérez un tournevis dans la fente de centre et tournez

le réceptacle jusqu'à la flèche pointe dans la direction

désirée.

3. Resserrez les vis.

4. Insérez l'interrupteur photoélectrique (ou fiche de mise

en court-circuit) dans le réceptacle et tournez-le pour le

verrouiller en place.

emarque:R Le point de photocontrôle doit contenir un

joint souple attaché à la surface inférieure pour

assure un joint étanche contre les intempéries

entre le dispositif de contrôle et le réceptacle.

Entretien

emarque:R Un horaire d'entretien périodique doit être

respecté pour maintenir un flux lumineux et un

fonctionnement thermique optimaux.

Le nettoyage de la lentille optique doit être fait

à l'aide d'un linge propre et sec afin de retirer

toute la poussière et les autres contaminants.

Un nettoyage supplémentaire peut être effectué

à l'aide d'un nettoyant de polycarbonate non

abrasif. Enlevez la saleté, les feuilles et tout

autre débris du boîtier.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Eaton Éclairage extérieur

Eaton

Eaton HALO FT18VCW Manuel utilisateur

Eaton

Eaton Lumark Caretaker Manuel utilisateur

Eaton

Eaton HALO VT100G Manuel utilisateur

Eaton

Eaton Arbor Bollard Manuel utilisateur

Eaton

Eaton HALO FE13PC Manuel utilisateur

Eaton

Eaton Halo MSS153T18B Manuel utilisateur

Eaton

Eaton LuxeScape Series Manuel utilisateur

Eaton

Eaton HALO MT125 Manuel utilisateur

Eaton

Eaton HALO FTR1740L Manuel utilisateur

Eaton

Eaton Cooper Lighting Night Falcon UFLD Series Manuel utilisateur

Eaton

Eaton ALL-PRO AL3050LPCGY Manuel utilisateur

Eaton

Eaton HALO FW26PCI Manuel utilisateur

Eaton

Eaton HALO PWT250PC Manuel utilisateur

Eaton

Eaton HALO AL6501FL Manuel utilisateur

Eaton

Eaton Crouse-hinds series Manuel utilisateur

Eaton

Eaton All-Pro MSLED300W Manuel utilisateur

Eaton

Eaton Streetworks Archeon Small Manuel utilisateur

Eaton

Eaton PORTFOLIO LSR2B Manuel utilisateur

Eaton

Eaton Halo FSL503TIB Manuel utilisateur

Eaton

Eaton Halo MST1850LW Manuel utilisateur

Eaton

Eaton Crouse-Hinds 8506A-CS-P1 Manuel utilisateur

Eaton

Eaton HALO AL1550LPCBZ Manuel utilisateur

Eaton

Eaton HALO S1FB06M2B Manuel utilisateur

Eaton

Eaton HALO MS34 Manuel utilisateur

Manuels Éclairage extérieur populaires d'autres marques

Sealey

Sealey LED37 Manuel utilisateur

nordlux

nordlux VEJERS Guide de l'utilisateur

SImx

SImx ELITE LED LHTC637 Manuel utilisateur

GEV

GEV CAROLINE 10833 Manuel utilisateur

NEBO

NEBO NEB-LSP-0020 Manuel utilisateur

WE-EF

WE-EF PFL540 LED Manuel utilisateur

Lindby

Lindby 9949029 Manuel utilisateur

HEPER

HEPER DOGO Side LW6048.585-US Instructions d'installation et d'utilisation

HEPER

HEPER LW8034.003-US Instructions d'installation et d'utilisation

Maretti

Maretti VIBE S 14.6080.04.A Manuel utilisateur

BEGA

BEGA 84 253 Manuel

HEPER

HEPER MINIMO Instructions d'installation et d'utilisation

LIGMAN

LIGMAN BAMBOO 3 Manuel utilisateur

Maretti

Maretti TUBE CUBE WALL 14.4998.04 Manuel utilisateur

Maxim Lighting

Maxim Lighting Carriage House VX 40428WGOB Manuel utilisateur

urban ambiance

urban ambiance UQL1273 Manuel utilisateur

TotalPond

TotalPond 52238 Manuel utilisateur

Donner & Blitzen

Donner & Blitzen 0-02661479-2 Manuel utilisateur
