DURAVIT D-Neo Manuel utilisateur

D-Code, D-Neo,

Duravit No. 1

Montageanleitung Badewanne, Flieseneinbau (Nische, Ecke, Vorwand)

Mounting instructions Tiled bathtub (niche, corner, back-to-wall)

Notice de montage Baignoire, carrelée (niche, coin, contre-cloison)

Montagehandleiding Bad, tegelmontage (nis, hoek, back-to-wall)

Instrucciones de montaje Bañera empotrada con azulejos (entre 3 paredes, esquina, antepared)

Istruzioni di montaggio Vasca da incasso (in nicchia, angolare, da appoggio a parete)

Instruções de montagem Banheira de hidromassagem com revestimento acrílico modelado

Monteringsvejledning Badekar, fliseindbygning (niche, hjørne, back-to-wall)

Asennusohje Kylpyamme, kaakeleihinasennus (kolo, nurkka, suoraa seinää vasten)

Monteringsanvisning Badekar, innfliset (nisje, hjørne, back-to-wall)

Monteringsanvisning Badkar, inbyggnadsversion med plattor (nisch, hörn, baksida mot vägg)

Paigaldusjuhend Vanni plaaditud paigaldusvariant (nišš, nurk, seina ette paigaldus)

Instrukcja montażu Wanna do zabudowy płytkowej (wnękowa, narożna, przyścienna)

Инструкция по монтажу Ванна, облицованная плиткой (в нише, угловая, у стены)

Montážní návod Vana k zabudování do obkladu (do niky, do rohu, předstěnová verze)

Návod na montáž Vaňa, obloženie obkladačkami (nika, roh, predná stena)

Szerelési útmutató Fürdőkád, beépíthető (fülke, sarok, fal előtt álló változat)

Upute za montažu Kada, postavljanje keramičkih pločica (niša, kut, prednja stjenka)

Instrucţiuni de montaj Cadă, încorporată cu plăci ceramice (nişă, colţ, paravan)

Navodila za montažo Kopalna kad, obložena s ploščicami (niša, vogal, predstena)

Ръководство за монтаж Вградена вана за баня, облицована с плочки

(вградена в ниша, в ъгъл, зад частична стена)

Montāžas instrukcija Vanna, apdare ar flīzēm (niša, stūris, sienas variants)

Montavimo instrukcija Įmontuojama vonia su plytelių apdaila

(statyti įnišą, kampą, viena puse prie sienos)

Montaj kılavuzu Banyo küveti, fayanslı montaj (ön panel, köşe, duvara tam dayalı)

安装说明书浴缸，安装瓷砖（小房间、角落、壁面）

설치 설명서 욕조, 타일 설치(벽감, 코너, 벽면)

設置説明書バスタブ、タイル埋込型 (3方向壁タイプ、コーナー、壁面)

D-Code

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

D-Neo

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

Duravit No. 1

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

270300102_BA_M_Built-in_D-Code_D-Neo_Duravit No. 1

Montážní návod

Tento montážní návod je součástí dodávky vany Duravit,

před montáží je nutné jeho pečlivé přečtení.

Vysvětlení výstražných pokynů a symbolů

UPOZORNĚNÍ! Pro předcházení věcných škod

Odkaz na pokyn k montáži v této kapitole

Výzva k opatrnosti (např. na poškrábání)

Uvedení doby trvání (např. 10 minut)

Cílová skupina a kvalifikace

Vanu smí montovat jen kvalifikovaní instalatéři sanitární

techniky.

UPOZORNĚNÍ!

V plném rozsahu je nutno dodržovat instalační předpisy

místních zásobovacích podniků a specifické normy platné

v příslušné zemi.

Pokyny k montáži

Před montáží je nutná znalost předinstalačních listů

technických údajů. Tyto listy jsou ke stažení na internetu,

na www.pro.duravit.com.

Vytvoření revizního otvoru

• Oblast: souprava odtoku a přepadu

• Rozměry revizního otvoru

pro soupravu vanového odtoku: min. 20x20cm

Zavření revizního otvoru

• izolovaný proti stříkající vodě

• otevíratelný pouze nástrojem

K montážnemu návodu

Tento montážny návod je súčasťou kúpeľňovej vane

Duravit a pred montážou si ho starostlivo prečítajte.

Vysvetlenie signálnych slov a symbolov

UPOZORNENIE! Aby sa zabránilo vecným škodám

Odkaz na montážny pokyn v tejto kapitole

Výzva na preverenie (napr. škrabancov)

Údaj doby trvania (napr. 10 minút)

Cieľová skupina a kvalifikácia

Vaňu môžu montovať iba vyškolení inštalatéri sanitár-

nych zariadení.

UPOZORNENIE!

Bez obmedzenia dodržujte predpisy miestnych

dodávateľov týkajúce sa inštalácie, ako aj normy

príslušnej krajiny.

Montážne pokyny

Pred montážou si všimnite listy predinštalačných údajov.

Sú pripravené na stiahnutie na internetovej stránke

www.pro.duravit.com.

Naplánovať revízny otvor

• Priestor: Odtoková a prepadová súprava

• Rozmery revízneho otvoru

pre odtokovú súpravu: min. 20x20cm

Zavrieť revízny otvor

• Utesnené proti striekajúcej vode

• Otváranie iba s pomocou nástroja

70300102_BA_M_Built-in_D-Code_D-Neo_Duravit No. 1 11

cssk

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

#  # 

#  # 790125 # 790126

# 790128

# 790127

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

#  # 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 790158

18 70300102_BA_M_Built-in_D-Code_D-Neo_Duravit No. 1

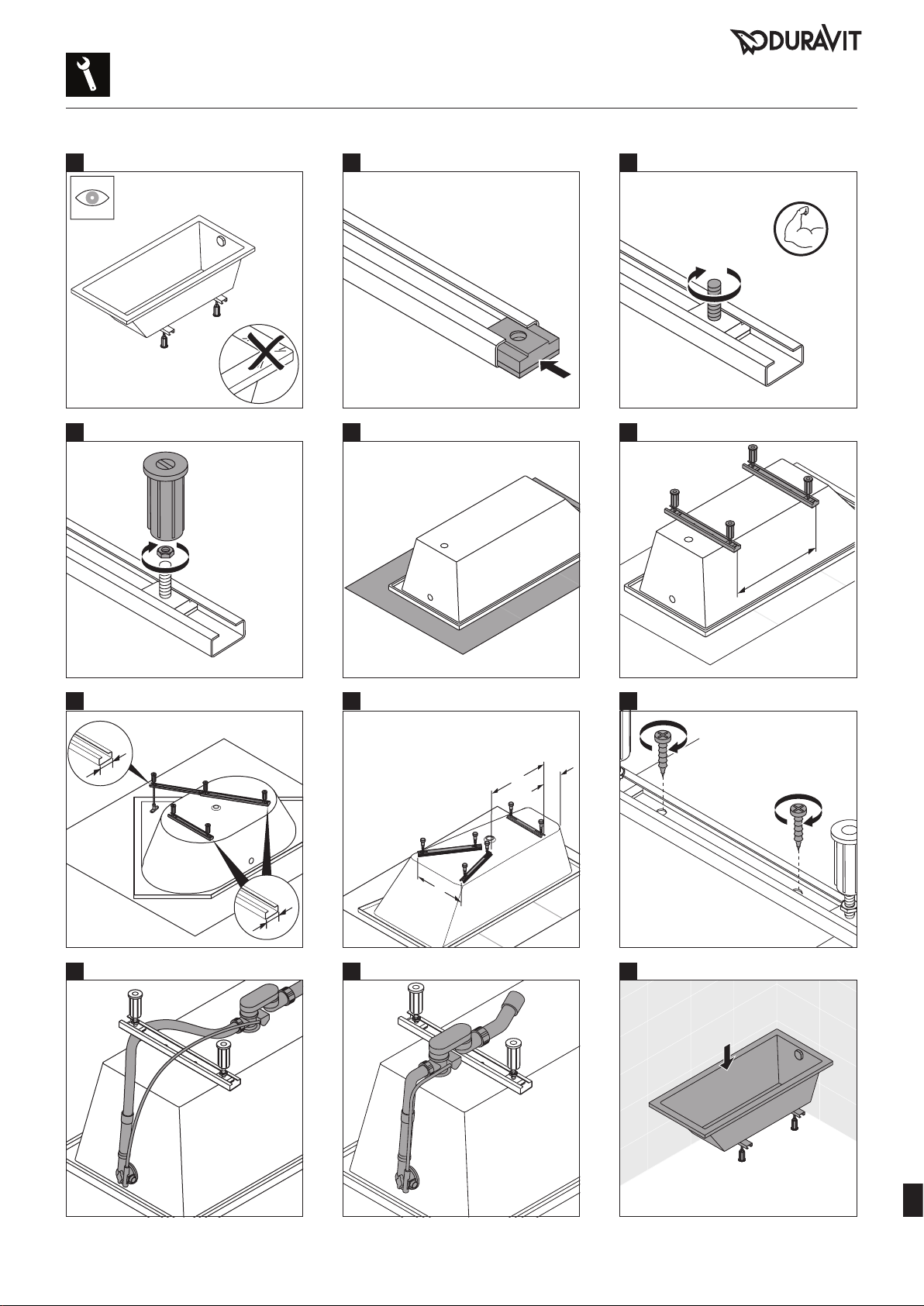

~30

~ 600

1700 x 1000 → A = 170, B = 470, X = 530

1600 x 850 → A = 170, B = 330, X = 480

1500 x 800 → A = 170, B = 330, X = 380

# 700137

# 790227

# 700504 - 700515

70300102_BA_M_Built-in_D-Code_D-Neo_Duravit No. 1 19

121110

987

654

321

≥

~140

~70

~140

Ø 10

# 790126

20 70300102_BA_M_Built-in_D-Code_D-Neo_Duravit No. 1

242322

212019

181716

151413

70300102_BA_M_Built-in_D-Code_D-Neo_Duravit No. 1 21

333231

302928

272625

57423
