DURAVIT Cape Cod 700330 90 Series Manuel utilisateur

Installation instructions Freestanding bathtub

Notice de montage Baignoire autoportante

Instrucciones de montaje y uso Bañera de pie

Cape Cod

# ...

DuraSquare

# ...

Luv

# ...

Vero Air

# ...

257222_MAL_Bathtub freestanding_US/18.11.1

57222_MAL_Bathtub freestanding_US/18.11.1 3

es fr

Información importante 16

Montaje 17

Remarques importantes 10

Montage 11

Important information 4

Installation 5

Prior to the installation

Please read the specifications sheets prior to the installation.

Specification sheets are available for download at

pro.duravit.us.

Products are in compliance with the following codes:

• Uniform Plumbing Code (UPC®)

• National Plumbing Code of Canada

About these instructions

The installation instructions come as part of the Duravit

product and must be read carefully prior to installation.

Target readership and qualifications

This is a professional grade product. A working knowledge

of construction techniques and code compliant plumbing

installation are required for proper installation and user

satisfaction. We recommend the product be installed by a

licensed plumber.

Explanation of the key words and symbols

NOTICE Is used to address

practices not related to

physical injury.

Inspection (e.g. for scratches)

Inspect for leaks and that all connections have a

watertight seal

Indication of the length of time (e.g. 10 minutes)

>Action required

Safety instructions

Product and/or property damage

The breach of local and country-specific regulations and

standards can cause damage to the product and/or property

damage.

> Observe the local installation regulations and any

country-specific standards at all times.

457222_MAL_Bathtub freestanding_US/18.11.1

57222_MAL_Bathtub freestanding_US/18.11.1 5

# ...

# ...

# ...

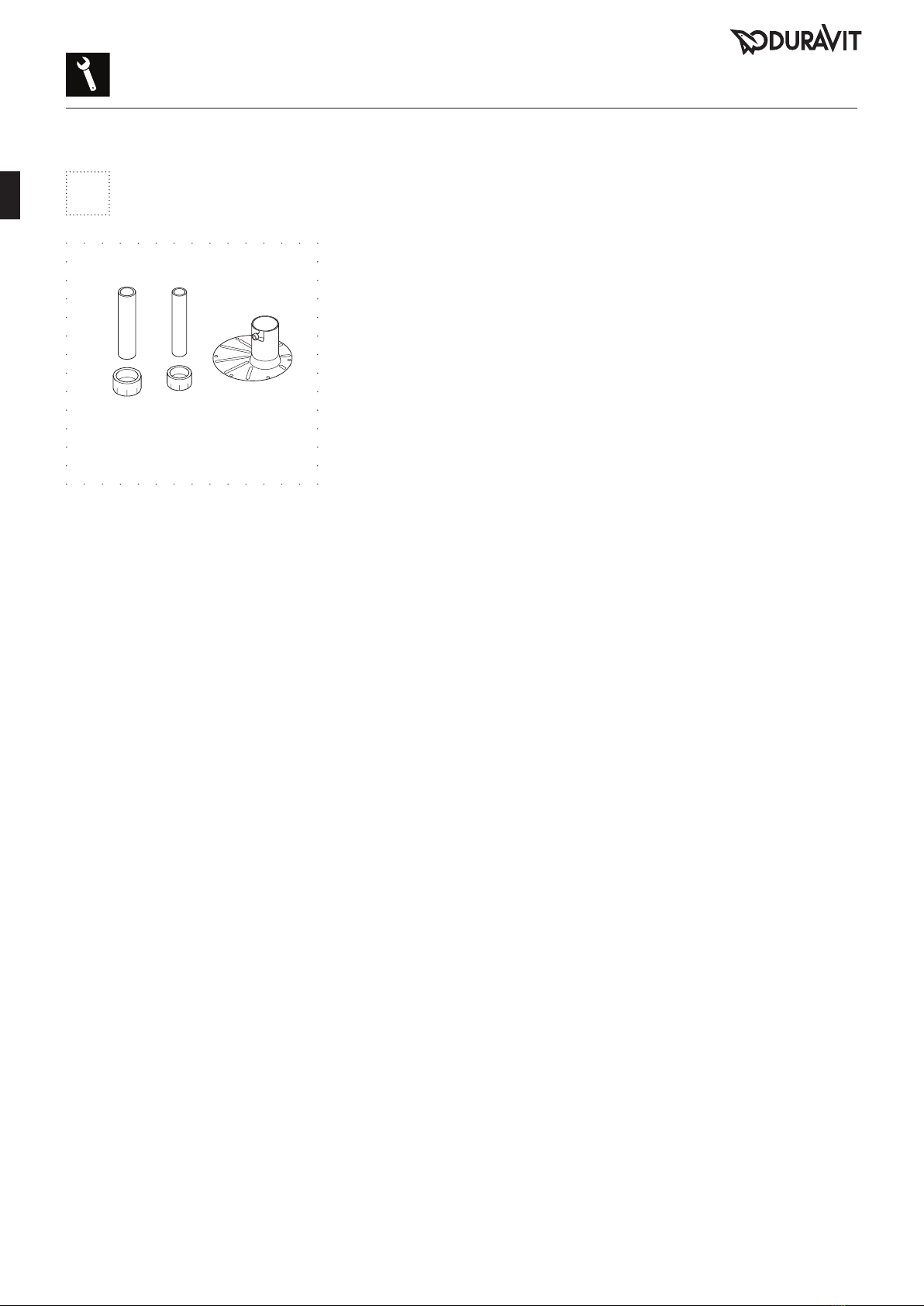

Delivery contents

# ...

657222_MAL_Bathtub freestanding_US/18.11.1

# 791281 (PVC)

# 791282 (ABS)

+Optional accesories (not included)

Freestanding in-floor bathtub drain

⅛"

2 mm

NOTICE

Tilting the bathtub on its side can

damage the bathtub.

> Place cardboard/blanket on

the floor.

> Turn bathtub over.

> Inspect bathtub for any potential

damage that may have occured

during transport.

> Do not install if any damage ist

visable.

> Connect tailpiece to the bathtub

drain.

> Make sure all fittings are

watertight.

For Vero Air:

> Connect waste and overflow.

> Level the feet before setting

the bathtub.

> Ensure floor area is clear and level.

> Compensate irregularities by

adjusting tub feet.

57222_MAL_Bathtub freestanding_US/18.11.1 7

789

654

321

32 ¼”

820 mm

11 ¼”

284 mm

17 ⅜”

440 mm

28 ⅜”

720 mm

38 ⅜”

975 mm

34 ½

875 mm

12 ¼”

310 mm

33 ½”/850 mm

16 ¾”

425 mm

36 ⅜”

925 mm

36 ⅜”

925 mm

72 ⅞”

1850 mm

31 ½”

800 mm

31 ½”

800 mm

4 ⅞”

125 mm

4 ⅞”

125 mm

4 ½”

115 mm

35 ⅜”

900 mm

70 ⅞”

1800 mm

35 ⅜”

900 mm

29 ⅛”

740 mm

29 ⅛”

740 mm

16 ¾”

425 mm

10 ¼”

260 mm

31 ½”/800 mm

15 ¾”

400 mm

15 ¾”

400 mm

35 ⅜”

900 mm

35 ⅜”

900 mm

70 ⅞”

1800 mm

> Observe the dimensions from

diagram 8 to 11 for the positioning

of the drain.

> Position the installation aids

accordingly.

Measurements for Luv.

Measurements for DuraSquare.Measurements for Cape Cod.

Measurements for Vero Air. > Attach straps.

> Position bathtub.

857222_MAL_Bathtub freestanding_US/18.11.1

121110

987

150 mm

5 ⅞”

> Fill the bathtub with water.

> Inspect for potential leaks.

> Make sure to water test fittings.

> Remove installation aids.> Connect bathtub to drain system. > Slide straps under the bathtub.

> Let it sit for 24 h before draining.

NOTICE

Silicone with acetic acid can damage

the bathtub.

> Use alkoxy based silicone.

> Apply silicone around the base of

the tub.

57222_MAL_Bathtub freestanding_US/18.11.1 9

181716

151413

Avant l’installation

Veuillez lire les fiches de spécifications avant l’installation.

Les fiches de spécifications peuvent être téléchargées sur

pro.duravit.us.

Les produits sont conformes aux codes suivants:

• Uniform Plumbing Code (UPC®)

• Code national de la plomberie du Canada

À propos de ces instructions

Ces instructions d’installation font partie du produit Duravit et

doivent être lues soigneusement avant l’installation.

Lectorat ciblé et compétences

Il s’agit ici d’un produit de niveau professionnel. Des

connaissances pratiques des techniques de construction et des

installations de plomberie conformes au code sont requises pour

assurer une installation correcte et la satisfaction du client. Nous

recommandons de faire réaliser l’installation du produit par un

plombier autorisé.

Explication des mots-clés et des symboles

ATTENTION S'utilise pour répondre à

des pratiques qui ne sont

pas reliées aux blessures

physiques.

Inspection (par ex. des rayures)

Vérifiez la présence de fuites et si toutes les connexions

sont étanches à l’eau

Indication de la durée (par ex. 10 minutes)

> Action requise

Instructions sur la sécurité

Endommagement d'un produit et/ou d'une propriété

Le non-respect des règlements locaux ou spécifiques à un pays

peut entraîner des dommages sur le produit et/ou des dommages

matériels.

> Observez les règlements d'installation locaux et les normes

nationales particulières en tout temps.

10 57222_MAL_Bathtub freestanding_US/18.11.1
