Duerkopp Adler 887 Manuel utilisateur

Teileliste und Naeheinrichtungen

Parts List and Sewing Equipment

887

Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Str. 190, D-33719 Bielefeld

Telefon +49 (0) 5 21/ 9 25-00 • Telefax +49 (0) 5 21/ 9 25 24 35 • www.duerkopp-adler.com

Ausgabe / Edition: Aenderungsindex Teile-Nr./Part.-No.:

07/2012 Rev. index: 06.0 Printed in Czech Republic 0791 887801

Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede, auch auszugsweise

Wiederverwendung dieser Inhalte ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG

verboten.

Property of Dürkopp Adler AG and copyrighted. Reproduction or publication of the content in any manner,

even in extracts, without prior written permission of Dürkopp Adler AG, is prohibited.

Teileliste und Naeheinrichtungen

Parts List and Sewing Equipment

887

Inhaltsverzeichnis Tafel / Table Contents

Armwelle 1 Upper shaft

Antrieb Arm- und Unterwelle, 2 Upper and bottom shaft drive,

Rastkupplung Safety clutch

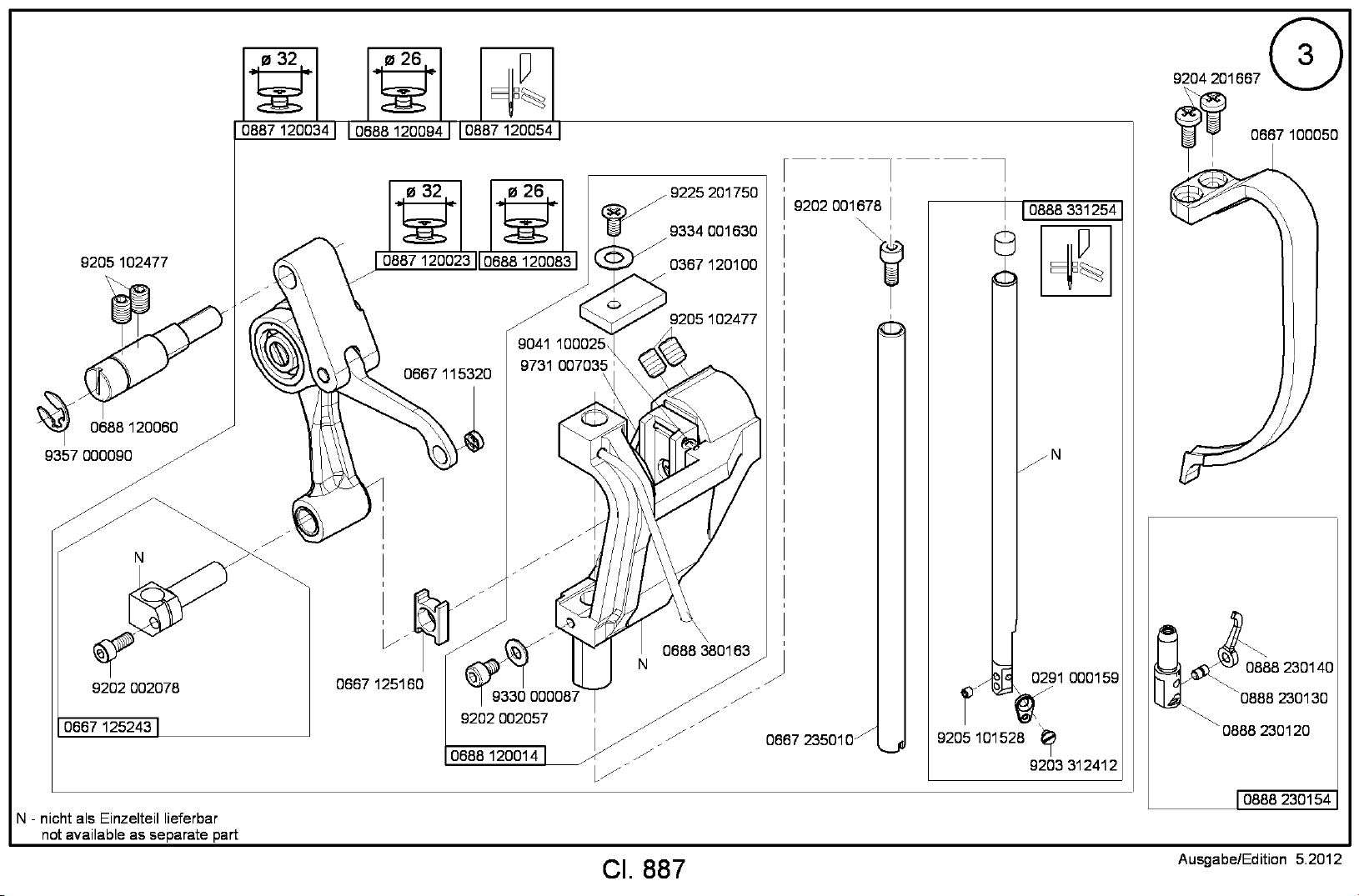

Fadenhebel, Nadelhalter 3 Thread lever, Needle holder

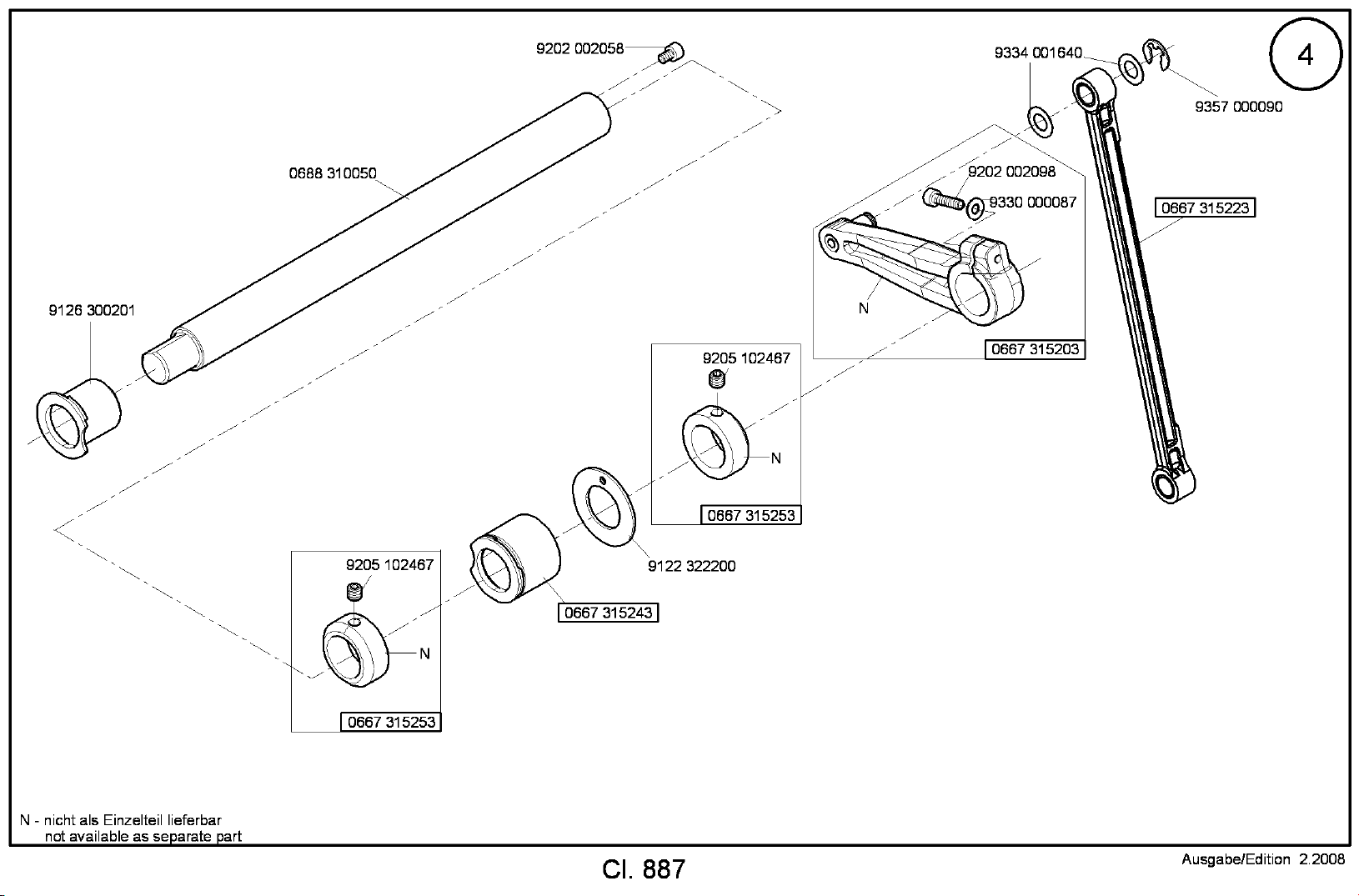

Antrieb Nadeltransport 4 Needle feed drive

Rollfussantrieb 5 Top roller driver

Transportgetrieb 6, 7 Wheel feed drive

Schubwelle 8 Feeding shaft

Transporteursaeule 9, 10 Wheel feed

Fusslueftung Handhebel 11 Top roller lift hand lever

Fusslueftung Kniehebel 12 Top roller lift knee lever

Fusslueftung el.magn. 13 Top roller lift el.magn.

Fusslueftung pneu. 14 Top roller lift pneu.

Grosser Greifer mit Spule 15 Large hook with bobbin

Uebergrosser Greifer mit Spule 16 Oversized hook with bobbin

Greiferlager rechts 17 Hook case right

Greifer links 18 Hook case left

Fadenabschneider 19 Thread trimmer

Kantenschneider 20, 21 Edge trimmer

Spuler 22 Winder

Spannungsplatte Einnadel mech. 23 Tension plate 1 needle mech.

Spannungsplatte Einnadel el.magn. 24 Tension plate 1 needle el.magn.

Spannungsplatte Einnadel pneu. 25 Tension plate 1 needle pneu.

Stichverstellung 1 Stichlaenge 26 Stitch adjustment 1 stitch length

Stichverstellung 2 Stichlaengen, 27 Stitch adjustment 2 stitch lengths,

Verriegelung mech., el.magn., pneu 28 Backtacking mech., el.magn.,

pneu.

Magnetventileinheit 29 Solenoid valve unit

Verteilerplatte, Taster 30 Electrical distribution board,

Push-buttons

Zentralschmierung, 31 Central lubrication,

Oelstandanzeige Maintenance indicator

Fussandruck konstant 32 Foot pressure constant

Arm, Fadenfuehrung 33 Arm, Thread guide

Grundplatte 34 Bed plate

Naehleuchte Diode 35 Sewing lamp diode

Teilesatz fuer DAC ECO 36 Part set for DAC ECO

Teilesatz fuer EFKA DC1550/DA321G 37 Part set for EFKA

DC1550/DA321G

Teilesatz 38 Part set

Bedienfeld Control panel

Gestell 39 Stand

Wartungseinheit 40 Maintenance unit

Beipack 41, 42 Accessories

Teileliste und Naeheinrichtungen

Parts List and Sewing Equipment

887

Inhaltsverzeichnis Tafel / Table Contents

Bedienfeldwinkel 43 Angle for control panel

Teilstich-Einrichtung Reduced stitch device

Rollenanschlag Roller stop

Kantenanschlag Edge guide

Schibradtransporteur gummibeschichtet Wheel feeder rubberized

Blocksatz fuer Nadeltransport Needle feed locking

Variator 44 Variator

Kniehebel 45 Knee lever

Taster Push-buttons

Einstellung des Rollfusses Top roller setting

Werkzeug M-Type Tool kits M-Type

Rollfuss Æ25 46 Top roller Æ25

Rollfuss Æ35 47 Top roller Æ35

Rollfuss Æ45 48 Top roller Æ45

Index Index

Stichplattenschieber Slide

Naeheinrichtungen Sewing equipment

Pneu. Geraeteplan Pneumatic circuit plan

Teileliste und Naeheinrichtungen

Parts List and Sewing Equipment

887

mit Fadenabschneider

with thread trimmer

ohne Fadenabschneider

without thread trimmer

grosser Greifer

large hook

uebergrosser Greifer

oversized hook

mit Kantenschneider

with edge trimmer

ohne Kantenschneider

without edge trimmer

Greifer links der Nadel

hook left of the needle

Greifer rechts der Nadel

hook right of the needle

kleben/stick

N nicht einzeln lieferbar/not available as separate part
