Duerkopp Adler 511 Manuel utilisateur

Ausgabe/Edition:

07.2010 Printed in Germany

Änderungsindex

Rev. index: 00.0

1 Komponenten des Basis-Bausatzes

Der Teilesatz 0511 590024 ist ein Basis-Bausatz mit einem Halter,

einer Lasermarkierungsleuchte und einem schaltbaren Netzteil.

Bevor Sie mit dem Einbau beginnen:

Bitte überprüfen Sie, ob alle Bauteile des Teilesatzes in dem

Lieferumfang enthalten sind.

Der Teilesatz besteht aus folgenden Komponenten.

Bauteil Teilenummer

1 x Bügel 0510 491010

1 x Zylinderschraube M5 x 12 9202 002487

1 x Lasche 0510 491020

2 x Zylinderschraube M4 x 20 9202 002107

3 x Befestigungsschelle 9840 120027

3 x Befestigungsschelle 9840 120026

3 x Befestigungsschelle 9840 120025

3 x Linsenschraube 9204 201657

1 x Lasernetzteil komplett 0511 590014

2 Komponenten des 1. Erweiterungs-Bausatzes (optional)

Der Teilesatz 0511 590014 ist ein 1. Erweiterungs-Bausatz mit einer

Lasermarkierungsleuchte und einem schaltbaren Netzteil.

Der Bausatz ist zweimal möglich.

Bevor Sie mit dem Einbau beginnen:

Bitte überprüfen Sie, ob alle Bauteile des Teilesatzes in dem

Lieferumfang enthalten sind.

Der Teilesatz besteht aus folgenden Komponenten.

Bauteil Teilenummer

1 x Laser komplett 9835 501005

1 x Klemmstück 0806 402680

1 x Klemmstück 0806 402670

1 x Leiterplatte komplett 9850 001090

4 x Distanzhalter 9830 501010

1 x Leitung komplett Netzteil 9870 511011

4 x Kabelbinder 9840 121001

Anbauanleitung für Lasermarkierungsleuchten

Teilesatz 0511 590024

Fitting Instruction for laser marking

Kit 0511 590024

Teile-Nr./ Part-No.:

0791 511700

Blatt: von

Sheet: 1 from 12

3 Komponenten des 2. Erweiterungs-Bausatzes (optional)

Der Teilesatz 0510 590034 ist ein 2. Erweiterungs-Bausatz mit

einer Lasermarkierungsleuchte.

An einem Netzteil (9850 001090) dürfen maximal 3

Lasermarkierungsleuchten gleichzeitig angeschlossen sein

(Polarität beachten, siehe Beipackzettel Laserleuchte).

Sie sind nur als Gruppe schaltbar.

Bevor Sie mit dem Einbau beginnen:

Bitte überprüfen Sie, ob alle Bauteile des Teilesatzes in dem

Lieferumfang enthalten sind.

Der Teilesatz besteht aus folgenden Komponenten.

Bauteil Teilenummer

1 x Laser komplett 9835 501005

1 x Klemmstück 0806 402680

1 x Klemmstück 0806 402670

3 x Sechskantmutter 0216 000103

4 Umbau

Vorsicht Verletzungsgefahr!

Schalten Sie den Hauptschalter aus und ziehen Sie den

Netzstecker, bevor sie mit dem Einbau beginnen.

Der Einbau darf nur von qualifizierten Technikern durchgeführt

werden.

Anbauanleitung für Lasermarkierungsleuchten

Teilesatz 0511 590024

Fitting Instruction for laser marking

Kit 0511 590024

Teile-Nr./ Part-No.:

0791 511700

Blatt: von

Sheet: 2 from 12

Ausgabe/Edition:

07.2010

Änderungsindex

Rev. index: 00.0 Printed in Germany

5 Anbau der Lasermarkierungsleuchte

–Bügel und Laserleuchten wie auf den Fotos abgebildet

montieren.

5.1 Verlegung der Leitungen und des Verteiler

–Leitungen wie auf den Fotos abgebildet verlegen.

Im Bereich der Luftleitung (siehe Pfeil) muss die hintere

Abdeckhaube nachgearbeitet werden.

–Mit einer Rundfeile etwas ausfeilen

Anbauanleitung für Lasermarkierungsleuchten

Teilesatz 0511 590024

Fitting Instruction for laser marking

Kit 0511 590024

Teile-Nr./ Part-No.:

0791 511700

Blatt: von

Sheet: 3 from 12

Ausgabe/Edition:

07.2010 Printed in Germany

Änderungsindex

Rev. index: 00.0

6 Netzteil montieren und Laserleuchte anschließen

1-2 = Laserleuchte 1 / Nachrüstleuchte 1, 2

3-4 = Laserleuchte 2 / Nachrüstleuchte 3, 4

5-6 = Laserleuchte 3 / Nachrüstleuchte 5, 6

Die Nachrüstleuchten können parallel zu den

vorhandenen angeschlossen werden, jedoch

maximal 3 Leuchten pro Ausgang.

–Abdeckhaube 1 abschrauben.

–Oberteil umklappen.

–Netzteil 4 mit den dazugehörigen Abstandshaltern auf der

Platte 2 montieren.

–Leitung der Laserleuchte an den Klemmen 3 anschließen.

Polarität beachten!

–Netzteilzuleitung 6 mit Steckkontakt 5 an der Steckverbindung

X20, X21 oder X22 der Leiterplatte 7 anschließen.

Laser 1: X20 schaltbar mit Ausgang Y21

Laser 2: X21 schaltbar mit Ausgang Y22

Laser 3: X22 schaltbar mit Ausgang Y23

Anbauanleitung für Lasermarkierungsleuchten

Teilesatz 0511 590024

Fitting Instruction for laser marking

Kit 0511 590024

Teile-Nr./ Part-No.:

0791 511700

Blatt: von

Sheet: 4 from 12

Ausgabe/Edition:

07.2010

Änderungsindex

Rev. index: 00.0 Printed in Germany

154 3 2

76 x21 7

7 Aktivierung der Lasermarkierungsleuchten

Die Lasermarkierungsleuchten sind optionale Baugruppen und

müssen in der Steuerung angemeldet werden.

–Maschine einschalten, Taste ”F” drücken.

–Code ”25483” eingeben und mit ”OK” bestätigen.

–Menüpunkt ”Maschine” anwählen und mit ”OK”indas

Untermenü wechseln.

–Menüpunkt ”Einrichtung” anwählen und mit ”OK”indas

Untermenü wechseln.

–Menüpunkt ”Ausstattung” anwählen und mit ”OK”indas

Untermenü wechseln.

–Menüpunkt ”Laserleuchten” (Laserl.) anwählen und mit Taste

“OK” in den Editiermodus wechseln.

Mit der Taste ”é” Funktion auf ”EIN” stellen und mit ”OK”

bestätigen.

–Mit Taste ”ESC” ins Hauptmenü wechseln.

7.1 Zuschalten einer Lasermarkierung zu einem bestimmten Nahtprogramm

Die Lasermarkierungsleuchten können den Basisprogrammen und

Varianten zugeordnet werden.

Zuschalten einer Lasermarkierung zu einem Basisprogramm :

–Basisprogramm im Hauptmenü auswählen.

–Menüpunkt ” ” anwählen und mit ”OK”indas

Untermenü wechseln.

In diesem Menü sind alle Lasermarkierungleuchten angezeigt.

–Die entsprechende Lasermarkierungsleuchtennummer 1, 2 oder

3 anwählen, mit “OK” aktivieren, mit der Taste ”é”auf“EIN”

stellen und dann mit ”OK” bestätigen.

Es können alle drei Lasermarkierungsleuchten gleichzeitig

betrieben werden.

Zuschalten einer Lasermarkierung zu einer Variante :

–Taste “P” drücken.

–Menüpunkt ” ” anwählen und mit ”OK”indas

Untermenü wechseln.

–Die entsprechende Lasermarkierungsleuchtennummer 1, 2

oder 3 anwählen, mit “OK” aktivieren, mit der Taste ”é”auf

“EIN” stellen und dann mit ”OK” bestätigen.

Es können alle drei Lasermarkierungsleuchten gleichzeitig

betrieben werden.

Achtung !

Insgesamt können bis zu 9 Markierungsleuchten angeschlossen

werden. Jeweils 3 Leuchten werden dabei an den 3 schaltbaren

Ausgängen parallelgeschaltet.

Anbauanleitung für Lasermarkierungsleuchten

Teilesatz 0511 590024

Fitting Instruction for laser marking

Kit 0511 590024

Teile-Nr./ Part-No.:

0791 511700

Blatt: von

Sheet: 5 from 12

Ausgabe/Edition:

07.2010 Printed in Germany

Änderungsindex

Rev. index: 00.0

Notizen:

Anbauanleitung für Lasermarkierungsleuchten

Teilesatz 0511 590024

Fitting Instruction for laser marking

Kit 0511 590024

Teile-Nr./ Part-No.:

0791 511700

Blatt: von

Sheet: 6 from 12

Ausgabe/Edition:

07.2010

Änderungsindex

Rev. index: 00.0 Printed in Germany

Ausgabe/Edition:

07.2010 Printed in Germany

Änderungsindex

Rev. index: 00.0

1 Basic kit components

The kit 0511 590024 is the basic kit containing a bracket, a laser

marking light and a switchable power supply.

Before beginning the installation:

Please check whether you have all the necessary components for the

retrofit kit listed in the scope of delivery.

The kit consists of the following components:

Component Parts number

1 x Bow 0510 491010

1 x Cylinder head screw M5 x 12 9202 002487

1 x Lug 0510 491020

2 x Cylinder head screw M4 x 20 9202 002107

3 x Cable tie 9840 120027

3 x Cable tie 9840 120026

3 x Cable tie 9840 120025

3 x Fillister head screw 9204 201657

1 x Power supply for laser complete 0511 590014

2 First extension kit components (optional)

The kit 0511 590014 is the first extension kit with a laser marking lamp

and a switchable power supply.

The kit can be installed twice.

Before beginning the installation:

Please check whether you have all the necessary components for the

retrofit kit listed in the scope of delivery.

The kit consists of the following components:

Component Parts number

1 x Laser complete 9835 501005

1 x Clamp 0806 402680

1 x Clamp 0806 402670

1 x PCB complete 9850 001090

4 x Spacer 9830 501010

1 x Power supply cord (complete) 9870 511011

4 x Cable tie 9840 121001

Anbauanleitung für Lasermarkierungsleuchten

Teilesatz 0511 590024

Fitting Instruction for laser marking

Kit 0511 590024

Teile-Nr./ Part-No.:

0791 511700

Blatt: von

Sheet: 7 from 12

3 Second extension kit components (optional)

The kit 0510 590034 is the second extension kit with a laser

marking lamp.

For one power supply (9850 001090), it is possible to connect at

most 3 laser marking lamp concurrently (check polarity, see

package leaflet of the laser lamp).

The lamps can be switched on concurrently.

Before beginning the installation:

Please check whether you have all the necessary components for

the retrofit kit listed in the scope of delivery.

The kit consists of the following components:

Component Parts number

1 x Laser complete 9835 501005

1 x Clamp 0806 402680

1 x Clamp 0806 402670

3 x Hexagonal nut 0216 000103

4 Conversion

Caution: Risk of injury!

Turn off the main switch and pull out the mains plug before

performing the conversion task.

The fitting of the kit must be carried out by qualified technicians

only.

Anbauanleitung für Lasermarkierungsleuchten

Teilesatz 0511 590024

Fitting Instruction for laser marking

Kit 0511 590024

Teile-Nr./ Part-No.:

0791 511700

Blatt: von

Sheet: 8 from 12

Ausgabe/Edition:

07.2010

Änderungsindex

Rev. index: 00.0 Printed in Germany

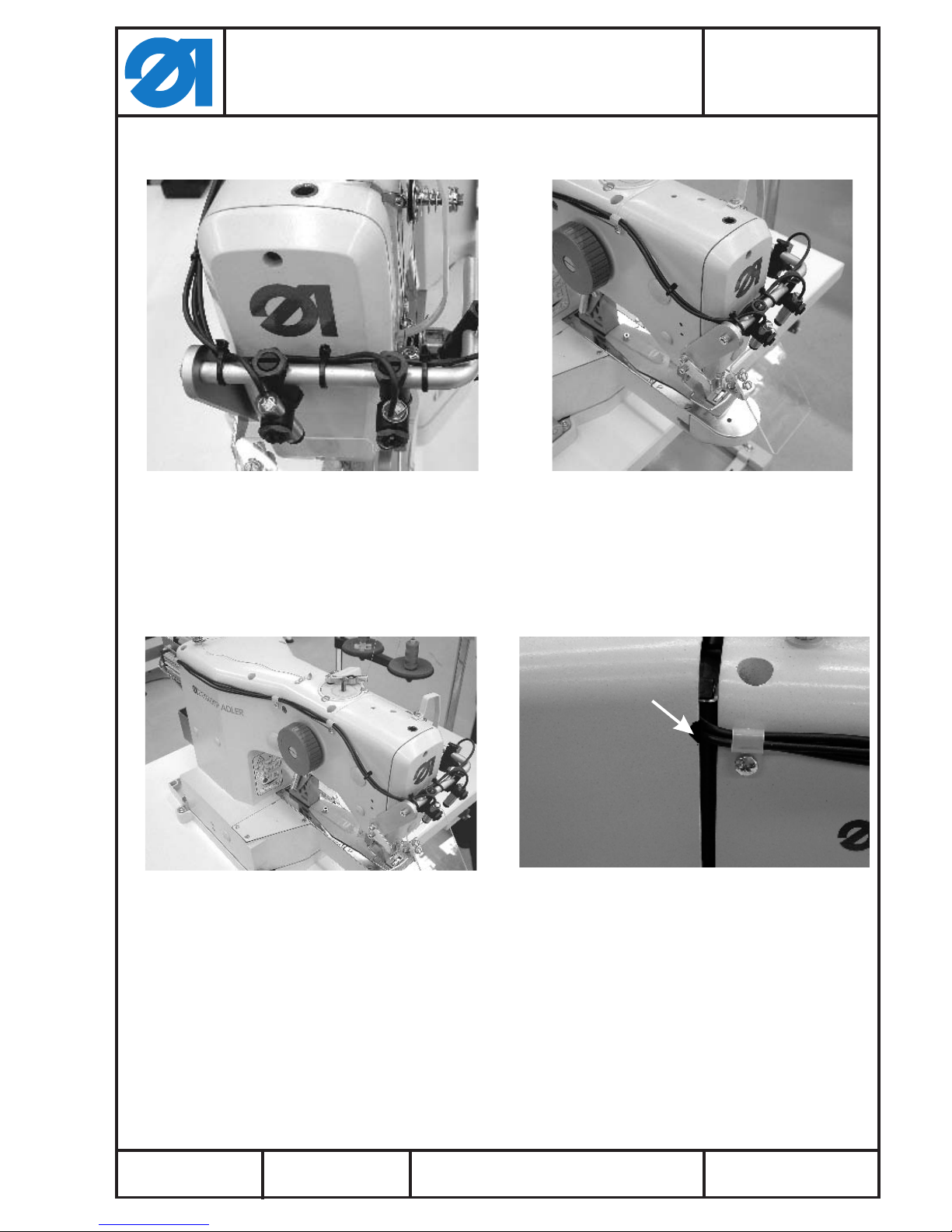

5 Mounting the laser marking lamp

–Mount the bow and the laser lamps as shown in the pictures.

5.1 Laying the wiring and the distributor

–Lay the wiring as shown in the pictures.

Near the air duct (see arrow), the rear part of the covering cap

must be reworked.

–File it using a rat-tail file.

Anbauanleitung für Lasermarkierungsleuchten

Teilesatz 0511 590024

Fitting Instruction for laser marking

Kit 0511 590024

Teile-Nr./ Part-No.:

0791 511700

Blatt: von

Sheet: 9 from 12

Ausgabe/Edition:

07.2010 Printed in Germany

Änderungsindex

Rev. index: 00.0

6 Mounting the power supply and connecting the laser lamp

1-2=Laserlamp1/Retrofitlamp1,2

3-4=Laserlamp2/Retrofitlamp3,4

5-6=Laserlamp3/Retrofitlamp5,6

The retrofit lamps can be connected parallel to

the present ones, however the maximal number

allowed is 3 lamps per output.

–Unscrew the covering 1.

–Tilt back the machine head.

–Mount the power supply 4 with its corresponding spacer on the

plate 2.

–Connect the cable of the laser lamp to the clamp 3.

Check polarity!

–Connect the cable of the power supply 6 with the plug 5 to the

plug-in connector X20, X21 or X22 of the PCB 7.

Laser 1: X20 switchable with output Y21

Laser 2: X21 switchable with output Y22

Laser 3: X22 switchable with output Y23

Anbauanleitung für Lasermarkierungsleuchten

Teilesatz 0511 590024

Fitting Instruction for laser marking

Kit 0511 590024

Teile-Nr./ Part-No.:

0791 511700

Blatt: von

Sheet: 10 from 12

Ausgabe/Edition:

07.2010

Änderungsindex

Rev. index: 00.0 Printed in Germany

154 3 2

76 x21 7

Autres manuels pour 511

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Duerkopp Adler Machine à coudre

Duerkopp Adler

Duerkopp Adler DACeco M-TYPE Mode d’emploi

Duerkopp Adler

Duerkopp Adler 204-370 Mode d’emploi

Duerkopp Adler

Duerkopp Adler 888 Manuel utilisateur

Duerkopp Adler

Duerkopp Adler 4120-5 Guide de dépannage

Duerkopp Adler

Duerkopp Adler 1280i-6 Guide de dépannage

Duerkopp Adler

Duerkopp Adler 4280i-6 Guide de dépannage

Duerkopp Adler

Duerkopp Adler 523-105 Mode d’emploi

Duerkopp Adler

Duerkopp Adler 577-1111 Manuel utilisateur

Duerkopp Adler

Duerkopp Adler 4280-2 Guide de dépannage

Duerkopp Adler

Duerkopp Adler 745-34 Manuel utilisateur

Duerkopp Adler

Duerkopp Adler 559 Manuel utilisateur

Duerkopp Adler

Duerkopp Adler SP 460 Mode d’emploi

Duerkopp Adler

Duerkopp Adler 528 Manuel utilisateur

Duerkopp Adler

Duerkopp Adler 167-372 Mode d’emploi

Duerkopp Adler

Duerkopp Adler 530-211 Manuel utilisateur

Duerkopp Adler

Duerkopp Adler Electropneumatic Fullness Kit 0175 590044 Manuel utilisateur

Duerkopp Adler

Duerkopp Adler 739-1201 Mode d’emploi

Duerkopp Adler

Duerkopp Adler 4180i-1 Guide de dépannage

Duerkopp Adler

Duerkopp Adler 739 Manuel

Duerkopp Adler

Duerkopp Adler 530 Manuel utilisateur

Duerkopp Adler

Duerkopp Adler 550-19-2 Mode d’emploi

Duerkopp Adler

Duerkopp Adler 558 Mode d’emploi

Duerkopp Adler

Duerkopp Adler 4180i-5 Mode d’emploi

Duerkopp Adler

Duerkopp Adler 291 Manuel utilisateur

Manuels Machine à coudre populaires d'autres marques

Riccar

Riccar RL634DE Manuel utilisateur

Singer

Singer 2517 Manuel utilisateur

Pfaff

Pfaff 3307-1 SERIES Manuel utilisateur

Janome

Janome Quilt Maker Pro 18 VERSA Manuel utilisateur

Siruba

Siruba C007JP Manuel utilisateur

Husqvarna Viking

Husqvarna Viking Designer SE Manuel utilisateur

Singer

Singer 148-5 Manuel utilisateur

IKEA

IKEA SY Manuel utilisateur

Pfaff

Pfaff 571 Manuel utilisateur

Singer

Singer 15-91 Manuel utilisateur

Brother

Brother BB370 Manuel utilisateur

Pegasus

Pegasus WT100 Series Manuel utilisateur

Reliable

Reliable 7100DB Manuel utilisateur

Pfaff

Pfaff 937 Manuel utilisateur

Singer

Singer 6038 Manuel utilisateur

Singer

Singer 413K Manuel utilisateur

Pfaff

Pfaff 1471 E1 Manuel utilisateur

Kenmore

Kenmore 16677 - Serger Sewing Machine Manuel utilisateur
