Dräger Scio Four Manuel utilisateur

6871875 - 01 , de/en

RELEASED

page 1 of 6

Use of this document / contents is forbidden

Refer to protection notice ISO 16016.

Recycling-Demontageanleitung

Scio

Einführung / Introduction ................................................................................................................... 2

1.1 Zweck / Scope ....................................................................................................................... 2

1.1 Anwendungsbereich / Field of application ............................................................................. 2

2Demontage / Disassembling...................................................................................................... 2

2.1 Geräteübersicht/ Device overview......................................................................................... 2

2.2 Öffnen des Gerätes/ opening the device ............................................................................... 3

2.3 Scio Basis / Scio base........................................................................................................... 4

2.4 Sensormodul/ sensor module................................................................................................ 5

3Material Liste/ list of materials ................................................................................................... 6

Use of this document / contents is forbidden

Refer to protection notice ISO 16016.

Use of this document / contents is forbidden

Refer to protection notice ISO 16016.

6871875 - 01 , de/en

RELEASED

page 2 of 6

Use of this document / contents is forbidden

Refer to protection notice ISO 16016.

Einführung / Introduction

1.1 Zweck / Scope

Dieses Dokument beschreibt die Demontage der gesondert zu entsorgenden Komponenten

des Scio und enthält eine Liste der für eine Verwertung lohnenden Komponenten.

This document describes the disassembling of Scio components which has to be disposed

separately. As well it contains a list of materials worth to recycle.

1.1 Anwendungsbereich / Field of application

Dieses Dokument gilt für die Produktlebensdauer des Scio.

This document is valid for the lifecycle of Scio.

Scio gibt es in den Gerätevarianten/ Scio is available in following variants:

Scio; Scio Four, Scio Four Oxi, Scio Four plus und Scio Four Oxi plus

2 Demontage / Disassembling

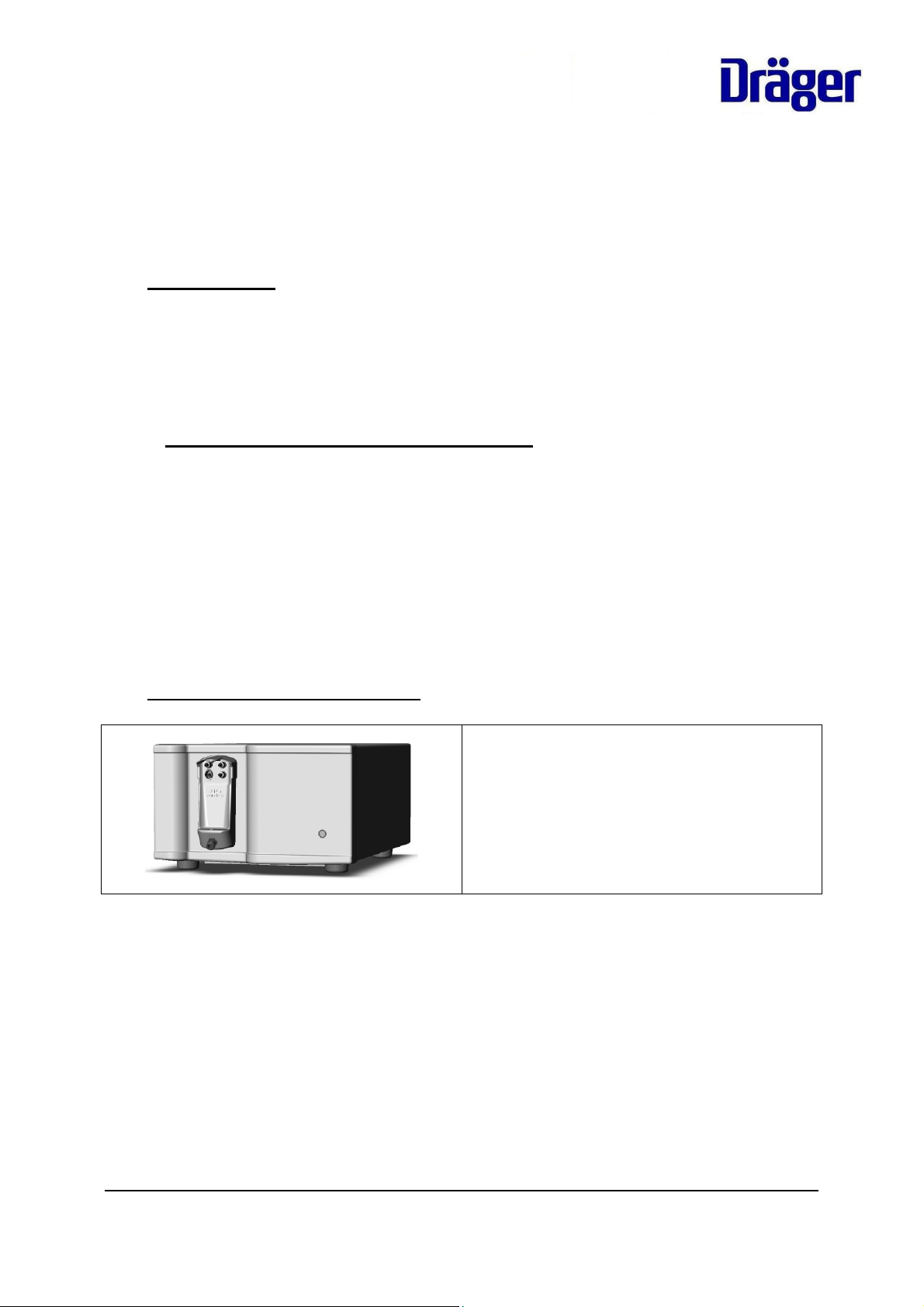

2.1 Geräteübersicht/ Device overview

Scio

3,4 kg

Tischnetzteil/power supply

(incl. Netzleitung/ incl. power cord)

0,85 kg

6871875 - 01 , de/en

RELEASED

page 3 of 6

Use of this document / contents is forbidden

Refer to protection notice ISO 16016.

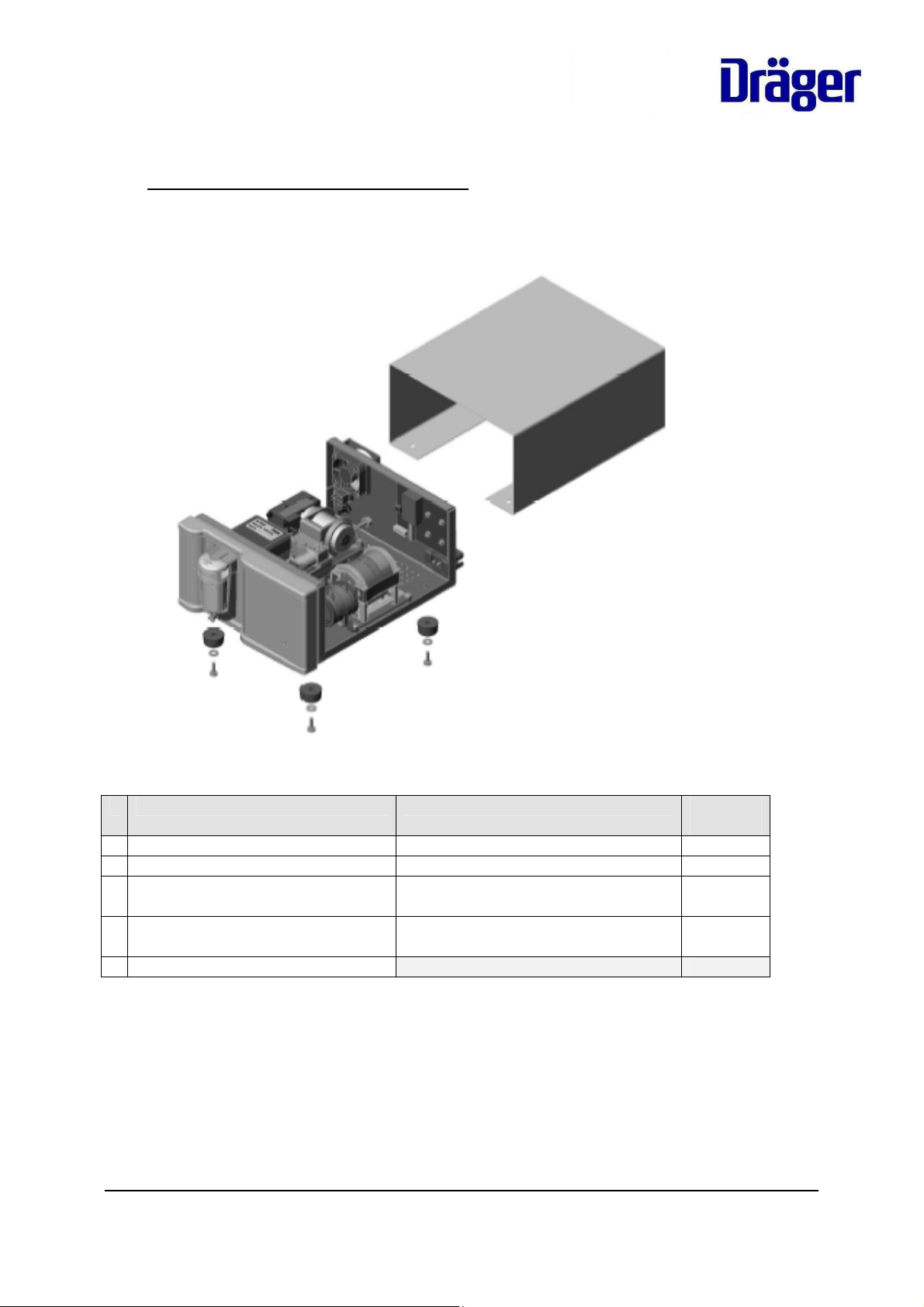

2.2 Öffnen des Gerätes/ opening the device

Das Gehäuse kann durch entfernen der vier Schrauben am Boden geöffnet Werden.

To open the device, remove the four screws at the bottom.

Bestandteile/ parts:

Komponente/ components Material/ material Gewicht/

weight

1 Deckel/ cover Blech/ plate 800 g

2 Fuß / base !(4x) Gummi/ rubber 20 g

3 Schrauben und Scheiben/ srews

and washers !(4x)

Stahl / steel 10 g

4 Scio Basis/ Scio base (siehe weitere Demontage/ see

follow up disassembling)

2570 g

Gesamt/ total: 3400 g

6871875 - 01 , de/en

RELEASED

page 4 of 6

Use of this document / contents is forbidden

Refer to protection notice ISO 16016.

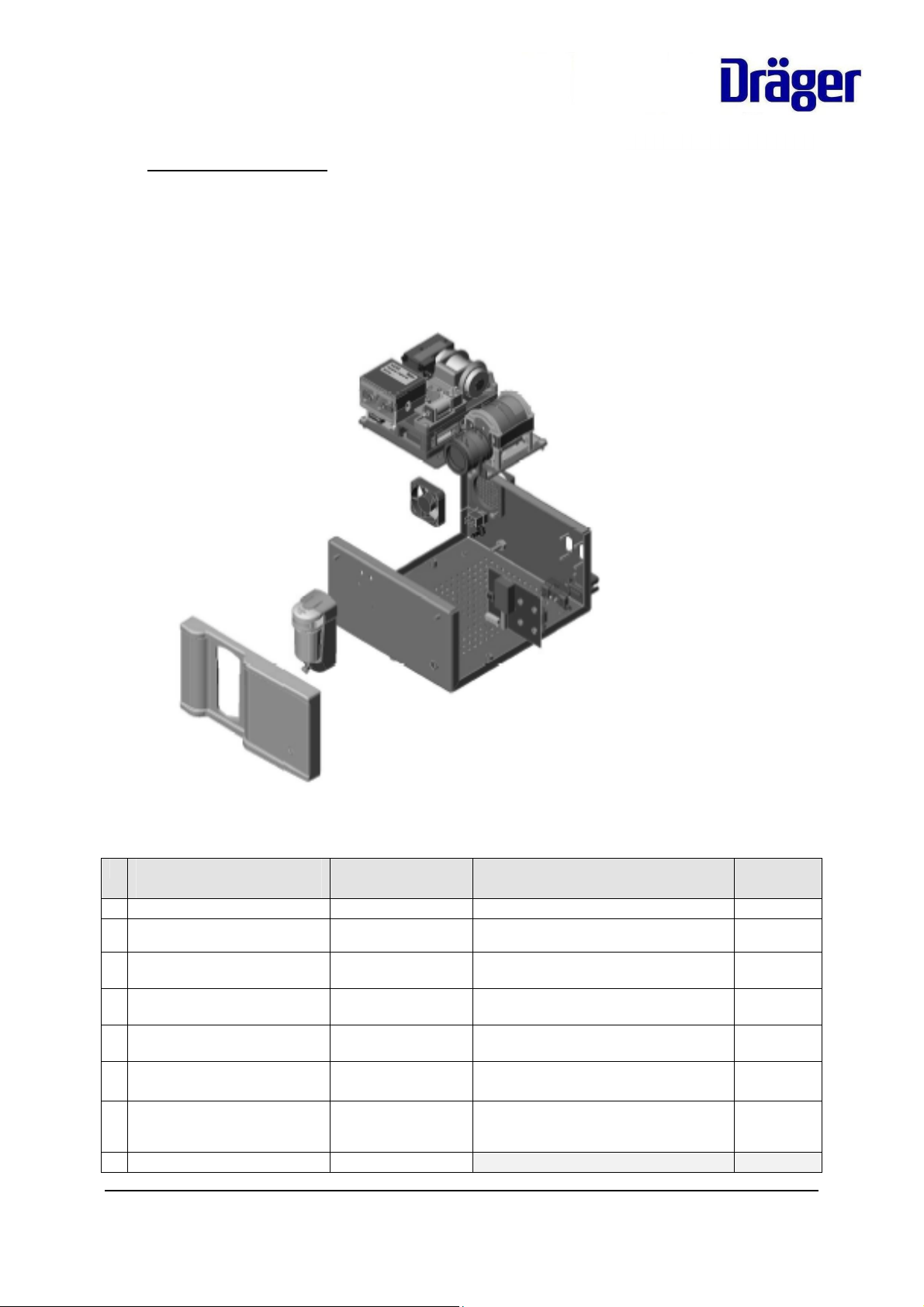

2.3 Scio Basis / Scio base

Front mit drei Schrauben lösen von dem Basisblech trennen.

Separate front from the base-plate by removing three screws.

Modul mit vier Schrauben vom Basisblech trennen.

Separate module from the base-plate by removing four screws.

Bestandteile/ parts:

Komponente /

component

Befestigt mit/

fixed with:

Material/ material Gewicht/

weight

1 Basisblech/ base-plate Stahl/ steel 1150 g

2 Halter / bracket 2 Schrauben/

screws Metall-Kunststoff/metal-platics 50 g

3 Front/ front 3 Schrauben/

screws Kunststoff/ plastics

(ABS+PC <1%) 100 g

4 Leiterplatte mit Schalter /

PCB with switch

4 Schrauben/

screws Mischschrott (Elektronikschrott )/

mixed waste (elctronic waste) 90 g

5 Lüfter/ Lüftermatte

Fan/ dust filter

2 Schrauben/

screws Mischschrott / mixed waste 10 g

6 Sensormodul /

sensor module

4 Schrauben/

screws (siehe weitere Demontage/ see

follow up disassembling)

1140 g

7 Diverse Schrauben /

divers screws

(nicht abgebildet/ not mapped)

Stahl/ steel 30 g

Gesamt/ total: 2570 g

6871875 - 01 , de/en

RELEASED

page 5 of 6

Use of this document / contents is forbidden

Refer to protection notice ISO 16016.

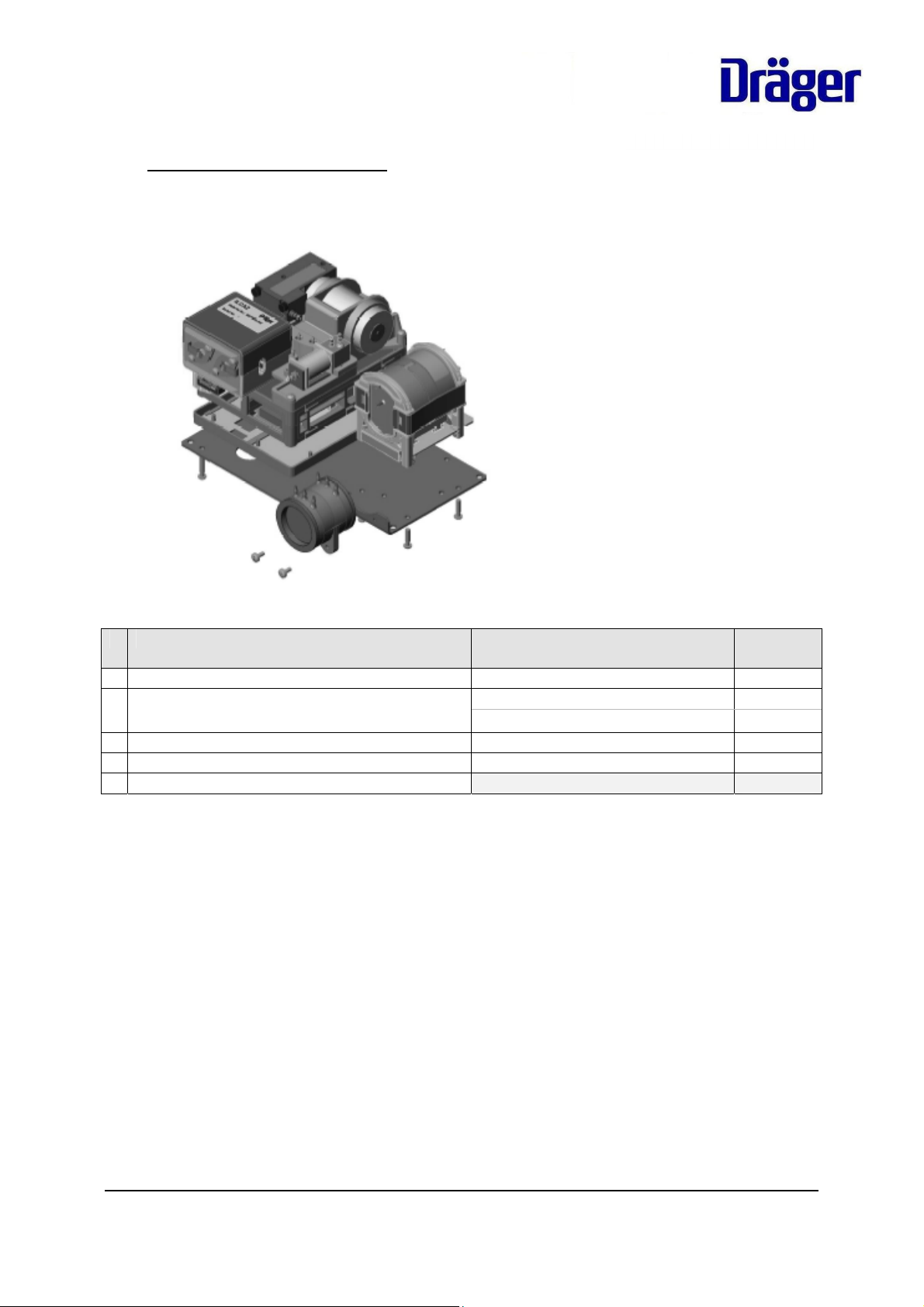

2.4 Sensormodul/ sensor module

Komponenten [2] vom Modulblech trennen, hierfür zehn Kreuzschlitzschrauben lösen.

Separate components [2] from the module-plate by removing ten screws.

Bestandteile/ parts:

Komponente/ components Material Gewicht/

weight

1 Modulblech/ modules plate Stahl/ steel 190 g

Mischschrott incl. Elektronikschrott

2 Komponenten (3 Teile)/

components (3parts) mixed waste incl. electronic waste 910 g

3 Kunststoffplatte/ plastics panel Kunststoff / plastics !(ABS) 20 g

4 Schrauben / screws ( 10 x) Stahl/ steel 20 g

Gesamt/ total: 1140 g

[2]

6871875 - 01 , de/en

RELEASED

page 6 of 6

Use of this document / contents is forbidden

Refer to protection notice ISO 16016.

3 Material Liste/ list of materials

Material/ material

Recycling Eigenschaften/

recycling propertys

Gewicht

weight

(g)

Bemerkung/ note

1. Teile die normal entsorgt werden können/ parts to dispose normal

Metalle/metalls

Schrauben / screws 60 Stahl/ steel

Bleche/ plates 2140 Stahl/ steel

Gesamt/ total: 2,2 kg

Kunststoffe/ platics

ABS 120

Gummi / rubber 20

Gesamt/ total: 0,14 kg

2. Teile die getrennt entsorgt werden müssen/ parts to dispose separate

Mischschrott/ mixed waste 1010 Metall/ Kunststoff/ Elektronik

metal/ platics/ electronic

Tischnetzteil incl. Kabel/

power supply incl. cable 840 Metall/ Kunststoff/ Elektronik

metal/ platics/ electronic

Gesamt/ total: 1,86 kg

3. Teile die den Recyclingprozess stören können/

parts which can derange the recycling process.

Gemische/

composites

Kunststoff-Metall/

plastics-metal

Gesamt/ total: 0,05 kg

4. Gesamtgewicht/ total weight:

4,25 kg
