Dorma AGILE 150 Manuel utilisateur

Installation instruction

DORMA

AGILE 150 DORMOTION

Installation to wall

Montageanleitung

DORMA

AGILE 150 DORMOTION

Wandmontage

Stand/Issue 02.10 / 004599 800.52.639.6.32

DORMA-Glas

Inhaltsverzeichnis:

Index of contents:

S. 2-3. . . . . . . . . . . Wichtige Informationen / Important information

S. 3 . . . . . . . . . . . Benötigte Werkzeuge / requisite tools

S. 4 . . . . . . . . . . . Glasbearbeitung DORMOTION L / glass preparation DORMOTION L

S. 4 . . . . . . . . . . . Lieferumfang DORMOTION L / scope of delivery DORMOTION L

S. 5 . . . . . . . . . . . Glasbearbeitung DORMOTION XL / glass preparation DORMOTION XL

S. 5 . . . . . . . . . . . Lieferumfang DORMOTION XL / scope of delivery DORMOTION XL

S. 6 . . . . . . . . . . . Position der Laufschiene vor der Maueröffnung /

position of track rail ahead the wall opening

S. 7 . . . . . . . . . . . 1. Montage des Winkelprofils / installation of the angle profile

S. 8 . . . . . . . . . . . 2. Montage der Bodenführung / installation of the floor guide

S. 9 . . . . . . . . . . . 3. Montage der Klemmwagen / installation of the clamping carrier

S. 10 . . . . . . . . . . . 4. Vorbereitung Aushebeschutz / preparation of anti-jump device

S. 10 . . . . . . . . . . . 5. Endmontage der Bodenführung / final installation of floor guide

S. 11 . . . . . . . . . . . 6. Montage der Dämpfereinheit / installation of the spring damper unit

S. 12/13 . . . . . . . . . 7. Montage der Schiebetür und Befestigung der Laufschiene

7. Fitting of sliding door and fixing of the track profile

S. 14 . . . . . . . . . . . 8. Höheneinstellung / height adjustment

S. 14 . . . . . . . . . . . 9. Einstellung des Aushebeschutzes / adjustment of the anti-jump device

S.15/16 . . . . . . . . . 10. Positionierung der Laufwegbegrenzer / positioning of panel stops

S. 17 . . . . . . . . . . . 11. Positionierung der DORMOTION Start / positioning of DORMOTION start

S. 18 . . . . . . . . . . . 12. Glaskantenschutz / glass edge protection

S. 19 . . . . . . . . . . . 13. Montage der Sichtschutzbürste (optional) / installation of brush profile (optional)

S. 20 . . . . . . . . . . . 14. Montage der Stirnabdeckungen / installation of end caps

Montagefolge

Mounting sequence

1. ; 1.1 ; ... =

1 = Bauteil/Baugruppe

Components

A = Glasbreite / glass width

B = Laufschienenlänge / length of track

LW = Lichte Weite / clear opening width

LH = Lichte Höhe / clear height

H = Gesamthöhe / total height

GH = Glashöhe / glass height

t = Glasdicke / glass thickness

geschlossen / closed

geöffnet / opened

geschlossen / closed

geöffnet / opened

geschlossen / closed

geöffnet / opened

A = LW + 60

B = A x2

A=(LW/2)+28 A=(LW/2)+28

B = 2x(Ax2)

30 30

Seite/Page 2/20

DORMA-Glas

Wichtige Informationen:

Important information:

max. Höhe 3000 mm

max. height 3000 mm

Glasdicken: 8 - 13,5 mm

glass thicknesses: 8 - 13,5 mm

A = LW + 30

B = A x2

max. Flügelgewicht DORMOTION L: 80 kg

max. panel weight DORMOTION L: 80 kg

max. Flügelgewicht DORMOTION XL: 150 kg

max. panel weight DORMOTION XL: 150 kg

Bürste optional

optional brush

X LH

GH = LH + X + 20

64,5

33,5

Glass panels self-cleaning coatings are unsuitable for

AGILE 150 - unless the clamping area (20mm band at the

upper glass edge) is left coated.

All glass clamping areas are to be cleaned prior to

installation. Only use glass cleaning products, free from

silicones and oil (e.g. acetone).

Precondition for installation of trak is an aligned

substructure or wall with a max. tolerance of 2mm per

metre.

A maintenance free period of min. 5 years is given with an

appropriate handling and normal frequency of approx. 20

cycles per day.

For higher frequency we recommend a maintenance

contract between fitter and user for a yearly inspection.

Gläser mit selbstreinigenden Beschichtungen sind für

AGILE 150 nicht geeignet - es sei denn, die

Beschichtung wurde im Bereich der Klemmflächen

(20mm Streifen an oberer Glaskante) ausgespart.

Vor der Montage Glasflächen im Bereich der

Klemmflächen reinigen. Bitte nur Glasreiniger

verwenden, die frei von Silikonen und Ölen sind

(z.B. Aceton).

Voraussetzung für die Montage der Laufschiene ist eine

ausgerichtete und tragfähige Unterkonstruktion bzw.

Wand mit einer max. Toleranz von 2mm pro Meter.

Bei sachgerechter Bedienung der Anlage und normaler

Frequentierung (20 Betätigungen pro Tag) ist ein

wartungsfreier Betrieb über einen Nutzungszeitraum von

min. 5 Jahren gegeben.

Bei höherer Frequentierung empfehlen wir einen

jährlichen Wartungsvertrag zwischen Montagebetrieb

und Endbenutzer.

Benötigte Werkzeuge:

Requisite tools:

Wichtige Informationen:

Important information:

4mm

3mm

2,5mm

Seite/Page 3/20

DORMA-Glas

Lieferumfang DORMOTION L:

Scope of delivery DORMOTION L:

1 . . . . . . Winkelprofil / angle profile

2 . . . . . . Laufschiene / track profile

3 . . . . . . Schrauben DIN 7991 M6x12 /

screw DIN 7991 M6x12

4 . . . . . . Klemmwagen / clamp carrier

5 . . . . . . Laufwegbegrenzer / panel stop

6 . . . . . . Dämpfer DORMOTION L / spring damper DORMOTION L

7 . . . . . . Dormotion Start / dormotion start

8 . . . . . . Bodenführung / floor guide

9 . . . . . . Zubehörbeutel mit Befestigungsmaterial /

accessories package with fixing material

10 . . . . . . Stirnabdeckungen / end caps

11 . . . . . . Glaskantenschutz / glass edge protection

12 . . . . . . Sichtschutzbürste (optional) / brush profile (optional)

Glasbearbeitung DORMOTION L:

Glass preparation DORMOTION L:

R5 - R10

Seite/Page 4/20

DORMA-Glas

Lieferumfang DORMOTION XL:

Scope of delivery DORMOTION XL:

1 . . . . . . Winkelprofil / angle profile

2 . . . . . . Laufschiene / track profile

3 . . . . . . Schrauben DIN 7991 M6x12 /

screw DIN 7991 M6x12

4 . . . . . . Klemmwagen / clamp carrier

5 . . . . . . Laufwegbegrenzer / panel stop

6 . . . . . . Dämpfer DORMOTION XL / spring damper DORMOTION XL

7 . . . . . . Dormotion Start / dormotion start

8 . . . . . . Bodenführung / floor guide

9 . . . . . . Zubehörbeutel mit Befestigungsmaterial /

accessories package with fixing material

10 . . . . . . Stirnabdeckungen / end caps

11 . . . . . . Glaskantenschutz / glass edge protection

12 . . . . . . Sichtschutzbürste (optional) / brush profile (optional)

Glasbearbeitung DORMOTION XL:

Glass preparation DORMOTION XL:

R5 - R10

Seite/Page 5/20

DORMA-Glas

M 25

M = Glasüberstand / overlap of glass

X = Position Griff an der Glastür abmessen /

measure the position of handle at glass

Y = Griffbreite / handle width

Stirnabdeckung

End cap

M= Glasüberstand (empfohlen 30mm

overlap of glass (recommend 30mm

P = Laufschienenüberstand / overlap of track profile

geschlossen / closed

Position der Laufschiene vor Maueröffnung:

Position of track rail ahead the wall opening:

Glastür / glass door

Einzeltür / single door

P = M + 5

..... = ..... + 5

P M

M = X − (Y/2 − 25

..... = ..... − (...../2 − 25

M X Y

Der Glasüberstand (M darf durch unterschiedliche

Bedingungen wie z.B. Glasbohrung oder Griffdicke

von dem empfohlenen Maß abweichen.

The glass overlap (M can differ to the

recommended measurements depending

on position of drillings or handle thickness.

Seite/Page 6/20

DORMA-Glas

1. Montage des Winkelprofils:

1. Installation of the angle profile:

Mitgelieferte Schrauben und Dübel sind nicht für jeden Untergrund geeignet.

Geeignete auf den Untergrund abgestimmte Befestigungsmittel verwenden!

Delivered screws and plugs are not usable for all t pes of foundations!

Please use suitable fixing materials according to foundation!

ø 8mm

Seite/Page 7/20

DORMA-Glas

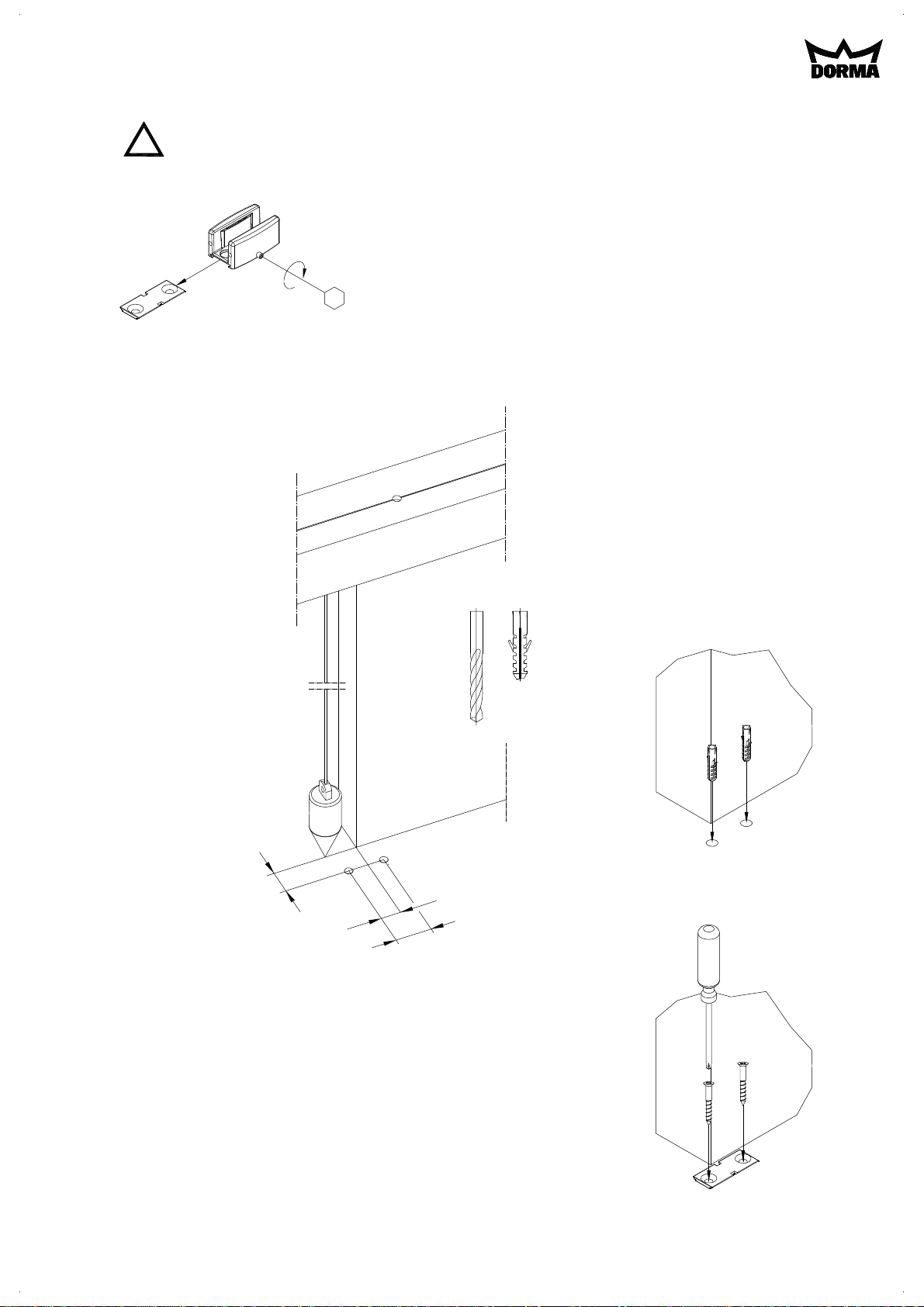

2. Montage der Bodenführung:

2. Installation of the floor guide:

Seite/Page 8/20

DORMA-Glas

ø 8mm

2.1

2 mm

lösen / loosen

2.2

2.3

2.4

2.5

!Geeignete auf den Untergrund abgestimmte Befestigungsmittel verwenden!

Please use suitable fixing material according to foundation!

22+(Glasdicke/2)

22+(glassthickness/2)

3. Montage der Klemmwagen:

3. Installation of clamp carriers:

3.2

3.3

35 35

3.4

Einzeltür / single door

35 35

Doppeltür / double door

35 35

4 mm

12 Nm

3.1 Vor der Montage Glasflächen im Bereich der Klemmflächen reinigen. Bitte nur

Glasreiniger verwenden, die frei von Silikonen und Ölen sind (z.B. Aceton).

3.1 Before installation all glass clamping areas have to be cleaned first. Only use

glass cleaning products, free from silicones and oil (e.g. acetone).

Achtung: Um einen bestmöglichen Glasschutz zu erreichen, empfehlen wir bei

gegenläufigen Schiebetüren, die Verwendung des Abstandhalters Art. Nr.: 29.420.

Attention: For sliding doors moving in opposite directions, we recommend to use

the spacer Art. No.: 29.420, to get the best possible glass protection.

Alternativ:

1/4

0 mm

Seite/Page 9/20

DORMA-Glas

4. Vorbereitung Aushebeschutz:

4. Preparation of anti-jump device:

Soll / referance

Aushebeschutz

Anti-jump device Aushebeschutz

Anti-jump device

4.1 Ist-Soll Vergleich durchführen.

4.1 Make a actual-theoretical comparison.

3 mm

4.2 ggf. einstellen

4.2 adjust if necessary

Seite/Page 10/20

DORMA-Glas

5. Endmontage der Bodenführung:

5. Final installation of floor guide:

5.1 Tür vorsichtig öffnen.

5.1 Open the door carefully.

5.2

5.3

3 mm

anziehen / tighten

2 mm 5.4 Einstellen der benötigten Glasdicke

5.4 Adjustment of required glass thickness

22+(Glasdicke/2)

22+(glassthickness/2)

Glas
