CoolAir SP950C, SPX1200C

SPX1200C

SP950C

1 2 3

SP950C-SPX1200C-Scania--I-16s.book Seite 3 Freitag, 31. August 2018 4:22 16

CoolAir SP950C, SPX1200C

SP950C-SPX1200C-Scania--I-16s.book Seite 4 Freitag, 31. August 2018 4:22 16

CoolAir SP950C, SPX1200C

SPX1200C

SP950C

SP950C-SPX1200C-Scania--I-16s.book Seite 5 Freitag, 31. August 2018 4:22 16

General safety instructions CoolAir SP950C, SPX1200C

Please read this instruction manual carefully before installation and first

use, and store it in a safe place. If you pass on the product to another

person, hand over this instruction manual along with it.

1 General safety instructions

The manufacturer accepts no liability for damage in the following cases:

• Damage to the product resulting from mechanical influences and incorrect

connection voltage

• Alterations to the product without express permission from the manufacturer

• Use for purposes other than those described in the operating manual

2Scopeofdelivery

Installation kit for Scania Highline/Topline

NOTICE!

The freedom of movement of semi-trailers (of the outer edges of the

semi-trailer when turning or jackknifing) and other vehicle attachments

must not be restricted.

NOTE

Observe the safety instructions in the installation manual for the parking

cooler.

Quantity Designation

1 Fastening frame

1 Installation manual

5 Retainer nut M8

2 Serrated lock nut with flange M8

1 Ribbed bolt M8 x 25

4 Bolt M8 x 30

8 U washer M8 (d1 = 8.4 mm, d2 = 16 mm)

1 Bolt M8 x 16

SP950C-SPX1200C-Scania--I-16s.book Seite 6 Freitag, 31. August 2018 4:22 16

CoolAir SP950C, SPX1200C Target group for this manual

Before starting the system, check that all the parts belongingto the scope of delivery

are present.

3 Target group for this manual

The installation information in this manual is only intended for qualified personnel at

workshops, who are familiar with the guidelines and safety precautions to be applied

during the installation of vehicle accessory parts.

4 Intended use

The fastening frame is used for installing the condenser unit SP950C or SPX1200C

for the parking cooler SP950 or SPX1200, respectively, to the following vehicles:

Scania Highline/Topline.

When fastening the fastening frame, use existing fastening points on the vehicle. You

do not need to drill new holes.

5 Fitting the fastening frame

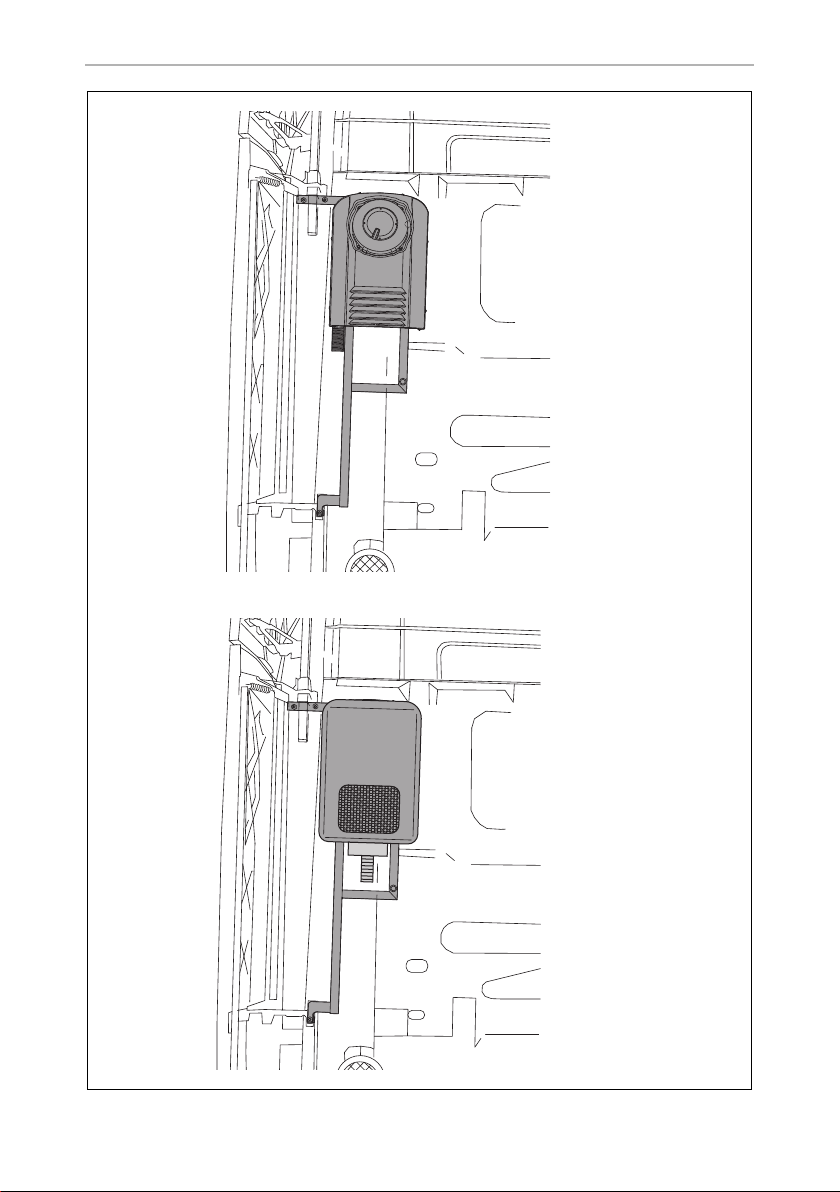

Basic assembly is described in fig. 1, page 3:

NOTICE!

Observe the information in the installation manual when fitting the

parking cooler.

NOTE

Operating instructions can be found in the operating manual for the

parking cooler.

Item Designation

1 Fastening frame

2 Condenser unit

3Cover

SP950C-SPX1200C-Scania--I-16s.book Seite 7 Freitag, 31. August 2018 4:22 16

Guarantee CoolAir SP950C, SPX1200C

Fit the fastening frame and the condenser at the Scania Highline/Topline as follows:

➤Bolt the condenser unit to the mounting frame with the M8 x 30 hexagon bolts,

M8 8.4 x 16 mm U-washers and M8 retaining nuts (fig. 1, page 3).

➤Remove the existing screws (fig. 21, page 4).

➤Fasten the spacer (fig. 22, page 4) in place of the removed screw using the

M8 x 25 ribbed bolt (fig. 23, page 4).

➤Remove the existing nuts (fig. 26, page 4).

➤Install the mounting frame using the fastening material provided:

– Attach at the top with the M8 (fig. 26, page 4) serrated lock nuts

– Attach to the spacer you installed earlier with retaining nut M8 (fig. 24,

page 4) and bolt M8 x 16 (fig. 25, page 4)

➤Check that all bolts are still tight after travelling approximately 200 km.

6Guarantee

The statutory warranty period applies. If the product is defective, please contact the

service partner in your country (addresses on the back on the instruction manual).

Our experts will be happy to help you and will discuss the warranty process with you

in more detail.

NOTE

Make sure the long side (fig. 2A, page 4) of the spacer is pointing

towards the rear wall of the truck.

SP950C-SPX1200C-Scania--I-16s.book Seite 8 Freitag, 31. August 2018 4:22 16

CoolAir SP950C, SPX1200C Allgemeine Sicherheitshinweise

Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig

durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe

des Produktes an den Nutzer weiter.

1 Allgemeine Sicherheitshinweise

Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:

• Beschädigungen am Produkt durch mechanische Einflüsse und falsche

Anschlussspannung

• Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller

• Verwendung für andere als die in der Anleitung beschriebenen Zwecke

2 Lieferumfang

Montagesatz für Scania Highline/Topline

ACHTUNG!

Die Bewegungsfreiheit von Aufliegern (die äußeren Kanten des

Aufliegers beim Einlenken oder Einknicken) und anderen Fahrzeug-

anbauten darf nicht eingeschränkt werden.

HINWEIS

Beachten Sie die Sicherheitshinweise in der Einbauanleitung zur Stand-

klimaanlage.

Menge Bezeichnung

1 Befestigungsrahmen

1 Montageanleitung

5 Sicherungsmutter M8

2 Sperrzahnmutter mit Flansch M8

1 Rippschraube M8 x 25

4 Schraube M8 x 30

8 U-Scheibe M8 (d1 = 8,4 mm, d2 = 16 mm)

1 Schraube M8 x 16

SP950C-SPX1200C-Scania--I-16s.book Seite 9 Freitag, 31. August 2018 4:22 16

Zielgruppe dieser Anleitung CoolAir SP950C, SPX1200C

Prüfen Sie vor Inbetriebnahme des Systems, ob alle zum Lieferumfang gehörenden

Teile vorhanden sind.

3 Zielgruppe dieser Anleitung

Die Einbauinformationen in dieser Anleitung wenden sich ausschließlich an Fach-

leute in Werkstätten, die mit den anzuwendenden Richtlinien und Sicherheits-

vorkehrungen beim Einbau von Fahrzeugzubehörteilen vertraut sind.

4 Bestimmungsgemäßer Gebrauch

Der Befestigungsrahmen dient zur Montage der Kondensatoreinheit SP950C oder

SPX1200C von der Standklimaanlage SP950 bzw. SPX1200 an Fahrzeuge des Typs

Scania Highline/Topline.

Bei der Befestigung des Befestigungsrahmens werden Originalbefestigungspunkte

am Fahrzeug verwendet. Sie müssen am Fahrzeug keine neuen Bohrungen

anfertigen.

5 Befestigungsrahmen montieren

Die grundsätzliche Montage stellt Abb. 1, Seite 3 dar:

ACHTUNG!

Beachten Sie beim Einbau auch die Informationen in der Einbau-

anleitung zur Standklimaanlage.

HINWEIS

Informationen zur Bedienung finden Sie in der Bedienungsanleitung zur

Standklimaanlage.

Pos. Bezeichnung

1 Befestigungsrahmen

2 Kondensatoreinheit

3 Abdeckhaube

SP950C-SPX1200C-Scania--I-16s.book Seite 10 Freitag, 31. August 2018 4:22 16
