dirna Bergstrom Bycool Green Line Compact 3.0 Manuel utilisateur
COMPACT 3.0
1001217168
F-4218 rev.01
Instrucciones de Montaje ES Spanish
Mounting Instructions EN English
Instructions de Montage FR French
Montageanweisungen GE German
Istruzioni di Montaggio IT Italian
®
2
COMPACT 3.0
ES
®
!
Atención
Al instalar el equipo de aire acondicionado en el techo
se debe proteger la parte superior de la cabina con un
paño ó manta protectora para evitar posibles arañazos.
Al instalar Compact en el techo hay que tener en cuenta
que, normalmente, las cabinas que vienen provistas de
escotilla, tienen una estructura suciente para soportar
el peso del equipo. Sin embargo, cuando no ocurra así y
sea necesario realizar corte en el techo ó incluso si en el
caso de llevar escotilla el material no es lo sucientemente
resistente (caso de techo de bra, plástico, etc...) es el
instalador el que debe decidir, bajo su responsabilidad,
sobre la necesidad de reforzar el techo para evitar
posibles deformaciones, roturas, entradas de agua, etc...
habilitando los medios para que esto no ocurra.
!
Atención
Si durante el montaje el equipo se inclina ó
se abate la cabina con el equipo montado, se
deberá esperar un mínimo de 60 minutos, desde
que el quipo quede horizontal, antes de ponerlo
en marcha.
Herramientas
Juego de Llaves Torx
Juego de Llaves Allen
Llave ja 10, 13, 14
Tijeras
Flexómetro
Documentación incluída
Instrucciones de montaje 1001217168
Manual del usuario 1001218019
Diagnosis de averías 1001218025
Garantía 220AA10017
!
Advertencias
!
El personal instalador debe poseer una formación
suciente en Aire Acondicionado de vehículos.
!
dirna Bergstrom, s.l. queda exenta de
responsabilidad si se producen averías que procedan
de una inadecuada manipulación ó instalación
del equipo, ó por modicaciones y sustituciones
efectuadas sin nuestra expresa autorización por
escrito.
!
Equipo precargado con gas refrigerante. (No
manipular el circuito de gas refrigerante).
!
Véase procedimiento de garantía del producto
incluido en Diagnosis de Averías.
!
Véase Manual de Usuario del equipo para el correcto
funcionamiento del mando a distancia y del panel de
control.
!
Al nalizar la instalación se debe entregar al usuario:
Manual del Usuario, Garantía y Diagnosis de
averías.
Recomendaciones
Para el montaje
• Antes de iniciar el montaje leer las instrucciones y
seguirlas durante el proceso de instalacion.
• Usar las herramientas adecuadas para cada
operación.
Electricidad
• Desconectar la llave de contacto.
• Desconectar la batería antes de empezar el
montaje.
• Asegurar el conexionado de los componentes
eléctricos, vericando su correcto encaje.
Simbología
Frágil
Atención corte!
Riesgo eléctrico
3
COMPACT 3.0 ES
®

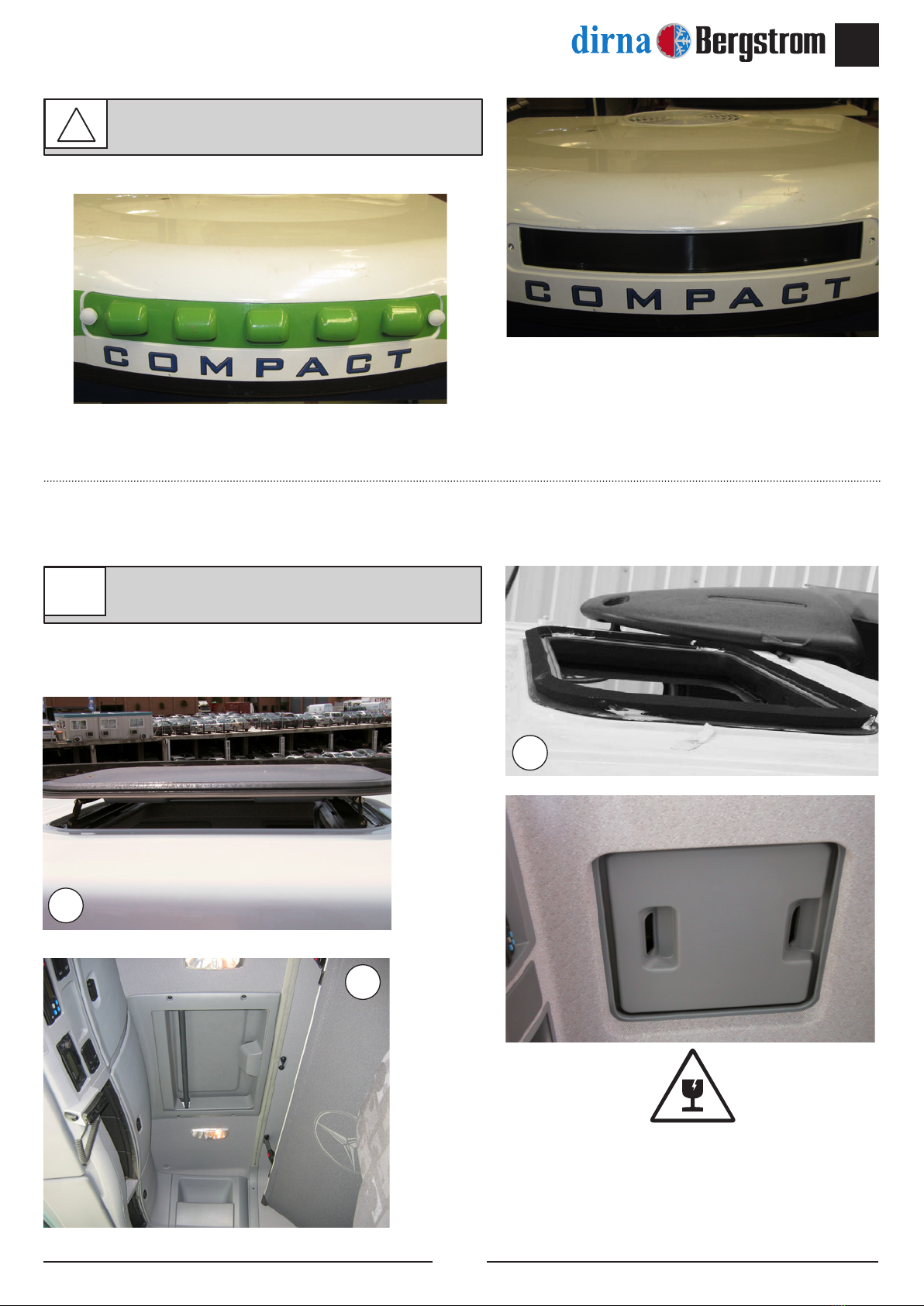

1Desmontar tapa escotilla, los elementos de
jación y entregar éstos al cliente.
1
!
Antes de empezar con el montaje, montar
rejilla entrada aire delantera.
1
1
4
COMPACT 3.0
ES
®
3

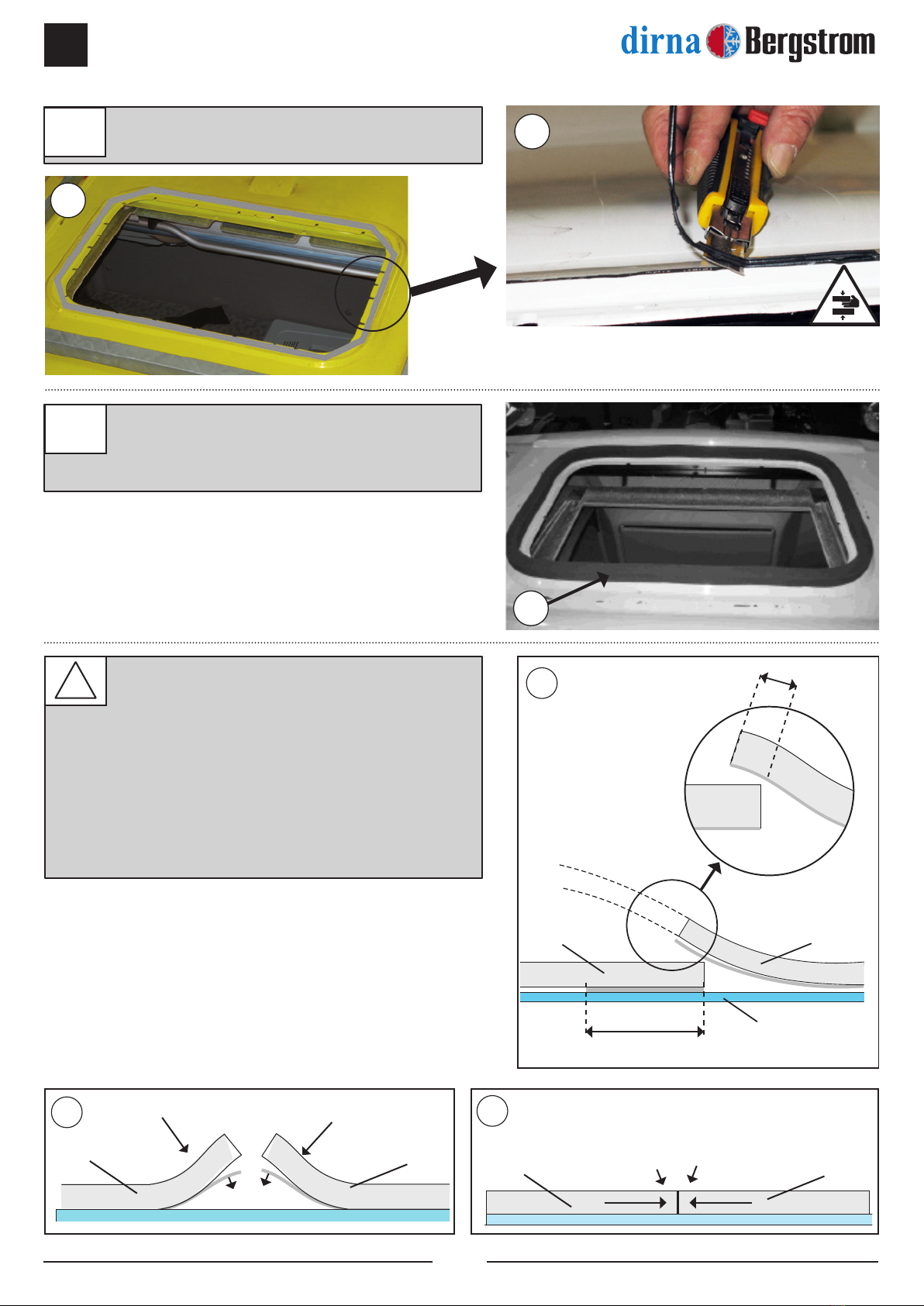

3Pegue la junta EPDM alrededor del hueco
de escotilla (mirar el detalle para cortar los
bordes nales de unión de la junta).
Junta
Junta
Eliminar
Junta
Junta
Junta
Techo cabina
Junta
100 mm Aprox. (papel protector)
15 mm
A
COMO CORTAR LA JUNTA EPDM PARA
EVITAR FILTRACIÓN DE AGUA EN LA CABINA
A- Pegar la junta, manteniendo 100 mm de
papel protector por cada lado.
B- Quitar los dos piezas de papel.
C- Pegue presionado ambos nales.
!
BC
2Quitar los residuos sobrantes adheridos al
techo antes de pegar la junta EPDM. 2
2
5
COMPACT 3.0 ES
®

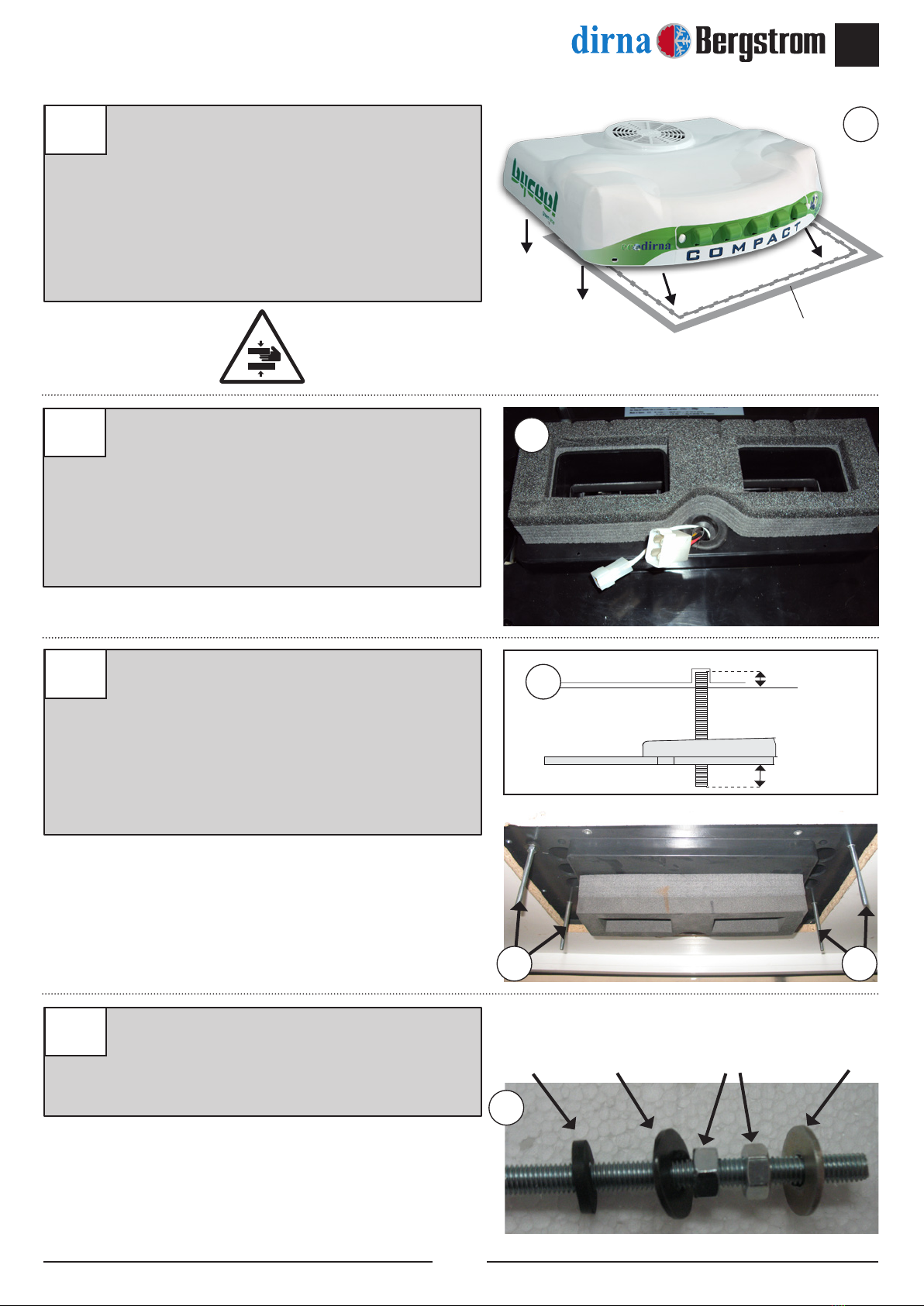

4EXTERIOR CABINA:
Posicionar el Compact en el hueco de la
escotilla.
¡Atención! Al colocar el equipo encima del
hueco escotilla, revisar que las salidas de
desagüe no queden obstruidas por la junta
EPDM.
6INTERIOR CABINA:
Roscar 5 mm aproximadamente (4) espárragos
8/125x100-70 o 120, la medida se elegirá
tras presentar los soportes de sujección y
teniendo en cuenta que los espárragos deben
sobresalir de los mismos por la parte inferior
unos 20 mm.
6
20 mm
5 mm
Soporte
Espárrago
Base Compact
7Colocar (1) arandela Ø 7 de goma, (1) arandela
plana Ø 8 ala ancha, (2) tuerca M8 y (1) arandela
plana Ø 8 ala ancha , en cada uno de los
espárragos anteriores; siguiendo dicho orden.
6 6
5
7
Arandela
goma
Arandela plana
Ø 8 ala ancha
Arandela plana
Ø 8 ala ancha
Tuerca M8
4
Escotilla
5Colocar canalizador gomaespuma quedando
la parte más blanda en la base del equipo.
Atención: Dependiendo de la cabina, es
posible que sea necesario usar los (2)
canalizadores suministrados para que el
panel de distribución de aire quede totalmente
ajustado con ellos.
6
COMPACT 3.0
ES
®
7a
7a
7a Colocar (2) soportes sujeción, con (1) arandela
y (1) tuerca autoblocante M8, sin llegar a
apretar.

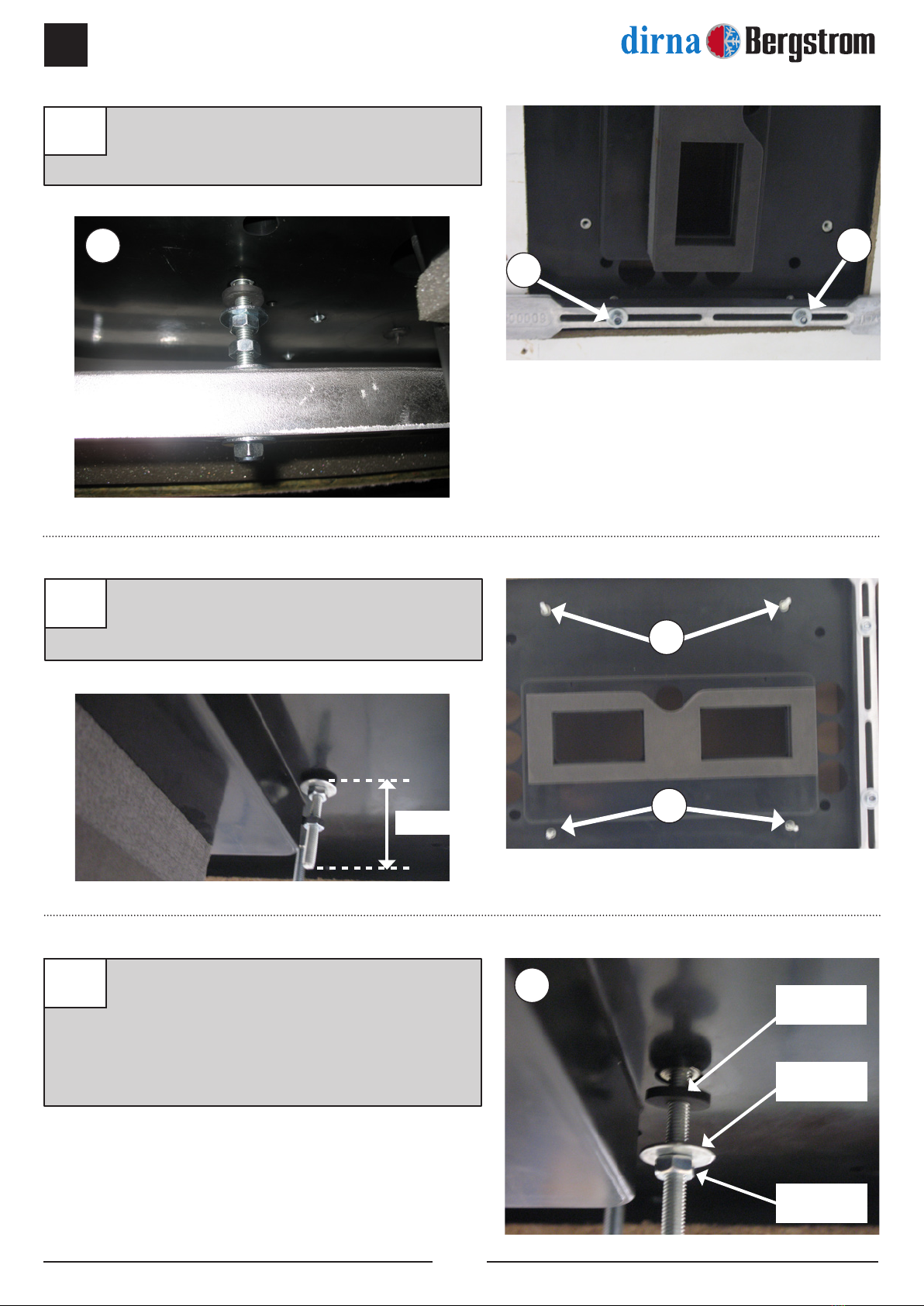

8Roscar 10 mm (4) espárragos M6 x 55 ó
80, donde se indica, según distancia (D) del
esquema del punto 15.
9Colocar (1) arandela Ø6 de goma, (1) arandela
plana Ø6 ala ancha y (1) tuerca M6, sobre
cada uno de los espárragos de M6. Apretar
tuerca, a continuación apretar tuerca hasta
que la arandela de goma quede un poco
oprimida.
8
8
(D) mm
Arandela
goma
Arandela
ala ancha
Tuerca M6
7a
9
7
COMPACT 3.0 ES
®
9a Colocar (1) tuerca M6 sin apretar en cada
espárrago. 9a
Tuerca M6

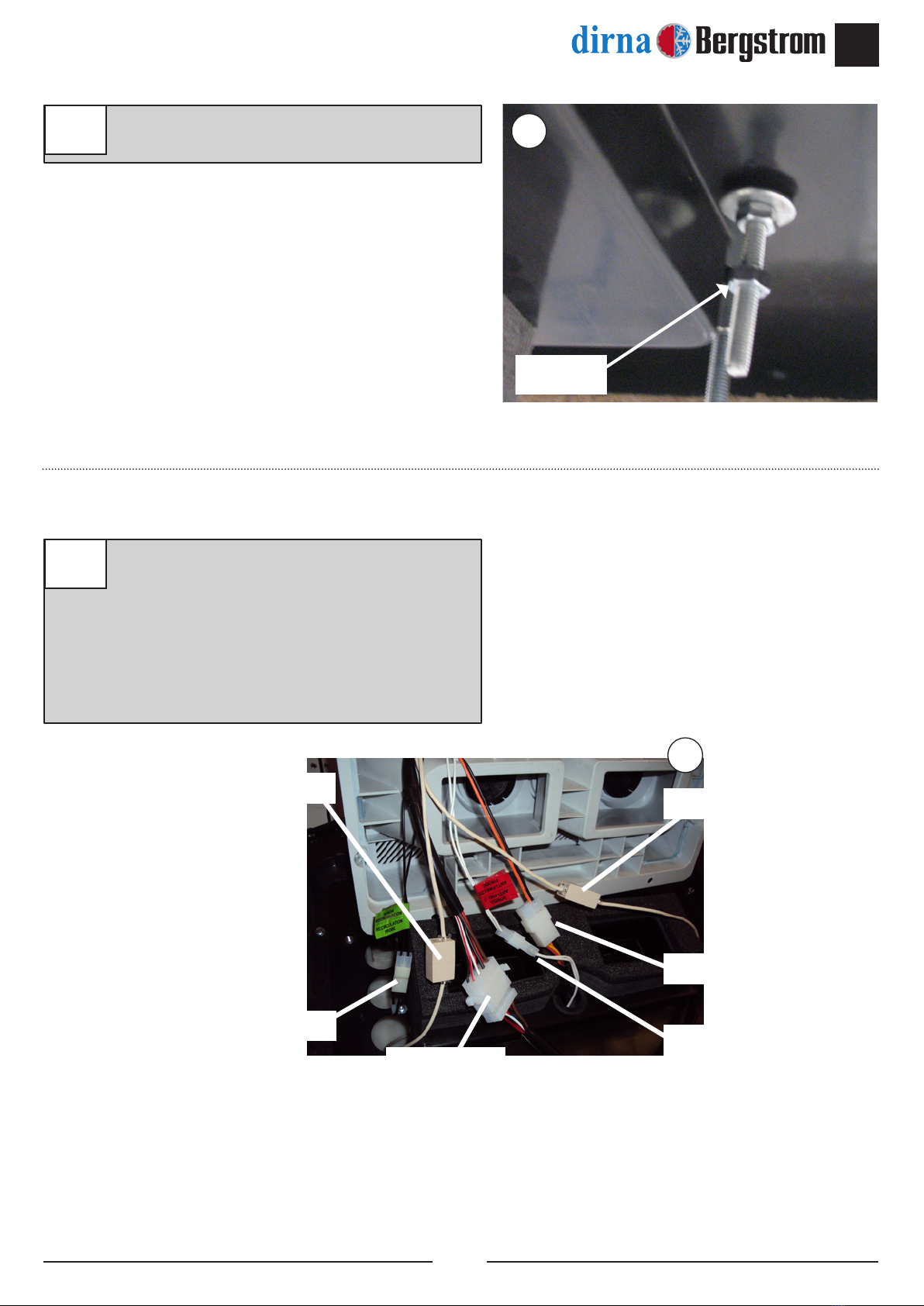

9b Entre la base y el panel interior de distribución
de aire, conectar (2) cajas de dos vías de
sensor antihielo (cables blancos) y sensor aire
de retorno (cables negros), caja de 4 vías del
soplador, (2) cables de comunicación y caja
de 8 vías de cableado a conexión con control
electrónico.
Cable de comunicación
Soplador
Sensor antihielo
Caja de 8 vías
sensor aire de retorno
cable de comunicación
9b
8
COMPACT 3.0
ES
®
Panel interior de distribución de aire
Tapizado
Junta
EPDM
Techo cabina Tuerca M6
Espárrago M6
10 Base Compact
Gomaespuma

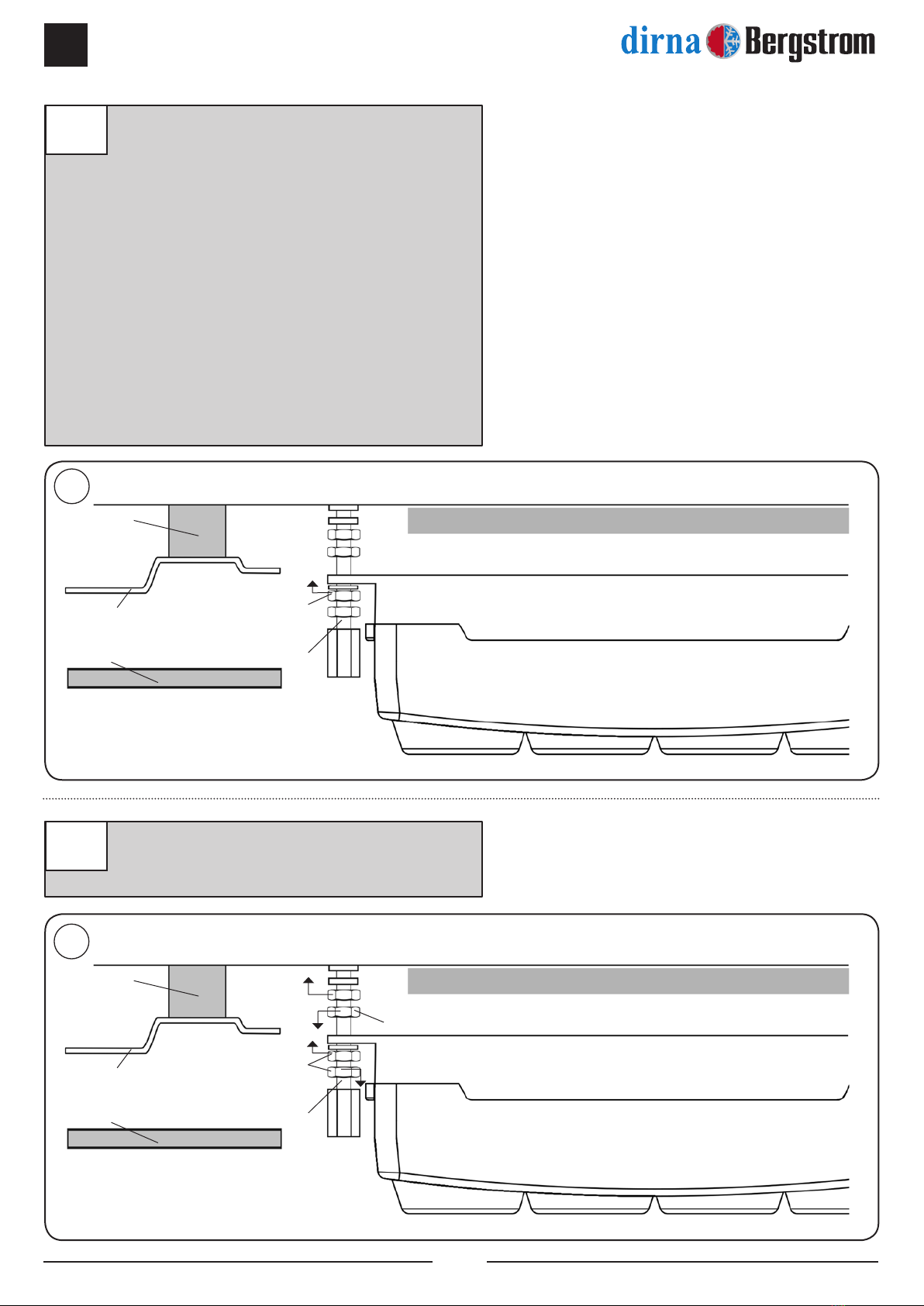

10 Colocar el panel interior de distribución de
aire en los espárragos anteriores con (1)
arandela M6 ala ancha y (1) tuerca M6 en
cada espárrago. Apretar tuercas hasta que el
canalizador del panel interior de distribución
de aire haga tope en goma espuma superior
del equipo.
Importante: El canalizador del panel
interior de distribución de aire debe hacer
tope contra la goma espuma superior del
equipo para evitar fugas de aire.
Tener la precaución de no pillar los
cableados entre el canalizador y la
gomaespuma colocada en la base del
equipo.
Tuerca M6 (9a)
Tapizado
Junta
EPDM
Techo cabina Tuerca M6
Espárrago M6
11 Base Compact
Gomaespuma
11 Apretar tuerca del punto 9a hasta hacer tope
con la parte superior del panel interior de
distribución de aire.
Panel interior de distribución de aire
9
COMPACT 3.0 ES
®
Comprobar la
compresión de la
junta EPDM usando
un exómetro en las
cuatro esquinas.
Junta EPDM
Base
Soporte
Apretar las tuercas hasta el
apriete de la junta de goma
entre 3 y 6 mm.
3-6mm.
Techo cabina
Junta EPDM
10 mm*
(*) (aprox. después de apretar)

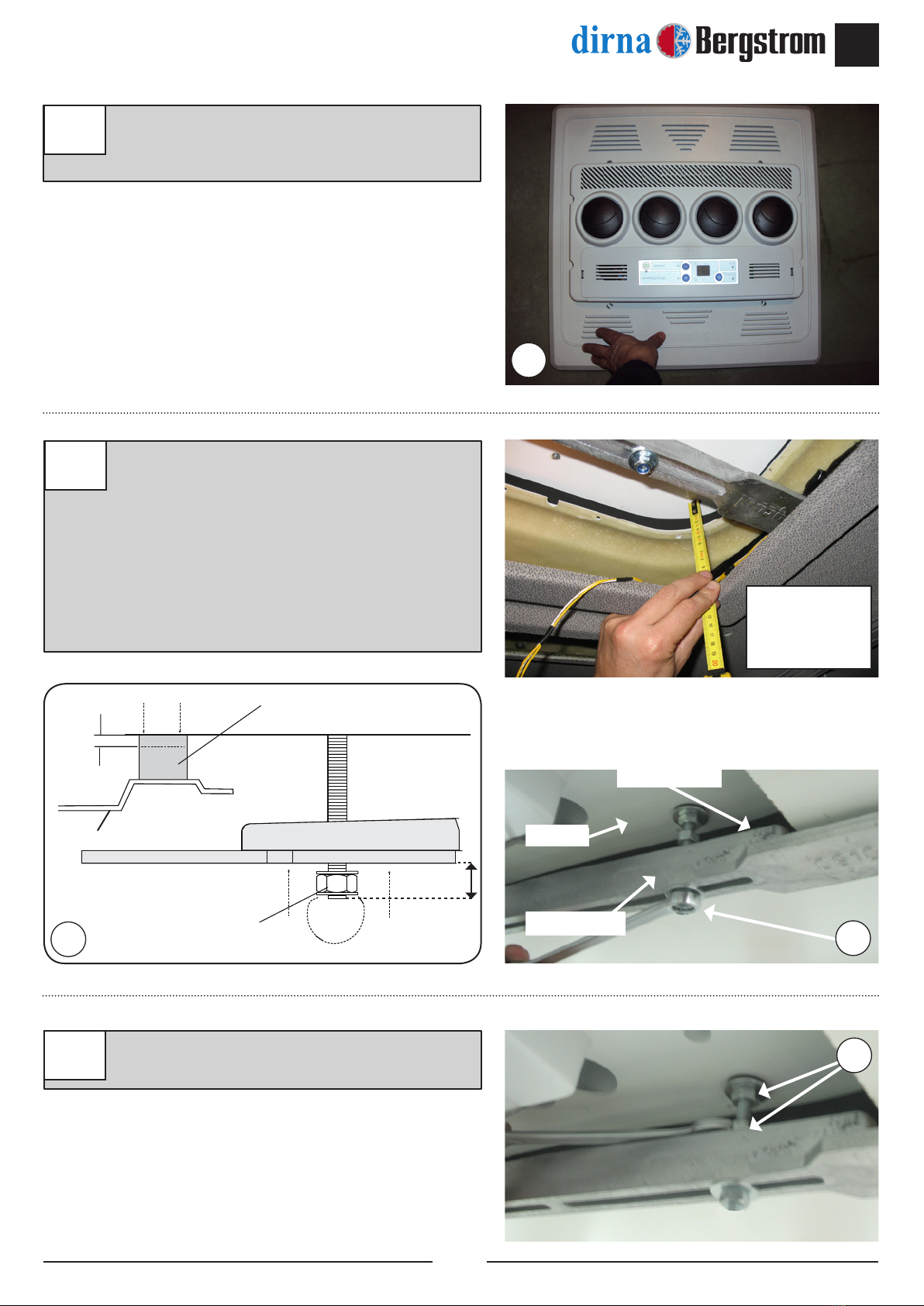

13 Fijar los soportes de sujección apretando las
tuercas hasta el apriete de la junta de EPDM
exterior del equipo entre 3 y 6 mm.
Importante: Para evitar posibles ltraciones
de agua al interior de la cabina se debe
asegurar el apriete de la junta EPDM con la
base del Compact tal y como se indica en el
esquema.
14 Apretar (4) tuercas M8 al soporte y (4) a la
base del Compact.
13 13
14

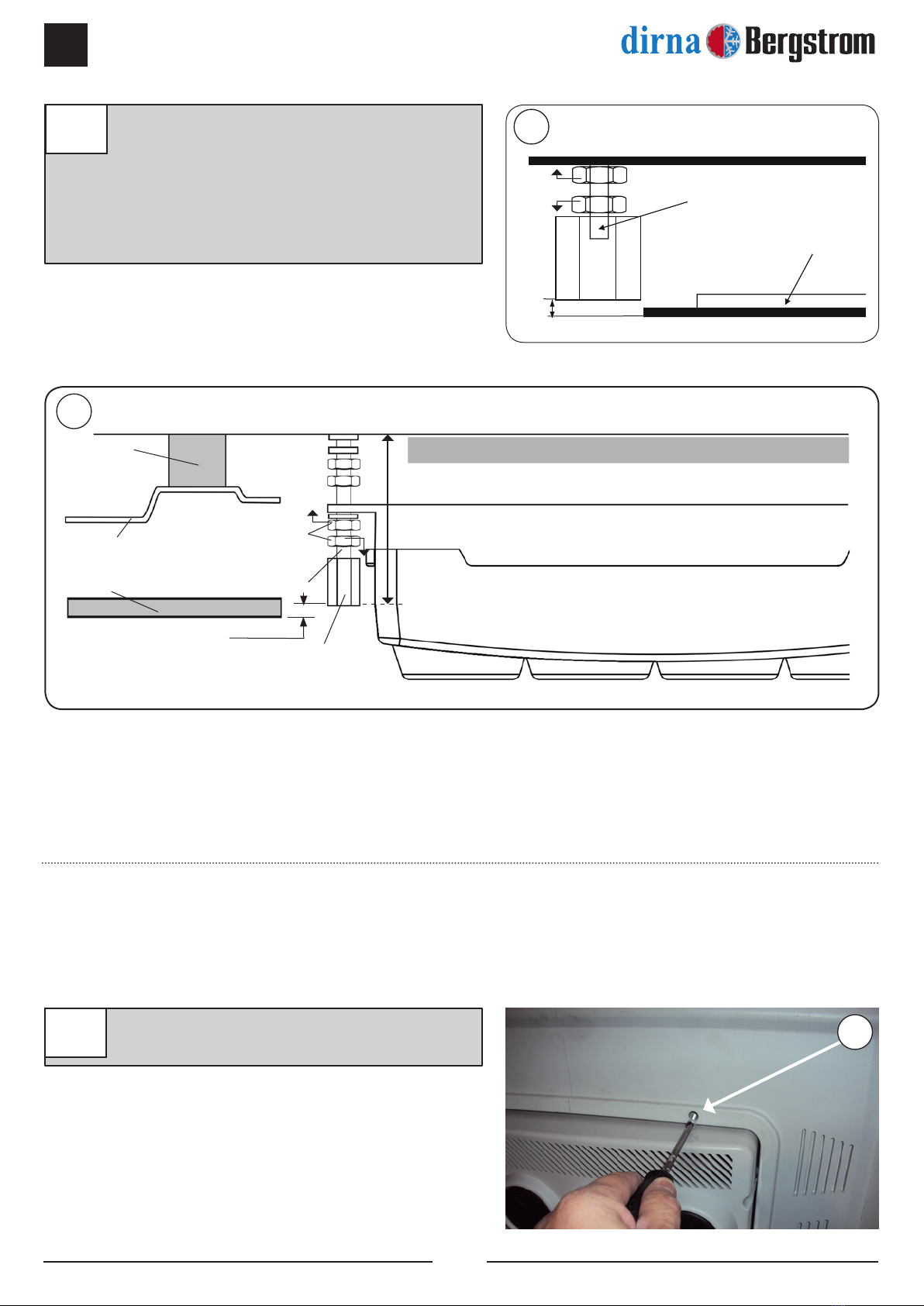

12 Presentar consola y centrar el equipo en el
sitio más conveniente del techo de la cabina.
Una vez centrado quitar consola.
12
10
COMPACT 3.0
ES
®
Hexágono M6
Tapizado
1 mm
Aprox.
Base Compact
(A)
15 Colocar tuerca M6 (A) tras la tuerca de
jación del panel interior de distribución de
aire en cada espárrago. Colocar exágonos
M6 roscandolo hasta que quede 1 mm por
encima del tapizado. Desenroscar tuercas M6
(A) de este punto hasta que haga tope con los
hexágonos y apretar contra estos.
15
Tapizado
1 mm.
Junta
EPDM
Techo cabina
Hexágonos M6
Tuerca M6
Espárrago M6
15 Base
(A)
Gomaespuma
16 Colocar la consola con (4) tornillos M6/100x15
allen. 16
D
Panel interior de distribución de aire
