Dimplex DGP1000-B Manuel utilisateur

Owner’s Manual

Models

DGP1000-B

DGP1500-B

DGP2000-B

7210370100rev00

IMPORTANT SAFETY INFORMATION: Always read this manual rst before attempting to install or use this heater. For your

safety, always comply with all warnings and safety instructions contained in this manual to prevent personal injury or property

damage.

To view the full line of Dimplex products, please visit www.dimplex.com

INDGCAP7RG Issue 0

2 www.dimplex.com

Welcome & Congratulations ..................................................2

Important Instructions .......................................................3

Quick Reference Guide ......................................................3

Installation ................................................................4

Operation .................................................................5

Maintenance ..............................................................6

Warranty .................................................................6

Table of Contents

Welcome & Congratulations

Thank you and congratulations for choosing to purchase an

electric heater from Dimplex, the world leader in electric heat.

Please carefully read and save these instructions.

CAUTION: Read all instructions and warnings

carefully before starting installation. Failure to follow

these instructions may result in a possible electric shock,

re hazard and will void the warranty.

Always use a qualied technician or service agency to repair

this heater.

NO NEED TO RETURN

TO THE STORE

Questions With the Installation?

Require Parts Information?

Product Under Manufacturer’s

Warranty?

Call Toll-Free

1-888-346-7539

Monday to Friday

8:00 a.m. to 4:30 p.m. EST

!NOTE: Procedures and techniques that are considered

important enough to emphasize.

CAUTION: Procedures and techniques which, if not

carefully followed, will result in damage to the equipment.

WARNING: Procedures and techniques which, if not

carefully followed, will expose the user to the risk of re,

serious injury, or death.

When using electrical appliances, basic precautions should always

be followed to reduce the risk of re, electric shock, and injury to

persons, including the following:

① Read all instructions before using this appliance.

② The wall bracket supplied with the appliance must be used.

③WARNING: This heater is hot when in use. To avoid burns, do

not let bare skin touch hot surfaces. Keep combustible materials,

such as furniture, pillows, bedding, papers, clothes, and curtains at

least 3 feet (0.9 m) from the front of the heater.

④ Extreme caution is necessary when any heater is used by or

near children or invalids and whenever the heater is left operating

and unattended.

⑤ Do not use this heater in the immediate surroundings of a bath,

shower, pool or other water basin. Check and observe all local

electrical and building codes for minimum clearances from electrical

switches and circuits before installing this unit.

⑥ If the heater is installed in a room containing a bath or shower, it

must be installed in such a way that all controls are out of reach of a

person using the bath or shower.

IMPORTANT INSTRUCTIONS

SAVE THESE INSTRUCTIONS

⑦ Do not use outdoors.

⑧ A heater has hot and arcing or sparking parts inside. Do not

use it in areas where highly ammable substances are used (e.g.

solvents, etc.) or stored.

⑨ To prevent a possible fire, do not block air intakes or exhaust

in any manner. Do not use on soft surfaces, like a bed, where

openings may become blocked. Do not place material or garments

on the heater, or obstruct the air circulation around the heater, for

instance by curtains or furniture, as this could cause overheating

and a re risk.

⑩ Do not insert or allow foreign objects to enter any ventilation

or exhaust opening as this may cause an electric shock or re, or

damage the heater.

⑪ Use this heater only as described in this manual. Any other

use not recommended by the manufacturer may cause fire, electric

shock, or injury to persons.

Quick Reference Guide

Models(s) Volts Watts A (Figure 1) B (Figure 1) Weight

DGP1000-B 208 / 240 0.75 kW / 1 kW 700 mm / 27.6" 107 mm / 4.25" 14.8 kg / 32.6 lbs.

DGP1500-B 208 / 240 1.125 kW / 1.5 kW 770 mm / 30.3" 107 mm / 4.25" 16.4 kg / 36.2 lbs.

DGP2000-B 208 / 240 1.5 kW / 2.0 kW 840 mm / 37.0" 107 mm / 4.25" 19.5 kg / 42.9 lbs.

Figure 1

565

150

Min.

300 Min.

shelf

150 Min.

150 mm

(6”) Min.

565 mm

(22¼”)

150 mm

(6”) Min.

350 mm

(13¾”) Min.

4 www.dimplex.com

Installation

Electrical Connection

Verify that the supply voltage is the same as that stated on

the heater (A.C supply only).

This heater is designed for use on a 208/240V 60Hz AC

single-phase supply. Connection requires a supply wire that

must consist of two wires plus ground and have a rating

capable of handling all loads on the circuit.

Make all relevant electrical connections within an installed

junction box and ensure all wiring meets all local electrical

and building codes. Where local code requires the

disconnection of all ungrounded supply lines, a double pole

isolating switch must be tted to facilitate isolation.

Connection to the heater should be made using the provided

tted cable clamp assembly at the back of the heater to meet

local code requirements.

WARNING: Always use a qualied and licensed

electrician for all wiring and electrical connections.

Improper wiring could lead to a re hazard.

Wall Mounting

!IMPORTANT: The wall bracket supplied with the

appliance must be used. The heater should be positioned

observing the minimum clearances stated around the

heater (Figure 1).

WARNING: Do not locate the heater immediately below a

xed socket outlet or connection box.

① Remove wall mounting bracket from the back of the

heater by depressing the spring latch at the top of each

bracket (Figure 2).

② Fix the wall bracket securely to the wall through the four

(4) screw holes provided.

③ Present the heater to the wall bracket and engage lower

slots in the back with bracket.

④ Raise the heater to upright position and push the heater

onto bracket to engage top latch.

Figure 2

C D E

DGP1000-B 560 mm / 22" 300 mm /

11.8"

255 mm /

10" MIN

DGP1500-B 630 mm /

24.8"

300 mm /

11.8"

255 mm /

10" MIN

DGP2000-B 800 mm /

31.5"

300 mm /

11.8"

255 mm /

10" MIN

255 Min.

C D

GFP500 390 300

GFP750 390 300

GFP1000 560 300

GFP1500 630 300

GFP2000 800 300

Operation

Switching the Heater On

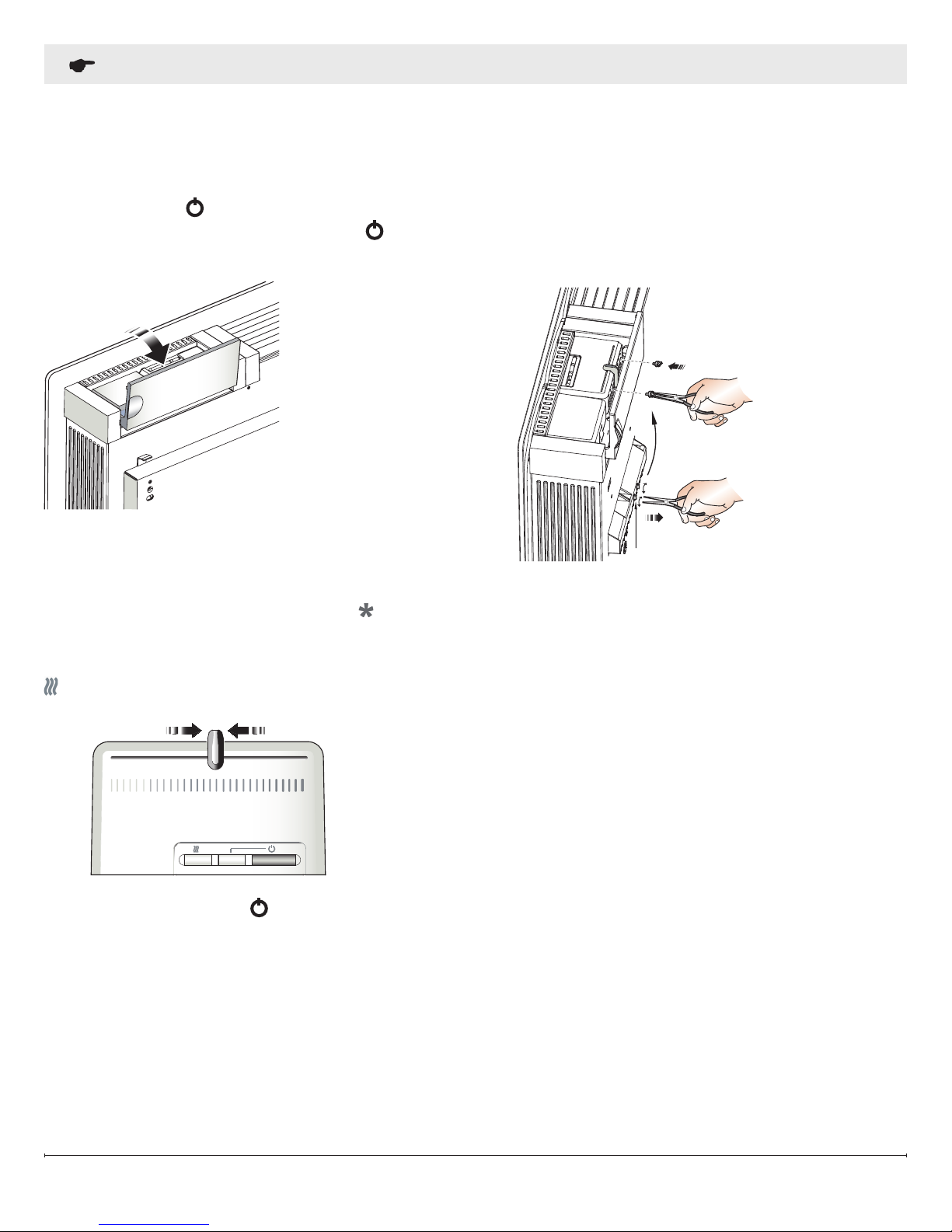

The controls are located on the right hand side, on top of the

appliance. Lift ap to access the controls (Figure 3).

The button marked ' ' controls the electricity supply to the

electronic thermostat. An indicator beside the ' ' button

shows when the unit is powered on.

Figure 3

Setting Desired Temperature

The heater is tted with an adjustable thermostat enabling

the room temperature to be controlled by adjusting the slider

accordingly (Figure 4). The minimum setting ' ' represents

a room temperature of approximately 5oC (41oF) and may

be used for protection against frost. The 'MAX' setting

represents a room temperature of approximately 30oC. The '

' symbol glows when the elements are actually heating.

MAX

Figure 4

Turn on the heater using the ' ' button and move the

thermostat slider to the desired position. When the room

temperature has reached the desired level, the power to the

elements will be reduced, the heater will then maintain the

room temperature at the chosen level.

!NOTE: Should your heater fail to come on when the

thermostat slider is at a low setting, this may be due to

the room temperature being higher than the thermostat

setting.

Limiting the thermostat setting

Before wall mounting the product the installer may wish to

limit the heat selection slider movement for the operator. This

may be achieved by removing the two (2) plastic pins (refer

to 'x' in Figure 5) from the rear of the thermostat moulding

using pliers and inserting them in the preferred holes to limit

the slider movement.

‘x’

Figure 5

Safety - Overheat protection

For your safety this appliance is tted with a thermal cut-out.

In the event that the product overheats for some reason, the

cut-out prevents excessive temperatures on the product by

cutting the power to the heater. Once the heater has cooled

down, it will reset automatically, it will continue to cycle on

and off automatically until the reason for overheating is

removed.

6 www.dimplex.com

Cleaning

WARNING: Always disconnect from the power supply

before cleaning the heater.

Before commencing cleaning, turn off the heater and allow it

to cool. Disconnect the electricity supply to the appliance.

The manufacturer warrants the heating elements and

components of the enclosed product against any defect

in material or workmanship for a period of two years.

In full satisfaction of any claims under this warranty the

manufacturer will repair or replace without charge in its

factory or in the eld as it alone may decide any parts which

in its operation are defective.

The manufacturer shall not be responsible for any

transportation or shipping costs in relation to such repair

or replacement except as specically assumed by it.

Misuse of this product or repairs by persons other than

the manufacturer’s authorized personnel without the

manufacturer’s written approval, will void this warranty.

This warranty is in lieu of all other warranties or conditions

whether express or implied including but not limited to those

of merchantability or tness for purpose, and shall constitute

the sole remedy of the purchaser and the sole liability of the

manufacturer in respect of the sale of the product whether

in the nature of breach or breach of fundamental term or of

negligence or otherwise.

The manufacturer shall not be liable for any special indirect

or consequential damages or for any damages resulting from

removal or replacement of a heater subject of a warranty

claim without the manufacturer’s authorization.

This warranty is transferable by the original consumer

purchaser of the product. Any claims under this warranty

must be submitted in writing to: Dimplex North America

Limited, 1367 Industrial Road, Cambridge Ontario, N1R 7G8,

Canada.

Note on Disposal

Do not dispose of the unit with general household waste. The

device must be taken to a local waste disposal plant.

Warranty

Dimplex North America Limited

1367 Industrial Road

Cambridge ON

Canada N1R 7G8

Maintenance

The outside can be cleaned by wiping it over with a soft

damp cloth and then dried. Do not use abrasive cleaning

powders or furniture polish, as this can damage the surface

nish.

To release heater from the wall bracket for cleaning or

redecoration, depress latch on both brackets (see Figure 2)

and hinge forward.

Manuel du propriétaire

Modèles

DGP1000-B

DGP1500-B

DGP2000-B

7210370100rev00

CONSIGNES DE SÉCURITÉ IMPORTANTES : Toujours lire le présent manuel avant d’essayer d’installer ou d’utiliser ce

radiateur. Pour votre sécurité, toujours respecter tous les avertissements et suivre les consignes de sécurité compris dans le

présent manuel an de prévenir les blessures ou les dommages matériels.

Pour découvrir la gamme complète de produits Dimplex, visitez www.dimplex.com

INDGCAP7RG Numéro 0

8 www.dimplex.com

Bienvenue et félicitations .....................................................8

Instructions importantes ......................................................9

Guide de référence rapide ....................................................9

Installation du radiateur .....................................................10

Utilisation ................................................................11

Entretien ................................................................12

Garantie .................................................................12

Table des matières

Bienvenue et félicitations

Merci et félicitations d'avoir choisi un radiateur électrique

de Dimplex, le chef de le mondial en matière de chauffage

électrique.

Veuillez lire ces consignes attentivement et les

conserver.

MISE EN GARDE : Lire attentivement toutes les

consignes et tous les avertissements avant de procéder

à l'installation du radiateur. Le non-respect de ces

consignes pourrait entraîner un risque de choc électrique

ou d’incendie et annuler la garantie.

Toujours faire réparer ce radiateur par un technicien qualié

ou un centre de réparation.

!NOTA : Marches à suivre et techniques considérées

sufsamment importantes pour qu’on les souligne.

MISE EN GARDE : Marches à suivre et techniques qui,

si elles ne sont pas bien respectées, se traduiront par

des dommages causés à l’appareil.

AVERTISSEMENT : Marches à suivre et techniques

qui,si elles ne sont pas bien respectées, exposeront

l’utilisateur à des risques d’incendie, de blessure grave

ou de décès.

IL N’EST PAS

NÉCESSAIRE D’ALLER

AU MAGASIN

Des questions à propos de

l’assemblage

Besoin d’information sur des

pièces détachées

Besoin d’information à

propos d’un produit sous une

garantie du fabricant

Veuillez téléphoner au

numéro sans frais

1 888 346-7539

Du lundi au vendredi

De 8 h à 16 h 30 (HNE)

Veuillez avoir à portée de main les

numéros de modèle et de série de

votre appareil. (Voir ci-dessous)

ARRÊT



Lorsqu’un appareil électrique est utilisé, il est important de

toujours prendre des précautions de base pour réduire les risques

d’incendie, de chocs électriques et de blessures, notamment :

①Lire toutes les instructions avant de se servir de cet appareil.

②Utiliser le support mural fourni avec le radiateur.

③AVERTISSEMENT : Le radiateur devient chaud lorsqu’il est

en marche. Pour éviter les brûlures, ne pas toucher les surfaces

chaudes. Garder à au moins 3 pieds (0,9 mètre) de l'avant du

radiateur tout matériel combustible : meubles, oreillers, literie,

papier, vêtements et rideaux.

④Faire preuve d’une grande prudence lorsque le radiateur est

utilisé par des enfants ou des personnes handicapées, s’il est

en marche à proximité d’eux, ou s’il est en marche et laissé sans

surveillance.

⑤ Ne pas utiliser ce radiateur à proximité d’un bain, d’une

douche ou d’une piscine ou d'un autre bassin contenant de l'eau.

Avant d'installer cet appareil, examiner et suivre tous les codes

d'électricité et du bâtiment pour respecter le dégagement minimal

exigé par rapport aux interrupteurs et aux circuits électriques.

⑥Si le radiateur est installé dans une pièce contenant une

baignoire ou une douche, le placer de telle sorte qu'une personne

prenant un bain ou une douche ne puisse accéder aux commandes.

INSTRUCTIONS IMPORTANTES

CONSERVER CES INSTRUCTIONS

⑦Ne pas utiliser à l’extérieur.

⑧Tous les radiateurs contiennent des pièces qui chauffent et

qui produisent des arcs électriques ou des étincelles. Ne pas

utiliser ce radiateur dans un endroit où des substances hautement

inammables (p. ex. des solvants) sont utilisées ou stockées.

⑨Pour éviter un incendie, ne pas obstruer les grilles d'entrée

ou de sortie d’air d’aucune façon. Ne pas utiliser l’appareil sur des

surfaces instables, comme un lit, où les ouvertures risquent de se

bloquer. Ne pas placer d’objets ni de vêtements sur le radiateur,

et ne pas obstruer les grilles d’entrée ou de sortie d’air, avec des

rideaux par exemple, car cela pourrait entraîner une surchauffe et

un incendie.

⑩Ne pas introduire de corps étrangers dans la prise d’air de

ventilation ou la bouche de sortie d’air, car cela peut occasionner

des chocs électriques, provoquer un incendie ou endommager le

radiateur.

⑪Se servir de ce radiateur uniquement de la façon décrite dans

le présent manuel. Toute autre utilisation non recommandée par

le fabricant peut provoquer un incendie, occasionner des chocs

électriques ou des blessures.

Guide de référence rapide

Modèle(s) Volts Watts A (Figure 1) B (Figure 1) Poids

DGP1000-B 208 / 240 0,75 kW / 1 kW 700 mm / 27,6 po 107 mm / 4,25 po 14,8 kg / 32,6 lb.

DGP1500-B 208 / 240 1,125 kW / 1,5 kW 770 mm / 30,3 po 107 mm / 4,25 po 16,4 kg / 36,2 lb.

DGP2000-B 208 / 240 1,5 kW / 2,0 kW 840 mm / 37,0 po 107 mm / 4,25 po 19,5 kg / 42,9 lb.

Figure 1

565

150

Min.

300 Min.

shelf

150 Min.

150 mm

(6 po) Min.

565 mm

(22¼ po)

150 mm

(6 po) Min.

350 mm

(13¾ po) Min.

Tablette

10 www.dimplex.com

Installation du radiateur

Branchement électrique

Vérier que la tension d’alimentation est identique à celle

indiquée sur le radiateur (c.a. seulement).

Ce radiateur est conçu pour être utilisé avec une alimentation

en courant alternatif monophasé de 208 / 240 V, 60 Hz. Le

branchement nécessite un cordon constitué de deux ls et

d’un conducteur de mise à la terre, et dont le calibre permet

de supporter la charge de tous les appareils branchés au

circuit.

Effectuer tous les branchements électriques pertinents à

l’intérieur d'une boîte de raccordement installée et s’assurer

que le câblage respecte tous les codes d’électricité et du

bâtiment locaux. Dans les villes où le code d’électricité local

stipule le débranchement de toute ligne d’alimentation non

mise à la terre, un interrupteur d’isolement bipolaire doit être

installé pour faciliter l’isolation.

Pour respecter les exigences du code d’électricité local,

utiliser le serre-câble intégré situé au dos de l’appareil pour

effectuer le branchement au radiateur.

AVERTISSEMENT : Toujours faire appel à un électricien

qualié et agréé pour tout travail de câblage et de

raccordement. Un travail de câblage incorrect pourrait

provoquer un incendie.

Montage mural

!IMPORTANT : Utiliser le support mural fourni avec le

radiateur. Monter le radiateur en respectant les espaces

de dégagement minimums prévus autour de l’appareil

(gure 1).

AVERTISSEMENT : Ne pas installer le radiateur

directement au-dessus ou au-dessous d’une prise de

courant xe ou d’une boîte de raccordement.

① Retirer le support mural de l'arrière du radiateur en

appuyant sur les loquets à ressort dans le haut du support

(gure 2).

② Visser le support mural solidement au mur à l'aide des

quatre (4) trous à vis.

③ Placer le radiateur contre le support mural et l'enclencher

dans les fentes inférieures à l'arrière de l'appareil.

④ Amener le radiateur à la position verticale et engager la

fente supérieure dans le support.

Figure 2

C D E

DGP1000-B 560 mm /

22 po

300 mm /

11,8 po

255 mm /

10 po min.

DGP1500-B 630 mm /

24,8 po

300 mm /

11,8 po

255 mm /

10 po min.

DGP2000-B 800 mm /

31,5 po

300 mm /

11,8 po

255 mm /

10 po min.

255 Min.

C D

GFP500 390 300

GFP750 390 300

GFP1000 560 300

GFP1500 630 300

GFP2000 800 300

Autres manuels pour DGP1000-B

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Dimplex Chauffage

Dimplex

Dimplex DuoHeat Duo300i Manuel utilisateur

Dimplex

Dimplex DCU18LCD Manuel utilisateur

Dimplex

Dimplex XLS24N Manuel utilisateur

Dimplex

Dimplex ARC10E Manuel utilisateur

Dimplex

Dimplex MH NO Series Manuel utilisateur

Dimplex

Dimplex AC3CN Manuel utilisateur

Dimplex

Dimplex DuoHeat Duo300N Manuel utilisateur

Dimplex

Dimplex LPC Series Manuel utilisateur

Dimplex

Dimplex SAF6 Series Manuel utilisateur

Dimplex

Dimplex xln Manuel utilisateur

Dimplex

Dimplex PPC0500 Manuel d'instructions d'installation

Dimplex

Dimplex XHD23L-AU-RL Manuel utilisateur

Dimplex

Dimplex OFRB7 Manuel utilisateur

Dimplex

Dimplex DHCER20HC Manuel utilisateur

Dimplex

Dimplex FW 550 F Manuel utilisateur

Dimplex

Dimplex DXUF 20TN Manuel utilisateur

Dimplex

Dimplex OCR15TIF Manuel utilisateur

Dimplex

Dimplex DX 421 Manuel utilisateur

Dimplex

Dimplex Q-Rad QRAD050E Manuel utilisateur

Dimplex

Dimplex ML Series Manuel utilisateur

Dimplex

Dimplex 3082S Manuel utilisateur

Dimplex

Dimplex DHCERA15M Manuel utilisateur

Dimplex

Dimplex DES 1821 Manuel utilisateur

Dimplex

Dimplex Saletto LPP050E Manuel utilisateur

Manuels Chauffage populaires d'autres marques

oventrop

oventrop Regucor Series Manuel utilisateur

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manuel utilisateur

ELMEKO

ELMEKO ML 150 Manuel utilisateur

BN Thermic

BN Thermic 830T Manuel utilisateur

KING

KING K Series Mode d’emploi

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guide de démarrage rapide

Well Straler

Well Straler RC-16B Manuel utilisateur

EUROM

EUROM 333299 Manuel utilisateur

Heylo

Heylo K 170 Manuel utilisateur

Eterna

Eterna TR70W Manuel utilisateur

Clarke

Clarke GRH15 Mode d’emploi

IRSAP

IRSAP The Radiator Company Ovali Manuel utilisateur

Empire Heating Systems

Empire Heating Systems WCC65 Manuel utilisateur

Wetekom

Wetekom 92 86 43 Manuel utilisateur

Desa

Desa SPC170-F Manuel utilisateur

Watlow

Watlow Watrod Electric Tubular Heaters Manuel utilisateur

Haverland

Haverland ECO-DRY GPS Series Manuel de la liste des pièces

Stelpro

Stelpro ASILVC2060 Series Manuel utilisateur
