DIEL AT200 Guide rapide
AT200
MANUALE DI INSTALLAZIONE ED USO
INSTALLATION AND INSTRUCTIONS MANUAL

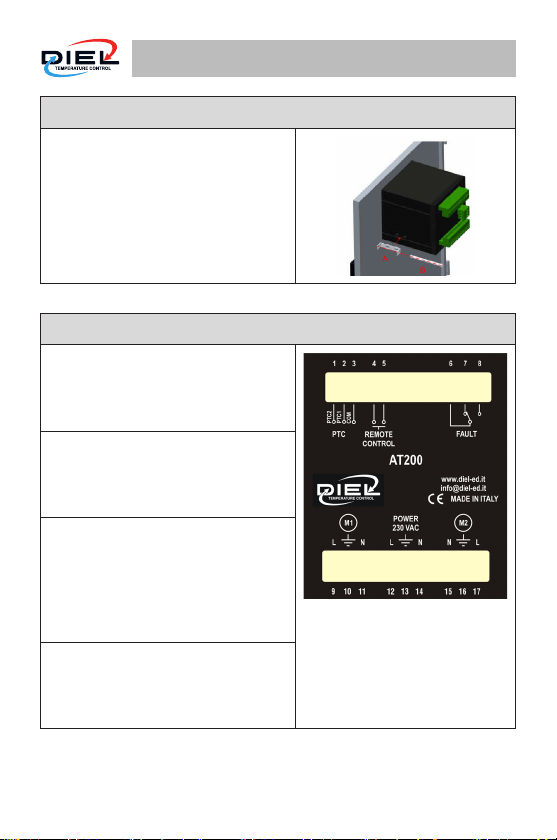

MONTAGGIO
Eseguire nel pannello un foro da 91X91
mm, ssare la centralina con i ganci in
dotazione.
ALIMENTAZIONE E COLLEGAMENTI ELETTRICI
Morsetti 1-2-3: Collegamento per 2
sonde PTC, morsetto 1 sonda PTC1,
morsetto 2 sonda PTC2, morsetto 3
comune.
Morsetti 4-5: Controllo remoto, alla
chiusura del contatto, in caso di
funzionamento automatico, si abilitano
le linee di ventilazione.
Morsetti 6-7-8: Relè fault, normalmente
diseccitato (6-7 chiuso) durante il
funzionamento della centralina, in caso
di allarme per mancanza o eccessivo
assorbimento da parete del carico il relè
si eccita (6-8 chiuso).
Morsetto 9-10-11: Uscita Motore 1,
controllo e comando della prima linea di
ventilazione (max 5A 220÷240 ±10% V
AC 50-60 Hz).
3
ITALIANO
Morsetti 12-13-14: alimentazione
centralina AT100, con tensione alternata
(220÷240 ±10% V AC 50-60 Hz).
Morsetto 15-16-17: Uscita Motore 2,
controllo e comando della seconda linea
di ventilazione (max 5A 220÷240 ±10%
V AC 50-60 Hz).
PANNELLO FRONTALE
Visualizza la funzione o il
canale e il relativo valore in
esecuzione
Segnala il funzionamento
automatico (acceso),
manuale (spento),
scansione (lampeggiante).
Segnala che almeno un
ventilatore è in marcia.
Segnala che la
centralina è nel menu di
programmazione.
Segnala assorbimenti di correnti superiori al set di
calibrazione iniziale in almeno un canale. Dettagli
disponibili nel menu di consultazione.
Segnala assorbimenti di correnti inferiori al set di
calibrazione iniziale in almeno un canale. Dettagli
disponibili nel menu di consultazione.
Segnala errore di sovra temperatura in almeno un motore.
4
ITALIANO
Consente la commutazione tra le funzioni AUTOMATICA,
MANUALE e SCANSIONE.
>> Paragrafo SET AUTO/MAN/SCAN
In fase di programmazione consente la conferma di un
dato inserito, altrimenti effettua test dei led e display
TASTI DI NAVIGAZIONE (DOWN/UP): Consentono lo
scorrimento delle diverse pagine di menu e l’incremento
decremento dei valori di programmazione.
CAL: Effettua l’autocalibrazione della centralina.
>> Paragrafo FUNZIONE CAL
PROGRAM: Si entra nella funzione di programmazione
della centralina
>> Paragrafo FUNZIONE PROGRAM
RESET: Effettua il reset degli allarmi
>> Paragrafo FUNZIONE RESET
FUNZIONAMENTO DELLA CENTRALINA
La centralina AT200 serve a monitorare le correnti assorbite
di due linee indipendenti di ventilazione e, dopo un processo
di taratura iniziale, segnalare situazioni di eccessivo o ridotto
assorbimento di corrente. È dotata anche di due ingressi PTC
per rilevare la temperatura dei motori. Il funzionamento può
essere in modalità manuale o automatica se collegata ad una
centralina di comando remoto (tipo MT200, ME100). In caso di
assorbimento anomalo di corrente rispetto alle soglie di allarme
impostate, il relè FAULT (NO) commuta.
5
ITALIANO
FUNZIONE CAL
Si accede con la pressione contemporanea e prolungata
di entrambi i tasti, ed effettua l’auto calibrazione della
centralina con lettura e memorizzazione delle correnti
assorbite dai ventilatori come riferimento per la gestione
degli allarmi. Il funzionamento è totalmente automatico in
tutte le sue fasi per una durata massima di circa 2 minuti.
Fase 1: Lettura e memorizzazione delle correnti del canale
1. Esempio (Canale 1 - 0.25 A). I ventilatori sono in marcia.
Fase 2: Lettura e memorizzazione delle correnti del canale
2. Esempio (Canale 2 - 0.30 A). I ventilatori sono in marcia.
Termine della procedura di calibrazione. La centralina si
porta nello stato di funzionamento automatico.
FUNZIONE PROGRAM
Serve per impostare i parametri di congurazione della
centralina. Si accede con la pressione contemporanea e
prolungata di entrambi i tasti, si seleziona la congurazione
desiderata e si conferma con ENTER/TEST.
UTILIZZO TASTI DI NAVIGAZIONE ED ENTER: Utilizzare
il tasto ENTER per confermare i valori proposti nei vari
menu, DOWN e UP per modicarli
6
ITALIANO
UTILIZZO SENSORI PTC: Abilitazione degli ingressi per i
sensori PTC: 0 = Non abilitati, 1 = Abilitati
(Default = 0)
SCOSTAMENTO CORRENTE: Scostamento percentuale
della corrente attuale rispetto a quella di calibrazione. Un
valore rilevato oltre questa soglia commuta il relè di FAULT.
(Default = 10 %.)
DELAY INIZIALE: Impostazione del tempo dopo lo start dei
ventilatori prima di analizzare eventuali allarmi.(Default =
10 sec.)
DELAY ALLARME: Impostazione del tempo di permanenza
errore prima di attivare un allarme.(Default = 5 sec.)
CANALE 1: Abilitazione della gestione del canale 1:
0 = Non abilitato, 1 = Abilitato. (Default = 1)
CANALE 2: Abilitazione della gestione del canale 2:
0 = Non abilitato, 1 = Abilitato. (Default = 1)
FUNZIONE RESET
Serve per azzerare tutti gli allarmi rilevati dalla centralina.
Si effettua con la pressione contemporanea e prolungata
di entrambi i tasti.
VISUALIZZAZIONE VALORI
Premendo i tasti di navigazione è sempre possibile
visualizzare i valori rilevati dalla centralina.
7
ITALIANO
SET CORRENTE: Indica il SET iniziale memorizzato in
sede di calibrazione, premendo UP il valore relativo al
canale 1.
MAX SOVRACORRENTE: Indica la massima
sovracorrente raggiunta, premendo UP, il relativo valore
al canale 1
SCOSTAMENTO CORRENTE:
==>> FUNZIONE PROGRAM=> SCOSTAMENTO CORRENTE
DELAY INIZIALE:
==>> FUNZIONE PROGRAM=> DELAY INIZIALE
DELAY ALLARME:
==>> FUNZIONE PROGRAM=> DELAY ALLARME
UTILIZZO SENSORI PTC
==>> FUNZIONE PROGRAM=> UTILIZZO SENSORI PTC
SET AUTO-MAN-SCAN
Consente la scelta del funzionamento tra AUTOMATICO,
MANUALE e SCANSIONE.
AUTOMATICO: L’accensione e lo spegnimento dei
ventilatori è effettuata da un sistema remoto (es. centralina
MT200) collegata ai morsetti 4 e 5. Il Display indicherà
la sigla iniziale AUT ed il led AUTO rimarrà acceso.
Verrà visualizzato il canale con assorbimento più alto e
alternativamente lo scostamento percentuale rispetto al
valore di calibrazione.
8
ITALIANO
MANUALE: I ventilatori saranno accesi e spenti
manualmente dall’operatore. Il Display indicherà la sigla
iniziale MAN ed il led AUTO rimarrà spento. Per comandare
l’accensione dei ventilatori 1 e 2 premere il tasto ENTER/
TEST, il led PROGRAM lampeggierà, e verrà proposto il
ventilatore 1, con i tasti UP/DOWN commutare in on/off,
premere nuovamente il tasto ENTER/TEST per passare al
ventilatore 2, con i tasti UP/DOWN commutare in on/off.
Premere un’ultima volta il tasto ENTER/TEST per ritornare
in visualizzazione normale.
SCAN: L’accensione e lo spegnimento dei ventilatori è
effettuata da un sistema remoto (es. centralina MT200)
collegata ai morsetti 4 e 5. Il Display indicherà la sigla
iniziale SCAN ed il led AUTO resterà lampeggiante.
Verranno visualizzati alternativamente ed in modo
automatico sia i valori del canale 1 che del canale 2.
ERRORI
OVERCURRENT: Indica assorbimenti di corrente superiori
rispetto al valore rilevato in sede di calibrazione. Il relè
FAULT commuta. La linea di ventilazione viene arrestata.
UNDERCURRENT: Indica assorbimenti di corrente
Inferiori rispetto al valore rilevato in sede di calibrazione.
Il relè FAULT commuta. La linea di ventilazione non viene
arrestata.
OVERTEMP: Segnala errore di sovra temperatura in
almeno un motore. Il relè FAULT commuta. La linea di
ventilazione viene arrestata.
9
ITALIANO
CARATTERISTICHE ELETTRICHE
• Contenitore 90X90X130 mm incluse morsettiere.
• Pannello frontale 96x96 mm.
• Peso 0.5 Kg.
• Contenitore in ABS auto estinguente.
• Alimentazione 220÷240 ±10% V AC 50-60 Hz.
• Collegamenti elettrici su morsettiere estraibili polarizzate.
• Rilevamento e controllo della corrente assorbita dai motori dei ventilatori
su due linee indipendenti.
• Autocalibrazione della corrente nominale assorbita da ciascuna linea di
ventilazione.
• Generazione allarmi per assorbimento di corrente superiori o inferiori
rispetto alla corrente nominale determinata in fase di auto calibrazione,
sovratemperatura di almeno un motore.
• Modalità di funzionamento automatica (attraverso controllo remoto del
sistema di ventilazione), manuale, a scansione dei canali.
• Uscite: relè di fault 250 VAC, 5 A massimi resistivi, un contatto di scambio.
• Massima essibilità di gestione e facilità di programmazione.
• Temperatura di lavoro centralina da -40 °C a +60 °C.
• Costruzione in accordo alle normative .
• Umidità ambiente ammessa massima 90% non condensante.
• Memorizzazione permanente per più di dieci anni dei valori programmati.
• Rigidità dielettrica 2.5 KVAC per 60”.
