Data Video TLM-170KR Manuel utilisateur

TLM-170KR

Service Manual

Revision:V1.0 2021/12/27

Datavideo Technologies Co., Ltd.

頁|

VP-950 TLM-170KR Table of Contents

Chapter 1. System Disassembling Procedure.............................................................................3

Chapter 2. System assemblyProcedure........................................................................................9

Chapter 3.RMA Parts.....................................................................................………………………..15

Chapter 4.PCBA and organization collocation...........................................................................18

Chapter 5.Circuit Diagram...............................................................................................................19

Datavideo Technologies Co., Ltd.

頁|

Chapter 1. System Disassembling Procedure

Remove the rotating RACK rack

Datavideo Technologies Co., Ltd.

頁|

G09220566012 Rotating RACK rack *2

G09112300613 Ø3*6mm Screw*8

Datavideo Technologies Co., Ltd.

頁|

Remove the nameplate

Remove the CABLE holde

G09600926011 Key Nameplate

G09220443252

CABLE holder

G0911D300611

Ø3*6mm Screw*2

Datavideo Technologies Co., Ltd.

頁|

Remove the AD board back cover

Remove the TALLY lamp cover and tally board and cable

G0911D300511φ3.0*5m/m Screw*2

G09320926021 AD board back cover VP-926

G0911D300511φ3.0*5m/m Screw*8

G09112300813 Ø3*8mm Screw*2

G09F00087701 TALLY lamp cover

Datavideo Technologies Co., Ltd.

頁|

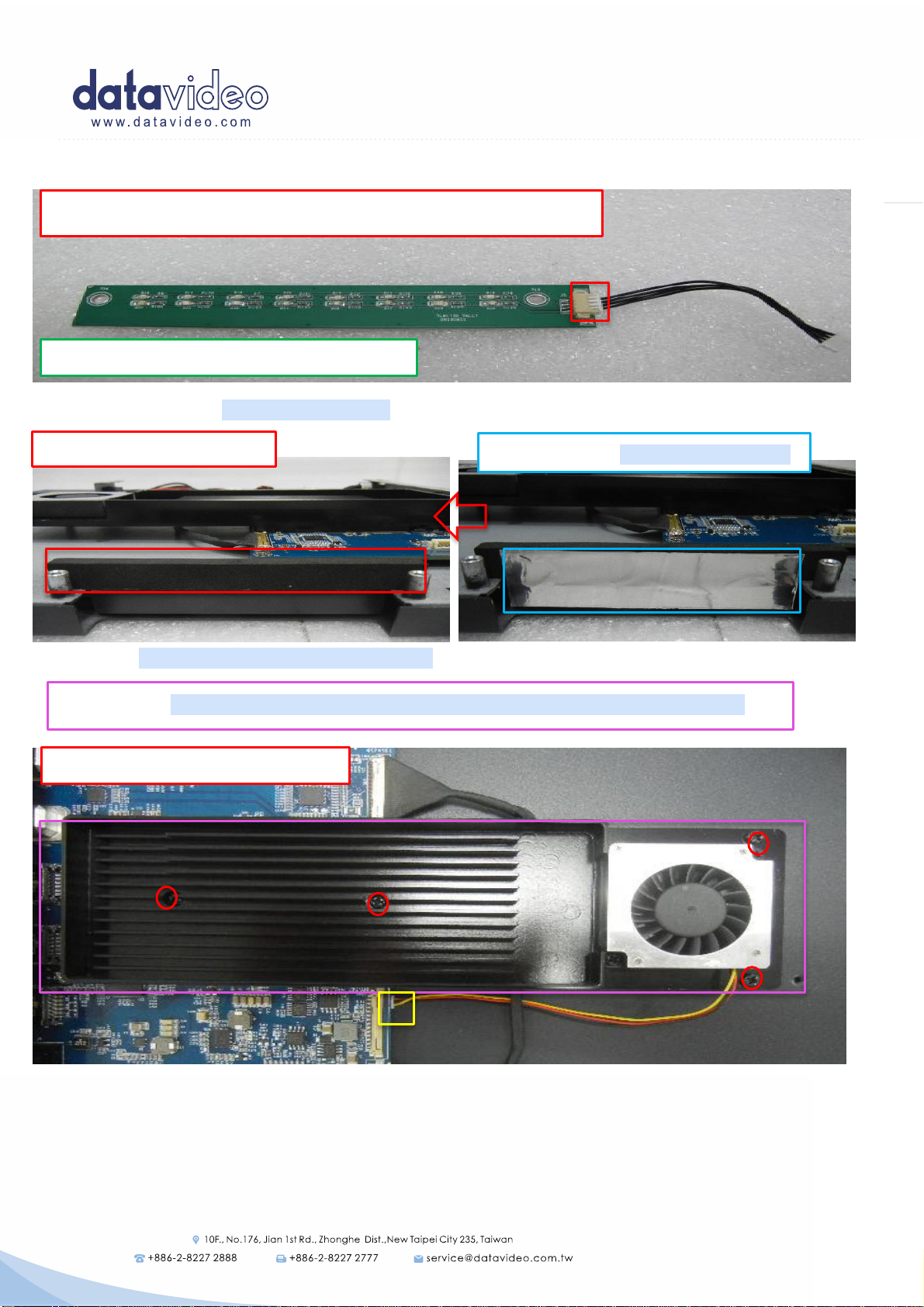

Remove the TALLY board and cable

Remove the foam and aluminum foil sticker

Remove the fan and heat sink module and cable

G07310490601 4P cable with double socket, PT: 1.25, L=60mm

GB877-TALLY TLM-170V TALLY BOARD

G09B00087701 Support frame

G09E00008771 Aluminum foil sticker

G0911D300611Ø3*6mm Screw*4

G14090345101 Cooling fan + heat sink 45*45*10mm YY4510L05B 5V including cable

Datavideo Technologies Co., Ltd.

頁|

Remove the cable and cable tie and acetate tape

Remove the IO holder to the rear panel

Remove the motherboard

G10200000009 Cable tie Nylon 78m/m

G09F00047602 Acetate tape 35*10mm

CN15

CN12

CN4

J15

G09112300613 Ø3*6mm Screw*3

G09112300613 Ø3*6mm Screw*5

Datavideo Technologies Co., Ltd.

頁|

Remove the conductive sponge and thermally conductive silicone

Remove the power cable

Remove the BNC nut and HDMI screw

G09B00087702 Conductive sponge 8x10x8mm*6

G09F00092601 thermally conductive silicone*2

CON2

G09130001581 Internal tooth gasket*2

G09120002281 Hexagon thin nut M8*2

Datavideo Technologies Co., Ltd.

頁|

Take the motherboard to install the IO holder

Remove the 4P XLR semi-finished product

G0911D300613φ3.0*6m/m Screw*3

GB926N0 TLM-170K Moterboard

G09220926011 IO holder VP-926

G07320401102 XLR 4P-M to 2*2P PT:4.2 1007#18 L:110mm

G0911D300603φ3.0*6m/m Screw*2
