Danfoss PVE 3 Series Manuel utilisateur

Installation Guide

Electrical Actuating Module

PVE Series 3 for PVG 32

157R9936

Oliestrømmens retning for

standard monterede grupper.

Oil ﬂow direction for standard

assembled groups.

Richtung des Ölstroms für

Standard-Baugruppen.

Sens du débit pour ensembles

standard.

Vbat = Forsyningsspænding/Supply voltage

Versorgungsspannung/Tension d'alimentation

Vs= Signalspænding/Signal voltage

Signalspannung/Tension de commande

E: Nødstop

E: Emergency circuit braker

E: Notschalter

E: Interrupteur

PVEK

PVB

PVP

PVEK-DI

PVS

V310145.A

PVEB

PVEO-R

PVEO

PVEB-DI

max:

P A

Q P B

P A

max:

PVM

[61-79 lbf•in]

7-9 Nm

Proportional aktivering

Proportional activation

Proportionale Betätigung

Commande proportionelle

On/oﬀ aktivering

On/oﬀ activation

Ein-/Aus-Betätigung

Commande tout ou rien

25 pin SUB-D connector

(MIL-C-24308 /DIN 41652)

Vbat 11 - 15 V / 22 - 30 V

Q :P →A Vs = (0.5 →0.25) ×Vbat+

Q :P →B Vs = (0.5 →0.75) × Vbat+

Neutral Vs = 0,5 ×Vbat+

Vbat 11 - 15 V / 22 - 30 V

Q :P →A Pin 1 (A) Vbat+ Pin 2 (B) 0

Q :P →B 0 Vbat+

Neutral 0 0

2 520L0286 • Rev CB • Mar 2014 © Danfoss A/S, 2014-03

Blokdiagram

Block diagram

Blockdiagramm

Stéreogramme

Retningsindikator

Direction indicator

Richtungsindikator

Indicateur de direction

high

low

Retningssignaler a1, a2

Direction signals a1, a2

Richtungssignale a1, a2

Signaux de direction a1, a2

A-port

0.8 mm ± 0.4 mm

B-port

0.8 mm ± 0.4 mm

Max. belastn. DI-A, DI-B

Max. load DI-A, DI-B

Max. Belastung DI-A, DI-B

Charge maximale DI-A, DI-B

12V / 20 mA 24V / 20 mA

Spænding i neutral

Voltage in neutral

Spannung in Neutralstellung

Tension en position neutre

Minimum: Vbat+ - 1.5 V (high)

Spænding ved udstyring

Voltage on activation

Spannung bei Aussteuerung

Tension en conﬁguration de pilotage

Maximum: 0.2V ( low)

DI-A

DI-B

Justering af PVE når max. håndtagsvandring overskrides (PVEK/PVEB er forjusteret fra fabrik)

Adjustment of PVE when max. lever travel is exceeded (PVEK/PVEB is factory-preset)

Justierung der PVE wenn max. Hebelwanderung überschritten wird (PVEK/PVEB ist vorjustiert ab Werk)

Ajustage de la PVE quand la course maximale est excédée (est préréglé à l'usine)

Kontroller max. håndtagsvandring i neutralstilling

1. Sæt hydraulisk tryk på systemet

2. Tilslut forsyningsspænding (UDC)

(Signalspænding = 0,5 × UDC), eller afbryd signalspænding (US).

Check max. lever travel in neutral position

3. Make sure the system is supplied with hydraulic power

4. Connect supply voltage (UDC)

(Signal voltage = 0,5 × UDC), or cut oﬀ the signal voltage (US).

Max. Hebelwanderung in Neutralstellung kontrollieren:

5. 1Das System unter hydraulischen Druck setzen

6. Versorgungsspannung anschliessen (UDC)

(Signalspannung = 0,5 × UDC), oder die Signalspannung (US).

Contrôler la course maximale du manipulateur en position neutre

7. S'assurer que le circuit hydraulique est fourni d'huile.

Connecter la tension d'alimentation (UDC)

(Tension de commande = 0,5 × UDC),

ou couper la tension de commande (US).

max.2[0.08] max.2[0.08]

V310111.A

Overskridelse i

Lever travel exceeded in

Überschreitung der Hebelwanderung in

La course maximale est excédée du

PVG 32

Omdrejningsretning for justering af positionstransducer

Direction of rotation for adjustment of position transducer

Drehrichtung beim Justieren des Positionstransducers

Sens de rotation pour l'ajustage du transducteur de position

A-retning

Direction A

A-Richtung

Sense A

V310177.A

B-retning

Direction B

B-Richtung

Sense B

V310108.A

Transducer omdrejning

Turn of transducer

Transducerdrehung

Rotation du transducteur

Håndtagsbevægelse

Movement of lever

Hebelweg

Mouvement du manipulateur

1⁄4

1⁄2

3⁄4

1.5 mm [0.06 in]

3.0 mm [0.12 in]

4.5 mm [0.18 in]

4 520L0286 • Rev CB • Mar 2014 © Danfoss A/S, 2014-03

Montage af PVE

Installation of PVE

Montage von PVE

Installation de PVE

Udluftning

Hvis gruppen er monteret vertikalt, anbefales det at udlufte ved justerskruer (Pos.A)

Bemærk: Ved PVEK kan det, pga.dens hydrauliske opbygning, være påkrævet at foretage

udluftning.

Bleeding

If the group is installed vertically, it is recommended to bleed it at the adjusting screws

(Pos.A)

Note: Because of the hydraulic build-up of PVEK, it may be necessary to bleed the PVEK.

Entlüftung

Wenn die Gruppe vertikal montiert ist, empfehlen wir an den Justierschrauben zu

entlüften (Pos.A)

Beachte: Wegen des hydraulischen Aufbaus von PVEK kann eine Entlüftung erforderlich

sein.

Purge

Si l'ensemble est monté verticalement, il est recommandé de le purger au

moyen des vis d'ajustage (Pos.A)

Nb! En raison du système hydraulique des PVEKs il peut s'avérer nécessaire de purger.

T P

V310109.A

100*[4]

170[6.69]

NB:

Pakningen i PVE stikket samt

pakningerne til de enkelte

ledninger, er afgørende for at

korrekt tæthed af stikket opnås.

NB:

The seal in the PVE connector

and the seals for individual

conductors are crucial for

correctly sealing the connector.

NB:

Die Dichtung im PVE-Stecker

sowie die Dichtungen für die

einzelnen Drähte sind für die

Dichtheit des Steckers von

entscheidendem Einﬂuss.

N.B. :

Le joint de la prise PVE ainsi que

les joints de chaque conducteur,

jouent un rôle essentiel dans la

qualité de l’étanchéité de la prise.

Beskyttelse

Alle PVE-moduler overholder tæthedsgrad IP65 i henhold til

IEC 529. Det anbefales dog, at PVE’en på særligt udsatte steder

beskyttes i form af en afskærmning eller lignende.

Schutzart

Alle PVE-Module erfüllen die Schutzart IP65 gemäß IEC 529.

Es ist jedoch empfehlenswert, der PVE in besonders

ausgesetzten Einsatzbereichen mit einer Abschirmung oder

dergleichen zu schützen.

Protection

All PVE modules comply with protection class IP65 in

accordance with IEC 529.

However, in particularly exposed applications protection in the

form of screening is recommended.

Protection

Tous les modules PVE possèdent le degré de protection IP65

conformément à la IEC 529. Dans les zones particulièrement

exposées, il est cependant conseillé de protéger le PVE à l’aide

d’un écran ou d’un dispositif similaire.

DI function (black)

Pos. Description Qty. AMP Code No. Code No. Code No.

with

4 m cable

1Wire sealing (blue) 4828904-1 157B4993

min.100 pcs. 157B4995

min. 50 pcs.

2 JPT contact (loose piece) 4 929930-1

3 JPT housing keying A (black) 1 1-967059-1

AMP crimp tool incl. crimp insert for JPT-contact 157B4989

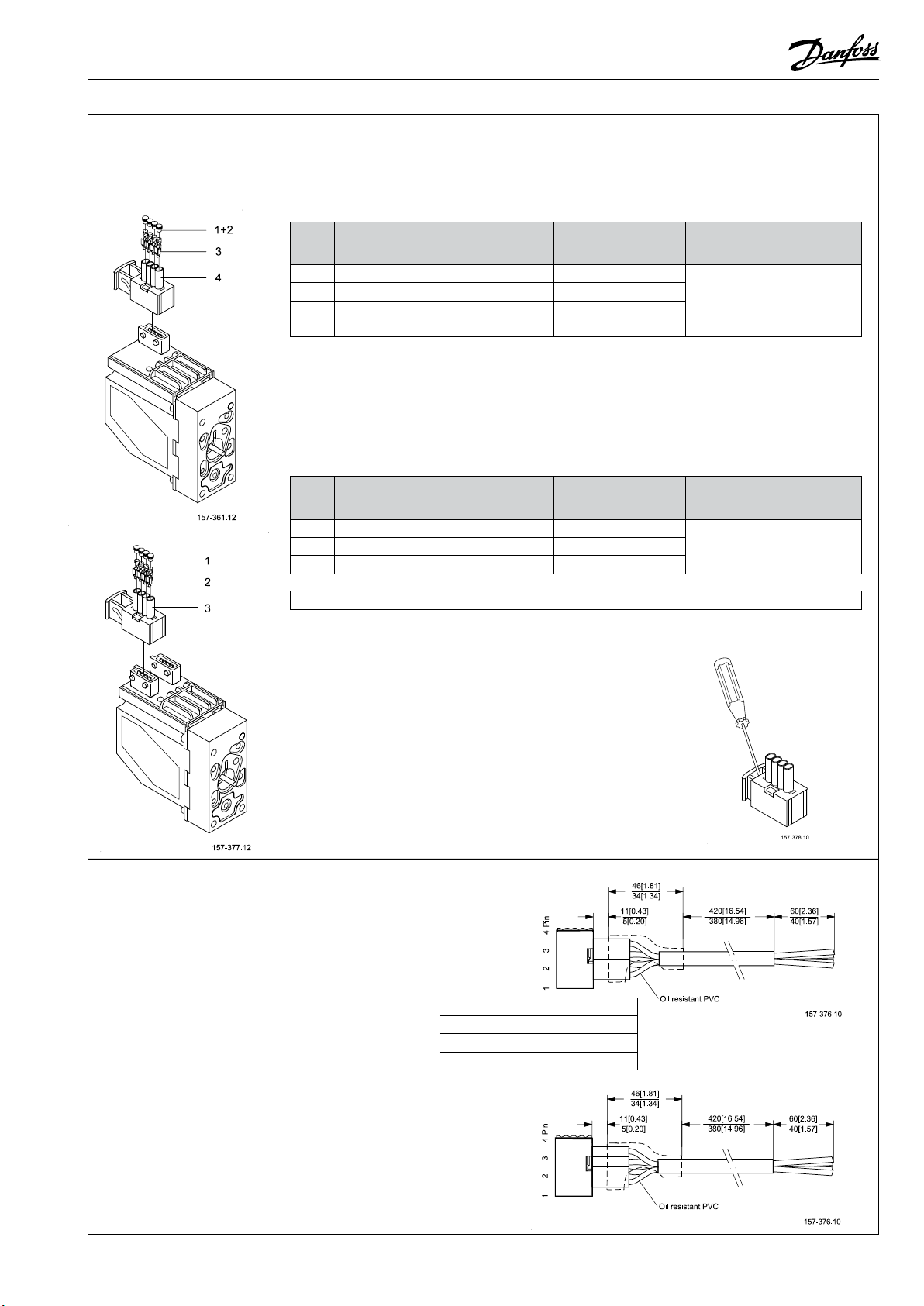

AMP-stik til PVE serie 3

AMP connector for PVE series 3

AMP-Stecker für PVE Serie 3

Kit AMP pour PVE serie 3

Åbning af AMP-stik

Opening of AMP-connector

Öﬀnen des AMP-Steckers

Ouverture des kit AMP

Kabel med stik

Cable with connector

Kabel mit Stecker

Câble avec connecteur

PVE-funktion (gråt stik)

PVE-function (grey connector)

PVE-Funktion (Grauer Stecker)

PVE-Fonction (Support gris)

Code: 157B4994

(min. 50 pcs.)

DI-funktion (sort stik)

DI-function (black connector)

DI-Funktion (Schwarzer Stecker)

DI-fonction (Support noir)

Code: 157B4995

(min. 50 pcs.)

PVE function (grey)

Pos. Description Qty. AMP Code No. Code No. Code No.

with

4 m cable

1Wire sealing (blue) 4* 828904-1

157B4992

min.100 pcs. 157B4994

min. 50 pcs.

2Blind plug (transparent) 1828922-1

3 JPT contact (loose piece) 4* 929930-1

4 JPT housing keying B (gray) 1 2-967059-1

JPT = AMP Junior Power Timer

Pin 1 Hvid, White, Weiß, Blance

Pin 2 Blå, Blue, Blau, Bleu

Pin 3 Gul, Yellow, Gelb, Jaune

Pin 4 Rød, Red, Rot, Rouge

6 520L0286 • Rev CB • Mar 2014 © Danfoss A/S, 2014-03

Tekniske data

Technical data

Technische Daten

Caractéristiques Techniques

Forsyningsspænding 12 V version 24 V version

Nominel spænding (Vbat): 12 V 24 V

Spændingsområde (Vbat): 11 V - 15 V 22 V - 30 V

Max ripple: 5% 5%

Supply voltage 12 V version 24 V version

Rated voltage (Vbat): 12 V 24 V

Voltage range (Vbat): 11 V - 15 V 22 V - 30 V

Max ripple: 5% 5%

Olieviskositet

Oil viscisity

Ölviskositet

Viscosité de l’huile

Range: 12 - 75 mm2/s [66 - 350 SUS]

Min.: 4 mm2/s [40 SUS]

Max.: 460 mm2/s [2130 SUS]

Filtrering

Filtering

Filtrierung

Filtage

Max. degree of contamination

(ISO 4406): 19/16

Omgivelsestemperatur

Umgebungstemperatur

Température ambiante

Min.: -30°C

Max.: 60°C

Versorgungsspannung 12 V version 24 V version

Nennspannung (Vbat): 12 V 24 V

Spannungsbereich (Vbat): 11 V - 15 V 22 V - 30 V

Max. Klirrfaktor: 5% 5%

Tension d’alimentation 12 V version 24 V version

Tension nominale (Vbat): 12 V 24 V

Plage de tension (Vbat): 11 V - 15 V 22 V - 30 V

Ondulation résiduelle max. 5% 5%

Pilottryk (over tanktryk)

Pilot pressure (over tank)

Pilotdruck (über Tank)

Pression pilote (réservoir)

Nom: 13.5 bar [196 psi]

Min.: 10 bar [145 psi]

Max.: 15 bar [217 psi]

Olietemperatur

Oil temperatur

Öltemperatur

Température de l’huile

Range: 30 - 60°C

Min: -30°C

Max: 90°C
